Wiring Diagram

NMEC0701

TEC817

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

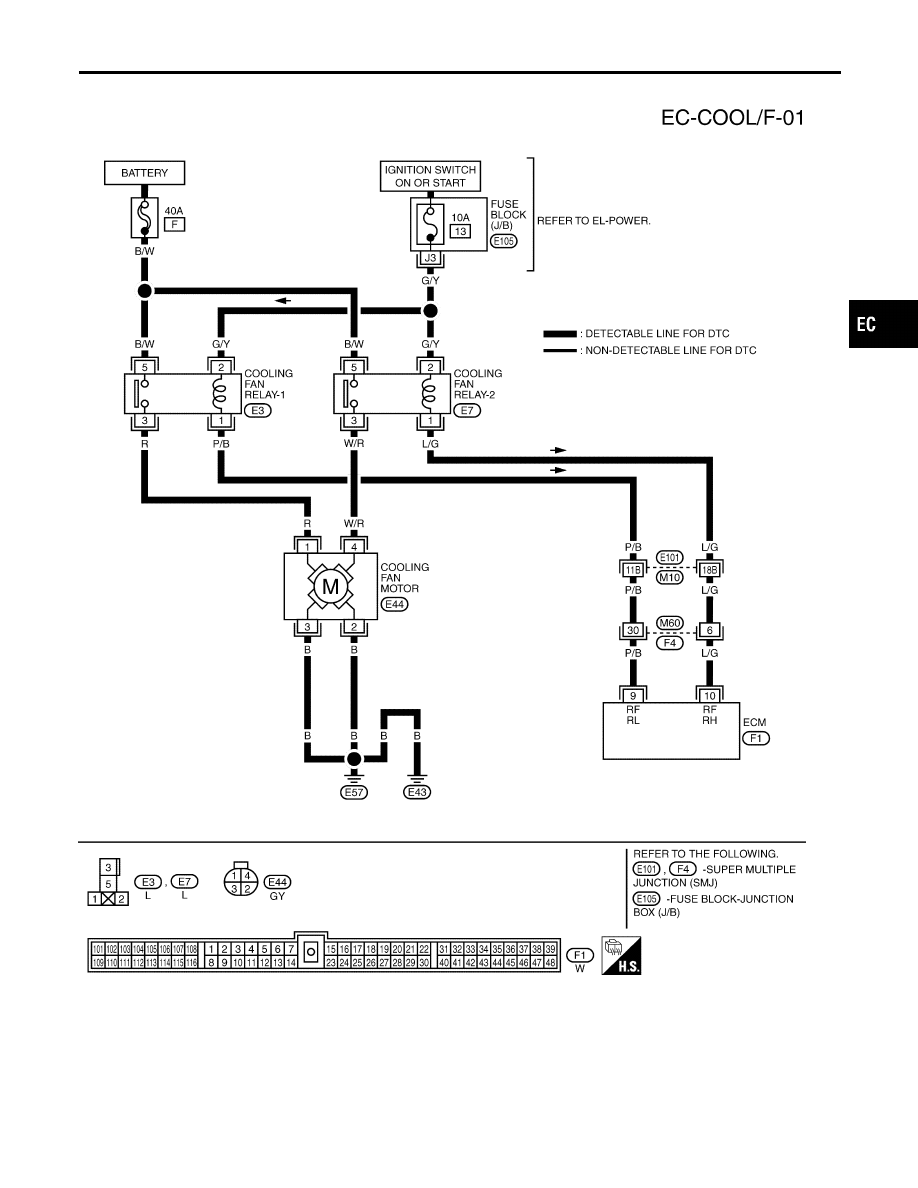

DTC 0208 OVERHEAT (COOLING SYSTEM)

Wiring Diagram

EC-123

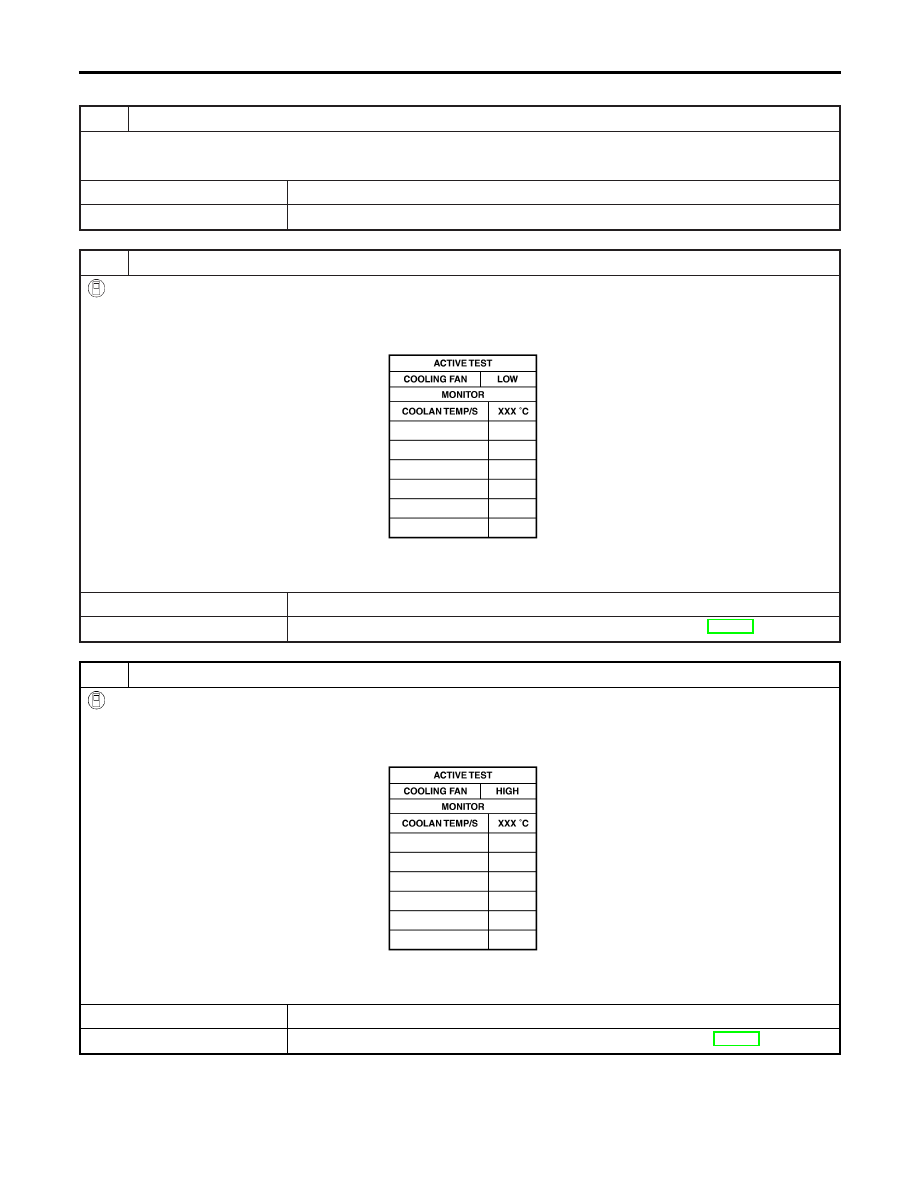

Diagnostic Procedure

NMEC0702

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

2

CHECK COOLING FAN LOW SPEED OPERATION

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “COOLING FAN” in “ACTIVE TEST” mode with CONSULT-II.
3. Touch “LOW”.

SEF784Z

4. Make sure that cooling fan operates at low speed.

OK or NG

OK

©

GO TO 3.

NG

©

Check cooling fan low speed control circuit. (Go to PROCEDURE A, EC-129.)

3

CHECK COOLING FAN HIGH SPEED OPERATION

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “COOLING FAN” in “ACTIVE TEST” mode with CONSULT-II.
3. Touch “HIGH”.

SEF785Z

4. Make sure that cooling fan operates at higher speed than low speed.

OK or NG

OK

©

GO TO 6.

NG

©

Check cooling fan high speed control circuit. (Go to PROCEDURE B, EC-132.)

DTC 0208 OVERHEAT (COOLING SYSTEM)

Diagnostic Procedure

EC-124

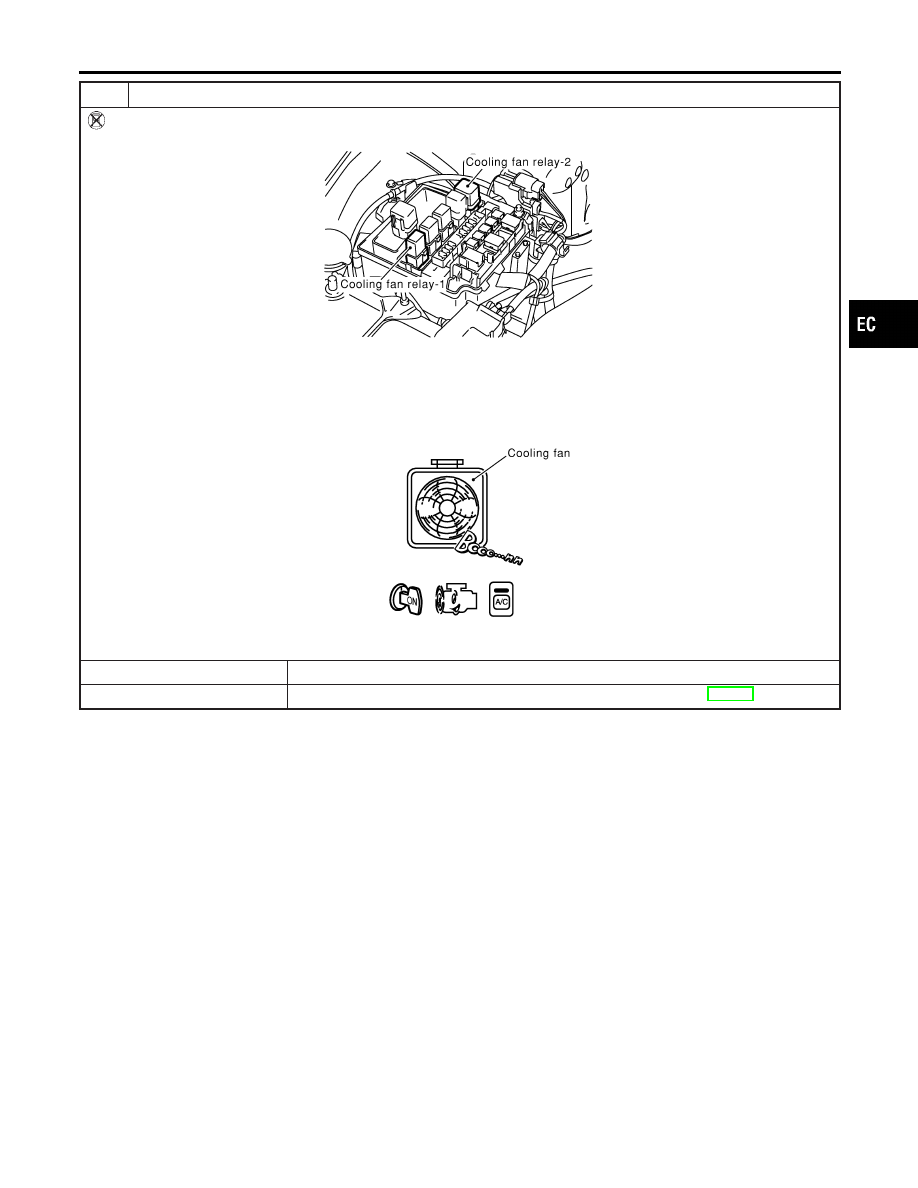

4

CHECK COOLING FAN LOW SPEED OPERATION

Without CONSULT-II

1. Disconnect cooling fan relay-2.

SEC381C

2. Start engine and let it idle.
3. Set temperature lever at full cold position.
4. Turn air conditioner switch “ON”.
5. Turn blower fan switch “ON”.
6. Make sure that cooling fan operates at low speed.

SEC443C

OK or NG

OK

©

GO TO 5.

NG

©

Check cooling fan low speed control circuit. (Go to PROCEDURE A, EC-129.)

GI

MA

EM

LC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC 0208 OVERHEAT (COOLING SYSTEM)

Diagnostic Procedure (Cont’d)

EC-125

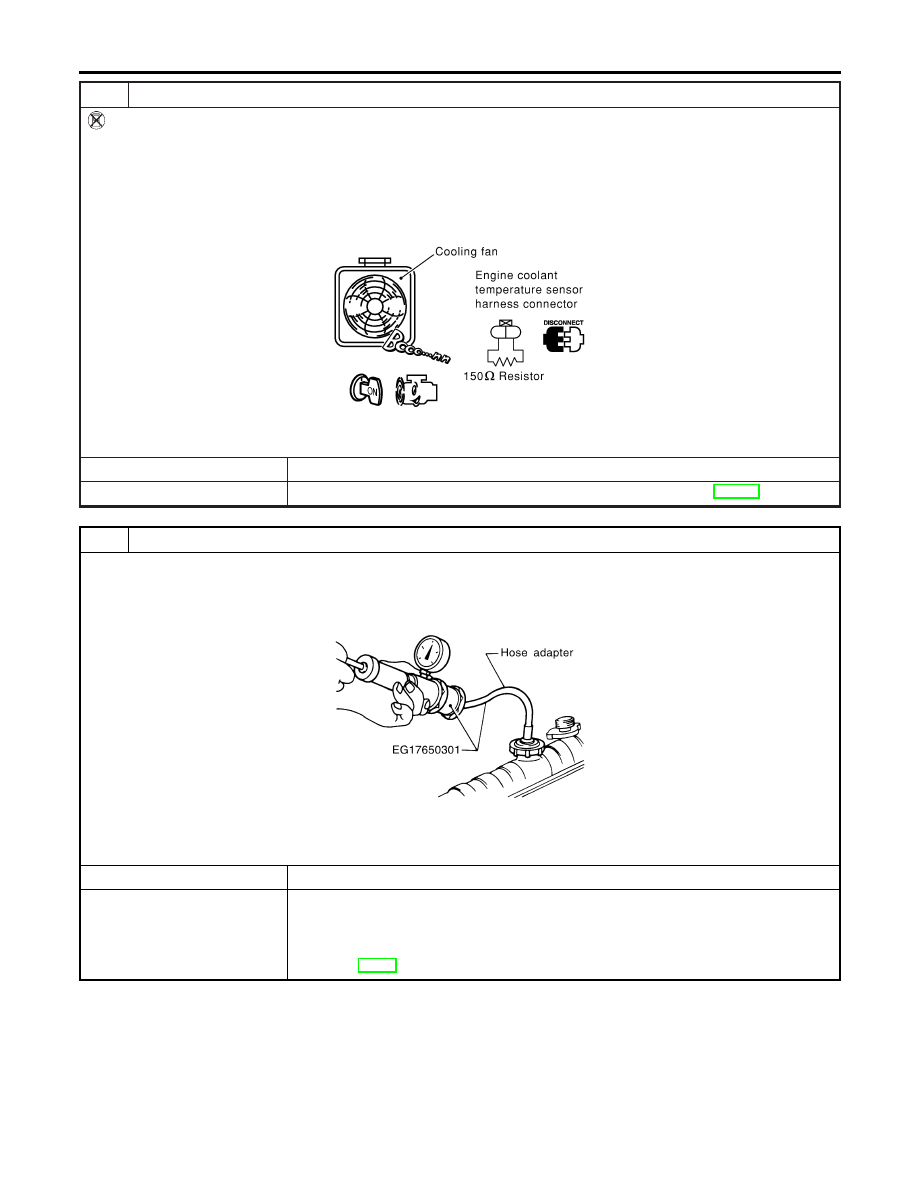

5

CHECK COOLING FAN HIGH SPEED OPERATION

Without CONSULT-II

1. Turn ignition switch “OFF”.
2. Reconnect cooling fan relay-2.
3. Turn air conditioner switch and blower fan switch “OFF”.
4. Disconnect engine coolant temperature sensor harness connector.
5. Connect 150

Ω

resistor to engine coolant temperature sensor harness connector.

6. Restart engine and make sure that cooling fan operates at higher speed than low speed.

SEC444C

OK or NG

OK

©

GO TO 6.

NG

©

Check cooling fan high speed control circuit. (Go to PROCEDURE B, EC-132.)

6

CHECK COOLING SYSTEM FOR LEAK

Apply pressure to the cooling system with a tester, and check if the pressure drops.

Testing pressure: 157 kPa (1.57 bar, 1.6 kg/cm

2

, 23 psi)

CAUTION:

Higher than the specified pressure may cause radiator damage.

SLC754AB

Pressure should not drop.

OK or NG

OK

©

GO TO 7.

NG

©

Check the following for leak

I

Hose

I

Radiator

I

Water pump
Refer to LC-12, “Water Pump”.

DTC 0208 OVERHEAT (COOLING SYSTEM)

Diagnostic Procedure (Cont’d)

EC-126
