SAT016B

b.

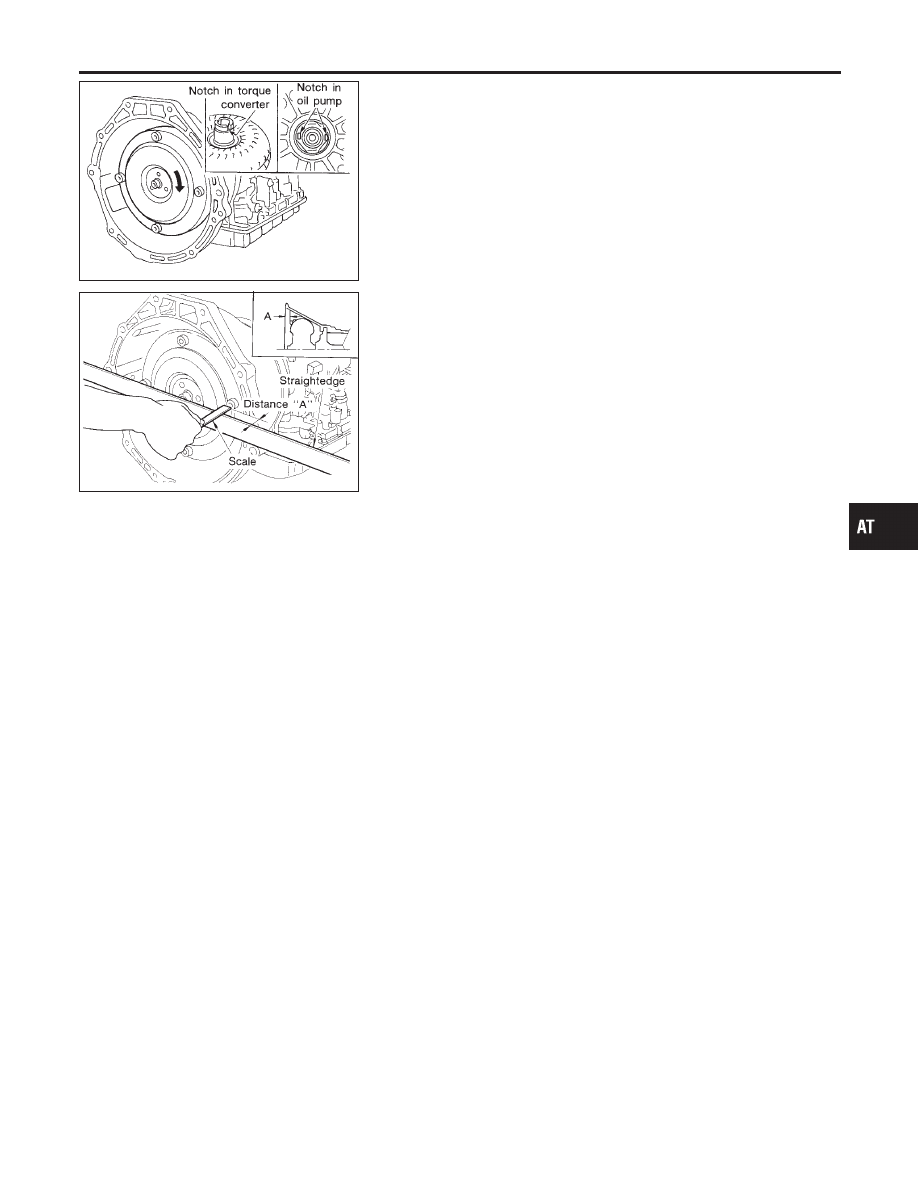

Install torque converter while aligning notches and oil pump.

SAT017B

c.

Measure distance A to check that torque converter is in proper
position.

Distance “A”:

23.5 mm (0.925 in) or more

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (2) (Cont’d)

AT-285

A/T Fluid Cooler

NMAT0251

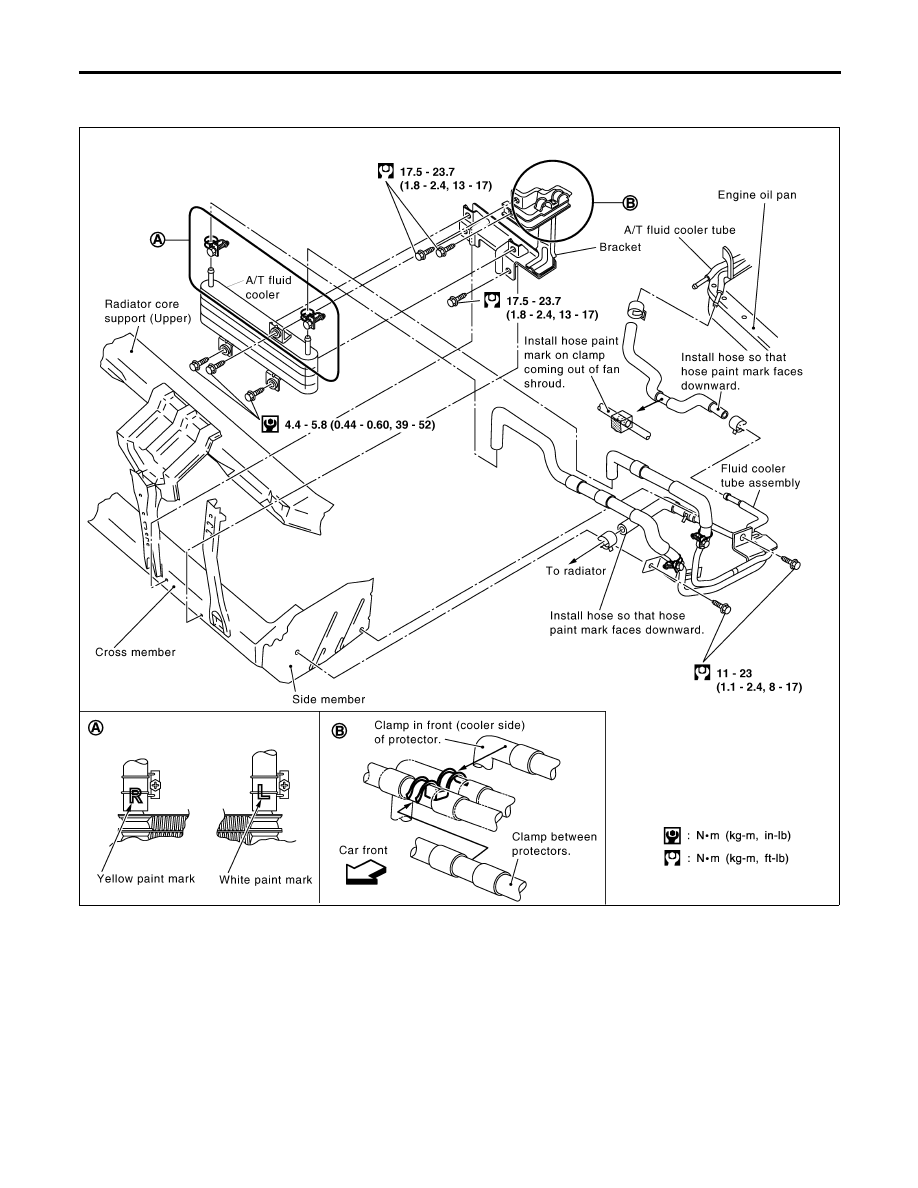

COMPONENTS

NMAT0251S01

SAT447K

REMOVAL AND INSTALLATION

NMAT0251S02

1.

Disconnect fluid hoses from fluid cooler unit.

2.

Remove fluid cooler unit.

3.

Remove fluid cooler bracket.

4.

Remove clips securing fluid hose (cooler unit to radiator) and
loosen hose clamps, then remove the fluid hose.

5.

Loosen clamps securing fluid hose (A/T assembly to fluid
cooler), then remove the fluid hose.

I

Reverse the removal procedure to install the A/T fluid cooler
unit. Refer to the component drawing and specified tightening
torque.

A/T FLUID COOLER SYSTEM

A/T Fluid Cooler

AT-286

I

Check A/T fluid level and refill if necessary. Refer to “Check-
ing A/T Fluid”, AT-9.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T FLUID COOLER SYSTEM

A/T Fluid Cooler (Cont’d)

AT-287

General Specifications

NMAT0160

Applied model

SR20DET

2WD

Automatic transmission model

RE4R01A

Transmission model code number

4EX72

Stall torque ratio

2.0 : 1

Transmission gear ratio

1st

2.785

2nd

1.545

Top

1.000

OD

0.694

Reverse

2.272

Recommended fluid

Genuine Nissan ATF or equivalent*1

Fluid capacity

7.9



(7 Imp qt)

*1: Refer to MA-8, “Fluids and Lubricants”.

Shift Schedule

NMAT0178

VEHICLE SPEED WHEN SHIFTING GEARS THROTTLE POSITION

NMAT0178S01

Throttle position

Vehicle speed km/h (MPH)

D

1

,

D

2

D

2

,

D

3

D

3

,

D

4

D

4

,

D

3

D

3

,

D

2

D

2

,

D

1

1

2

,

1

1

Full throttle

55 - 59

(34 - 37)

108 - 116

(67 - 72)

182 - 192

(113 - 119)

176 - 186

(109 - 116)

103 - 111

(64 - 69)

40 - 44

(25 - 27)

46 - 50

(29 - 31)

Half throttle

45 - 49

(28 - 30)

88 - 94

(55 - 58)

146 - 154

(91 - 96)

87 - 95

(54 - 59)

39 - 45

(24 - 28)

10 - 14

(6 - 9)

46 - 50

(29 - 31)

VEHICLE SPEED WHEN PERFORMING AND RELEASING LOCK-UP

NMAT0178S02

Throttle position

Overdrive control switch [Shift posi-

tion]

Vehicle speed km/h (MPH)

Lock-up “ON”

Lock-up “OFF”

Full throttle

ON [D

4

]

127 - 135 (79 - 84)

122 - 130 (76 - 81)

OFF [D

3

]

91 - 99 (57 - 62)

86 - 94 (53 - 58)

Half throttle

ON [D

4

]

127 - 135 (79 - 84)

122 - 130 (76 - 81)

OFF [D

3

]

91 - 99 (57 - 62)

86 - 94 (53 - 58)

Stall Revolution

NMAT0163

Stall revolution

rpm

2,725 - 2,975

Line Pressure

NMAT0164

Engine speed

rpm

Line pressure kPa (bar, kg/cm

2

, psi)

D, 2 and 1 positions

R position

Idle

437 - 470 (4.46 - 4.79, 63.4 - 68.2)

676 - 715 (6.90 - 7.29, 98.0 - 103.7)

Stall

1,039 - 1,117 (10.60 - 11.39, 150.7 - 162.0)

1,480 - 1,558 (15.10 - 15.89, 214.6 - 225.9)

SERVICE DATA AND SPECIFICATIONS (SDS)

General Specifications

AT-288
