Snap Ring and End Bearing

NMAT0146S02

I

Check for deformation or damage.

SAT901A

ASSEMBLY

NMAT0147

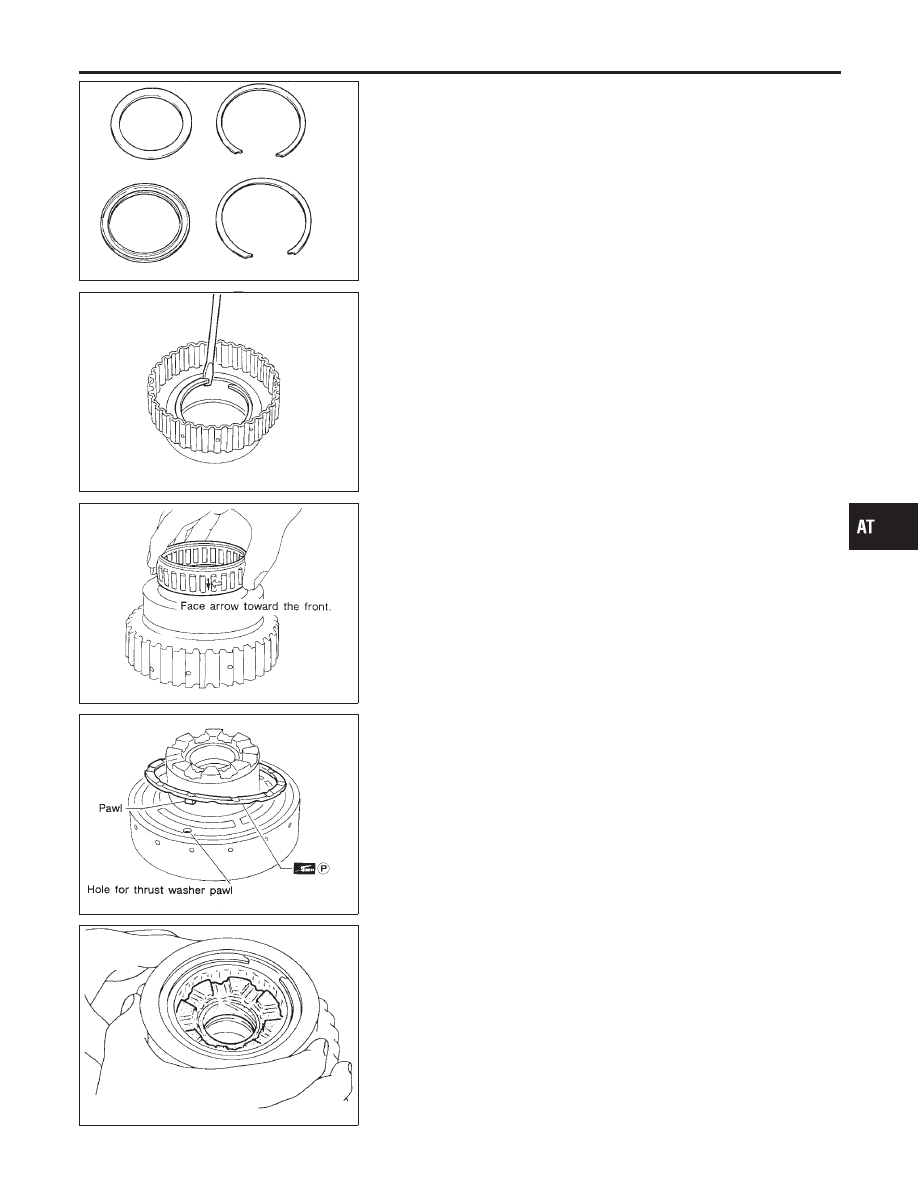

1.

Install snap ring onto forward clutch hub.

2.

Install end bearing.

SAT904A

3.

Install forward one-way clutch onto clutch hub.

I

Install forward one-way clutch with flange facing rearward.

4.

Install end bearing.

5.

Install snap ring onto forward clutch hub.

SAT906A

6.

Install thrust washer onto rear internal gear.

I

Apply petroleum jelly to thrust washer.

I

Securely insert pawls of thrust washer into holes in rear
internal gear.

SAT907A

7.

Position forward clutch hub in rear internal gear.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub (Cont’d)

AT-261

SAT905A

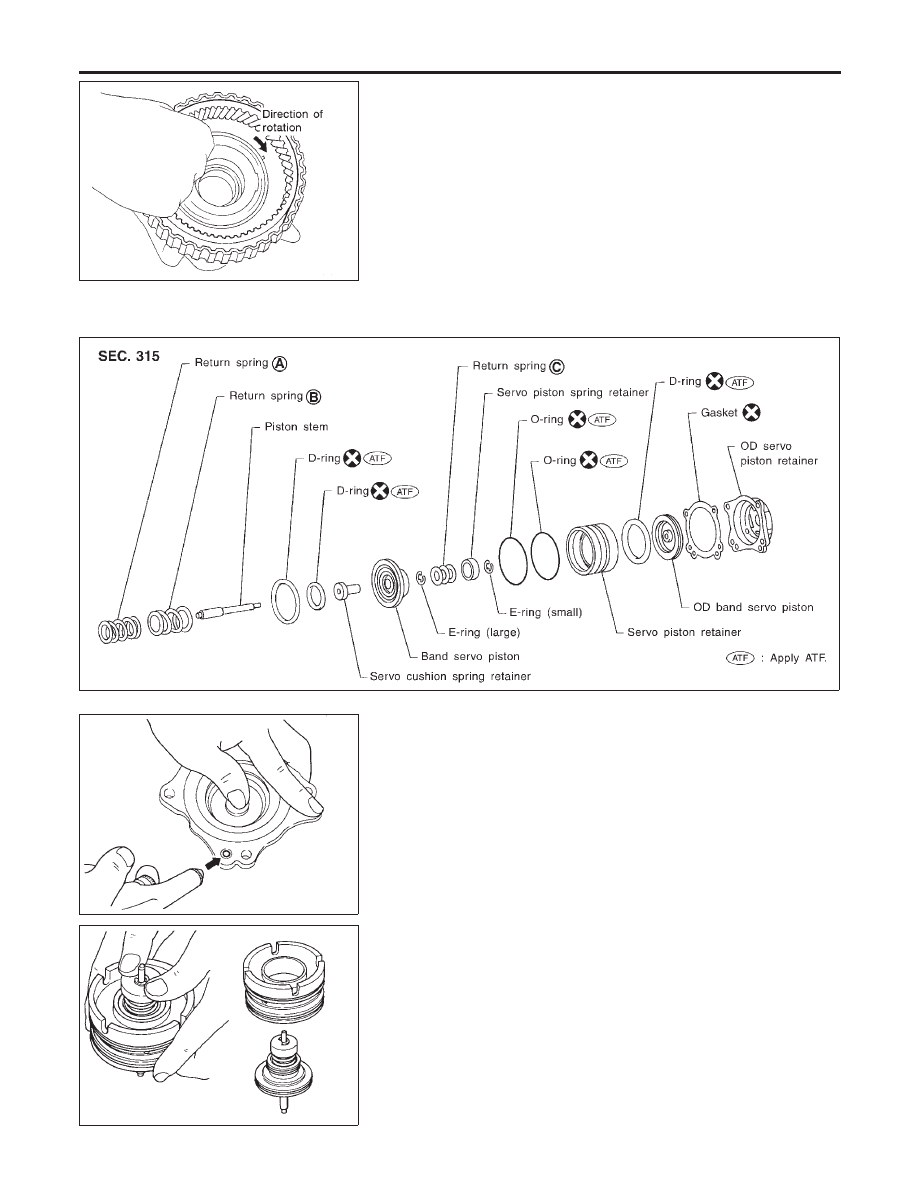

8.

After installing, check to assure that forward clutch hub rotates
clockwise.

Band Servo Piston Assembly

COMPONENTS

NMAT0148

SAT908AC

SAT909A

DISASSEMBLY

NMAT0149

1.

Block one oil hole in OD servo piston retainer and the center
hole in OD band servo piston.

2.

Apply compressed air to the other oil hole in piston retainer to
remove OD band servo piston from retainer.

3.

Remove D-ring from OD band servo piston.

SAT910A

4.

Remove band servo piston assembly from servo piston
retainer by pushing it forward.

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub (Cont’d)

AT-262

SAT911A

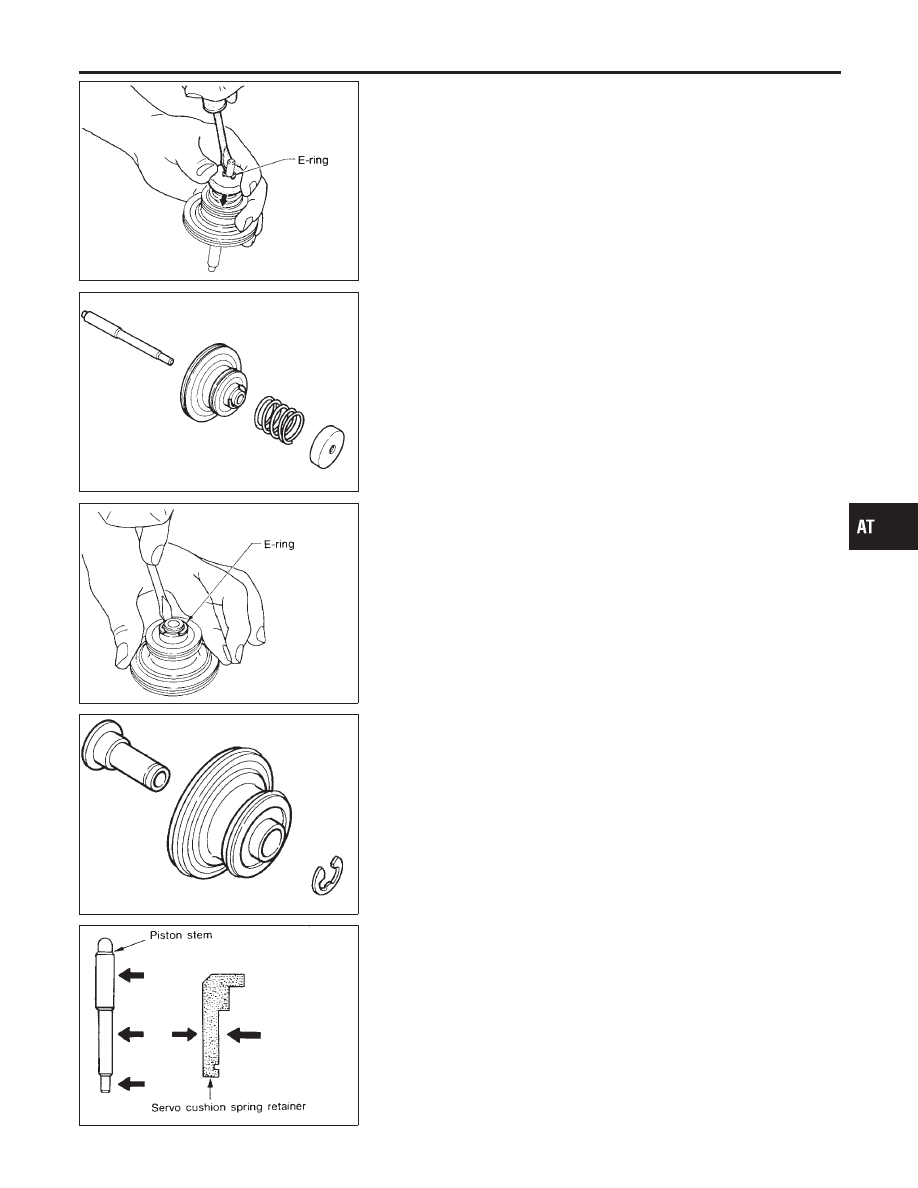

5.

Place piston stem end on a wooden block. While pushing
servo piston spring retainer down, remove E-ring.

SAT912A

6.

Remove servo piston spring retainer, return spring C and pis-
ton stem from band servo piston.

SAT913A

7.

Remove E-ring from band servo piston.

SAT914A

8.

Remove servo cushion spring retainer from band servo piston.

9.

Remove D-rings from band servo piston.

10. Remove O-rings from servo piston retainer.

SAT915A

INSPECTION

NMAT0150

Pistons, Retainers and Piston Stem

NMAT0150S01

I

Check frictional surfaces for abnormal wear or damage.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-263

SAT916AA

Return Springs

NMAT0150S02

I

Check for deformation or damage. Measure free length and
outer diameter.

Inspection standard:

Refer to SDS, AT-289.

SAT917A

ASSEMBLY

NMAT0151

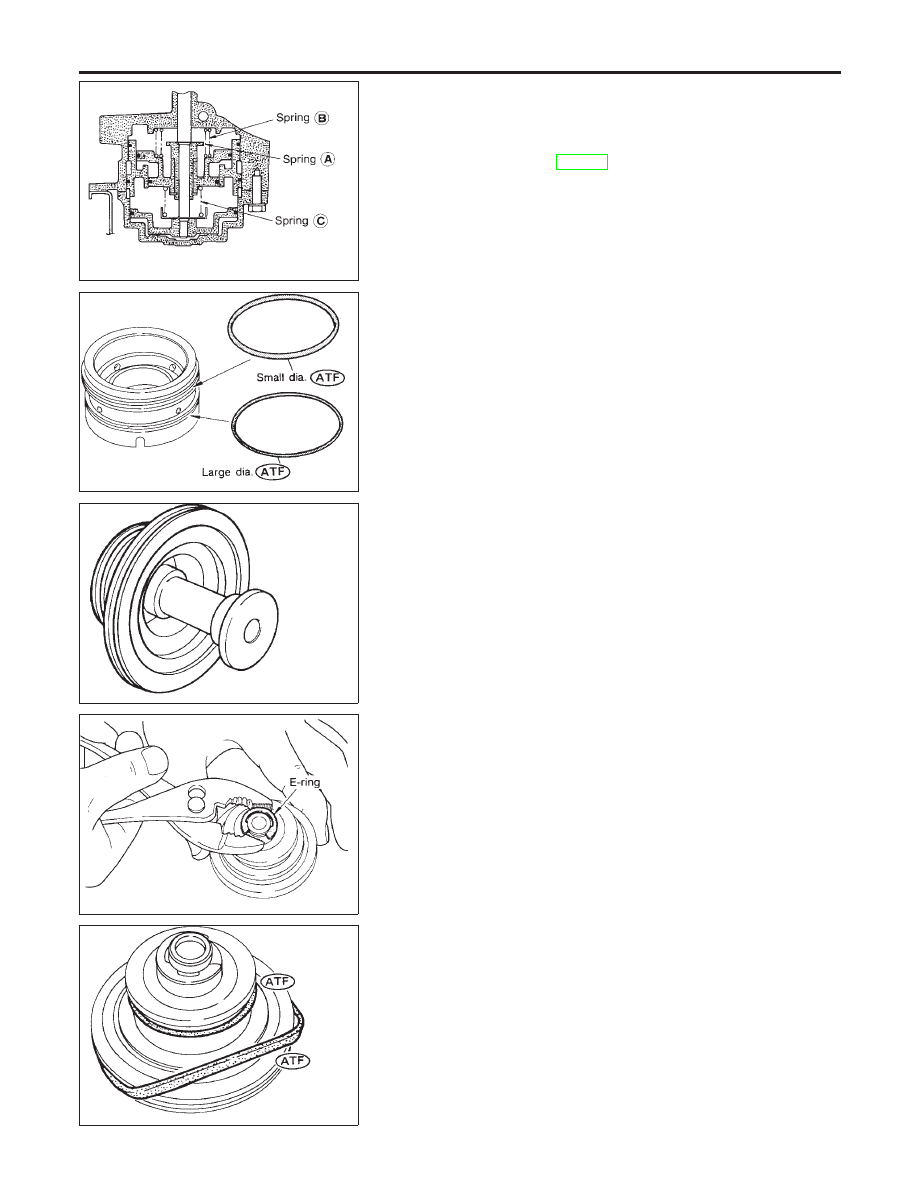

1.

Install O-rings onto servo piston retainer.

I

Apply ATF to O-rings.

I

Pay attention to position of each O-ring.

SAT918A

2.

Install servo cushion spring retainer onto band servo piston.

SAT919A

3.

Install E-ring onto servo cushion spring retainer.

SAT920A

4.

Install D-rings onto band servo piston.

I

Apply ATF to D-rings.

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-264
