Low & Reverse Brake

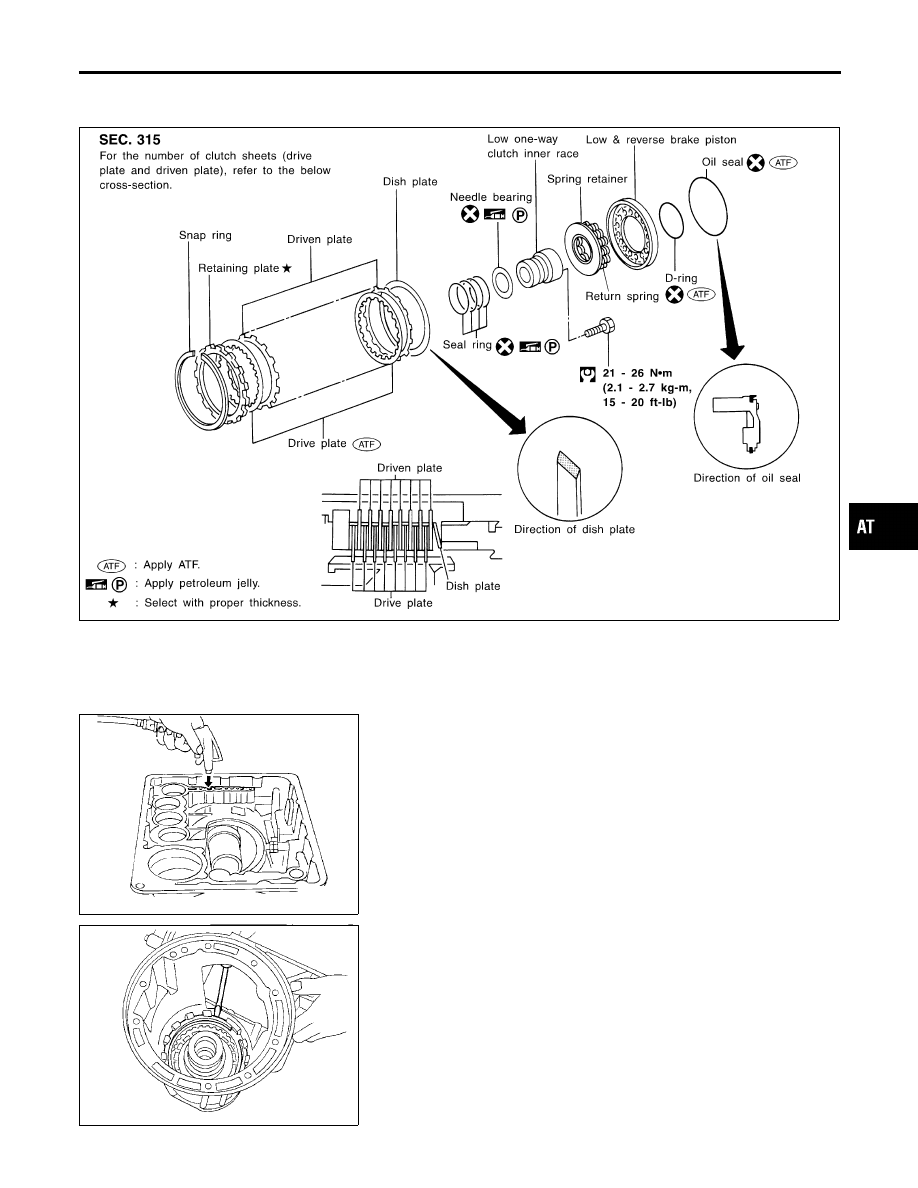

COMPONENTS

NMAT0136

SAT446K

SAT872A

DISASSEMBLY

NMAT0137

1.

Check operation of low and reverse brake.

a.

Install seal ring onto oil pump cover and install reverse clutch.
Apply compressed air to oil hole.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring,

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

SAT873A

2.

Remove snap ring, low and reverse brake drive plates, driven
plates and dish plate.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake

AT-253

SAT382I

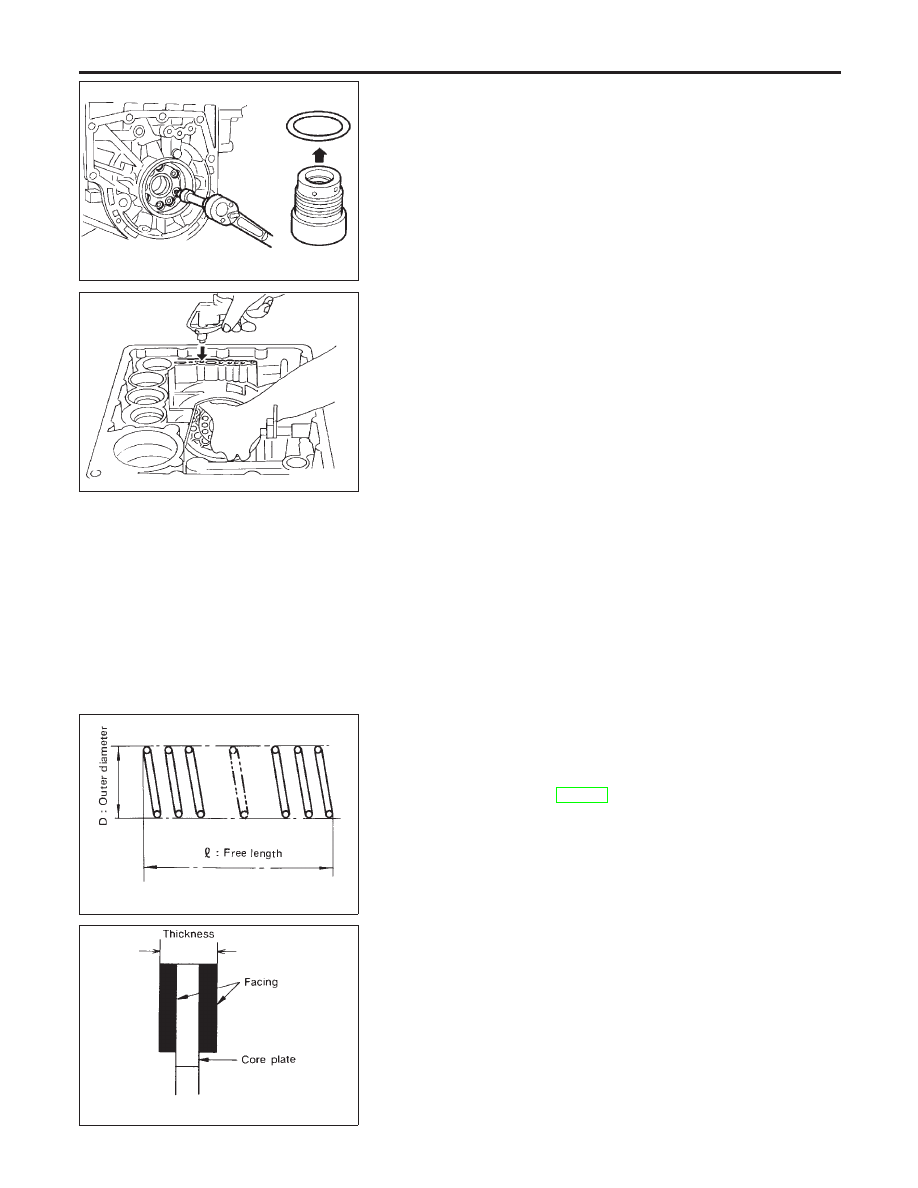

3.

Remove low one-way clutch inner race, spring retainer and
return spring from transmission case.

4.

Remove seal rings from low one-way clutch inner race.

5.

Remove needle bearing from low one-way clutch inner race.

SAT876A

6.

Remove low and reverse brake piston using compressed air.

7.

Remove oil seal and D-ring from piston.

INSPECTION

NMAT0138

Low and Reverse Brake Snap Ring and Spring Retainer

NMAT0138S01

I

Check for deformation, or damage.

SAT829A

Low and Reverse Brake Return Springs

NMAT0138S02

I

Check for deformation or damage. Also measure free length
and outside diameter.

Inspection standard:

Refer to SDS, AT-289.

SAT845A

Low and Reverse Brake Drive Plates

NMAT0138S03

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

I

If not within wear limit, replace.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-254

SAT877A

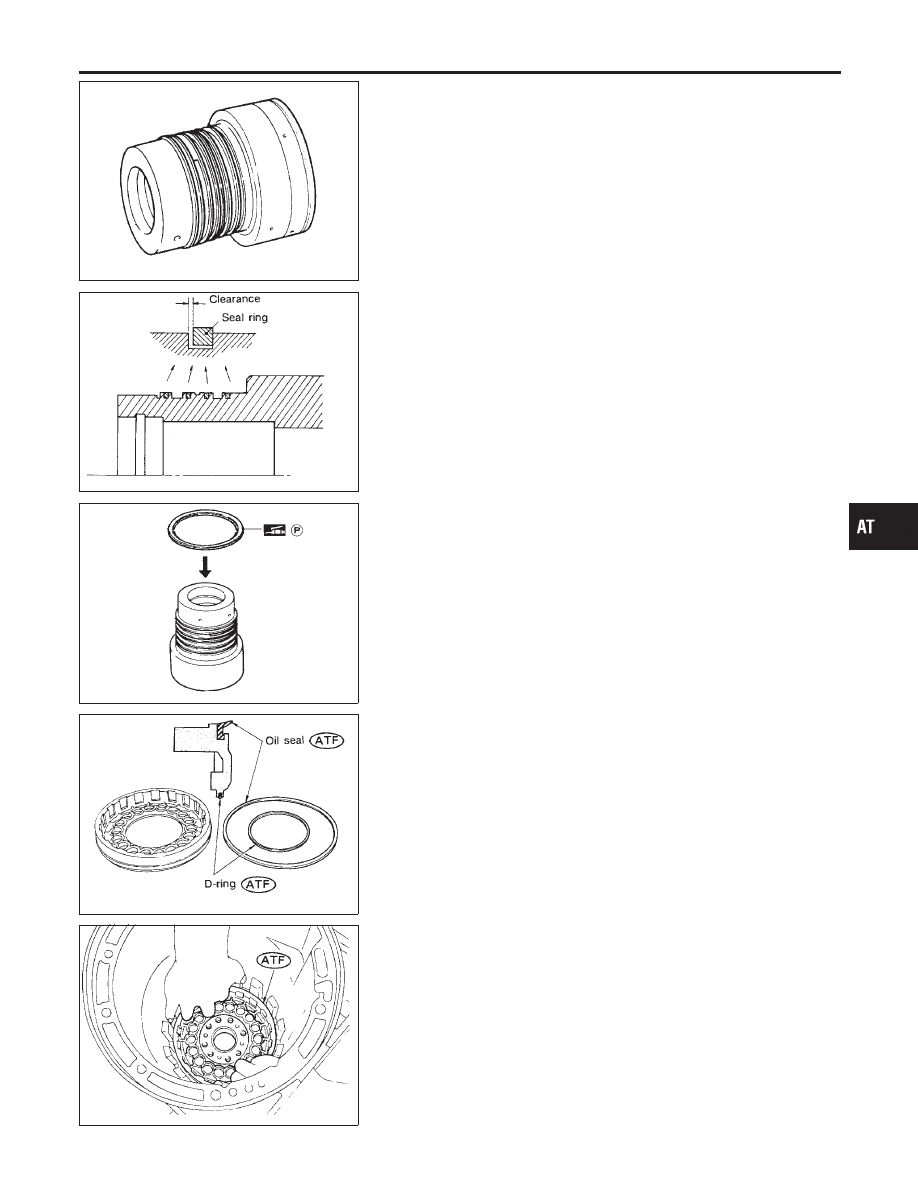

Low One-way Clutch Inner Race

NMAT0138S04

I

Check frictional surface of inner race for wear or damage.

SAT878A

I

Install a new seal rings onto low one-way clutch inner race.

I

Be careful not to expand seal ring gap excessively.

I

Measure seal ring-to-groove clearance.

Inspection standard:

Standard value: 0.10 - 0.25 mm (0.0039 - 0.0098 in)
Allowable limit: 0.25 mm (0.0098 in)

I

If not within allowable limit, replace low one-way clutch inner
race.

SAT112B

ASSEMBLY

NMAT0139

1.

Install needle bearing onto one-way clutch inner race.

I

Pay attention to its direction — Black surface goes to rear
side.

I

Apply petroleum jelly to needle bearing.

SAT879A

2.

Install oil seal and D-ring onto piston.

I

Apply ATF to oil seal and D-ring.

SAT880A

3.

Install piston by rotating it slowly and evenly.

I

Apply ATF to inner surface of transmission case.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-255

SAT881A

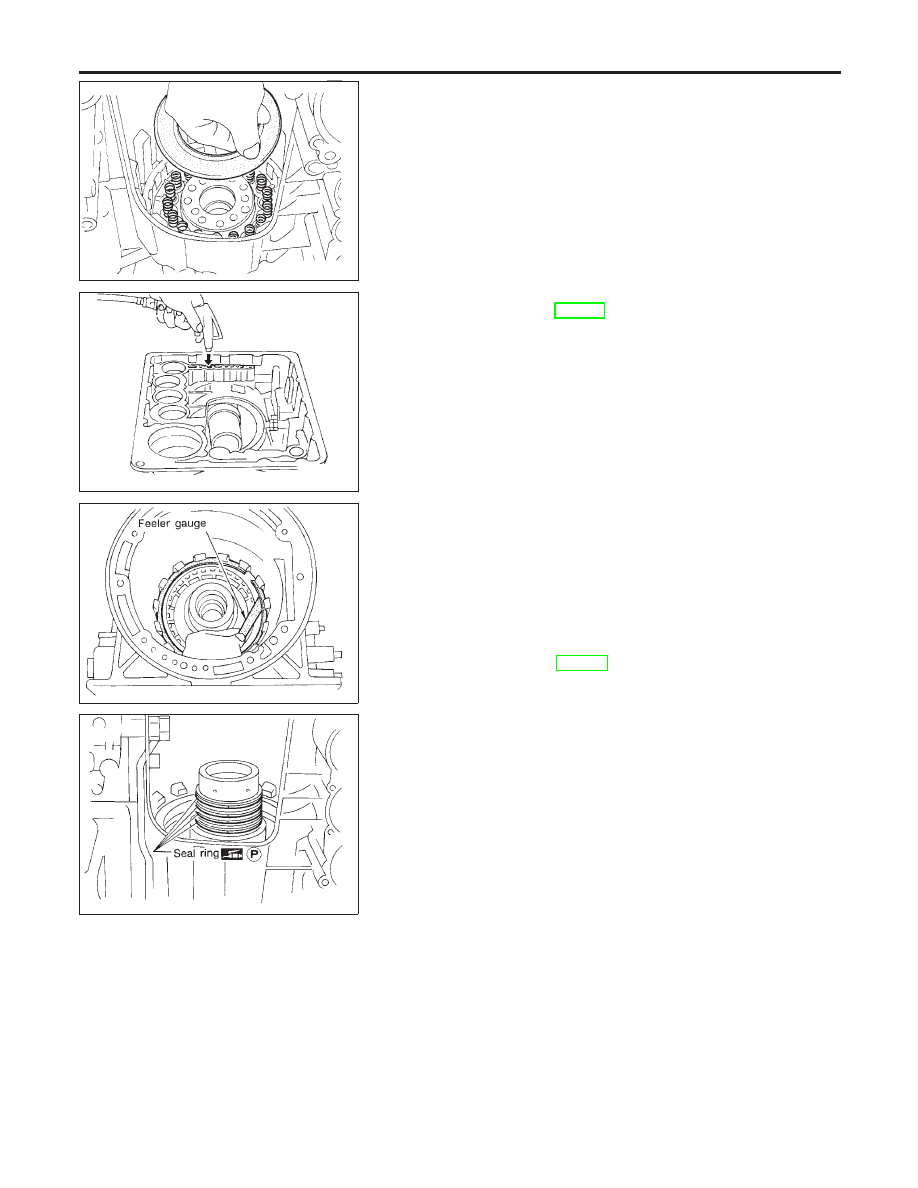

4.

Install return springs, spring retainer and low one-way clutch
inner race onto transmission case.

5.

Install dish plate, low and reverse brake drive plates, driven
plates and retaining plate.

6.

Install snap ring on transmission case.

SAT872A

7.

Check operation of low and reverse brake clutch piston. Refer
to “DISASSEMBLY”, AT-253.

SAT885A

8.

Measure clearance between retaining plate and snap ring.
If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.8 - 1.1 mm (0.031 - 0.043 in)

Allowable limit

2.7 mm (0.106 in)

Retaining plate:

Refer to SDS, AT-292.

SAT884A

9.

Install low one-way clutch inner race seal ring.

I

Apply petroleum jelly to seal ring.

I

Make sure seal rings are pressed firmly into place and
held by petroleum jelly.

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-256
