SAT444K

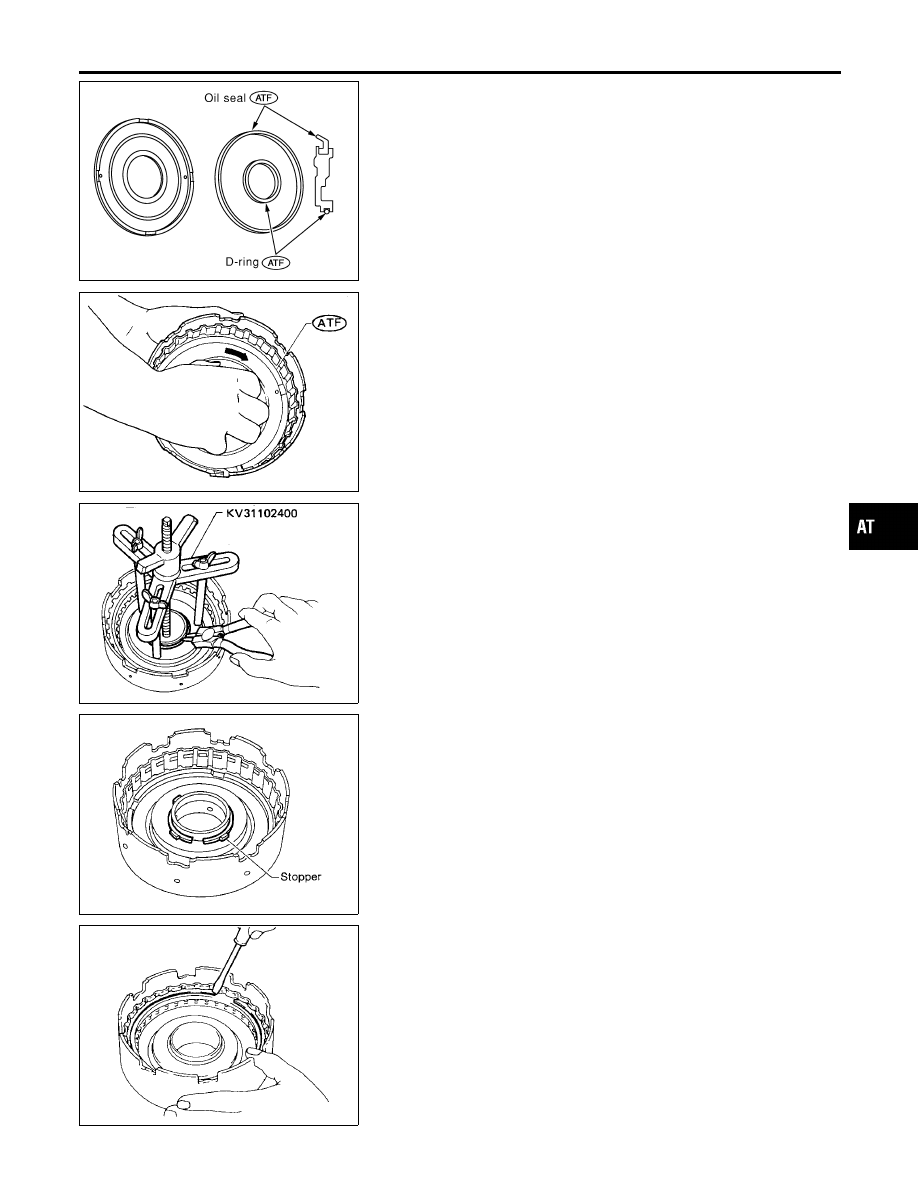

ASSEMBLY

NMAT0131

1.

Install D-ring and oil seal on piston.

I

Apply ATF to both parts.

SAT848A

2.

Install piston assembly by turning it slowly and evenly.

I

Apply ATF to inner surface of drum.

3.

Install spring retainer.

SAT843A

4.

Install snap ring while compressing clutch springs.

SAT850A

I

Do not align snap ring gap with spring retainer stopper.

SAT842A

5.

Install drive plates, driven plates, retaining plate and dish plate.

6.

Install snap ring.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-245

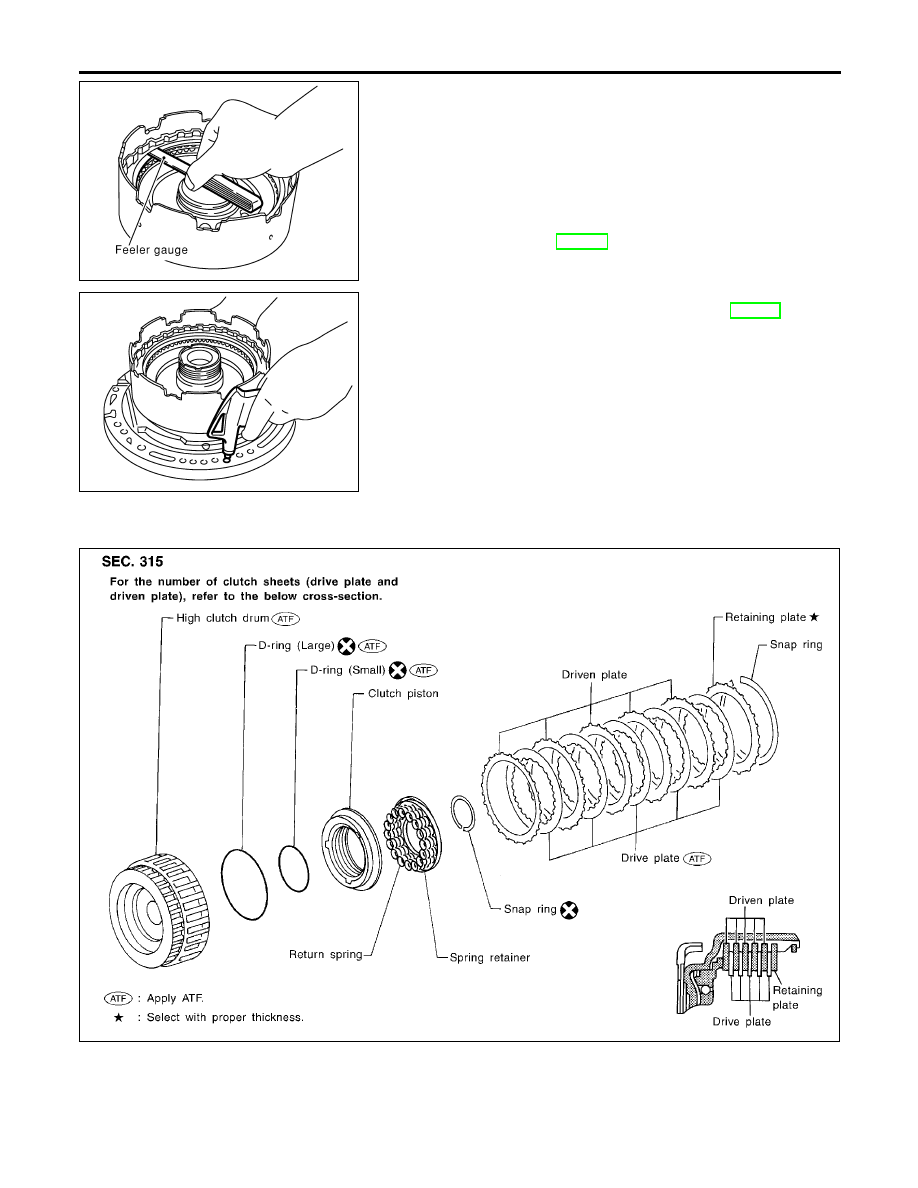

SAT445K

7.

Measure clearance between retaining plate and snap ring. If
not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.5 - 0.8 mm (0.020 - 0.031 in)

Allowable limit

1.2 mm (0.047 in)

Retaining plate:

Refer to SDS, AT-290.

SAT442K

8.

Check operation of reverse clutch.
Refer to “DISASSEMBLY” of Reverse Clutch, AT-243.

High Clutch

COMPONENTS

NMAT0132

SAT144J

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-246

SAT853A

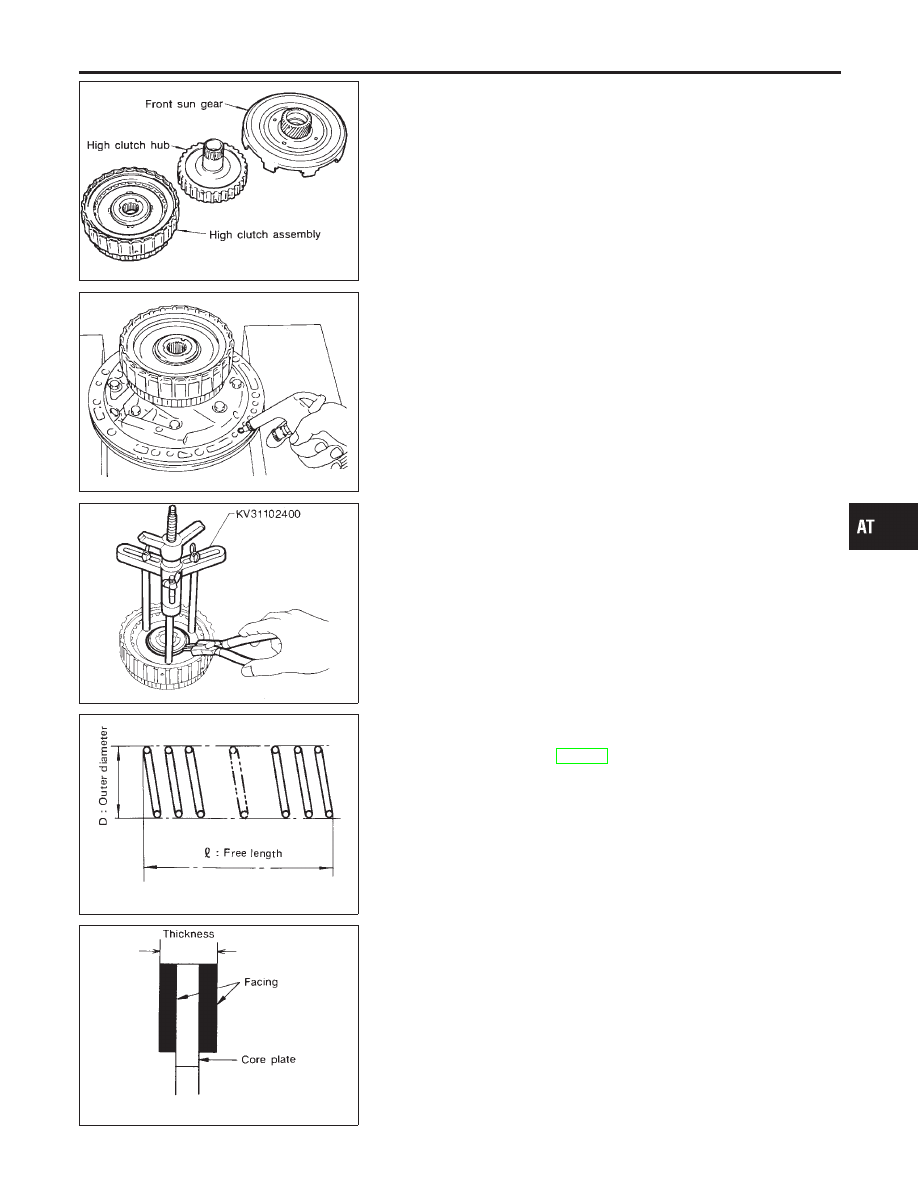

DISASSEMBLY AND ASSEMBLY

NMAT0133

Service procedures for high clutch are essentially the same as
those for reverse clutch, with the following exception:

SAT854A

I

Check of high clutch operation

SAT855AA

I

Removal and installation of return spring

SAT829A

I

Inspection of high clutch return springs

Inspection standard:

Refer to SDS, AT-289.

SAT845A

I

Inspection of high clutch drive plate

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)

AT-247

SAT858A

I

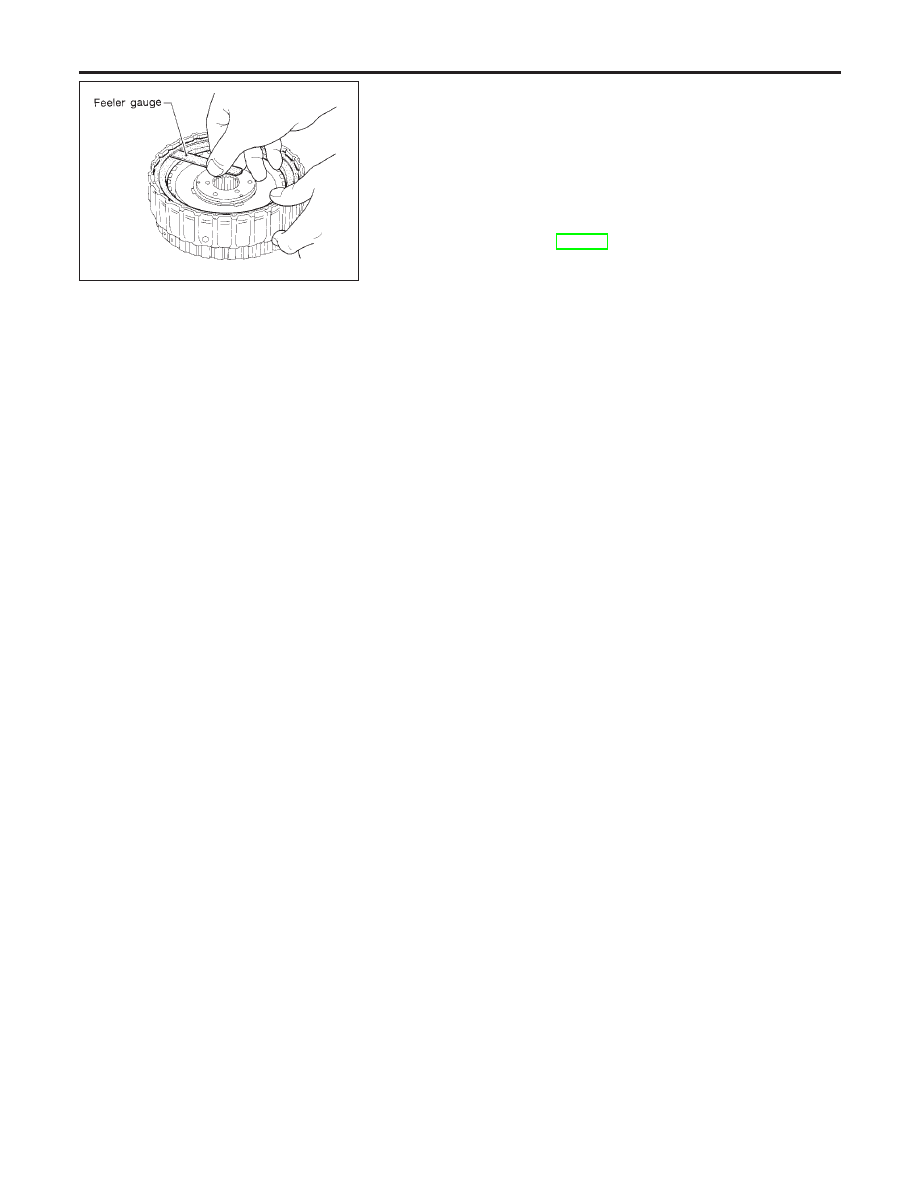

Measurement of clearance between retaining plate and snap
ring

Specified clearance:

Standard

1.8 - 2.2 mm (0.071 - 0.087 in)

Allowable limit

3.2 mm (0.126 in)

Retaining plate:

Refer to SDS, AT-290.
