Nissan Silvia. Manual - part 51

4

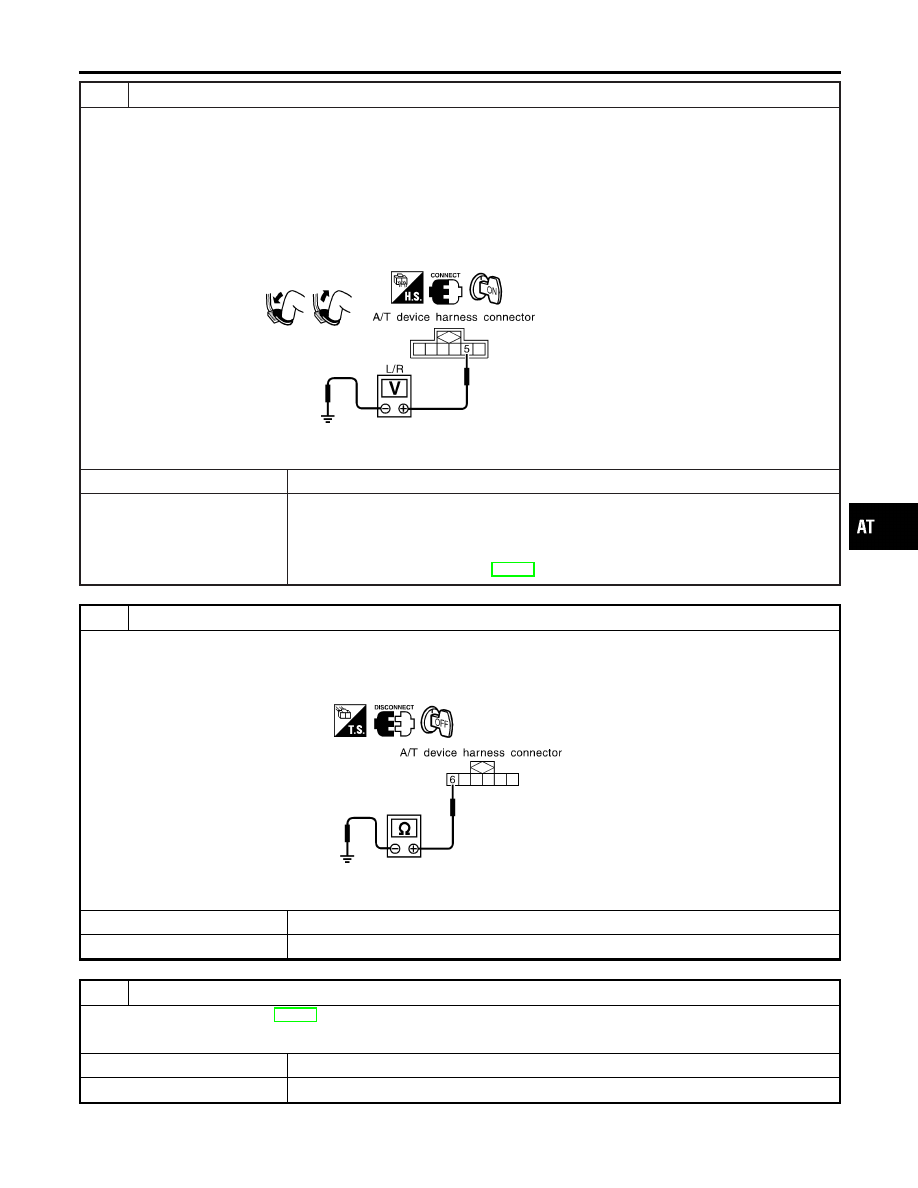

CHECK INPUT SIGNAL (BRAKE SWITCH)

Turn ignition switch to “ON” position.
(Do not start engine.)

I

Check voltage between A/T device harness connector B8 terminal No. 5 (L/OR) and ground.

Voltage:

Brake pedal depressed:

0V

Brake pedal released:

Battery voltage

SAT421K

OK or NG

OK

©

GO TO 5.

NG

©

Check the following items:

I

Harness for short or open between A/T device harness connector B8 terminal No. 5
(L/OR) and shift lock brake switch harness connector M24 terminal No. 2 (L/OR)

I

Shift lock brake switch
(Refer to “Component Check”, AT-202.)

5

CHECK GROUND CIRCUIT

1. Turn ignition switch to “OFF” position.
2. Disconnect A/T device harness connector.
3. Check continuity between A/T device harness connector B8 terminal No. 6 (B) and ground.

SAT422K

OK or NG

OK

©

GO TO 6.

NG

©

Repair harness or connector.

6

CHECK PARK POSITION SWITCH

(Refer to “Component Check”, AT-202.)

OK or NG

OK

©

GO TO 7.

NG

©

Replace park position switch.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-201

7

CHECK SHIFT LOCK SOLENOID

(Refer to “Component Check”, AT-202.)

OK or NG

OK

©

GO TO 8.

NG

©

Replace shift lock solenoid.

8

CHECK SHIFT LOCK OPERATION

1. Reconnect shift lock harness connector.
2. Turn ignition switch from “OFF” to “ON” position. (Do not start engine.)
3. Recheck shift lock operation.

OK or NG

OK

©

INSPECTION END

NG

©

1. Perform A/T device input/output signal inspection test.
2. If NG, recheck harness connector connection.

SAT423K

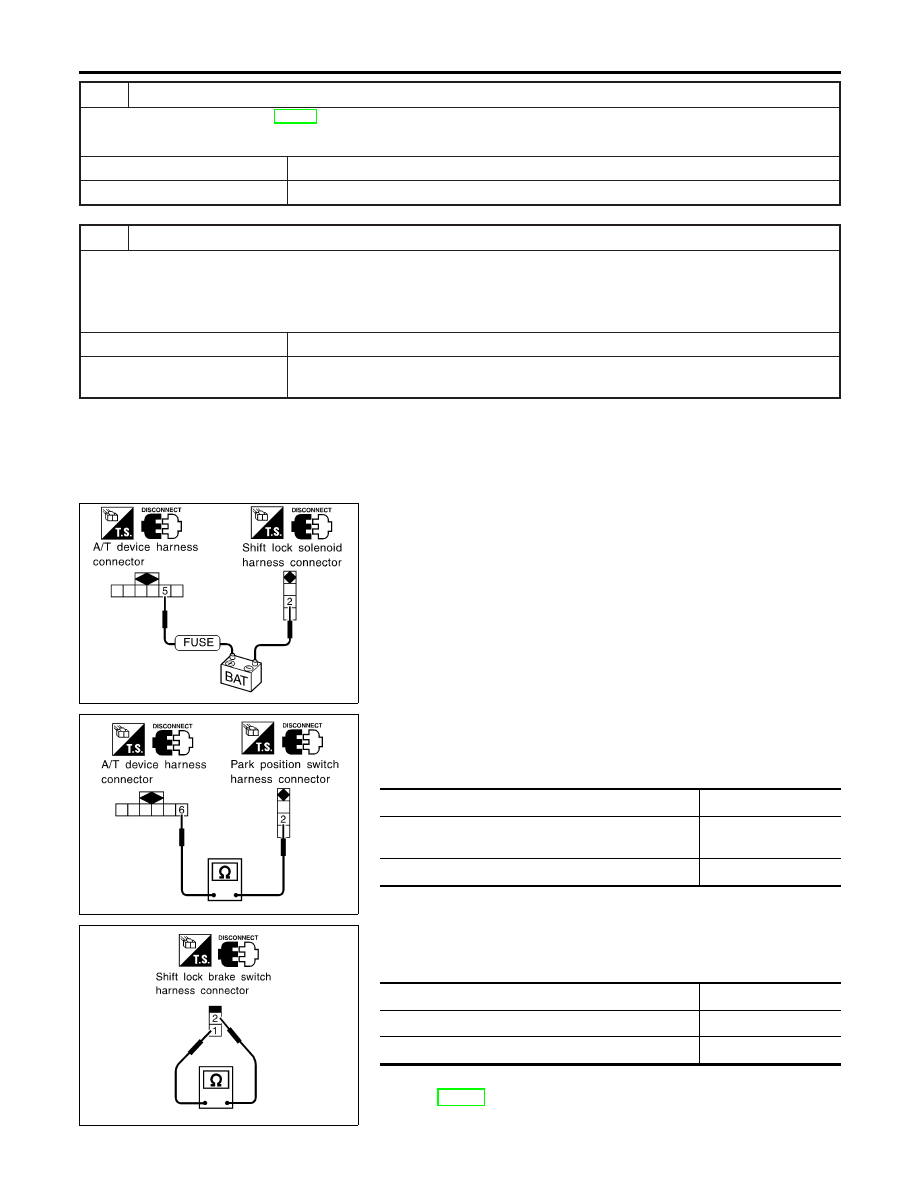

Component Check

NMAT0096

SHIFT LOCK SOLENOID

NMAT0096S01

I

Check operation by applying battery voltage between shift lock
solenoid harness connector B201 terminal No. 2 (B) and A/T
device harness connector B8 terminal No. 5 (L/OR).

SAT424K

PARK POSITION SWITCH

NMAT0096S02

I

Check continuity between park position switch harness con-
nector B201 terminal No. 2 (L) and A/T device harness con-
nector B8 terminal No. 6 (B).

Condition

Continuity

When selector lever is set in “P” position and selector
lever button is released

Yes

Except above

No

SAT425K

SHIFT LOCK BRAKE SWITCH

NMAT0096S03

I

Check continuity between shift lock brake switch harness con-
nector M24 terminal Nos. 1 (G) and 2 (L/OR).

Condition

Continuity

When brake pedal is depressed

No

When brake pedal is released

Yes

Check shift lock brake switch after adjusting brake pedal —
refer to BR-12, “Adjustment”.

A/T SHIFT LOCK SYSTEM

Diagnostic Procedure (Cont’d)

AT-202

JAT426K

JAT427K

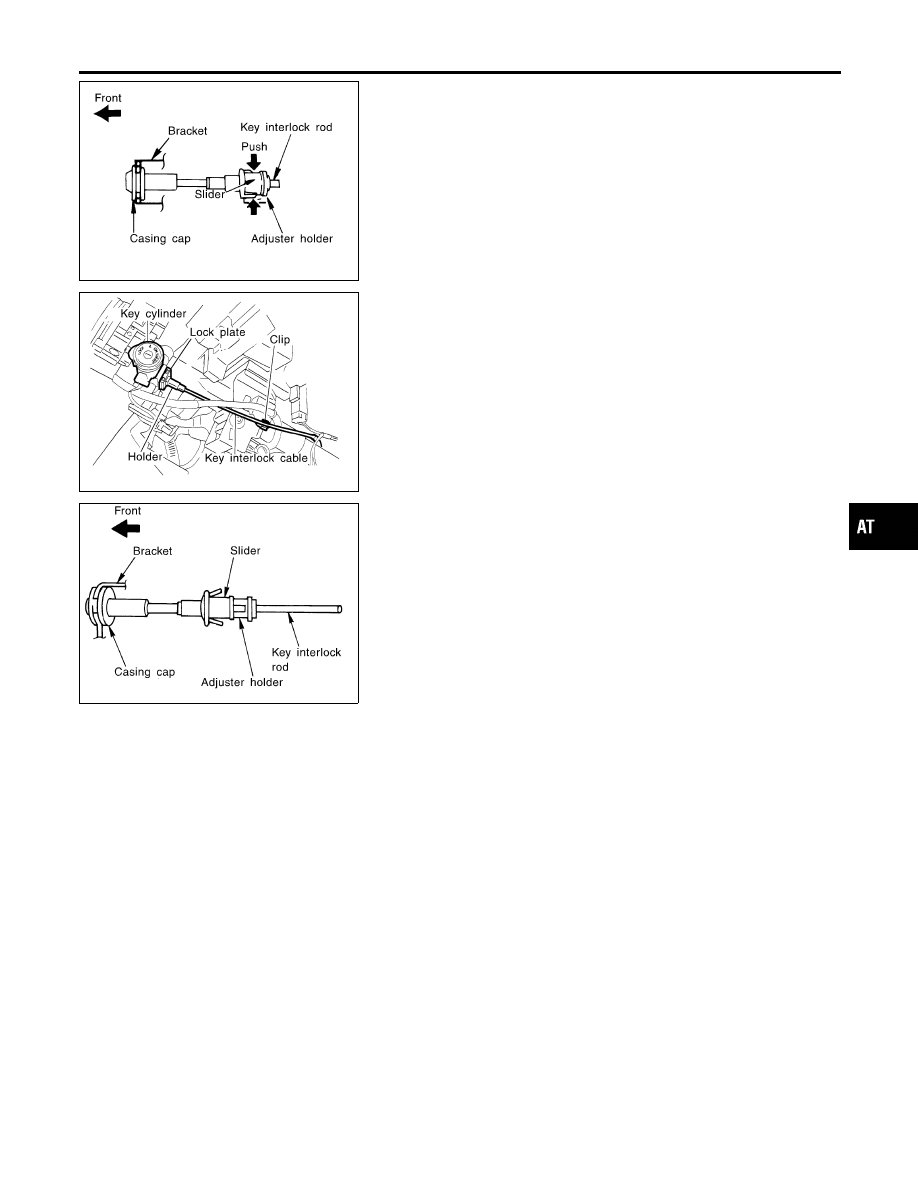

Removal

NMAT0098

CAUTION:

I

Install key interlock cable in such a way that it will not be
damaged by sharp bends, twists or interference with adja-
cent parts.

I

After installing key interlock cable to control device, make
sure that casing cap and bracket are firmly secured in
their positions. If casing cap can be removed with an
external load of less than 39.2 N (4.0 kg, 8.8 lb), replace
key interlock cable with new one.

Unlock slider from adjuster holder and remove rod from cable.

JAT428K

Installation

NMAT0099

1.

Set key interlock cable to steering lock assembly and install
lock plate.

2.

Set selector lever to P position.

3.

Insert interlock rod into adjuster holder.

4.

Install casing cap to bracket.

5.

Move slider in order to fix adjuster holder to interlock rod.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

KEY INTERLOCK CABLE

Removal

AT-203

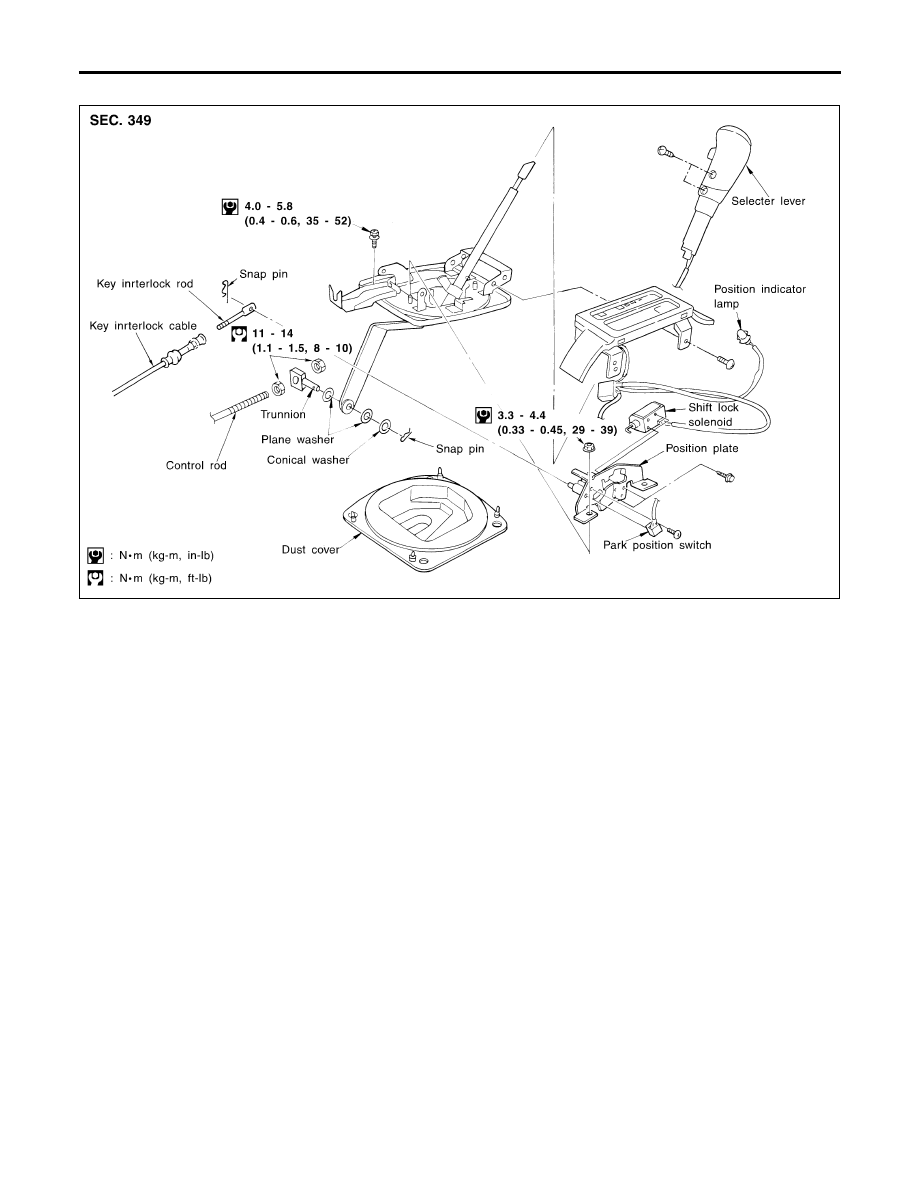

Control Device

NMAT0261

JAT429K

SHIFT CONTROL SYSTEM

Control Device

AT-204
