SAT658IA

Operation Check

NMAT0250S0102

I

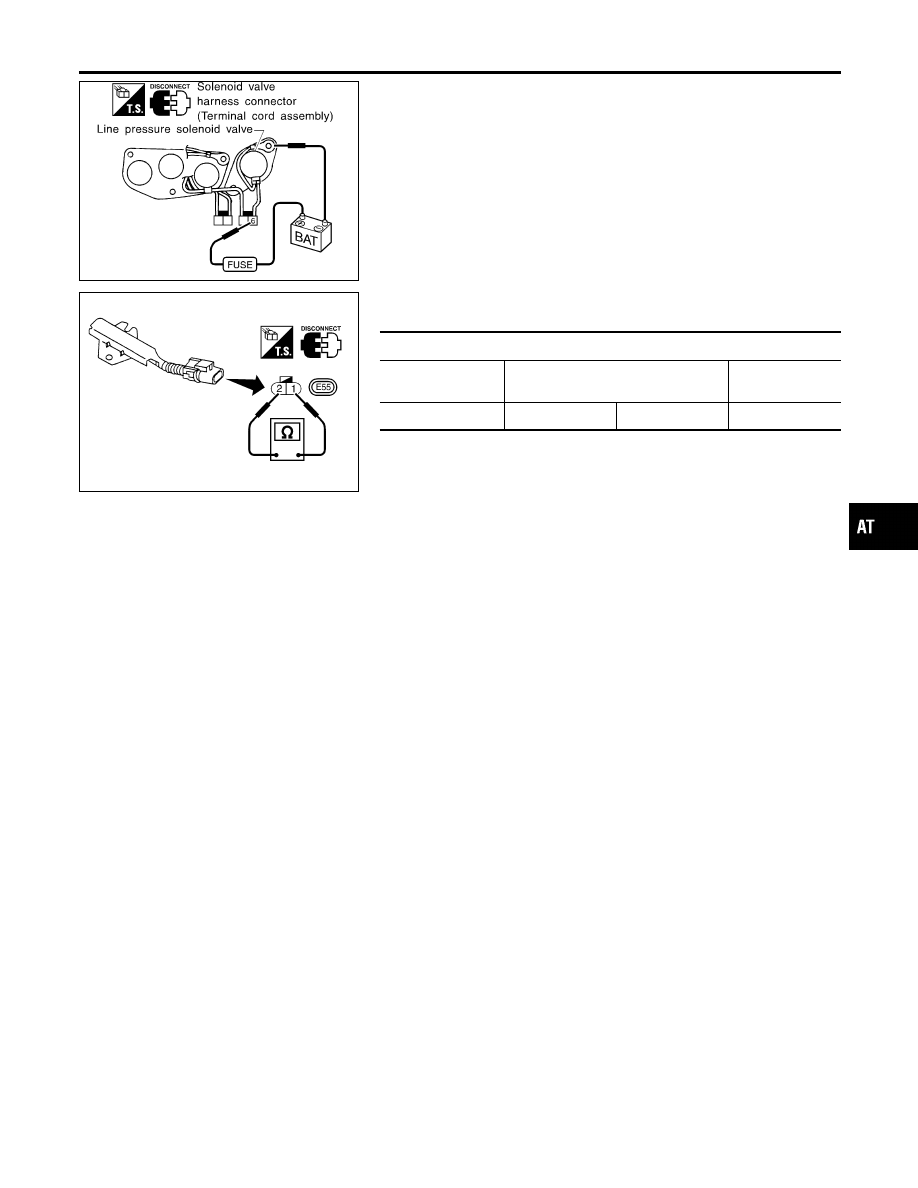

Check solenoid valve by listening for its operating sound while
applying battery voltage to the solenoid valve harness connec-
tor (terminal cord assembly) E403 terminal No. 6 (R) and
ground.

SAT003K

DROPPING RESISTOR

NMAT0250S02

I

Check resistance.

Terminal

Connector

Terminal No. (Wire color)

Resistance

(Approx.)

Ω

F19

1 (OR/B)

2 (P)

11.2 - 12.8

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS FOR LINE PRESSURE S/V

Component Inspection (Cont’d)

AT-141

SAT574J

Description

NMAT0207

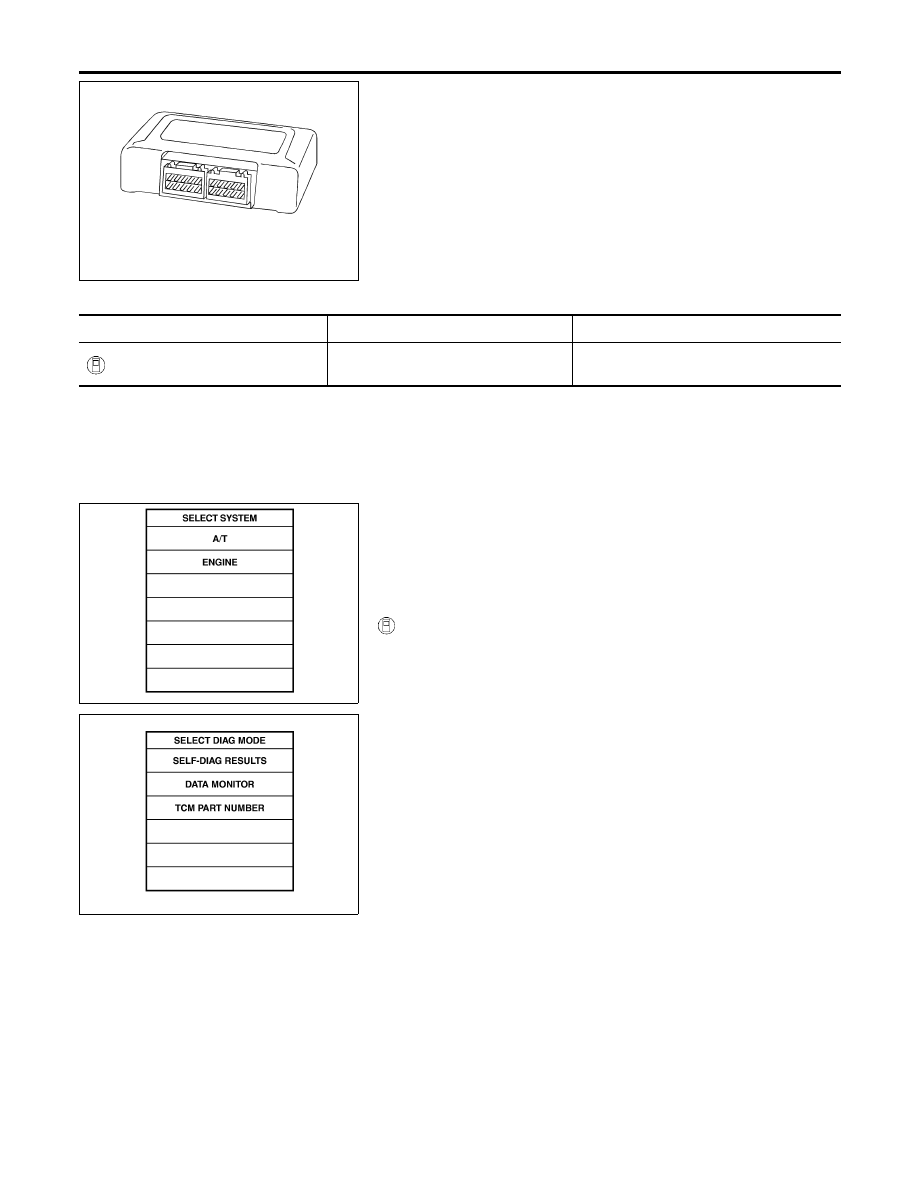

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

ON BOARD DIAGNOSIS LOGIC

NMAT0207S01

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: CONTROL UNIT (RAM)
: CONTROL UNIT (ROM)

TCM memory (RAM) or (ROM) is mal-
functioning.

TCM

SAT014K

SAT407K

SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE

NMAT0207S02

NOTE:
If “SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE”
has been previously conducted, always turn ignition switch
“OFF” and wait at least 5 seconds before conducting the next
test.

WITH CONSULT-II

NMAT0207S03

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for A/T with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

TROUBLE DIAGNOSIS FOR CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Description

AT-142

Diagnostic Procedure

=NMAT0208

1

CHECK DTC

With CONSULT-II

1. Turn ignition switch “ON” and select “SELF DIAG RESULTS” mode for A/T with CONSULT-II.
2. Touch “ERASE”.
Perform Self-diagnosis Code confirmation procedure.
See previous page.

Is the “CONTROL UNIT (RAM) or CONTROL UNIT (ROM)” displayed again?

Yes

©

Replace TCM.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS FOR CONTROL UNIT (RAM), CONTROL UNIT (ROM)

Diagnostic Procedure

AT-143

SAT574J

Description

NMAT0215

The TCM consists of a microcomputer and connectors for signal
input and output and for power supply. The unit controls the A/T.

ON BOARD DIAGNOSIS LOGIC

NMAT0215S01

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: CONT UNIT (EEPROM)

TCM memory (EEPROM) is malfunction-
ing.

TCM

SAT014K

SAT407K

SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE

NMAT0215S02

NOTE:
If “SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE”
has been previously conducted, always turn ignition switch
“OFF” and wait at least 5 seconds before conducting the next
test.

WITH CONSULT-II

NMAT0215S03

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for A/T with CONSULT-II.

2)

Start engine.

3)

Run engine for at least 2 seconds at idle speed.

TROUBLE DIAGNOSIS FOR CONTROL UNIT (EEPROM)

Description

AT-144
