Nissan Silvia. Manual - part 27

SAT851JC

Component Inspection

NMAT0223

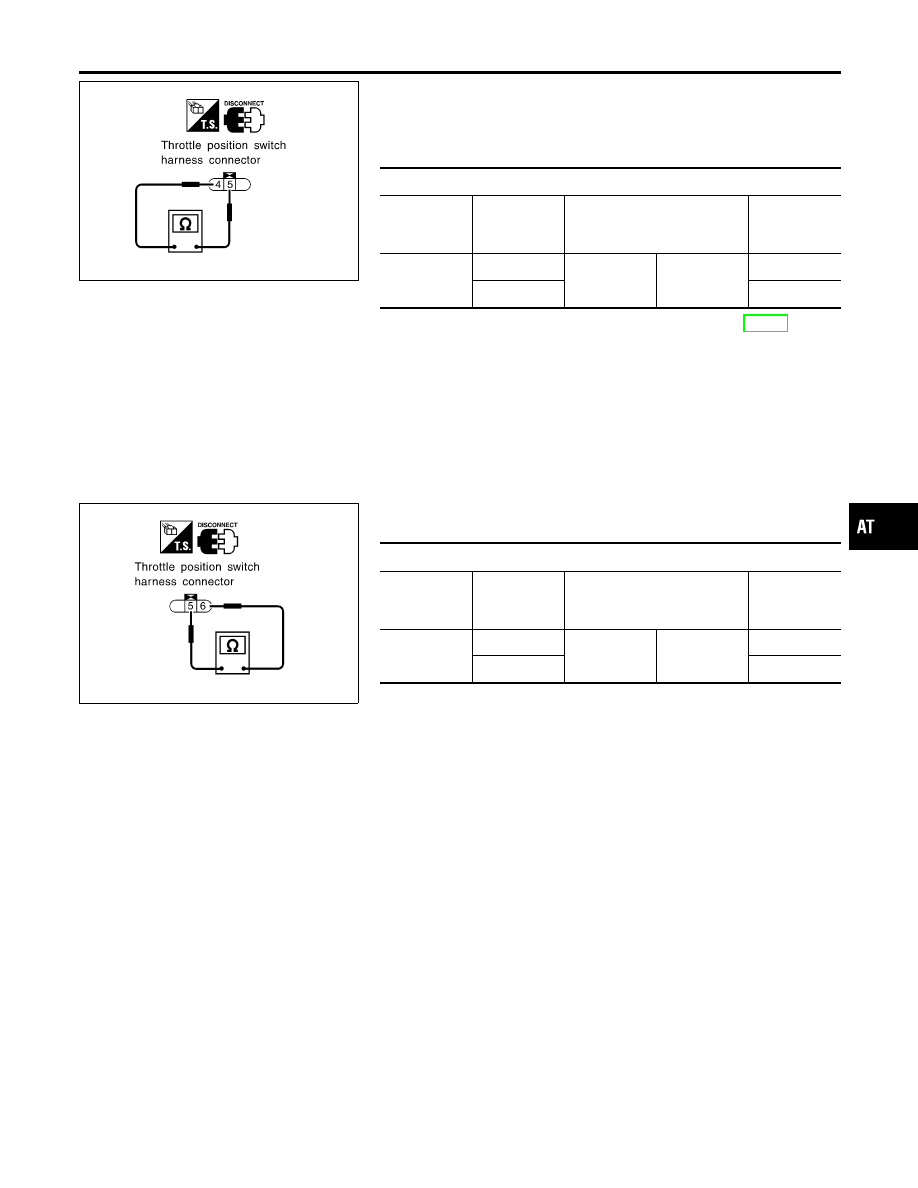

THROTTLE POSITION SWITCH

NMAT0223S01

Closed Throttle Position Switch (Idle position)

NMAT0223S0101

I

Check continuity.

Terminals

Connector

Accelerator

pedal condi-

tion

Terminal No. (Wire color)

Continuity

F34

Released

4 (LG)

5 (G/OR)

Yes

Depressed

No

I

To adjust closed throttle position switch, refer to EC-50, “Basic
Inspection”.

SAT852JC

Wide Open Throttle Position Switch

NMAT0223S0102

I

Check continuity.

Terminals

Connector

Accelerator

pedal condi-

tion

Terminal No. (Wire color)

Continuity

F34

Released

5 (G/OR)

6 (R)

No

Depressed

Yes

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS FOR THROTTLE POSI SEN

Component Inspection

AT-105

SAT341H

Description

NMAT0224

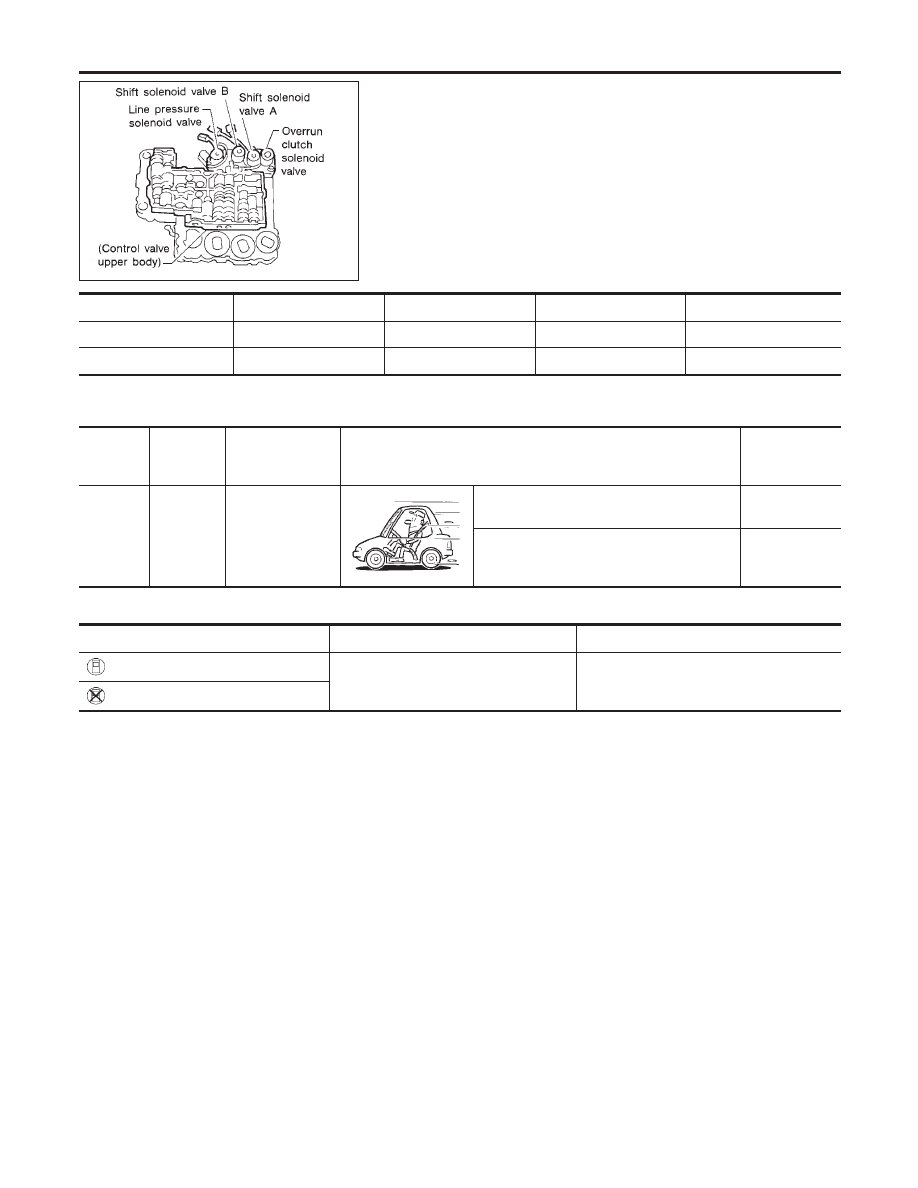

Shift solenoid valves A and B are turned “ON” or “OFF” by the TCM
in response to signals sent from the PNP switch, vehicle speed and
throttle position sensors. Gears will then be shifted to the optimum
position.

Gear position

1

2

3

4

Shift solenoid valve A

ON (Closed)

OFF (Open)

OFF (Open)

ON (Closed)

Shift solenoid valve B

ON (Closed)

ON (Closed)

OFF (Open)

OFF (Open)

TCM TERMINALS AND REFERENCE VALUE

NMAT0224S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

11

R/W

Shift solenoid
valve A

When shift solenoid valve A operates.
(When driving in “D

1

” or “D

4

”.)

Battery voltage

When shift solenoid valve A does not oper-
ate.
(When driving in “D

2

” or “D

3

”.)

0V

ON BOARD DIAGNOSIS LOGIC

NMAT0224S02

Diagnostic trouble code

Malfunction is detected when ...

Check item (Possible cause)

: SHIFT SOLENOID/V A

TCM detects an improper voltage drop
when it tires to operate the solenoid
valve.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Shift solenoid valve A

: 4th judgement flicker

TROUBLE DIAGNOSIS FOR SHIFT SOLENOID/V A

Description

AT-106

SAT014K

SAT809H

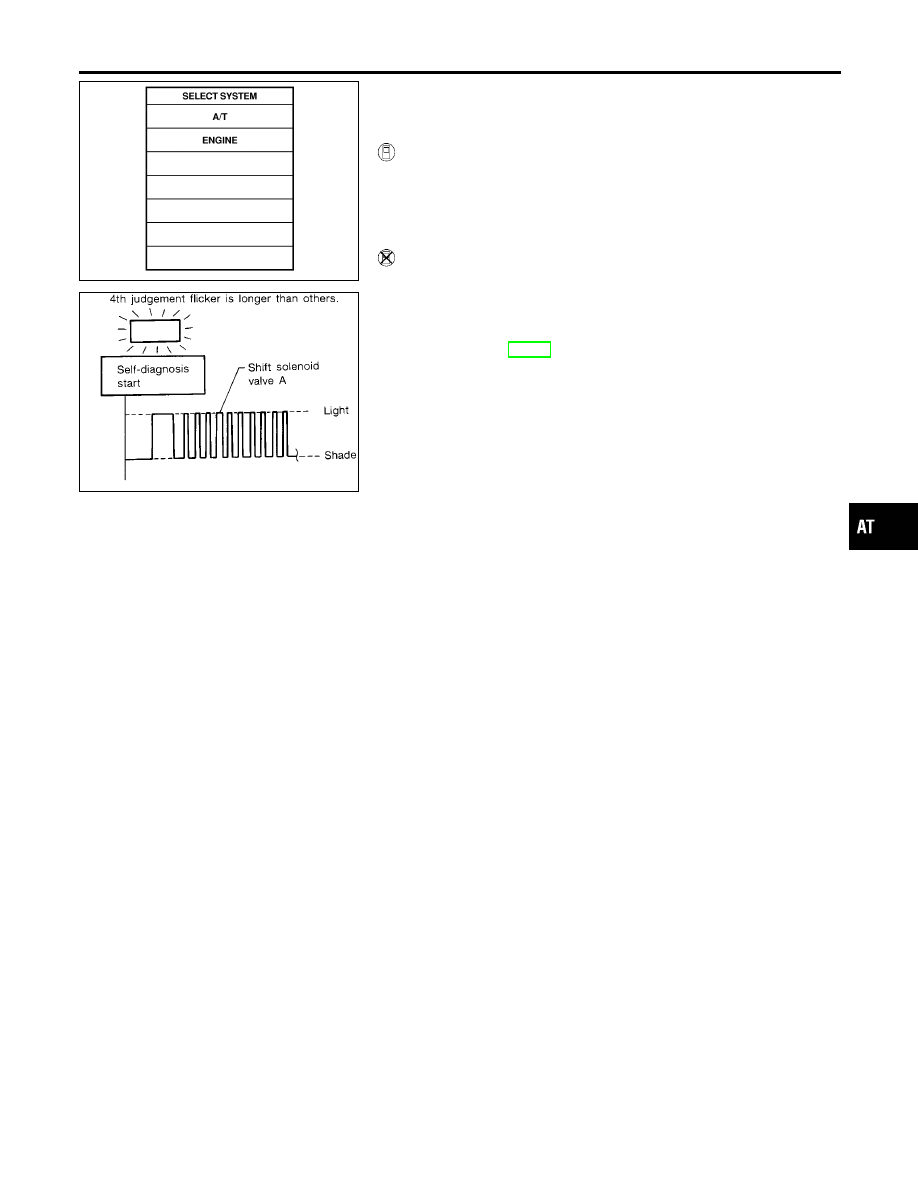

SELF-DIAGNOSIS CODE CONFIRMATION PROCEDURE

=NMAT0224S04

After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NMAT0224S05

1)

Start engine.

2)

Select “SELF-DIAG RESULTS” mode for “A/T” with CON-
SULT-II.

3)

Drive vehicle in D

1

,

D

2

position.

WITHOUT CONSULT-II

NMAT0224S06

1)

Start engine.

2)

Drive vehicle in D

1

,

D

2

position.

3)

Perform self-diagnosis.
Refer

to

SELF-DIAGNOSTIC

PROCEDURE

(Without

CONSULT-II), AT-37.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS FOR SHIFT SOLENOID/V A

Description (Cont’d)

AT-107

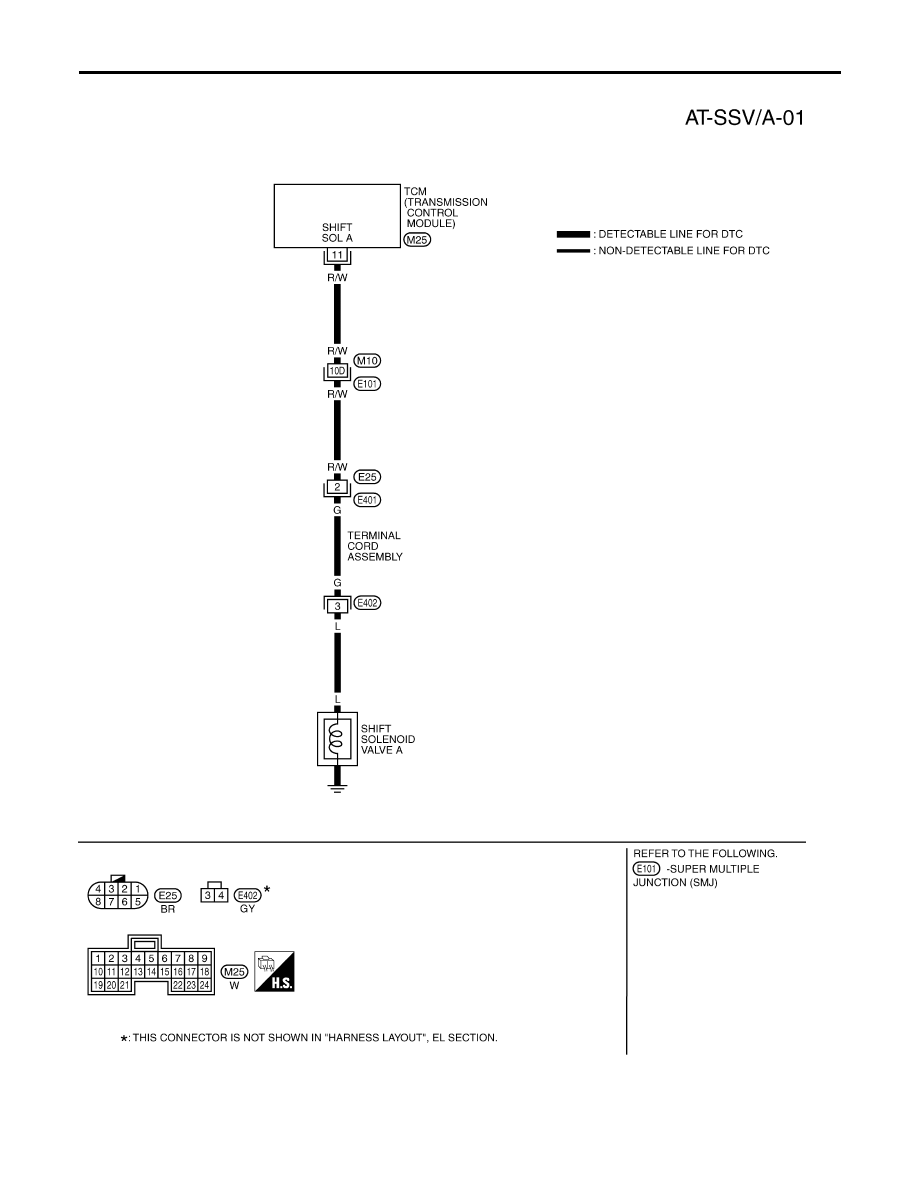

Wiring Diagram — AT — SSV/A

NMAT0225

TAT258

TROUBLE DIAGNOSIS FOR SHIFT SOLENOID/V A

Wiring Diagram — AT — SSV/A

AT-108
