Nissan Almera Tino V10 (2001 year). Manual - part 135

NEL731

5.

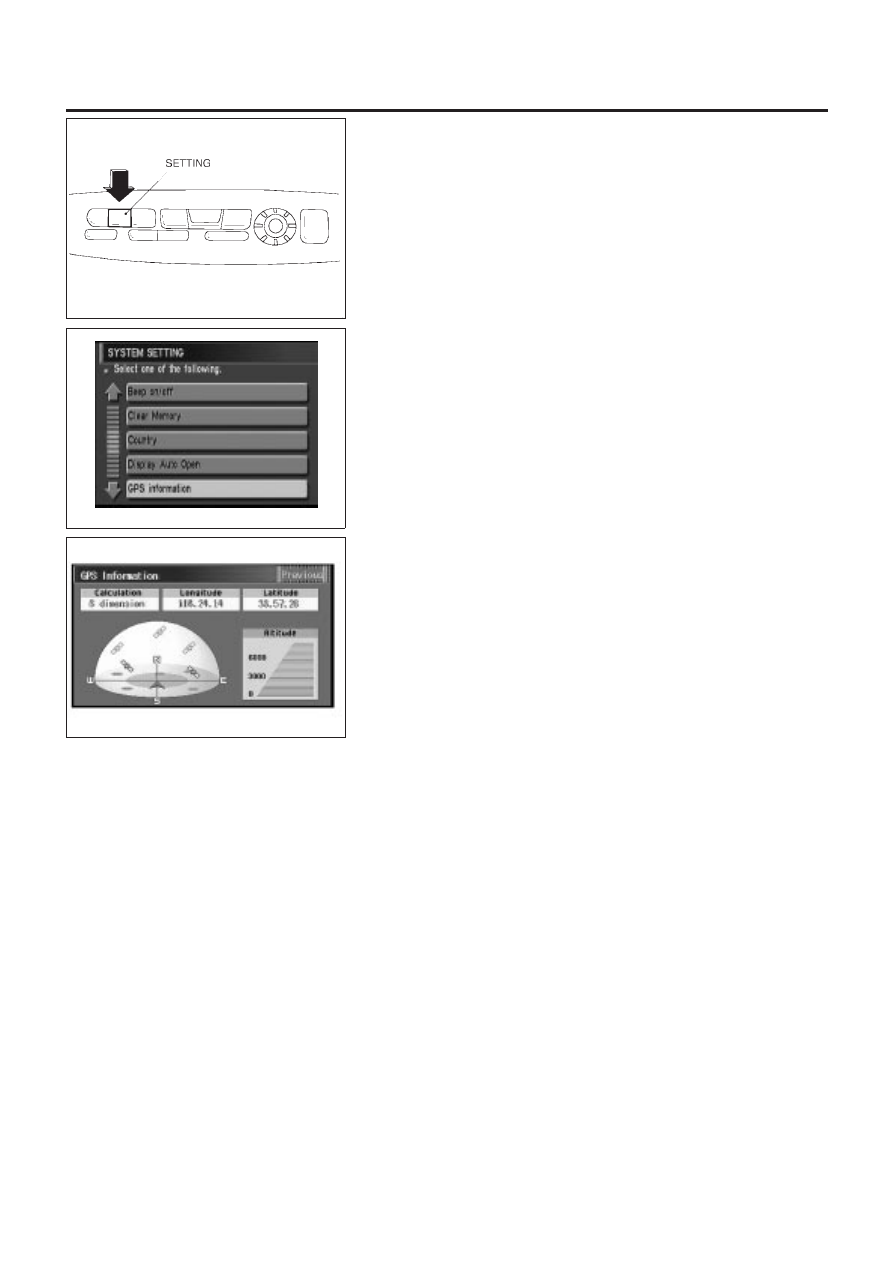

Push “SETTING” switch.

6.

Select “System Setting”.

SEL559X

7.

Select “GPS Information”.

SEL146W

8.

More than one GPS satellite icon turns green. (It may take 1
to 15 minutes.)

NOTE:
Drive the vehicle for a while* in order to change the receiving
condition of the radio wave from the GPS satellite if the GPS
icon does not turn green.
* The driving distance which is necessary depends on the
receiving condition of the radio wave from the GPS satellite.

9.

Push “MAP” switch and check the following.

+

Confirm that the GPS icon on the map turns green.

+

Then the position marker should show the current location.

+

Position marker rotates corresponding to the movement of the
vehicle.

10. Initialization is completed.

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-415

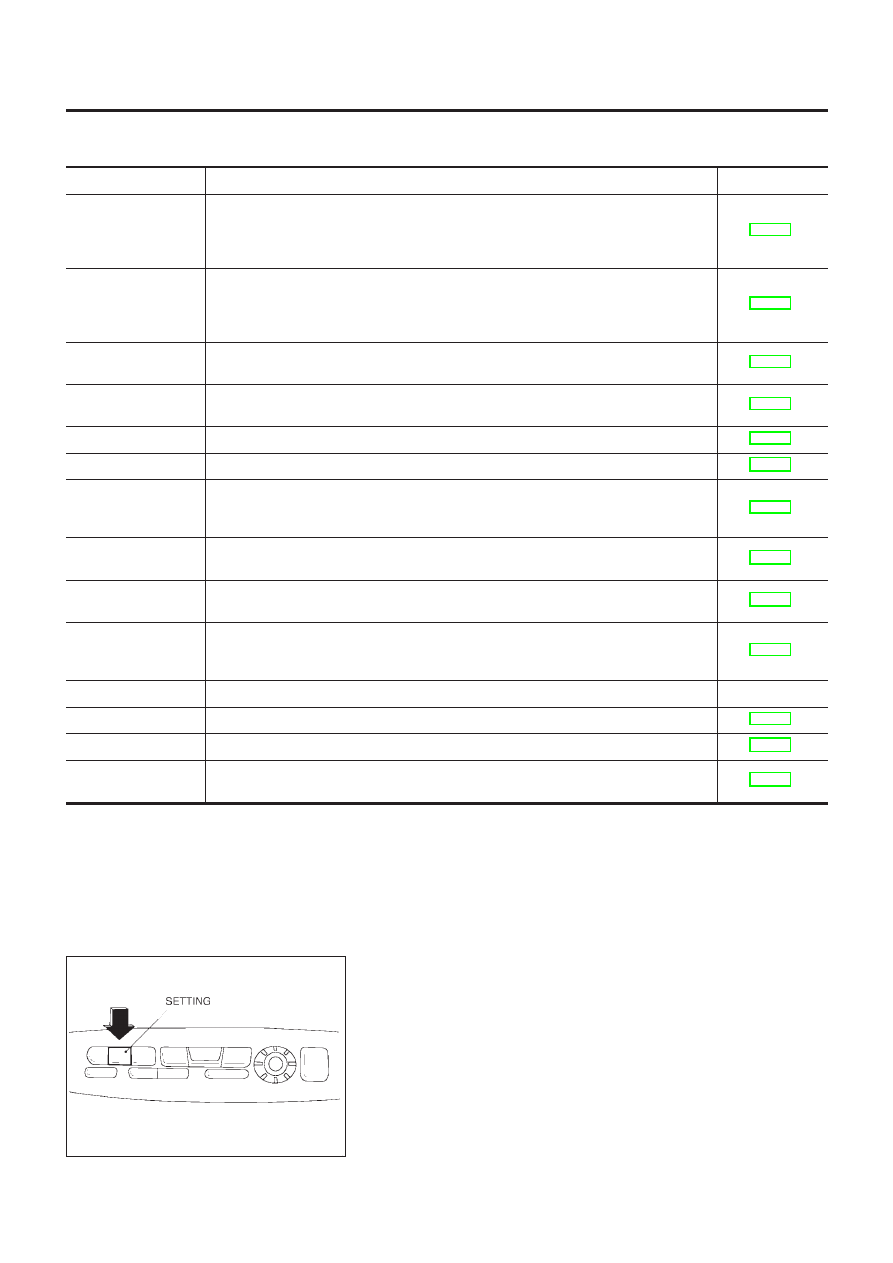

Control Panel Mode

=NLEL0517

APPLICATION ITEMS

NLEL0517S01

Mode

Description

Reference page

Display Auto Open

Display can be set to open by either of the following controls.

+

Display will be opened when OPEN/CLOSE SW is selected with Key SW positioned
ACC.

+

Display will be automatically opened when Key SW is turned from OFF to ACC.

EL-417

GPS Information

The GPS data includes longitude, latitude and altitude (distance above sea level) of the
present vehicle position, and current date and time for the area in which the vehicle is
being driven.
Also indicated are the GPS reception conditions and the GPS satellite position.

EL-417

Language

Language can be selected for the display and voice guidance.
Use the program CD-ROM disk to change the language.

EL-418

Quick Stop Customer
Setting

One facility of your selection can be added to your Quick Stop.

EL-418

Route Priorities

Priorities of search request and automatic re-searching can be set for route search.

EL-418

Tracking

Tracking to the present vehicle position can be displayed.

EL-419

Display Setting

The following display settings can be customized.

+

Display color (Day mode or Night mode)

+

Brightness of display

EL-419

Heading

Heading of the map display can be customized for either north heading or the actual
driving direction of the vehicle.

EL-420

Nearby Display Icons

Icons of facilities can be displayed.
Facilities to be displayed can be selected from the variety selections.

EL-420

Adjust Current Loca-
tion

Current location of position marker can be adjusted. Direction of position marker also
can be calibrated when heading direction of the vehicle on the display is not matched
with the actual direction.

EL-421

Avoid Area Setting

A particular area can be avoided when routing.

—

Beep On/Off

Beep sounds which corresponds to the system operation can be activated/deactivated.

EL-421

Clear Memory

Address book, Previous destination or Avoid area can be deleted.

EL-422

Country

When two or more countries are included in one CD-ROM disk, the destination can be
selected from the country name.

EL-422

NEL731

HOW TO PERFORM CONTROL PANEL MODE

NLEL0517S02

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

+

For further procedures, refer to the following pages which
describe each application item of the control panel mode.

NAVIGATION SYSTEM

Control Panel Mode

EL-416

SEL619X

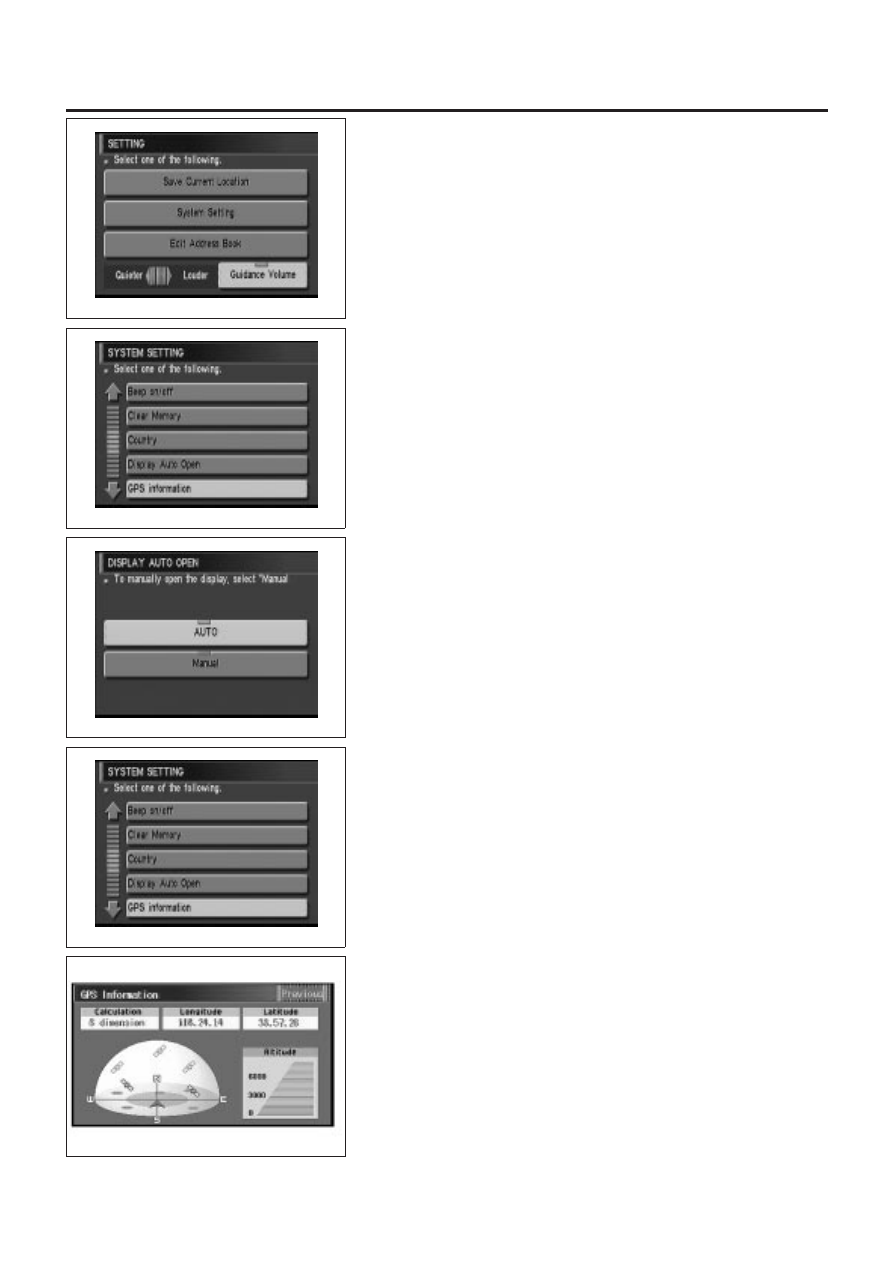

“DISPLAY AUTO OPEN” MODE

NLEL0517S03

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

SEL620X

5.

Select “Display Auto Open”.

SEL621X

6.

Select “Auto” or “Manual” icon.

+

To manually open the display, select “Manual”.

+

To automatically open the display, select “Auto”.

7.

Push “MAP” switch, then the display will go back to the current
location map.

SEL559X

“GPS INFORMATION” MODE

NLEL0517S04

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “GPS information”.

SEL146W

6.

Then GPS information will be displayed.

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-417

SEL565X

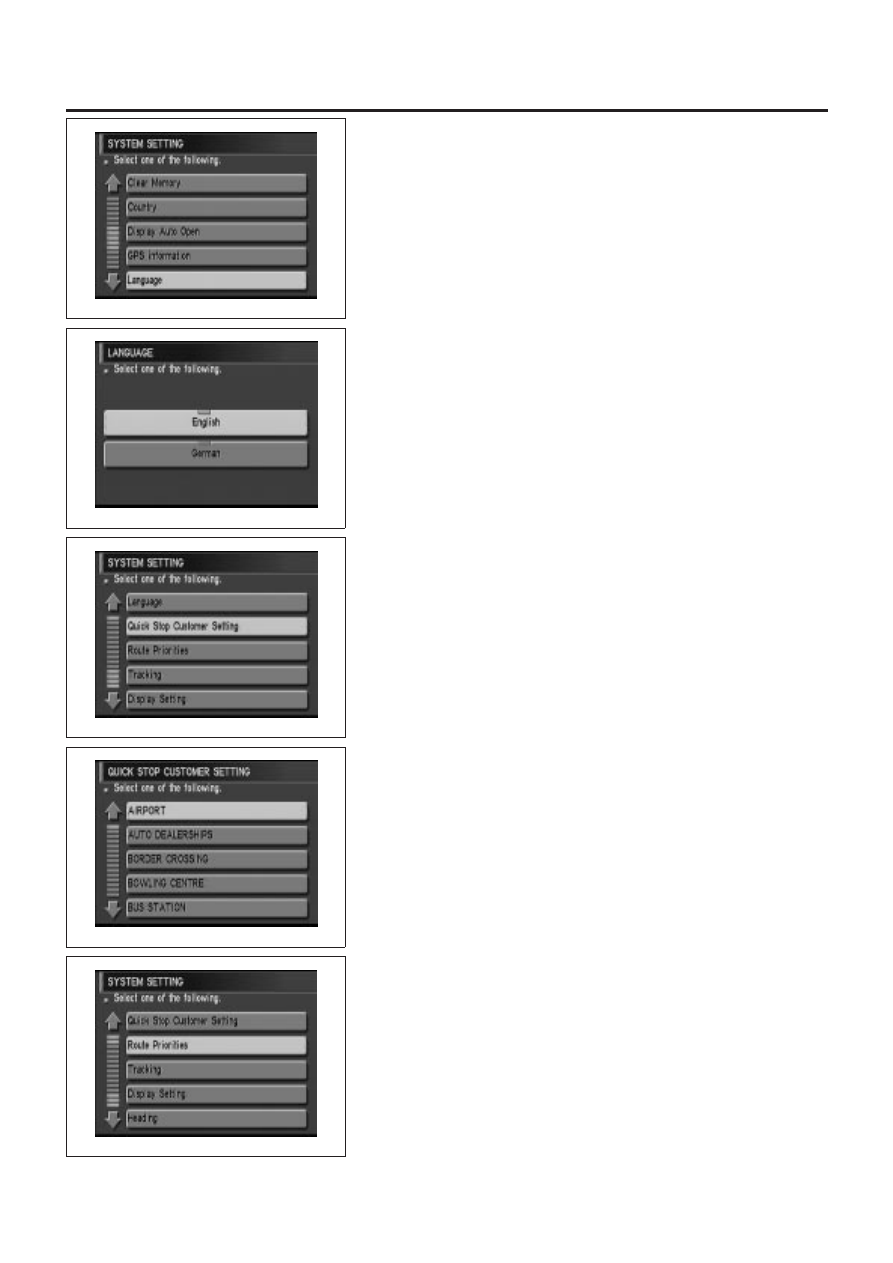

“LANGUAGE” MODE

=NLEL0517S05

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Language”.

SEL566X

6.

Select “English” or “German” icon.

+

When display indicates English, select “English”.

+

When display indicates German, select “German”.

7.

Push “MAP” switch, then the display will go back to the current
location map.

NOTE:
Use the program CD-ROM disk to change the language.

SEL543X

“QUICK STOP CUSTOMER SETTING” MODE

NLEL0517S06

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Quick Stop Customer Setting”.

SEL544X

6.

Select an item from the list.

SEL545X

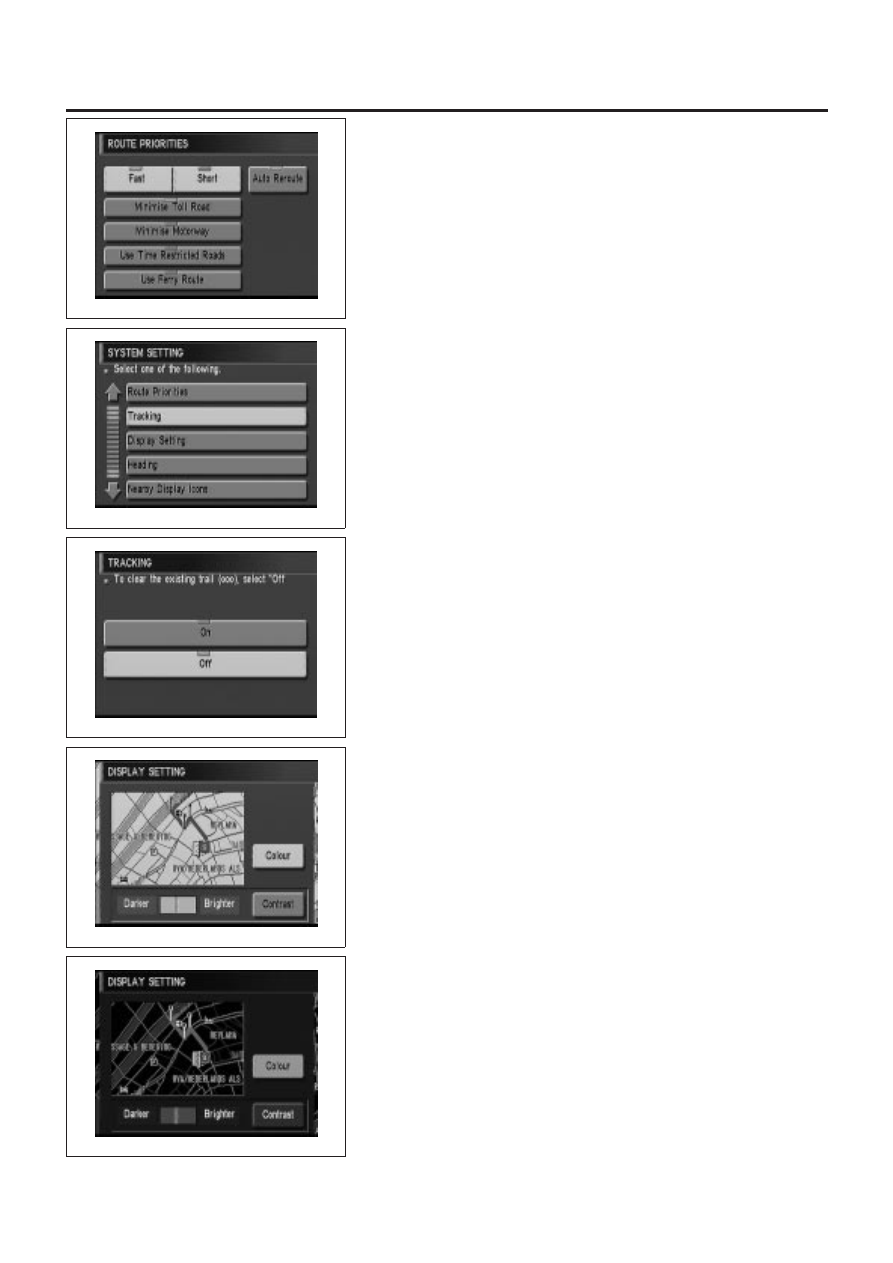

“ROUTE PRIORITIES” MODE

NLEL0517S07

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Route Priorities”.

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-418

SEL546X

6.

Select an item from the list.

SEL547X

“TRACKING” MODE

NLEL0517S08

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Tracking”.

SEL548X

6.

Select “On” or “Off” icon.

+

To leave no trail on the map, select “Off”.

+

To leave a trail in the map, select “On”.

7.

Push “MAP” switch, then the display will go back to the current
location map.

NOTE:
When a trail display is turned OFF, trail data is erased from the
memory.

SEL560X

SEL561X

“DISPLAY SETTING” MODE

NLEL0517S09

Display Color Setting

NLEL0517S0901

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Color”. Display color will change to Day mode/Night
mode.

6.

Select “MAP” switch, then the display will go back to the cur-
rent location map.

NOTE:

+

Display color can be changed independently when light-
ing switch is turned on and off.

+

Initial setting of the color is as follows:
When lighting switch is turned off: Day mode
When lighting switch is turned on: Night mode
Day mode: White background
Night mode: Black background

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-419

SEL562X

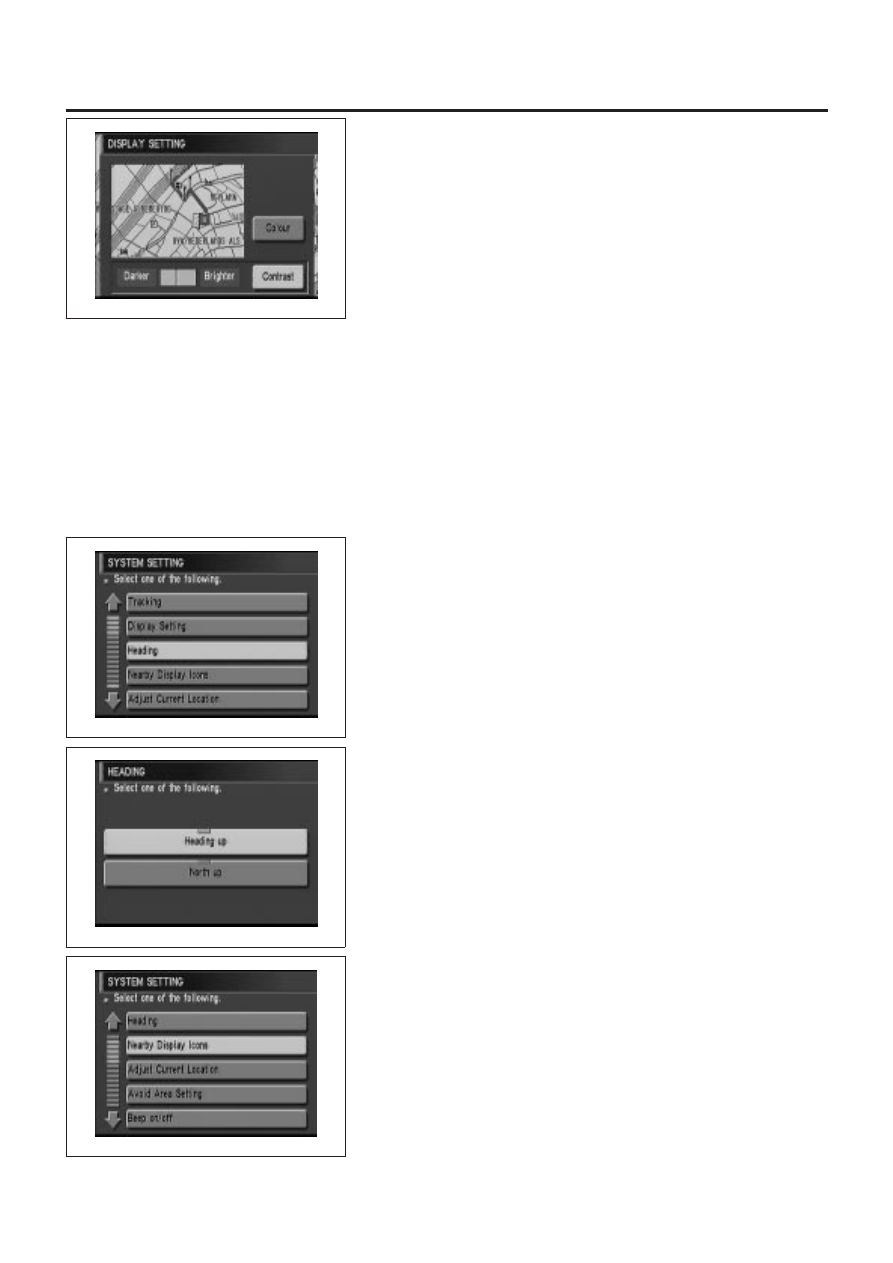

Brightness Setting

NLEL0517S0902

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Bright” or “Dark” to adjust the brightness of display.

6.

Select “MAP” switch, then the display will go back to the cur-
rent location map.

NOTE:
Display brightness can be adjusted independently when light-
ing switch is turned on and off.

SEL549X

“HEADING” MODE

NLEL0517S10

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Heading”.

SEL550X

6.

Select “Heading up” or “North up” icon.

+

To display North up, select “North up”.

+

To display the car heading up, select “Heading up”.

7.

Push “MAP” switch, then the display will go back to the current
location map.

SEL551X

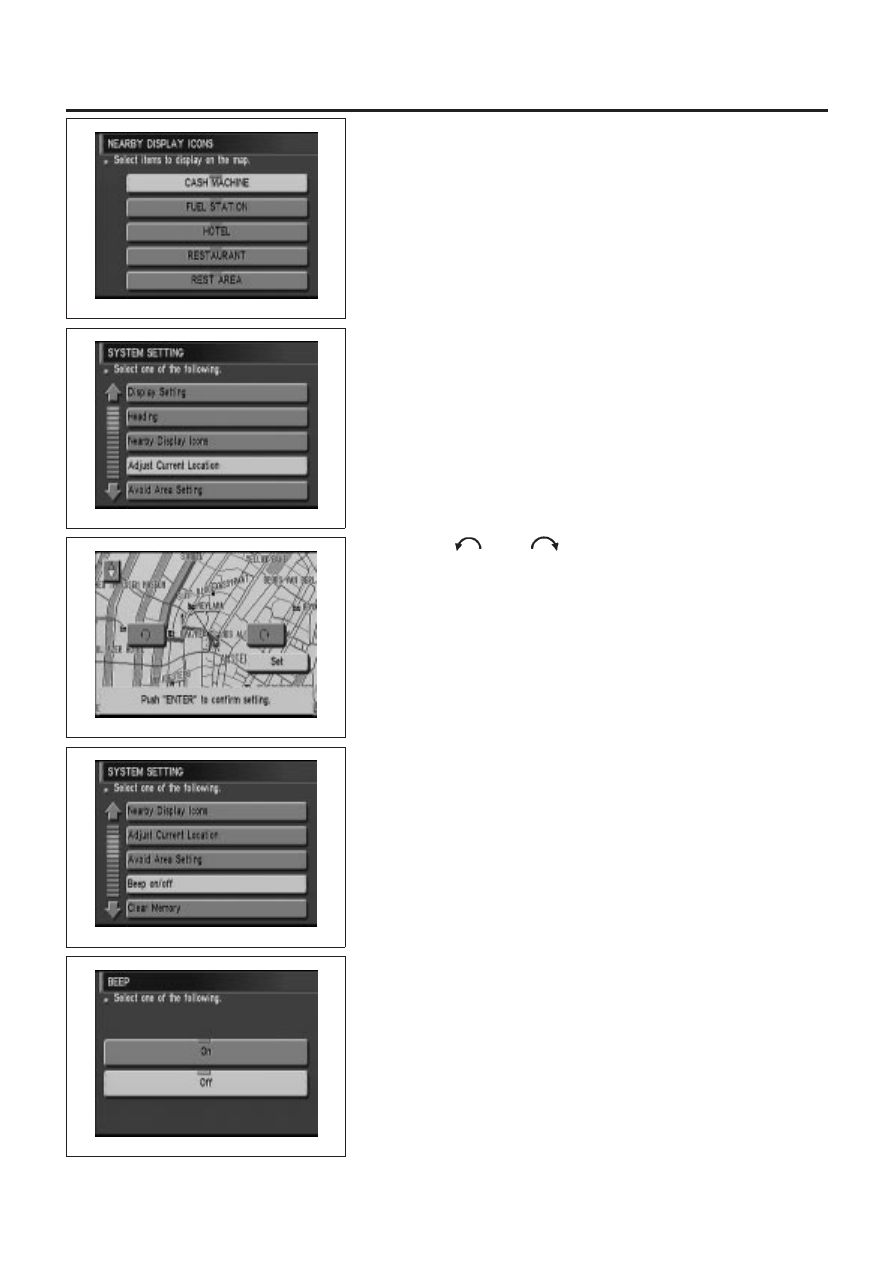

“NEARBY DISPLAY ICONS” MODE

NLEL0517S11

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Nearby Display Icons”.

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-420

SEL552X

6.

Select and touch an item on the list.

7.

Push “MAP” switch, then the display will go back to the current
location map.

SEL553X

“ADJUST CURRENT LOCATION” MODE

NLEL0517S12

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Adjust Current Location”.

SEL554X

6.

Select “

” or “

” to calibrate the heading direction.

(Arrow marks will rotate corresponding to the calibration key.)

7.

Select “Set”. Then the vehicle mark will be matched to the
arrow mark.

8.

Display will show “Heading direction has been calibrated” and
then go back to the current location map.

SEL555X

“BEEP ON/OFF” MODE

NLEL0517S13

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Touch “Beep On/Off”.

SEL556X

6.

Select “On” or “Off” icon.

+

If you want the beep sound, select “On”.

+

If you do not want the beep sound, select “Off”.

7.

Push “PREVIOUS” switch, then the display will go back to the
current location map.

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-421

SEL557X

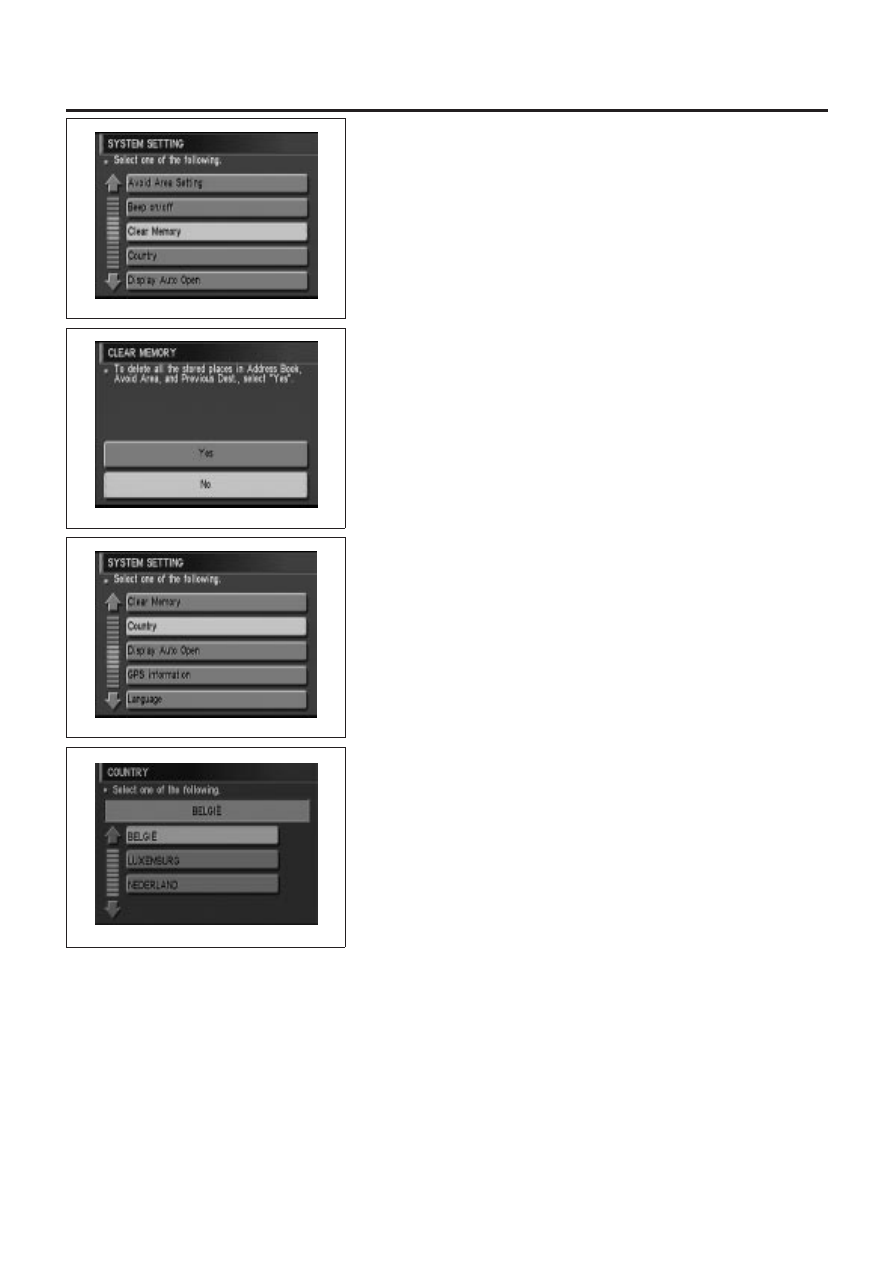

“CLEAR MEMORY” MODE

=NLEL0517S14

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Clear Memory”.

SEL558X

6.

To delete all the stored places in “Address Book”, “Avoid Area”
and “Previous Dest”, select “Yes”.

SEL567X

“COUNTRY” MODE

NLEL0517S15

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Select “System Setting”.

5.

Select “Country”.

SEL653X

6.

Select and touch an item on the list.

NAVIGATION SYSTEM

Control Panel Mode (Cont’d)

EL-422

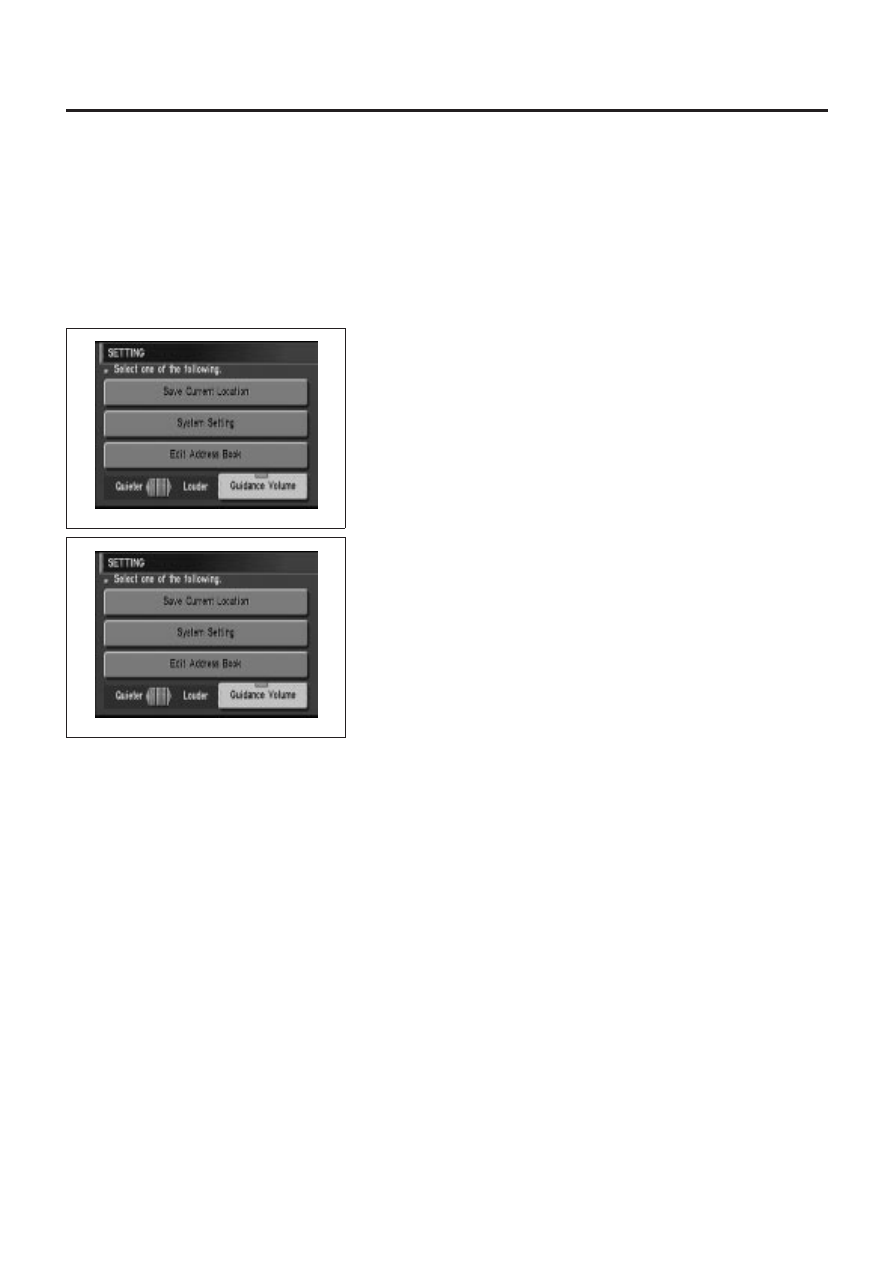

Guide Volume Setting

=NLEL0518

DESCRIPTION

NLEL0518S01

Following voice guidance setting can be changed.

+

Voice guidance activation/deactivation

+

Voice volume of the guidance

SEL563X

ACTIVATION/DEACTIVATION SETTING

NLEL0518S02

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

The voice prompt can be turned on/off by pressing the “Guid-
ance Volume” button.

SEL563X

VOICE VOLUME SETTING

NLEL0518S03

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push “SETTING” switch.

4.

Volume of the voice can be controlled by bending the joystick
to left/right.

NAVIGATION SYSTEM

Guide Volume Setting

EL-423

Anti-theft System

=NLEL0519

RHD MODELS

NLEL0519S01

Description
By integrating the Navigation System in the vehicle’s interior and linking it to the vehicle’s immobilizer system,
the possibility of the Navigation unit being stolen is effectively reduced. Each time the Navigation System is
switched on, the Navigation System will start up communication with the vehicle’s immobilizer control unit
(IMMU) and verify an identification code. If communication cannot be established, or the verified code is
incorrect, the Navigation System will lock up showing “ANTI-THEFT FUNCTION” on the Navigation display.

The 4-digit PIN must be entered when the display shows “enter your PIN” at the time the vehicle is purchased.
The 4–digit PIN is required to input after disconnecting and reconnecting of battery cable or connectors for
Navigation system.

LHD MODELS

NLEL0519S02

Description
The 4-digit PIN must be entered when the display shows “enter your PIN” at the time the vehicle is purchased.
The 4–digit PIN is required to input after disconnecting and reconnecting of battery cable or connectors for
Navigation system.

NAVIGATION SYSTEM

Anti-theft System

EL-424

SEF094Y

CONSULT-II

=NLEL0520

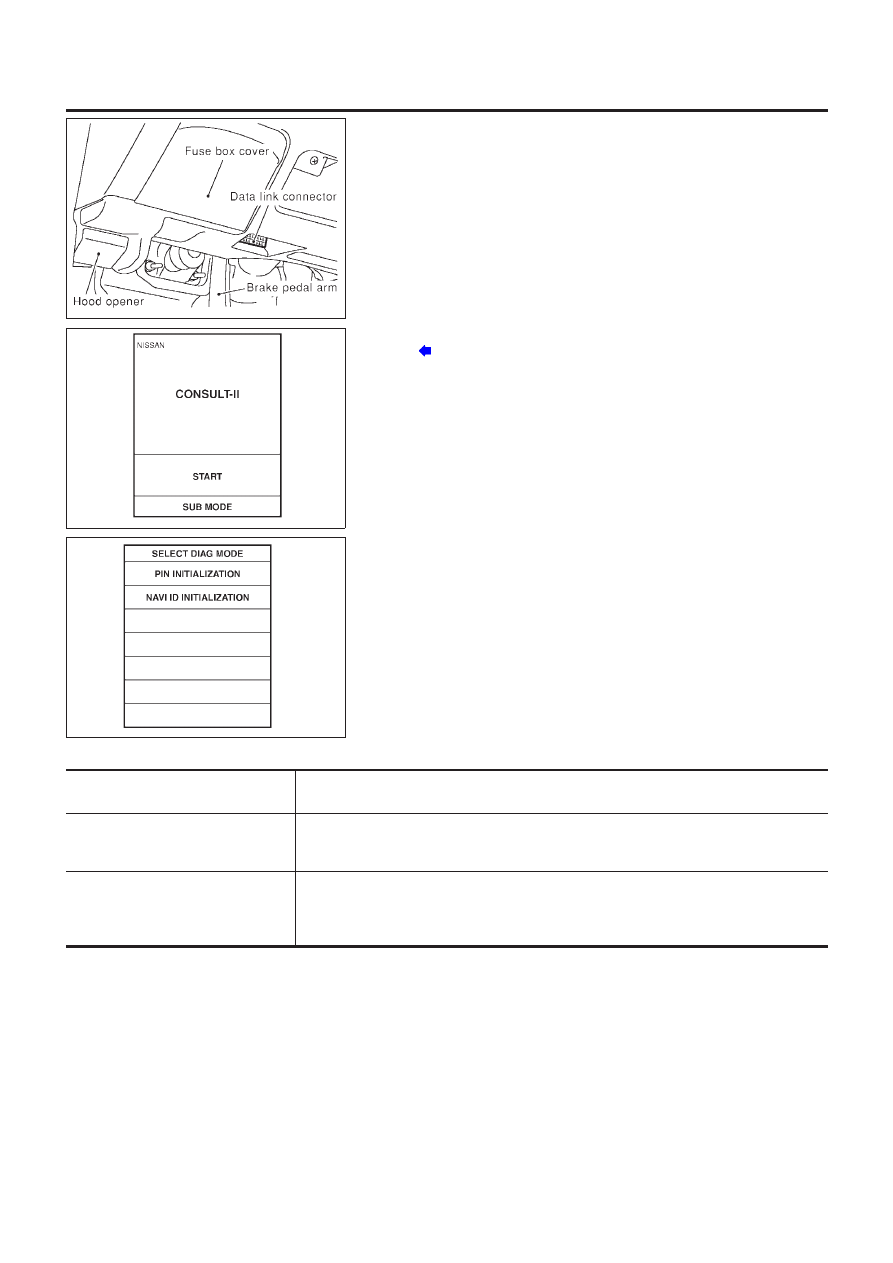

CONSULT-II INSPECTION PROCEDURE

NLEL0520S01

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to data link connector.

PBR455D

3.

Insert NVIS (NATS) program card into CONSULT-II.

: Program card

NATS-AEN00B

4.

Turn ignition switch ON.

5.

Touch “START”.

SEL517X

6.

Perform each diagnostic test mode according to each service
procedure.

For further information, see the CONSULT-II Operation
Manual, NATS.

CONSULT-II DIAGNOSTIC TEST MODE FUNCTION

NLEL0520S02

CONSULT-II DIAGNOSTIC TEST

MODE

Description

PIN INITIALIZATION

Navigation system will be locked when the vehicle’s owner enters the wrong PIN five con-
secutive times.
To release the lock, use “PIN INITIALIZATION”.

NAVI ID INITIALIZATION

In normal times regulation codes are being communicated between Navigation Control
Unit and Dongle Control Unit.
Use “NAVI ID INITIALIZATION” to match the codes when either one has been replaced
due to breakdown or etc.

NOTE:
When any initialization is performed, all NAVI ID and PIN pre-
viously registered will be erased and then must be registered
again.

NAVIGATION SYSTEM

CONSULT-II

EL-425

Trouble Diagnoses

=NLEL0521

SYMPTOM CHART

NLEL0521S01

Symptom

Diagnoses/service procedure

Reference

page

Any function of the system
does not operate.

Check power supply and ground circuit for NAVI control unit.

EL-429

Strange screen color or
unusual screen brightness.

1. Check “Display Setting” MODE.

EL-419

2. Check display in “Diagnose the Display” MODE.

EL-410

The display is not dimmed
when turning lighting switch
to ON.

1. Check “Display Setting” MODE.

EL-419

2. Check lighting switch signal input to NAVI control unit correctly in “Diagnosis for
the signals from the car” MODE.

EL-408

No navigation guide voice
are heard from front driver
side speaker.

1. Check “Guide Volume Setting”.

EL-423

2. Check speaker relay.

EL-430

Beep does not sound when
the system guides route.

Check “Beep On/Off” MODE.

EL-421

Position marker does not
trace along the route being
traveled.

Go to “WORK FLOW FOR NAVIGATION INSPECTION”.

EL-427

Position marker does not
indicate forward or backward
movement.

Check reverse signal input to NAVI control unit correctly by “Diagnosis for the sig-
nals from the car” MODE.

EL-408

Radio wave of GPS cannot
be received. (GPS marker
on the display does not
become green color.)

1. Is there anything obstructing the GPS antenna on the rear parcel finisher?
(GPS antenna located under the rear parcel finisher.)

—

2. Check GPS radio wave receive condition in “GPS Information MODE”.

EL-417

3. Check GPS antenna in “Self Diagnosis” MODE.

EL-402

Heading direction of position
marker does not match
vehicle direction.

1. Perform “Adjust Current Location” MODE.

EL-421

2. Go to “WORK FLOW FOR NAVIGATION INSPECTION”.

EL-427

Stored location in the
address book and other
memory functions are lost
when battery is disconnected
or becomes discharged.

Stored location in the address book and other memory functions may be lost if the
battery is disconnected or becomes discharged. If this should occur, charge or
replace the battery as necessary and re-enter the information.

—

Map appears grey and can-
not be scrolled.

The current location in the memory is out of the map data area. Perform “Initialize
Location”.

EL-414

NAVIGATION SYSTEM

Trouble Diagnoses

EL-426

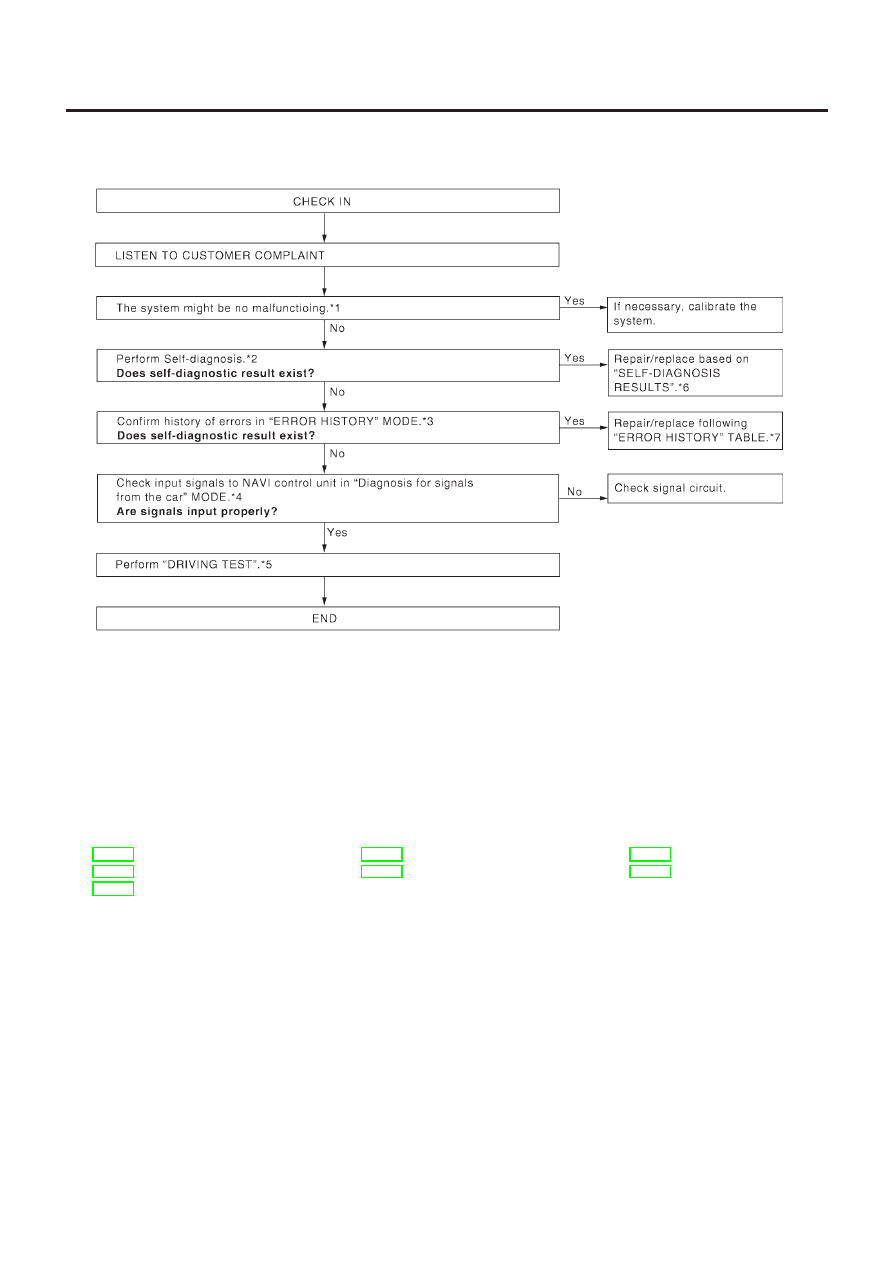

WORK FLOW FOR NAVIGATION INSPECTION

=NLEL0521S02

SEL519X

*1: EL-432
*2: EL-401
*3: EL-404

*4: EL-408
*5: EL-428

*6: EL-403
*7: EL-406

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-427

DRIVING TEST

=NLEL0521S03

During the driving test, diagnose the system by checking the dif-
ference of symptoms with each sensor ON or OFF.

Test Pattern 1

NLEL0521S0301

Test method in which current position adjustment is not made
according to GPS data.

+

Remove the GPS antenna connector from the NAVI control
unit. Drive the vehicle.
Before driving the vehicle, perform “Adjust Current Location”
MODE (EL-421).

Test Pattern 2

NLEL0521S0302

Test procedure in which map matching is not used.

+

Before driving the vehicle, perform “Adjust Current Location”
MODE (EL-421). With the ignition switch OFF and the map
CD-ROM removed from the NAVI control unit, drive the
vehicle. After driving the vehicle, reinstall the map CD-ROM.
Compare the saved driving tracks for the vehicle’s current loca-
tion with roads on the map.

Example

NLEL0521S0303

<The position marker consistently indicates the wrong position
when driving in the same area. Determine if this is the result of the
map matching function or the GPS function.>

→

Perform test pattern 1.

<To verify the accuracy of the road configuration shown on the
display>

→

Perform test patterns 1 and 2.

+

Compare the map and the saved driving tracks. The precision
of the saved driving tracks is within several hundred meters.

<To make distance calibration and adjustments>

→

Perform test patterns 1 and 2.

+

Make adjustments by driving the vehicle over a known course
(highway or other road where distances are clearly marked).
Calibrate the distance against the known distance. Use the
formula below.
Calibration value = Screen display distance/Actual distance

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-428

NEL705

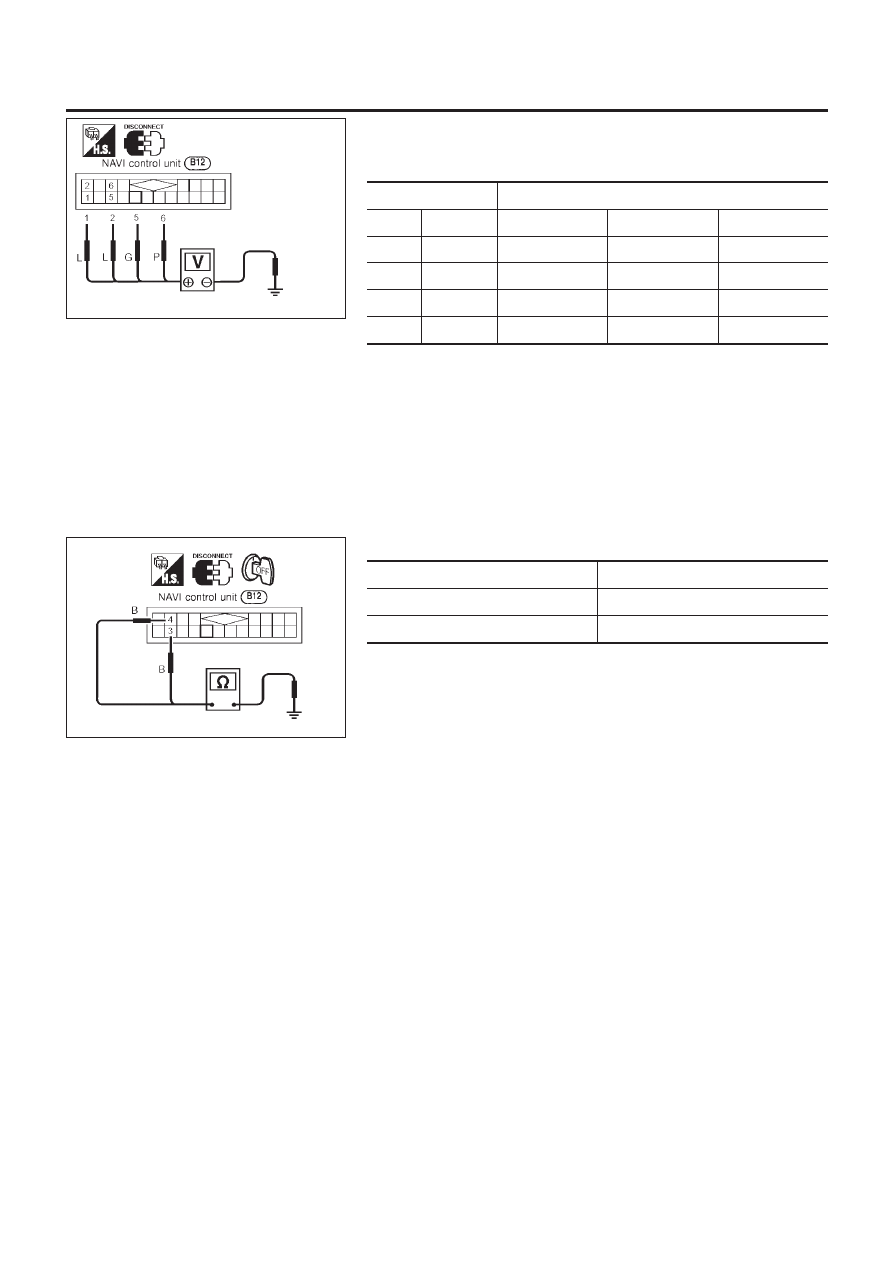

POWER SUPPLY AND GROUND CIRCUIT CHECK FOR
NAVI CONTROL UNIT

=NLEL0521S04

Power Supply Circuit Check

NLEL0521S0401

Terminal

Ignition switch

(+)

(−)

OFF

ACC

ON

1

Ground

Battery voltage

Battery voltage

Battery voltage

2

Ground

Battery voltage

Battery voltage

Battery voltage

5

Ground

0V

0V

Battery voltage

6

Ground

0V

Battery voltage

Battery voltage

If NG, check the following.

+

10A fuse [No. 1, located in the fuse block (J/B)]

+

10A fuse [No. 10, located in the fuse block (J/B)]

+

15A fuse

+

Harness for open or short between fuse and NAVI control unit

NEL706

Ground Circuit Check

NLEL0521S0402

Terminals

Continuity

3 - Ground

Yes

4 - Ground

Yes

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-429

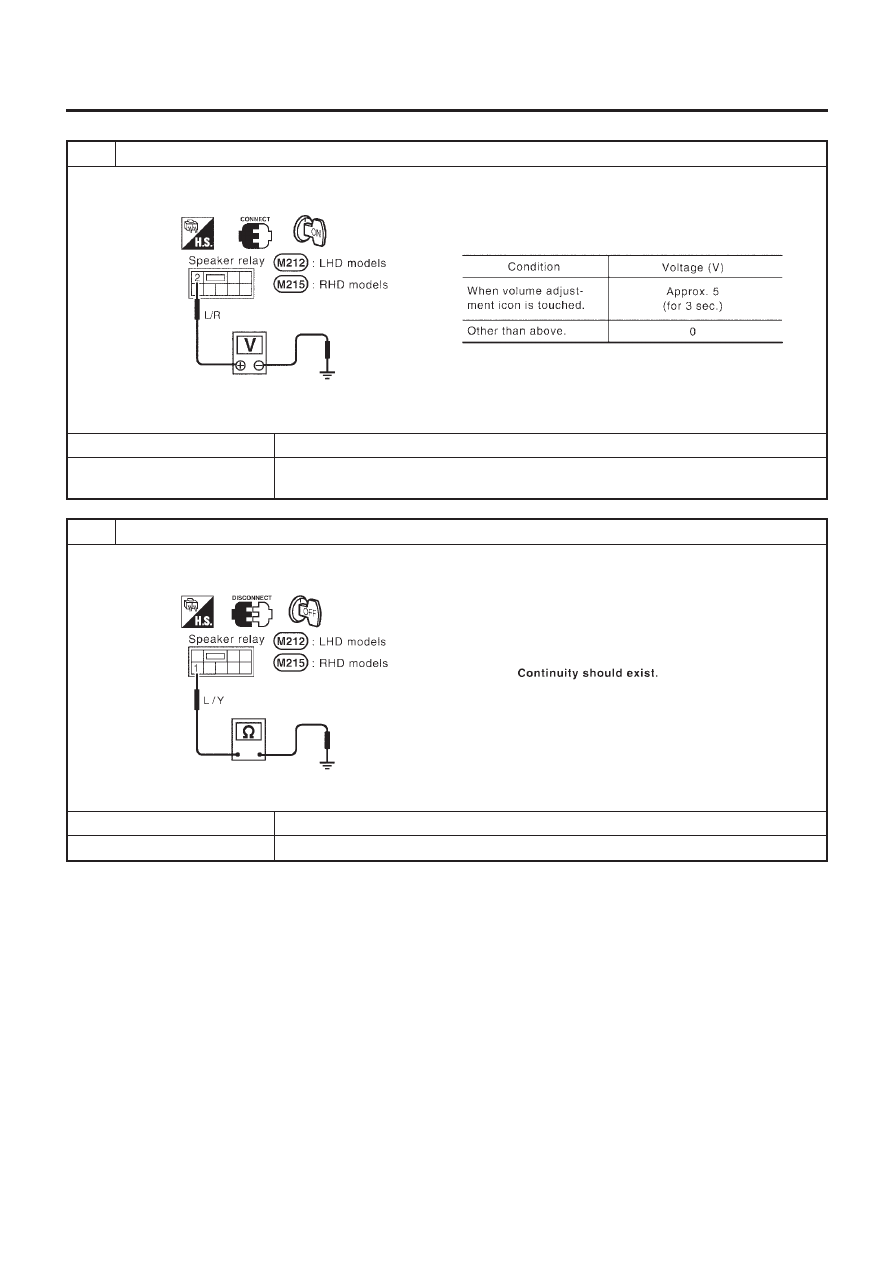

SPEAKER RELAY CHECK

=NLEL0521S05

1

CHECK RELAY ON SIGNAL

1. Push “VOICE” button.
2. Check voltage between speaker relay terminal 2 and ground.

NEL779

OK or NG

OK

©

GO TO 2.

NG

©

Check harness for open or short between NAVI control unit terminal 46 and speaker
relay terminal 2.

2

CHECK GROUND CIRCUIT FOR SPEAKER RELAY

1. Disconnect speaker relay.
2. Check continuity between speaker relay terminal 1 and ground.

NEL780

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness.

NAVIGATION SYSTEM

Trouble Diagnoses (Cont’d)

EL-430
