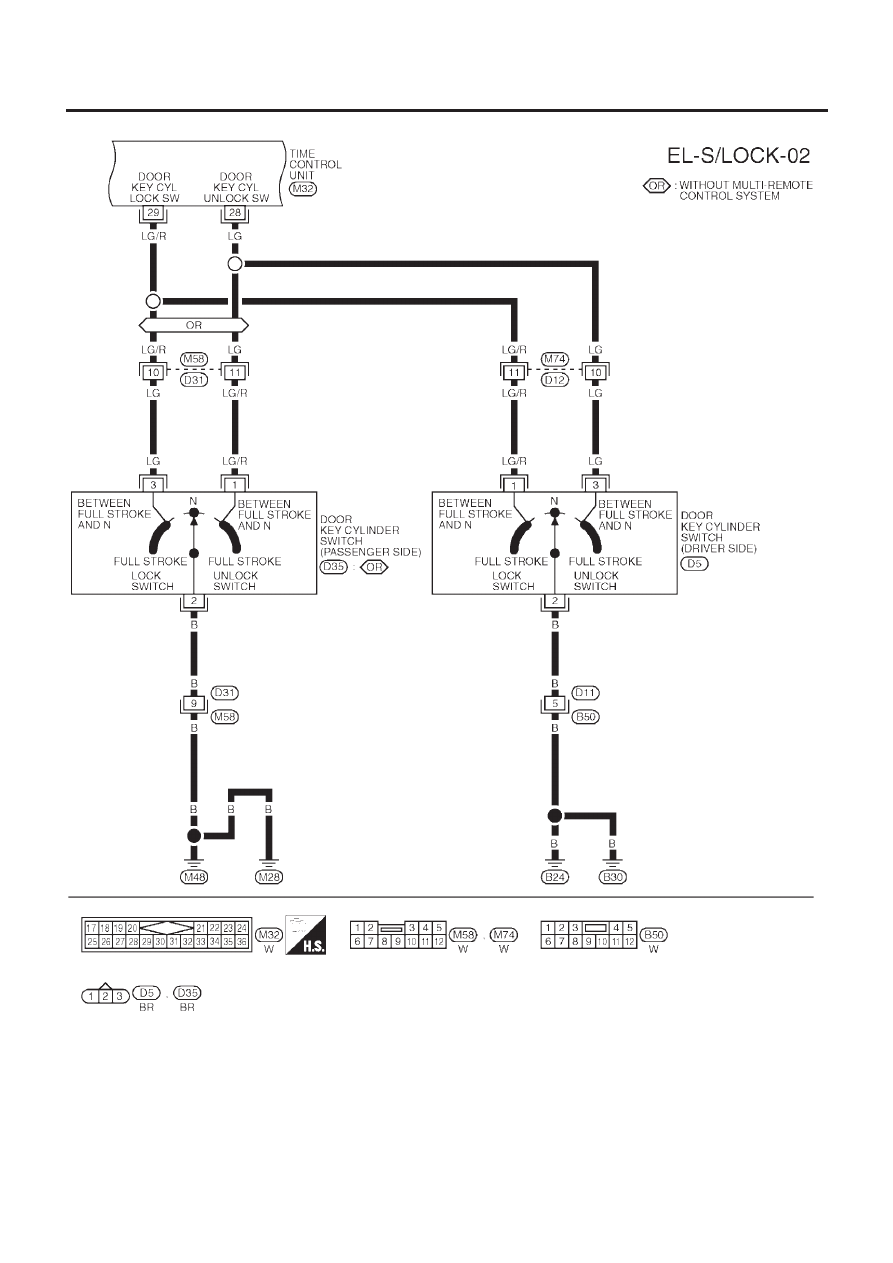

Fig. 2

NLEL0476S1002

YEL942B

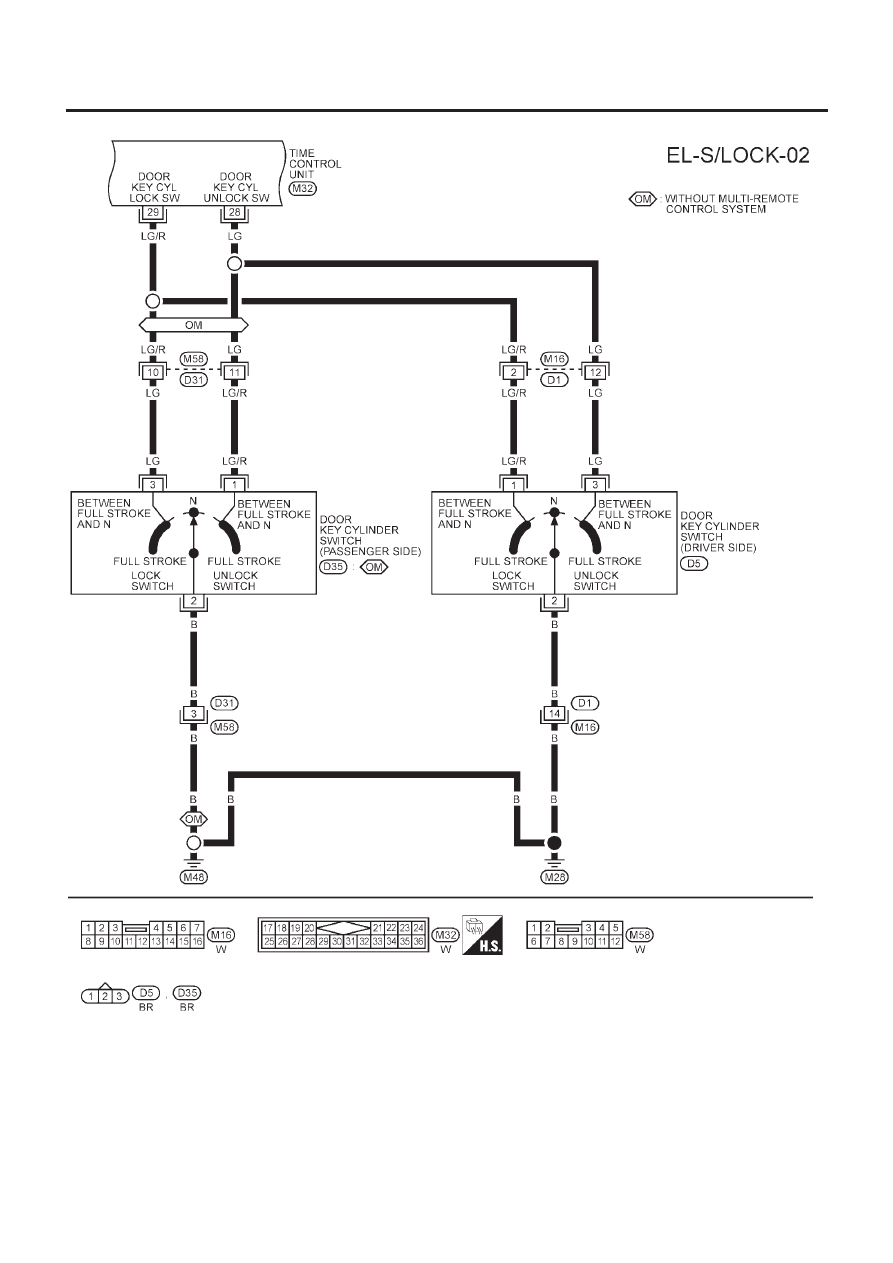

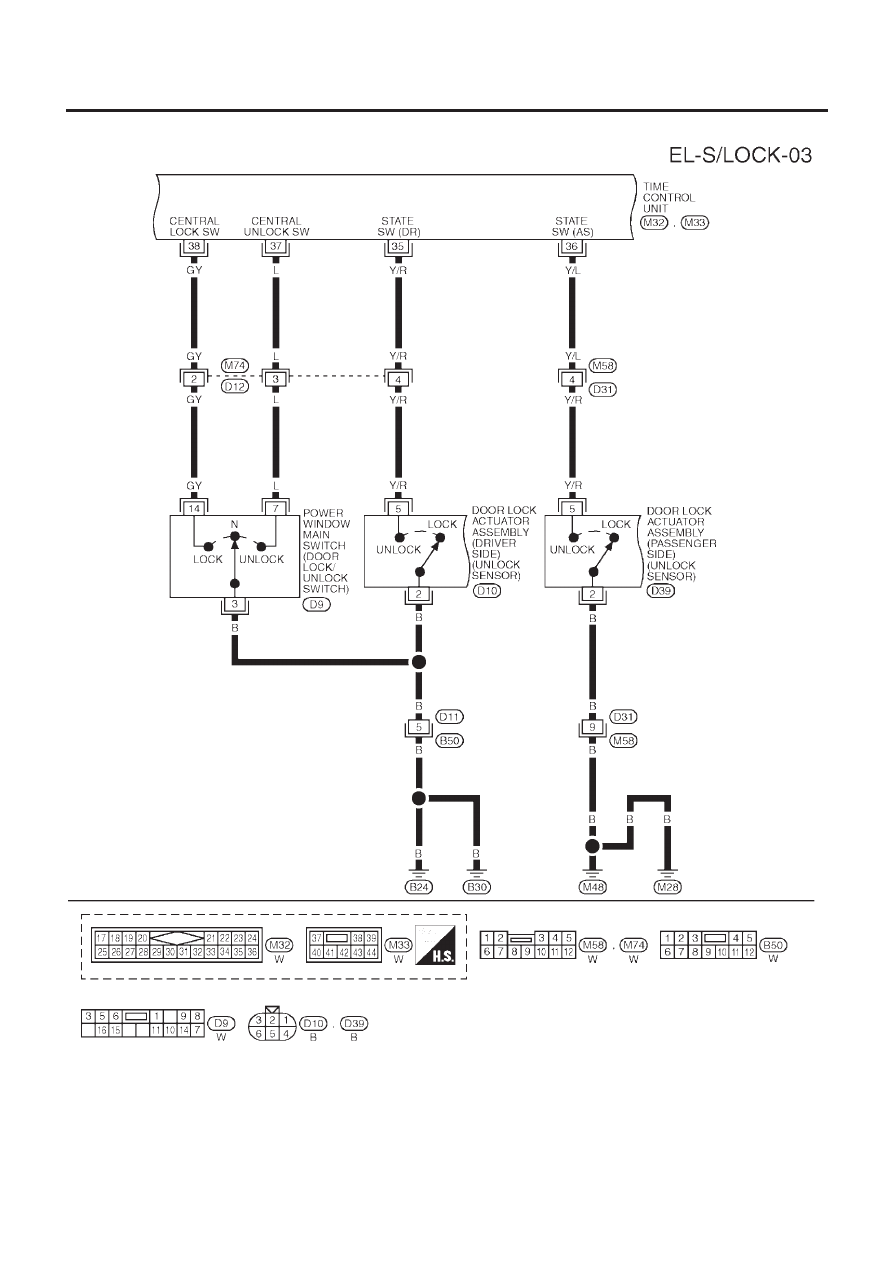

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-287

Fig. 3

NLEL0476S1003

YEL943B

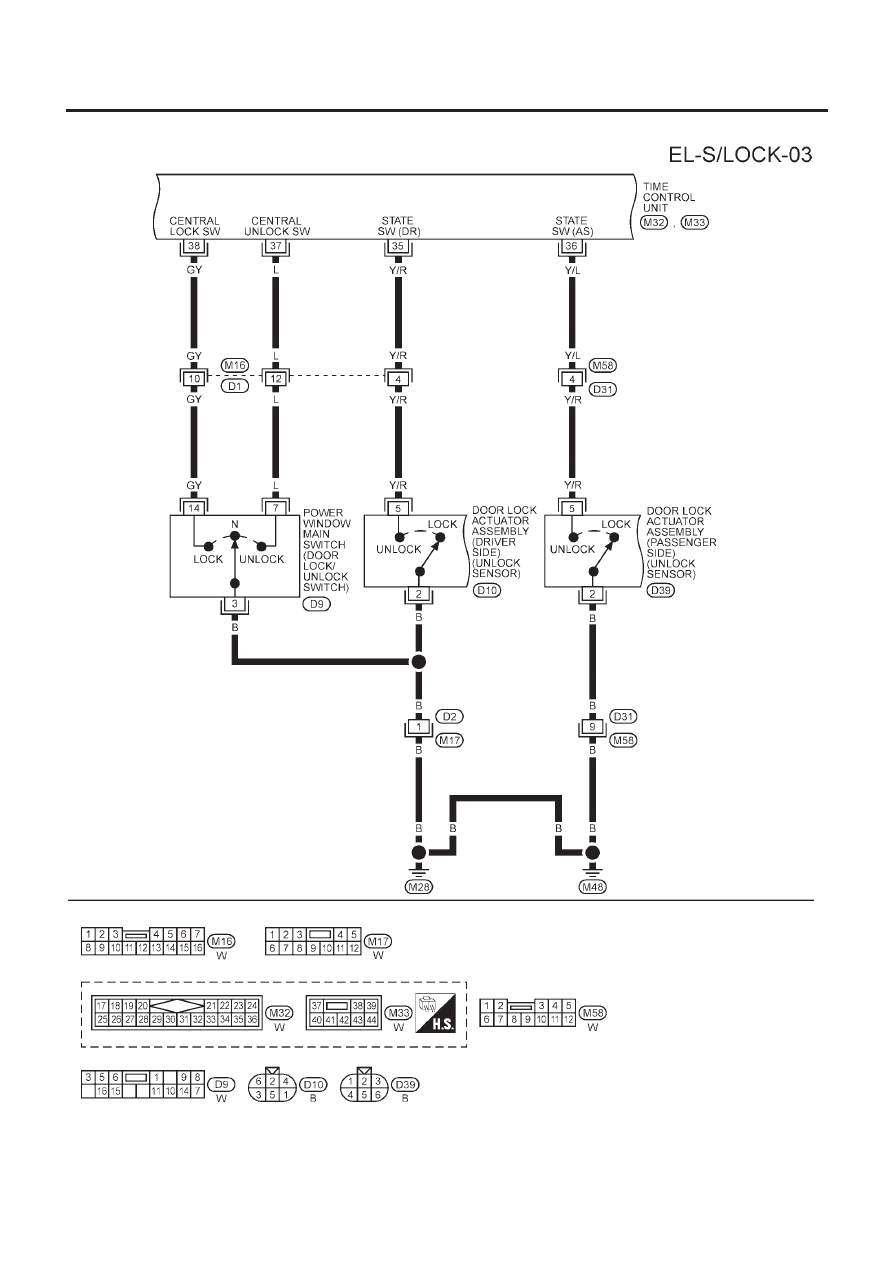

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-288

Fig. 4

NLEL0476S1004

YEL984B

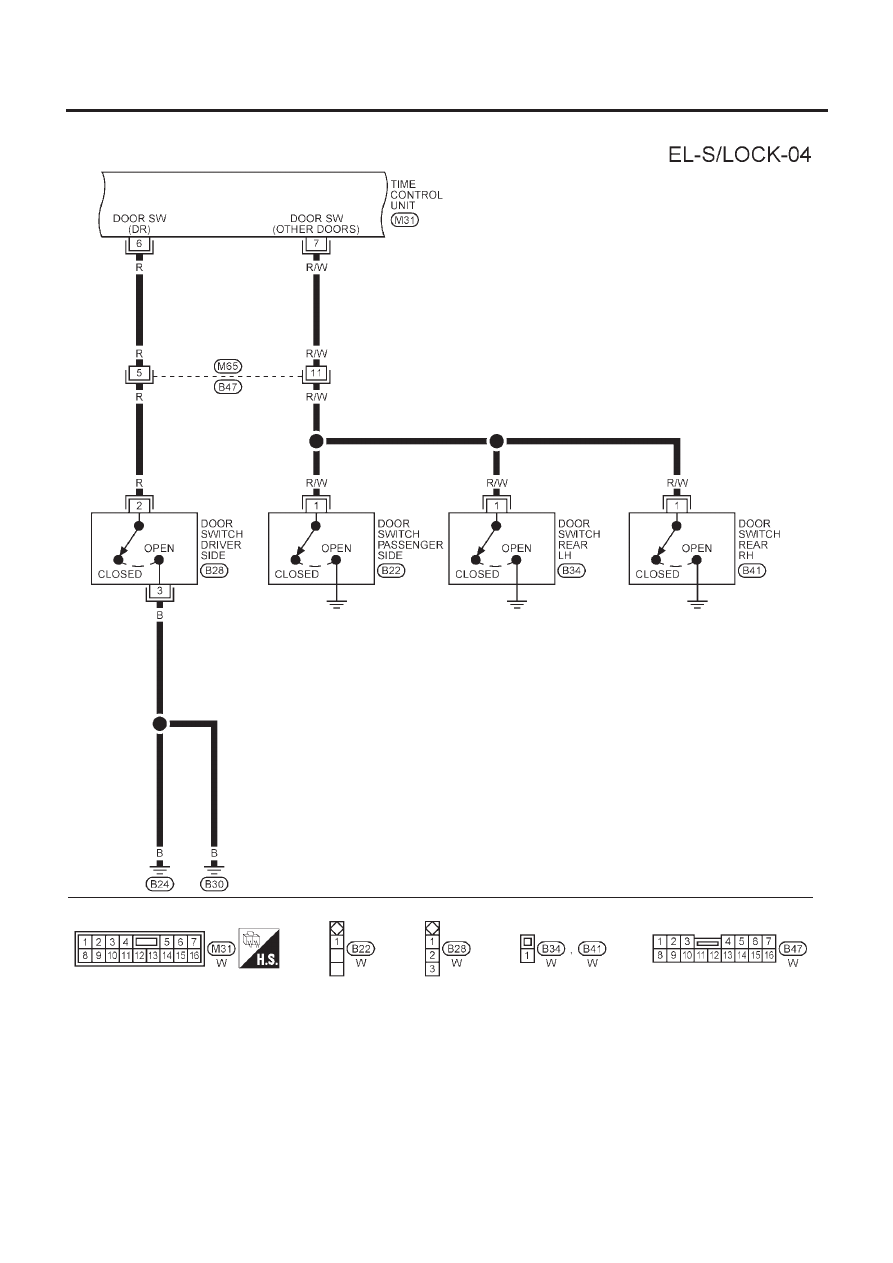

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-289

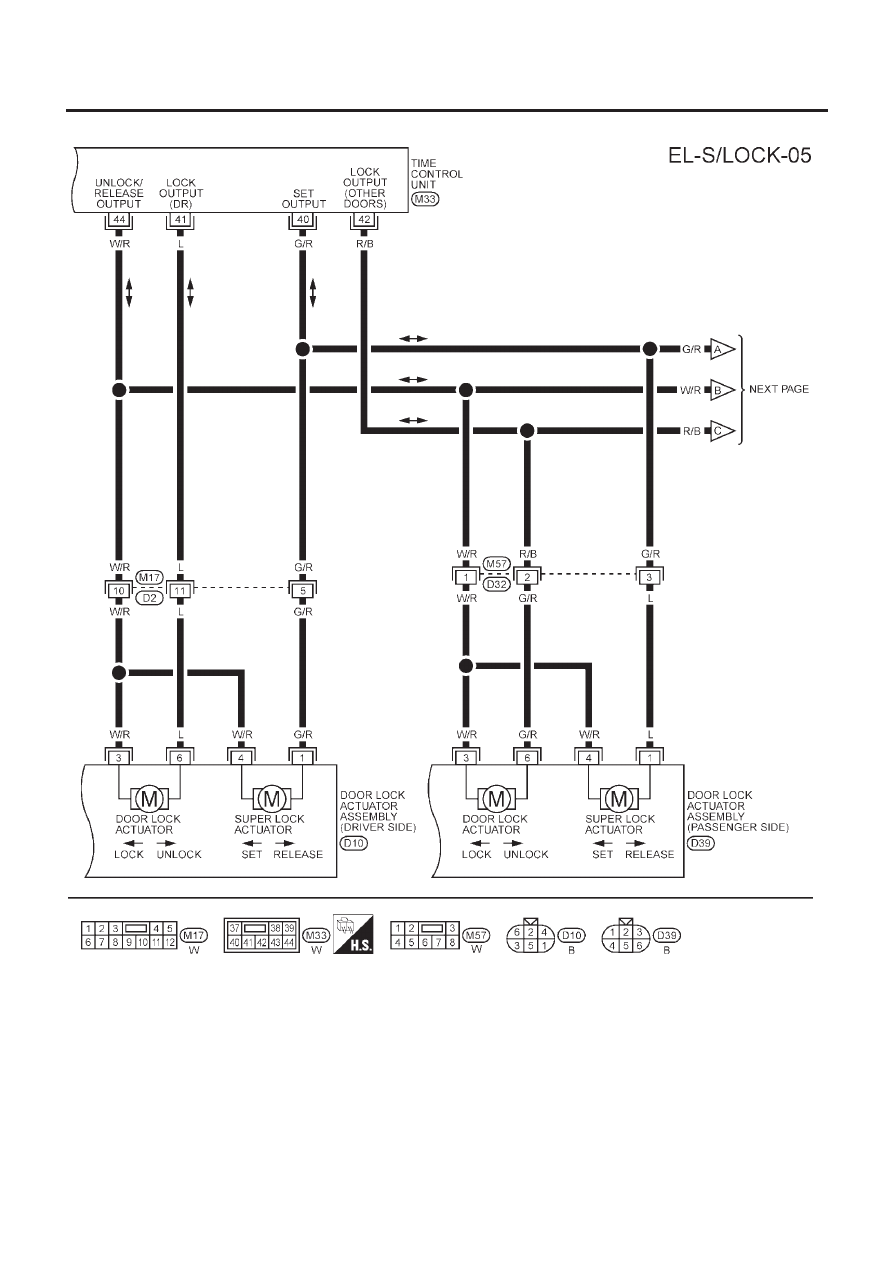

Fig. 5

NLEL0476S1005

YEL944B

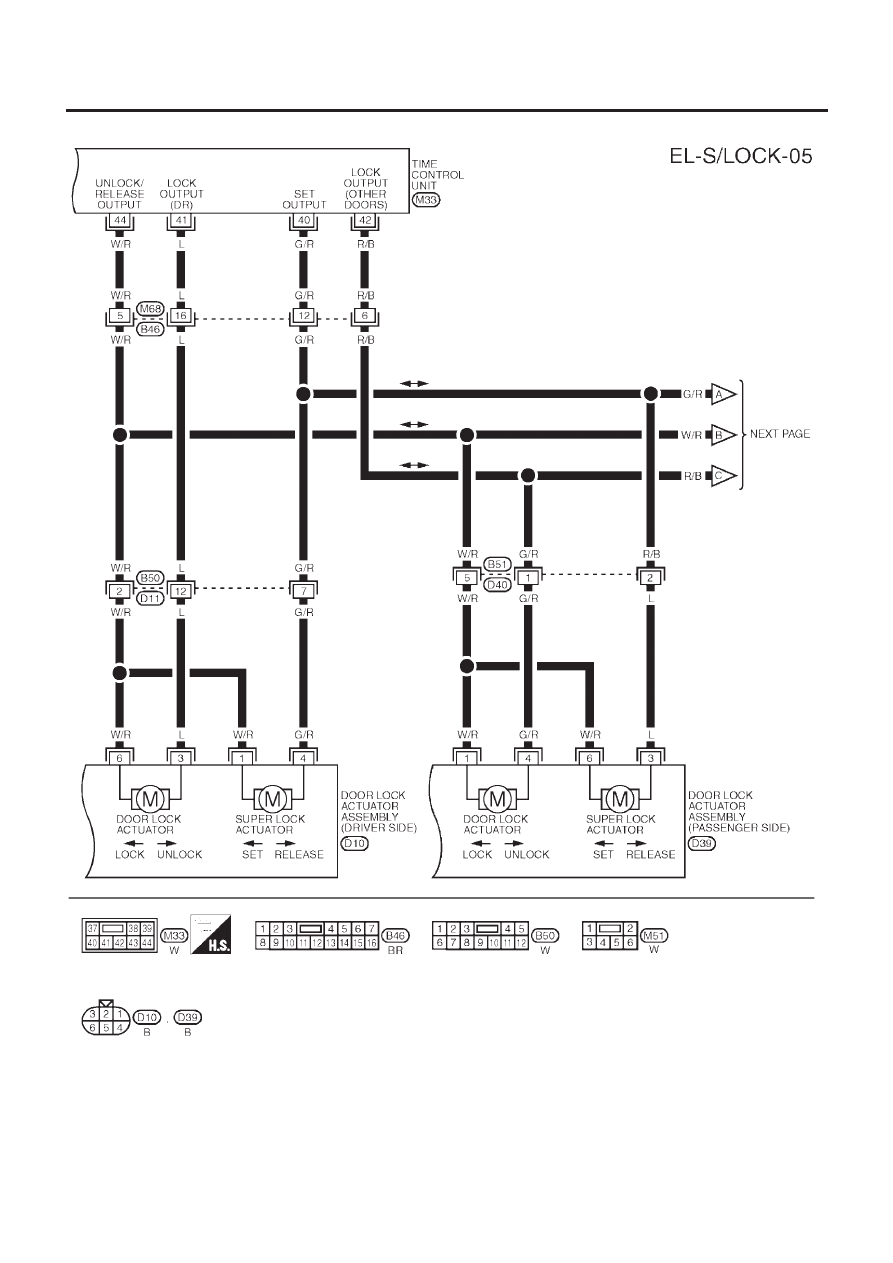

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-290

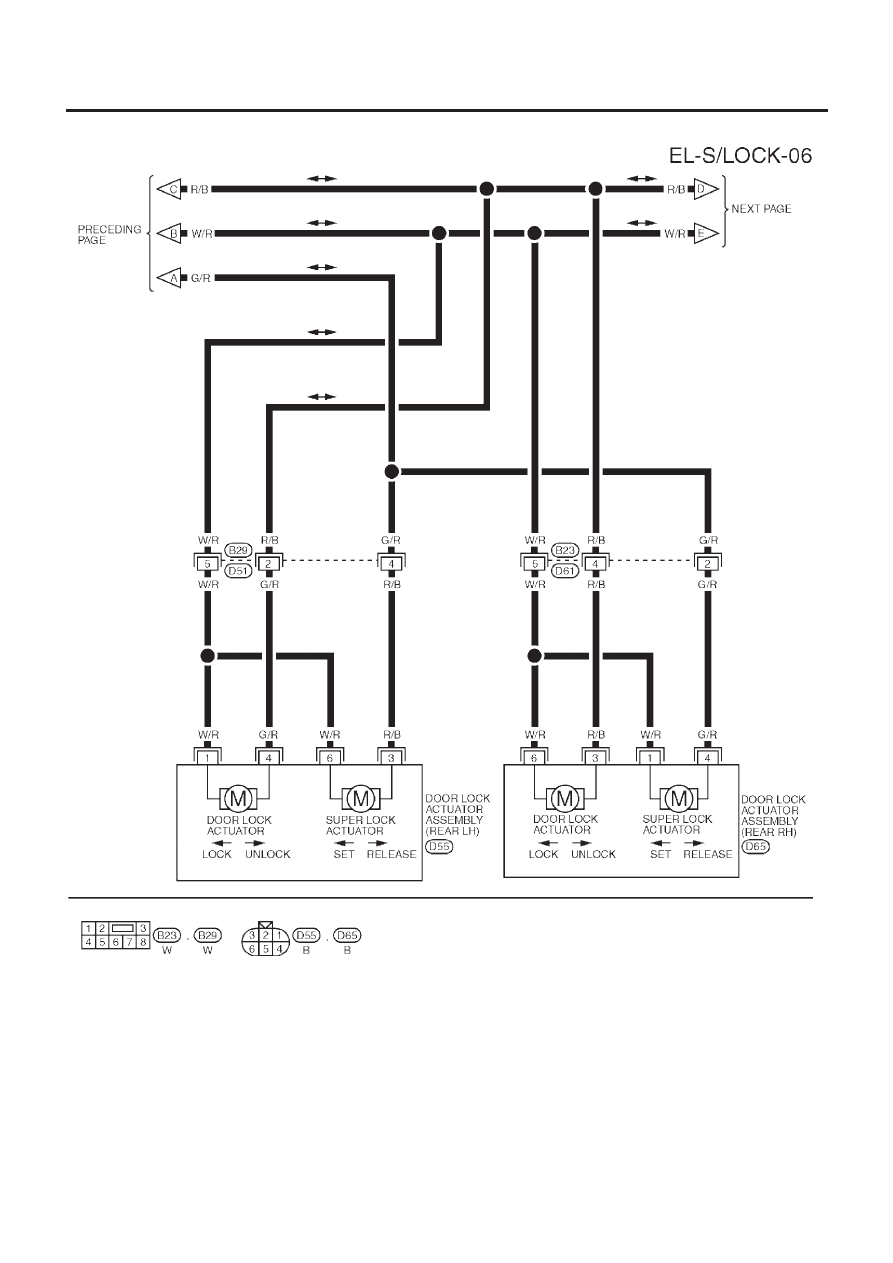

Fig. 6

NLEL0476S1006

YEL945B

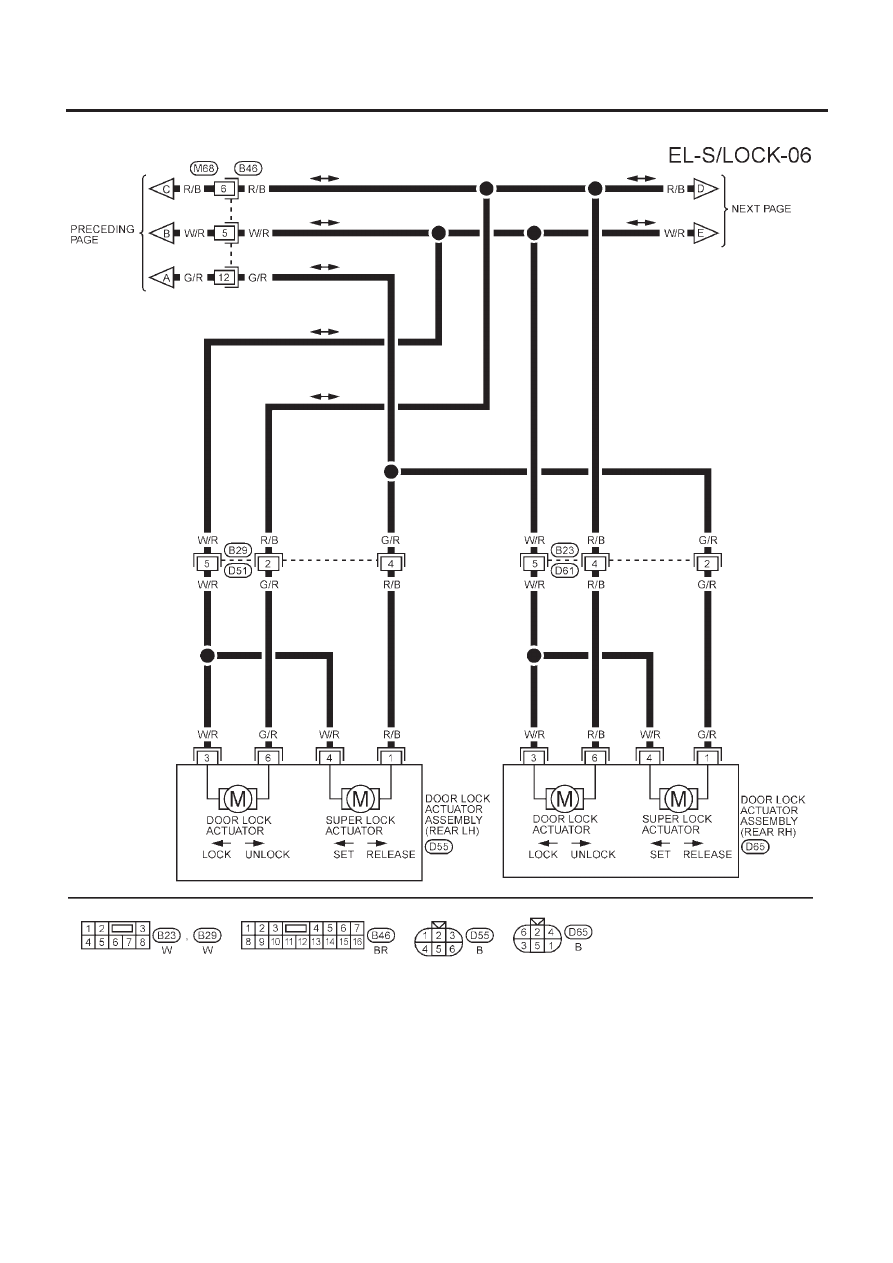

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-291

Fig. 7

NLEL0476S1010

YEL946B

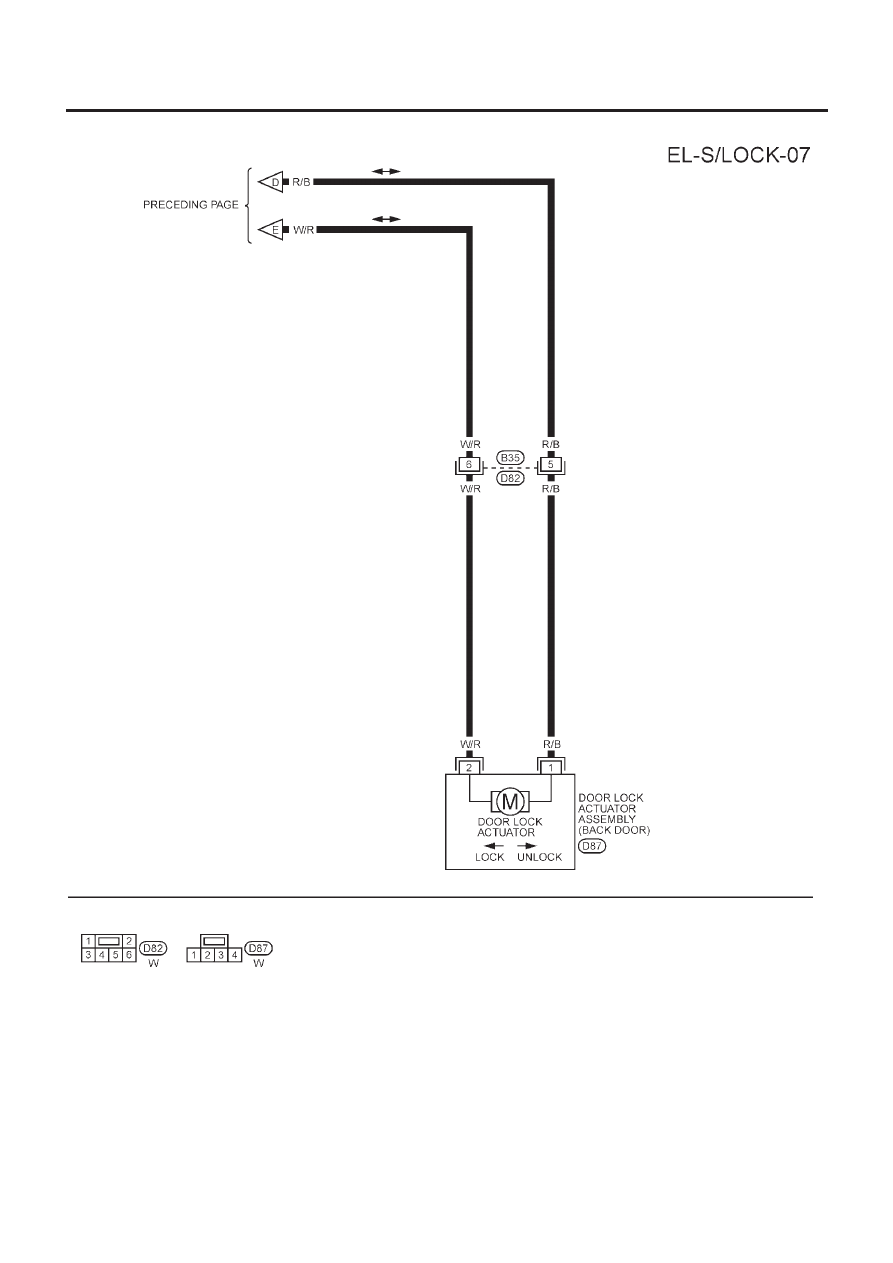

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-292

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0476S11

Fig. 1

NLEL0476S1101

YEL463C

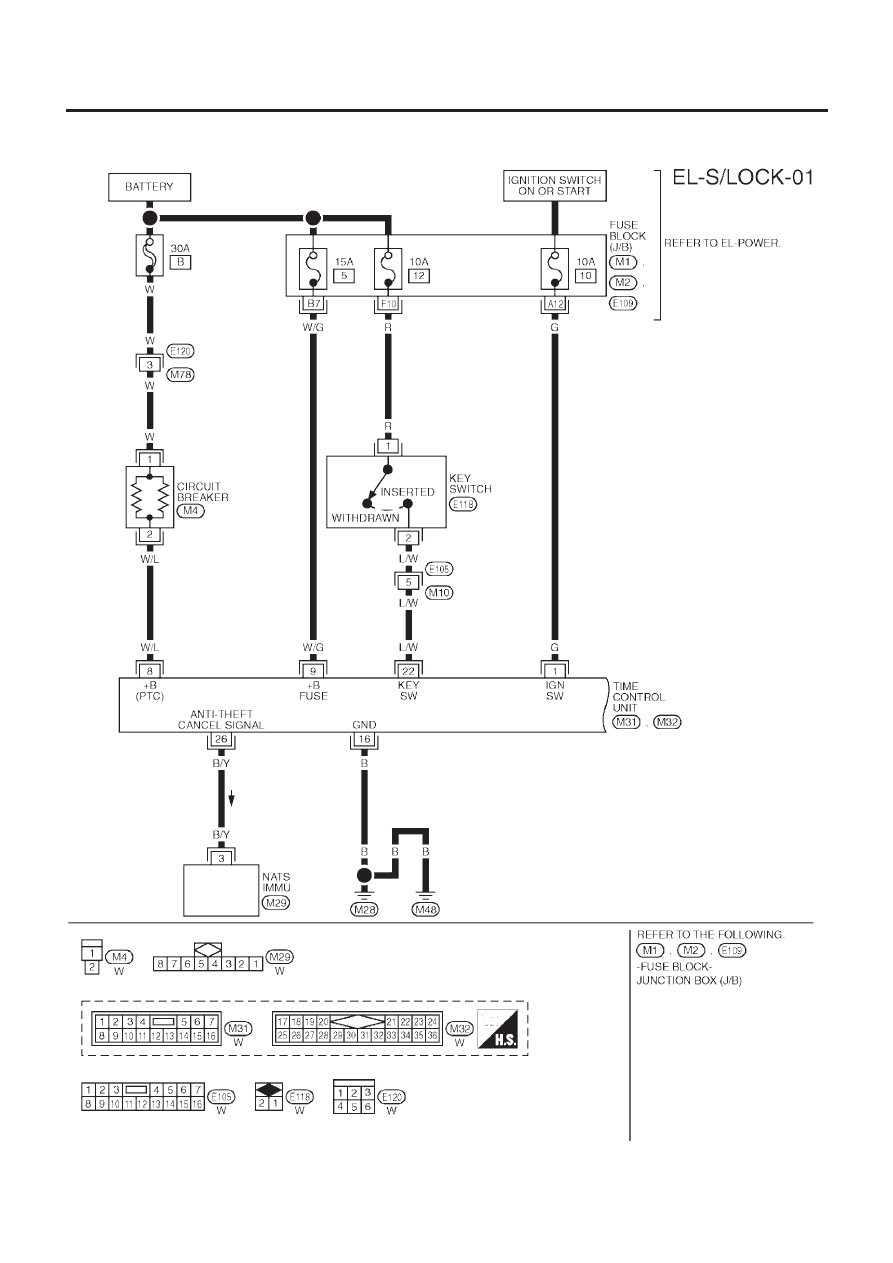

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-293

Fig. 2

NLEL0476S1102

YEL464C

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-294

Fig. 3

NLEL0476S1103

YEL465C

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-295

Fig. 4

NLEL0476S1104

YEL984B

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-296

Fig. 5

NLEL0476S1105

YEL466C

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-297

Fig. 6

NLEL0476S1106

YEL467C

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-298

Fig. 7

NLEL0476S1110

YEL946B

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK —/RHD Models (Cont’d)

EL-299

Trouble Diagnoses/RHD Models

NLEL0477

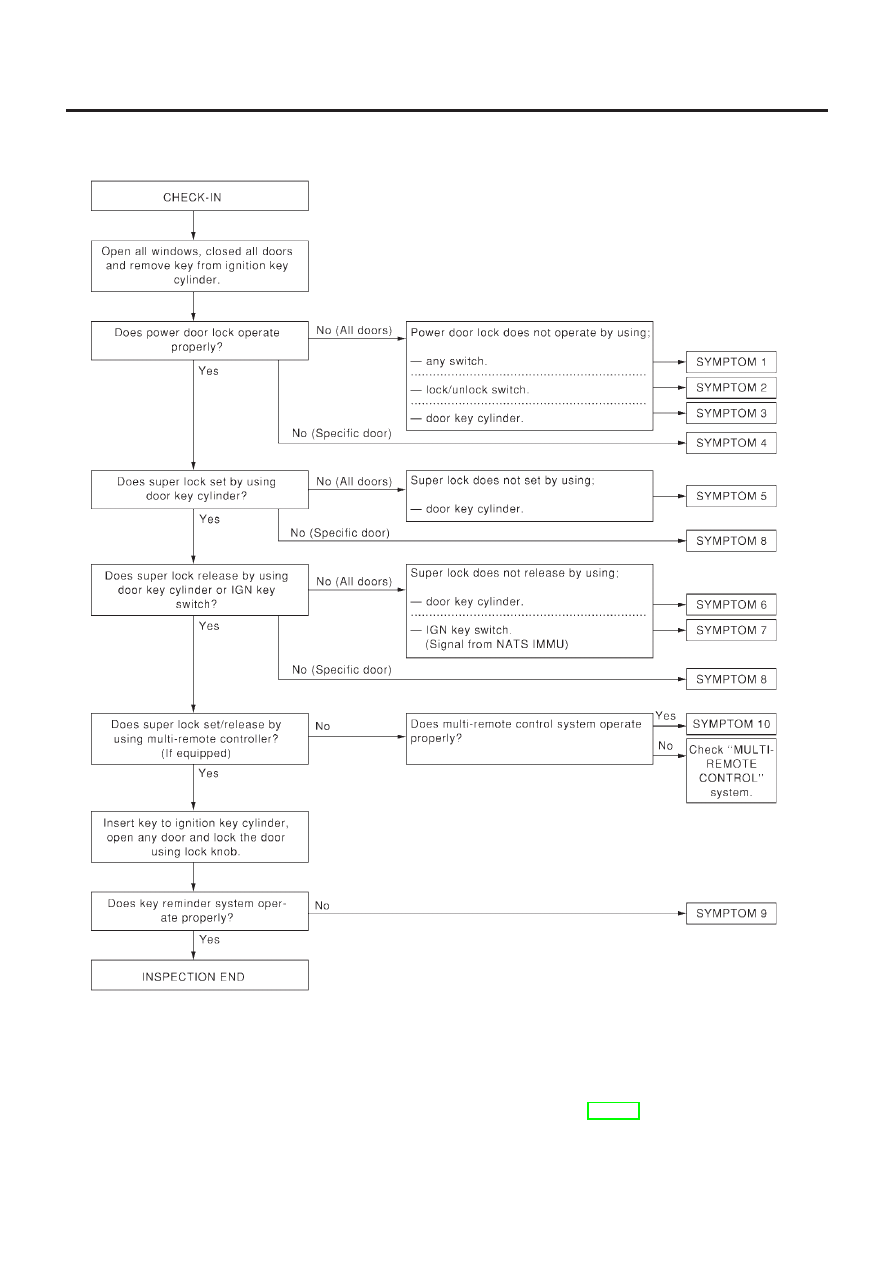

PRELIMINARY CHECK

NLEL0477S01

SEL062X

After performing preliminary check, go to SYMPTOM CHART.
Before starting trouble diagnoses below, perform preliminary check, EL-300.
Symptom numbers in the symptom chart correspond with those of Preliminary check.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnoses/RHD Models

EL-300

SYMPTOM CHART

NLEL0477S02

REFERENCE PAGE (EL-

)

302

303

304

305

307

309

310

311

312

313

313

SYMPTOM

Main

power

supply

and

ground

circuit

check

Door

lock/unlock

switch

check

Door

key

cylinder

switch

check

Door

lock

actuator

check

Super

lock

actuator

check

Door

switch

check

Door

unlock

sensor

check

NA

TS

release

signal

check

Key

switch

check

Ignition

switch

“ON”

circuit

check

Remote

controller

signal

check

1

Power door lock does not operate
using any switch.

X

X

2

Power door lock does not operate
with lock/unlock switch.

X

3

Power door lock does not operate
with door key cylinder switch.

X

4

Specific door lock actuator does
not operate.

X

5

Super lock cannot be set by door
key cylinder.

X

X

X

X

6

*Super lock cannot be released
by door key cylinder.

X

X

7

*Super lock cannot be released
by ignition key switch. (Signal
from NATS IMMU)

X

X

X

8

Specific super lock actuator does
not operate.

X

9

*Key reminder system does not
operate.

X

X

X

10

Super lock cannot be set/released
by using multi-remote controller.

X

X: Applicable
*: Make sure the power door lock system operates properly.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnoses/RHD Models (Cont’d)

EL-301

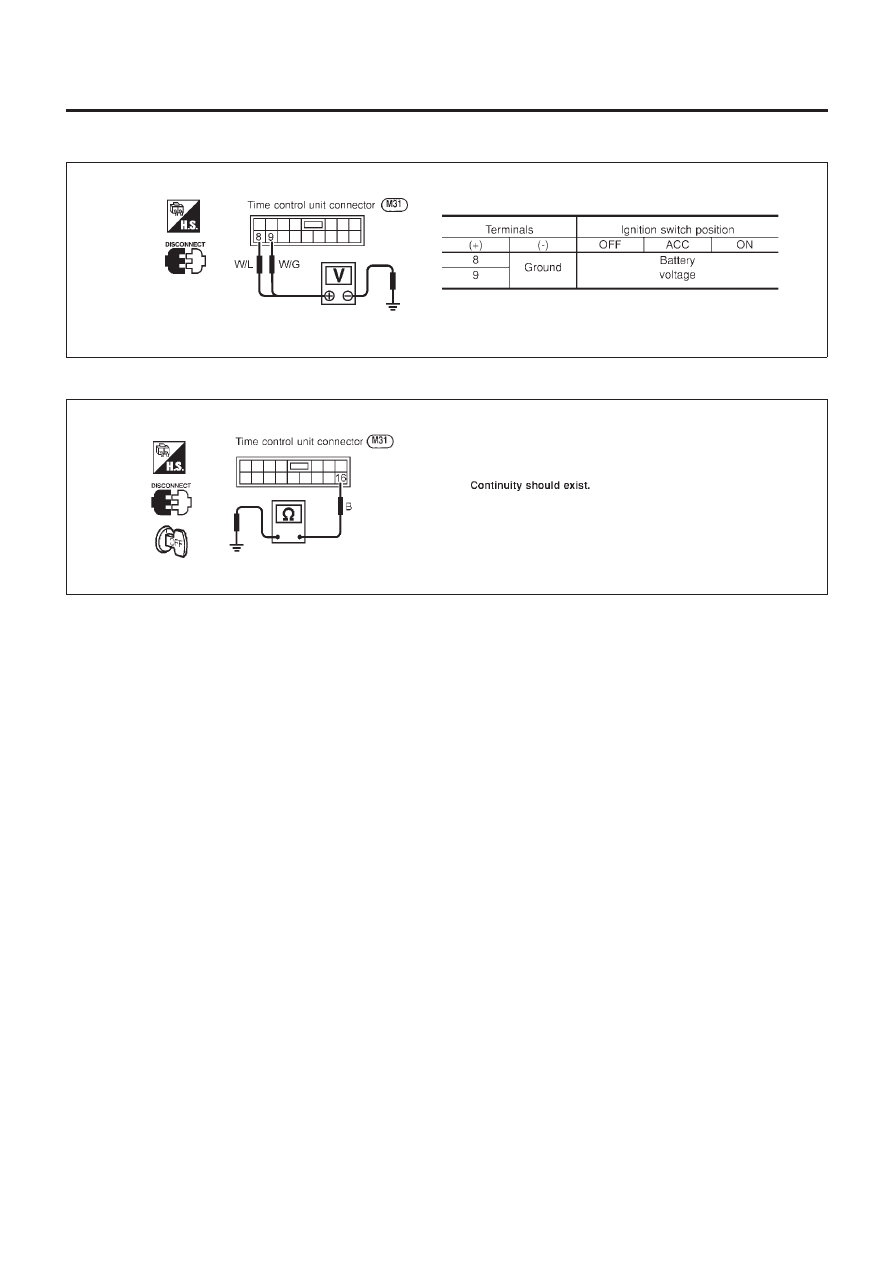

MAIN POWER SUPPLY AND GROUND CIRCUIT CHECK

NLEL0477S03

Main Power Supply Circuit Check

NLEL0477S0301

NEL672

Ground Circuit Check

NLEL0477S0302

NEL666

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnoses/RHD Models (Cont’d)

EL-302
