YEL452C

POWER WINDOW

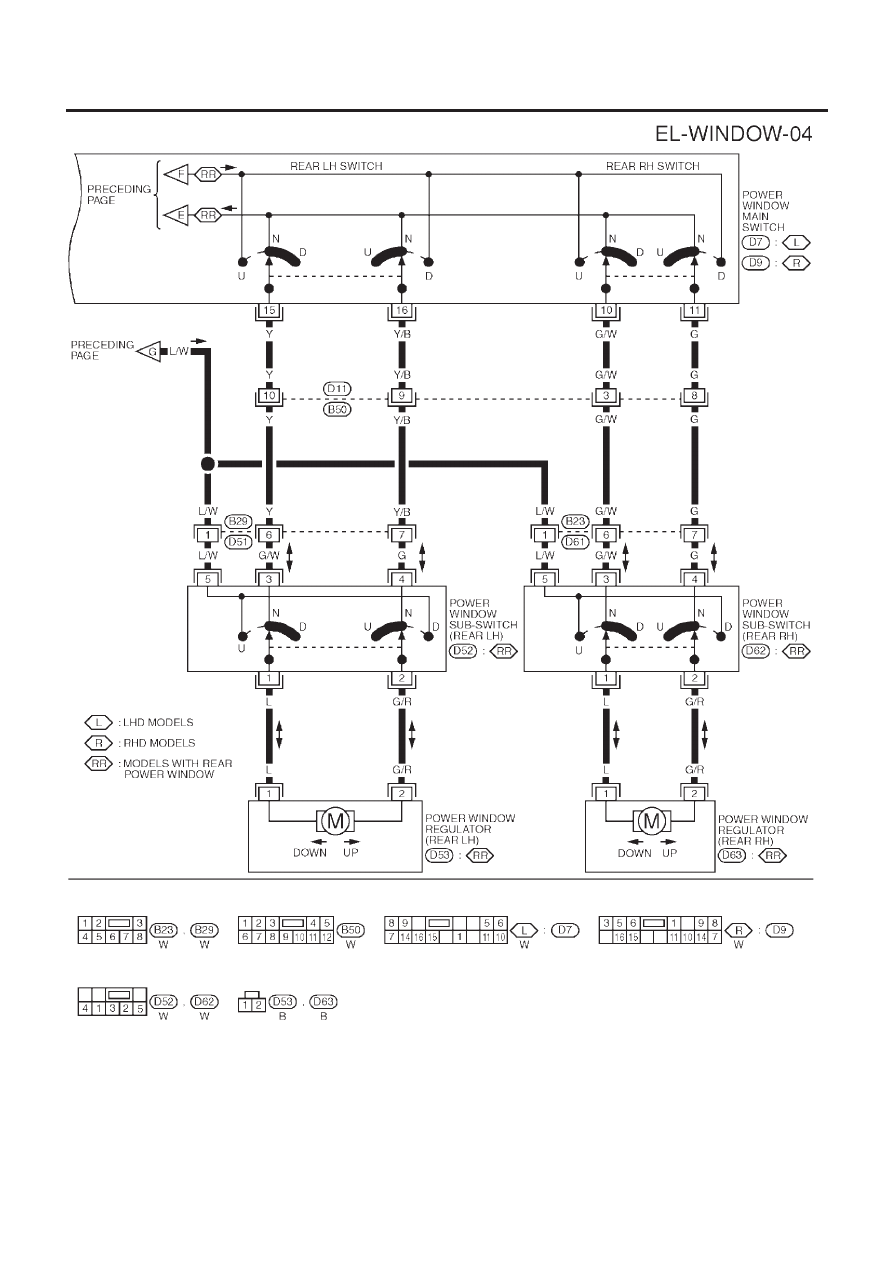

Wiring Diagram — WINDOW — (Cont’d)

EL-255

Trouble Diagnoses

NLEL0501

Symptom

Possible cause

Repair order

None of the power windows can be
operated using any switch.

1. 10A fuse
2. 30A fusible link, M4 circuit

breaker

3. Power window relay
4. Ground circuit
5. Power window main switch

1. Check 10A fuse [No. 10, located in fuse block (J/B)]

Turn ignition switch “ON” and verify positive battery
voltage is present at terminal 1 of power window
relay.

2. Check 30A fusible link and M4 circuit breaker. Verify

positive battery voltage is present at terminal 5 of
power window relay.

3. Check power window relay.
4. Check the following:
a. Check ground circuit of power window main switch.
b. Check power window relay ground circuit.
5. Check power window main switch.

Driver side power window cannot
be operated but other windows can
be operated.

1. Driver side power window regu-

lator circuit

2. Driver side power window regu-

lator

3. Power window main switch

1. Check harness between power window main switch

and driver side power window regulator for open or
short circuit.

2. Check driver side power window regulator.
3. Check power window main switch.

One or more power windows
except driver’s side window cannot
be operated.

1. Power window sub-switches
2. Power window regulators
3. Power window main switch
4. Power window circuit

1. Check power window sub-switch.
2. Check power window regulator.
3. Check power window main switch.
4. Check the following.
a. Check harness between the power window relay

terminal 3 and power window sub-switch terminal 5.

b. Check harnesses between power window main

switch and power window sub-switch for open/short
circuit.

c. Check harnesses between power window sub-

switch and power window regulator for open/short
circuit.

Power windows except driver’s side
window cannot be operated using
power window main switch but can
be operated by power window sub-
switch.

1. Power window main switch

1. Check power window main switch.

Driver side power window auto-
matic operation does not function
properly.

1. Power window main switch

1. Check power window main switch.

POWER WINDOW

Trouble Diagnoses

EL-256

Component Parts and Harness Connector
Location/LHD Models

NLEL0526

For details, refer to “ELECTRICAL UNIT LOCATION” (EL-442) and “HARNESS LAYOUT” (EL-452).

System Description/LHD Models

NLEL0502

OPERATION

NLEL0502S02

Power door lock/unlock operation by door key cylinder

+

With the key inserted into front door key cylinder, turning it to LOCK will lock all doors.

+

With the key inserted into front door key cylinder, turning it to UNLOCK will unlock all doors.

Power door lock/unlock operation by multi-remote controller (If equipped)

+

Pressing multi-remote controller LOCK button will lock all doors.

+

Pressing multi-remote controller UNLOCK button once will unlock driver door. Then, if an unlock signal is
sent from the remote controller again within 5 seconds, all other doors will be unlocked.

Power door lock/unlock operation by lock/unlock switch

+

With lock/unlock switch on driver door trim setting to LOCK will lock all doors.

+

With lock/unlock switch on driver door trim setting to UNLOCK will unlock all doors.

Key reminder system

+

If the ignition key is in the ignition key cylinder and driver door is open, setting lock/unlock switch, lock
knob, key or multi-remote controller to “LOCK” locks the door once but then immediately unlocks all doors.
(signal from door unlock sensor driver side)

POWER DOOR LOCK

Component Parts and Harness Connector Location/LHD Models

EL-257

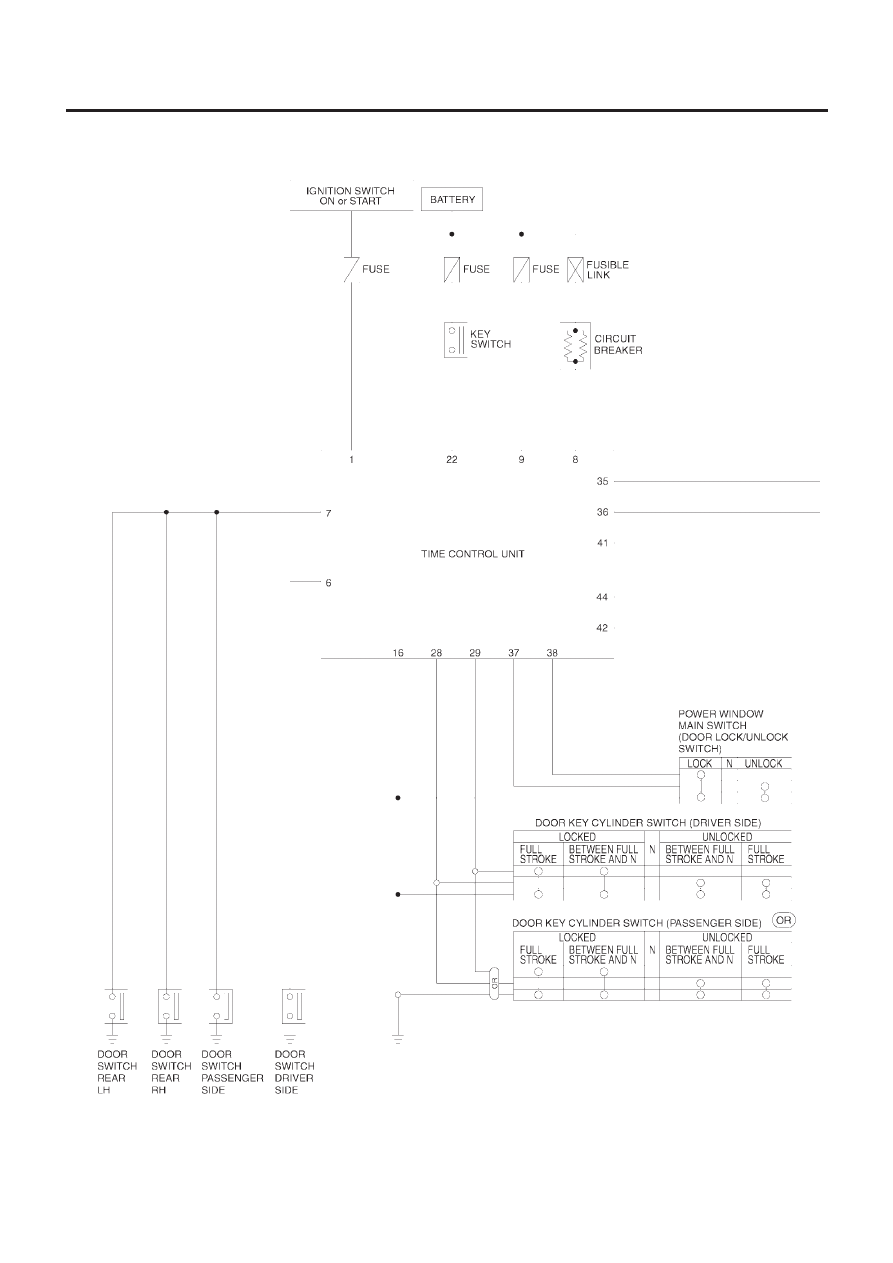

Schematic/LHD Models

NLEL0503

YEL453C

POWER DOOR LOCK

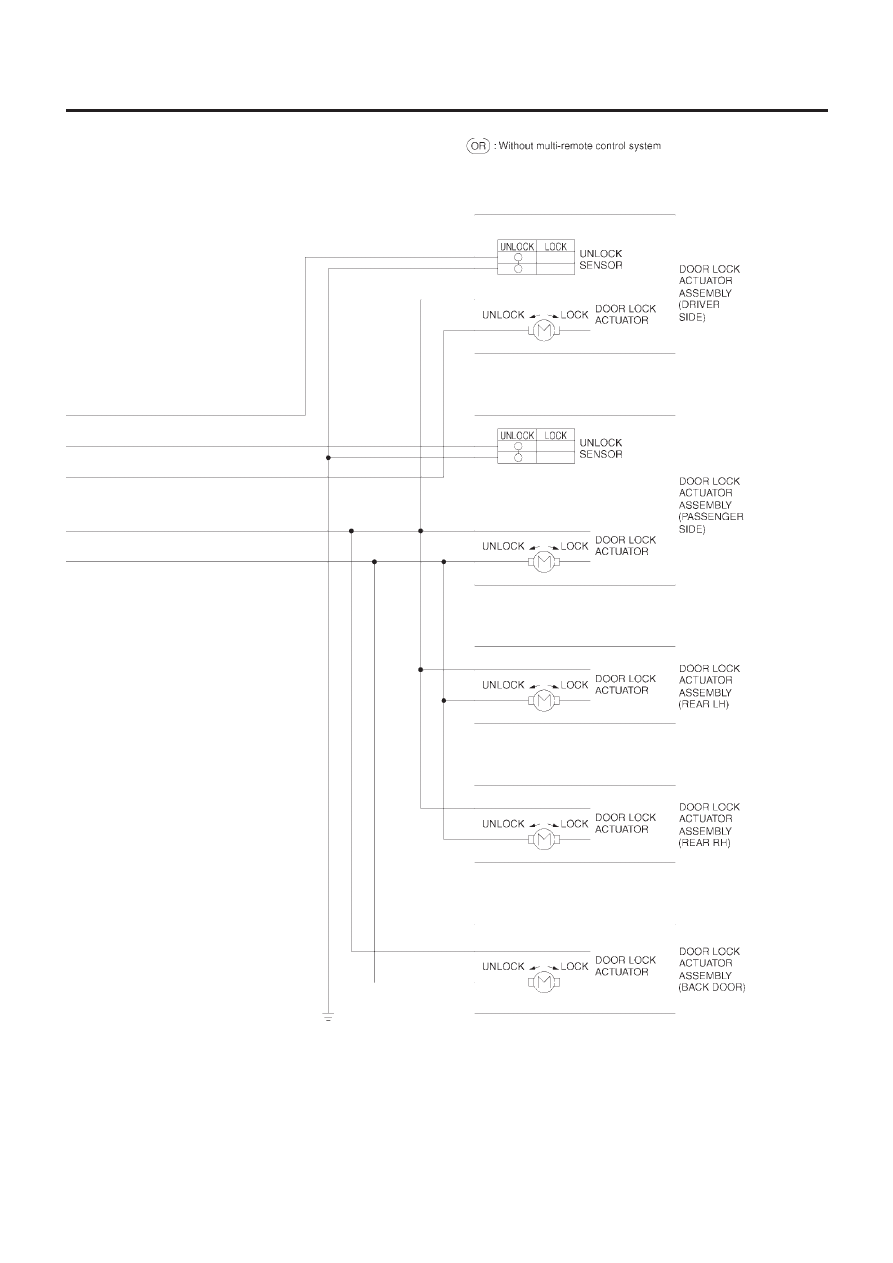

Schematic/LHD Models

EL-258

YEL454C

POWER DOOR LOCK

Schematic/LHD Models (Cont’d)

EL-259

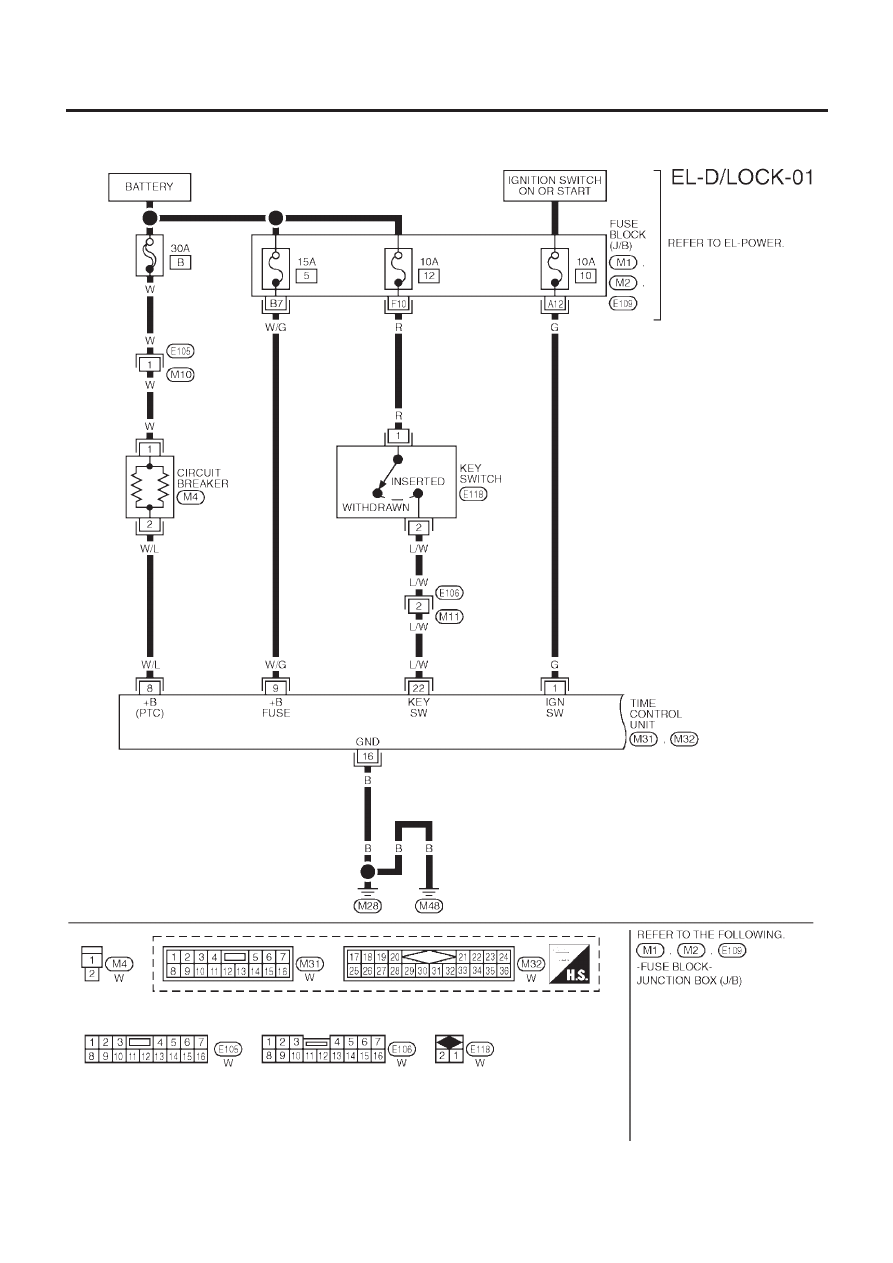

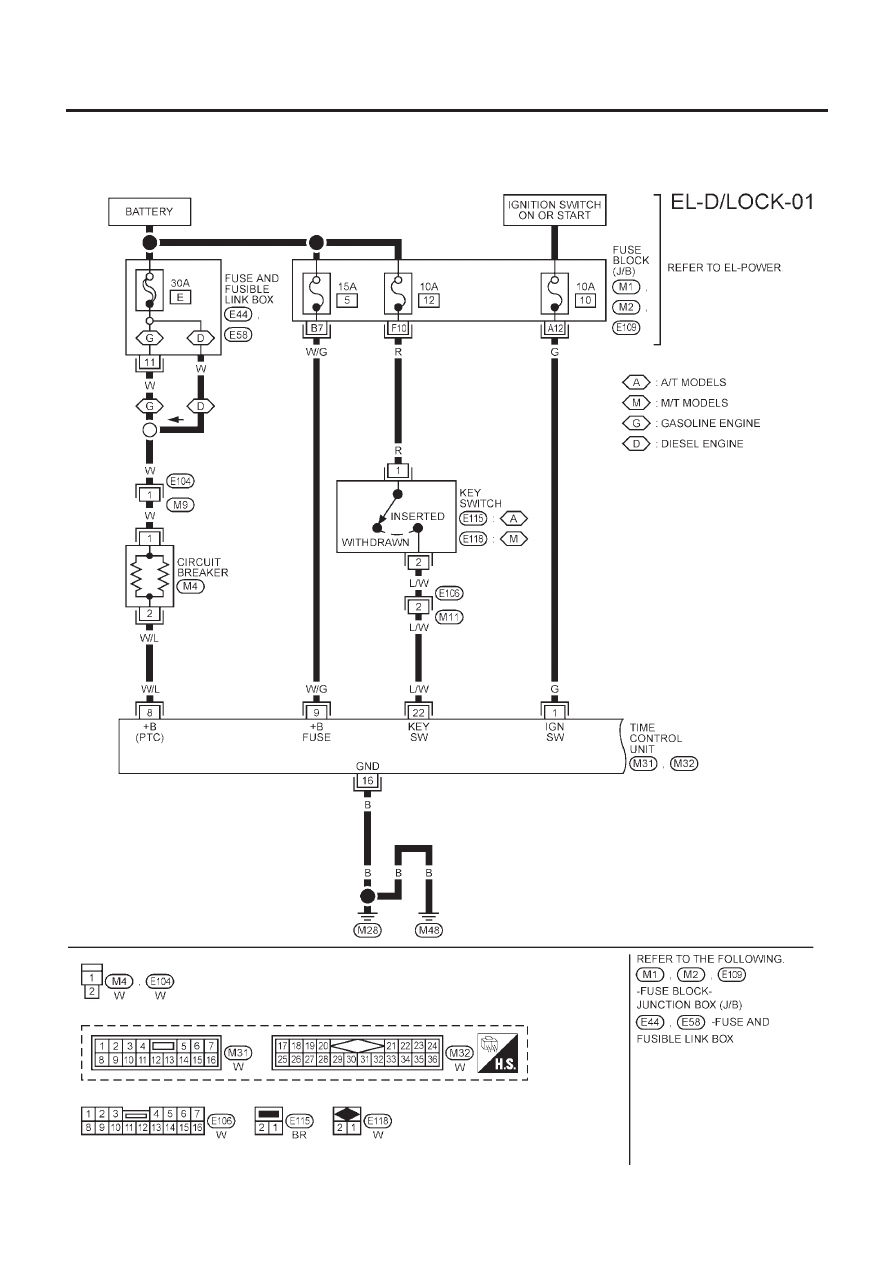

Wiring Diagram — D/LOCK —/LHD Models

NLEL0504

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0504S11

Fig. 1

NLEL0504S1104

YEL933B

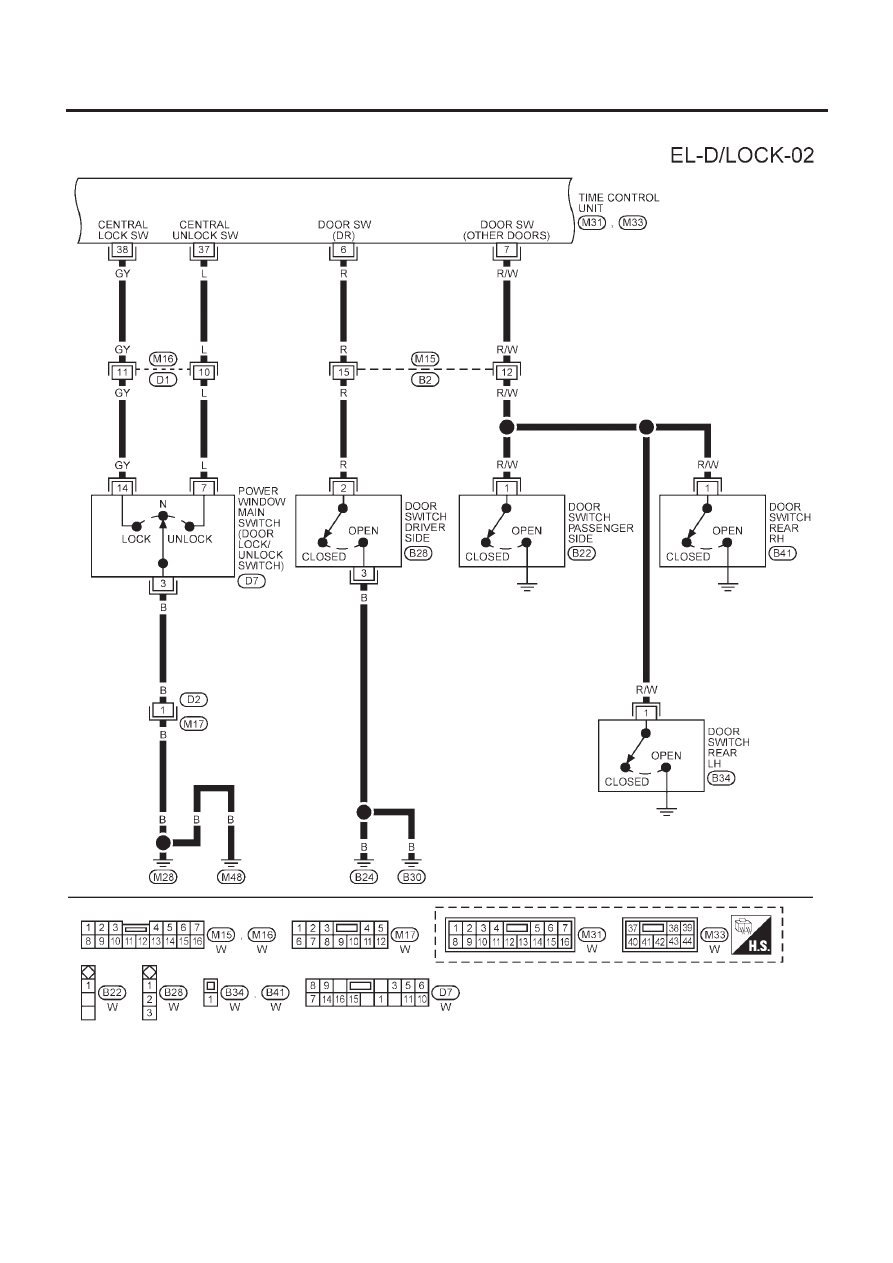

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models

EL-260

Fig. 2

NLEL0504S1105

YEL934B

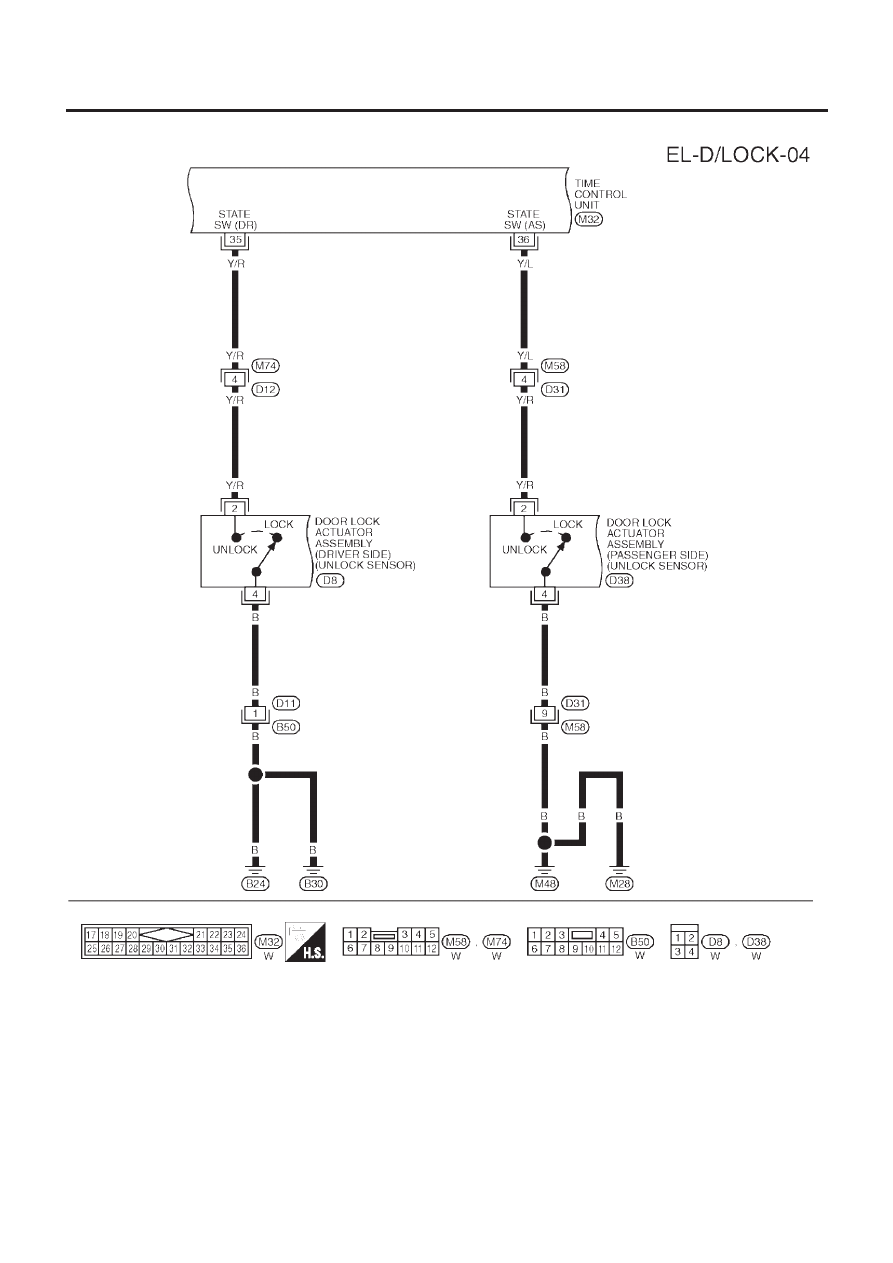

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-261

Fig. 3

NLEL0504S1106

YEL935B

POWER DOOR LOCK

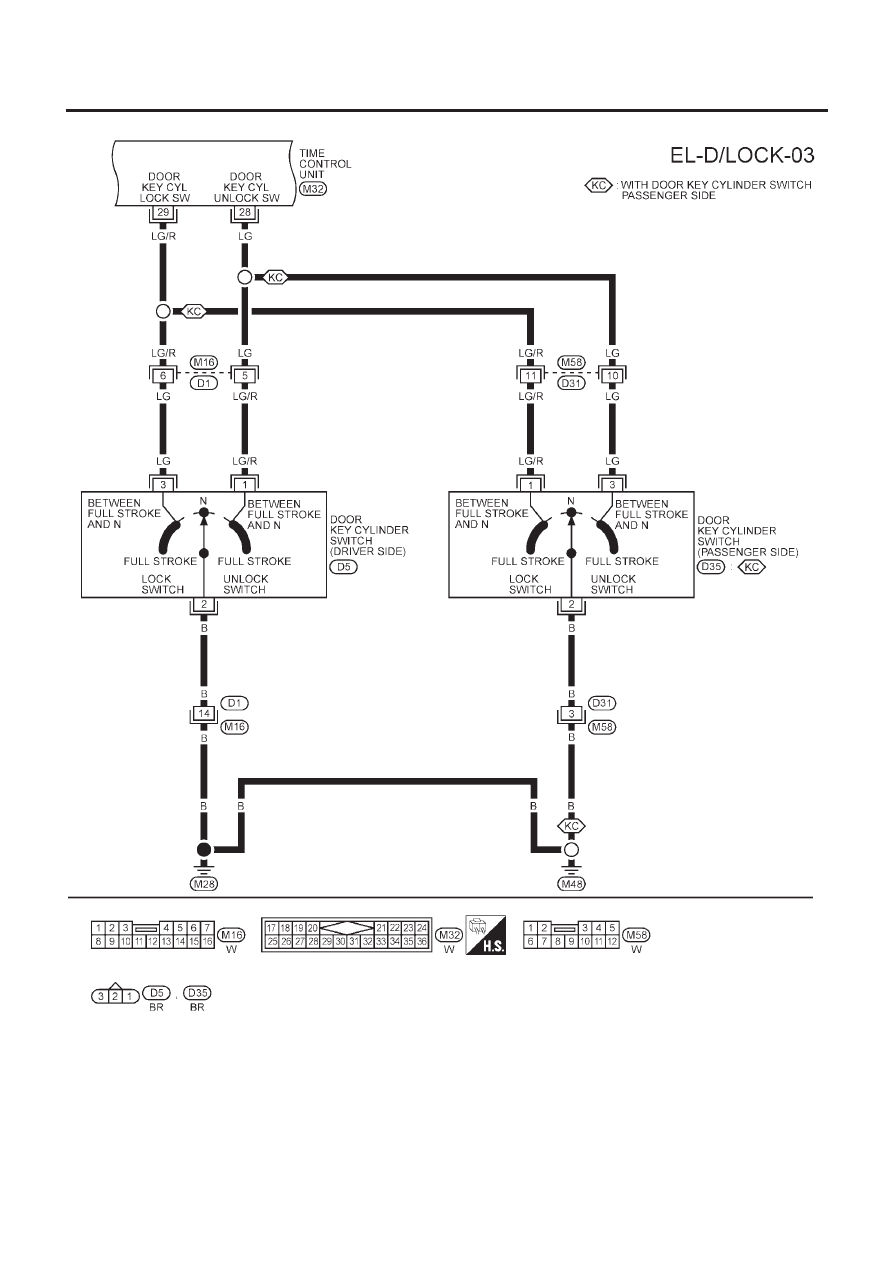

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-262

Fig. 4

NLEL0504S1107

YEL936B

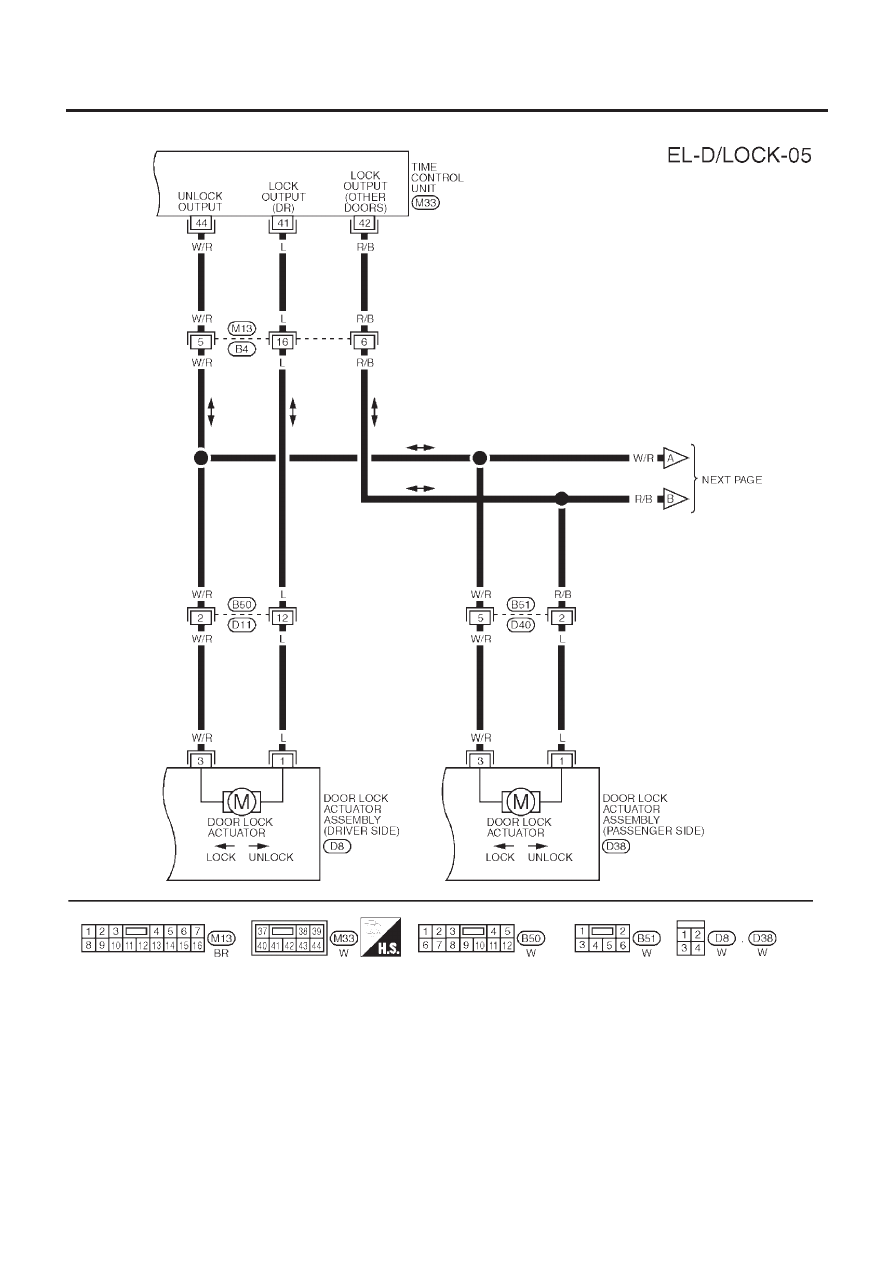

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-263

Fig. 5

NLEL0504S1108

YEL937B

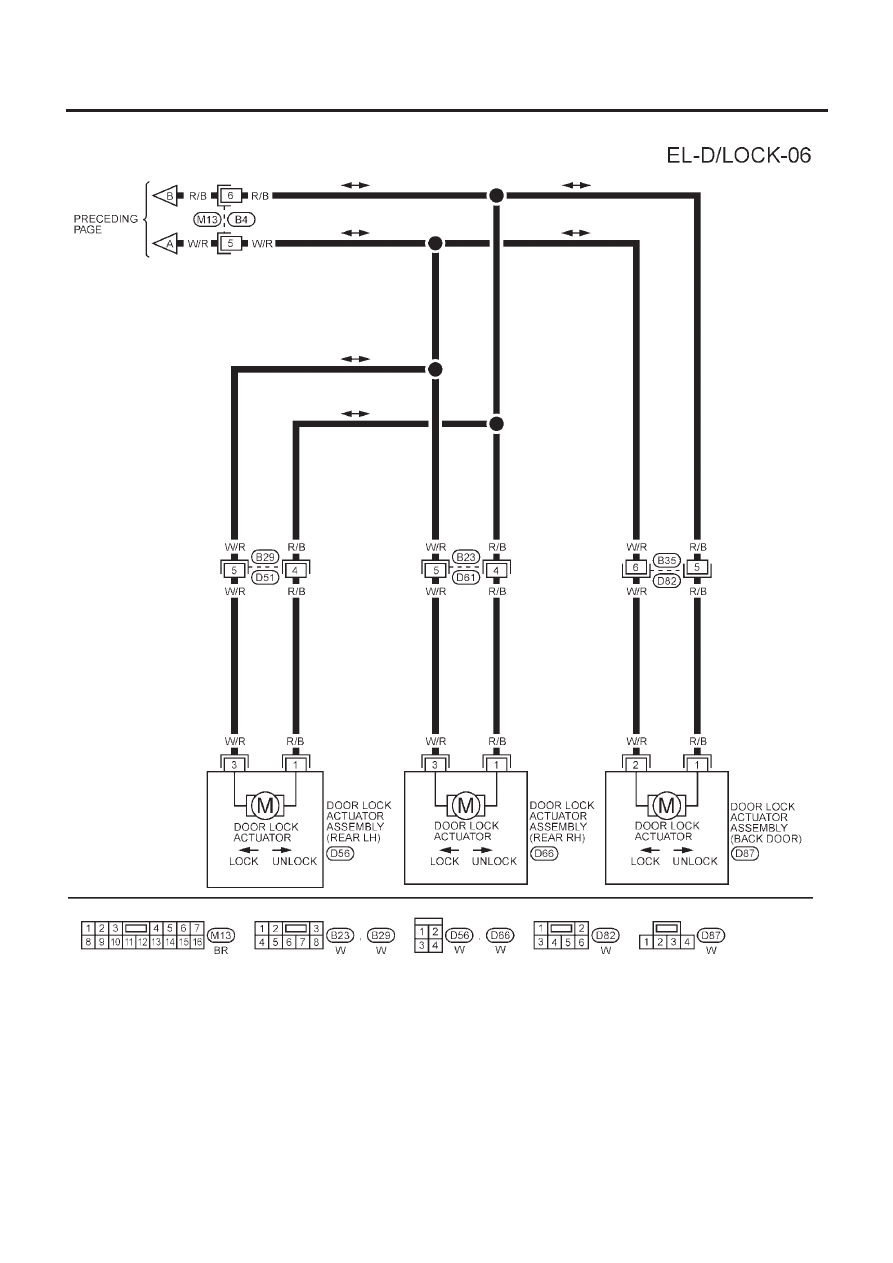

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-264

Fig. 6

NLEL0504S1109

YEL938B

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-265

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0504S13

Fig. 1

NLEL0504S1301

YEL455C

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-266

Fig. 2

NLEL0504S1302

YEL456C

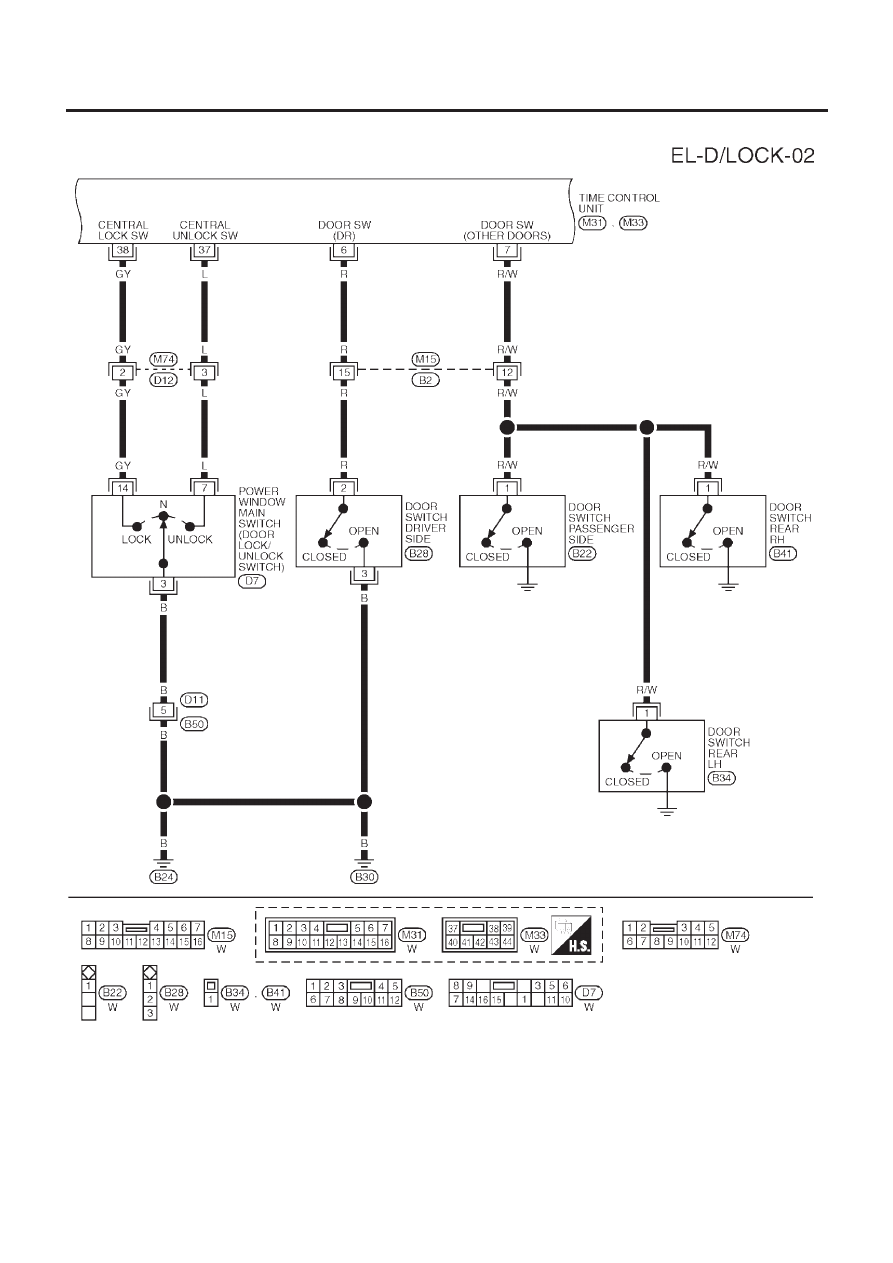

POWER DOOR LOCK

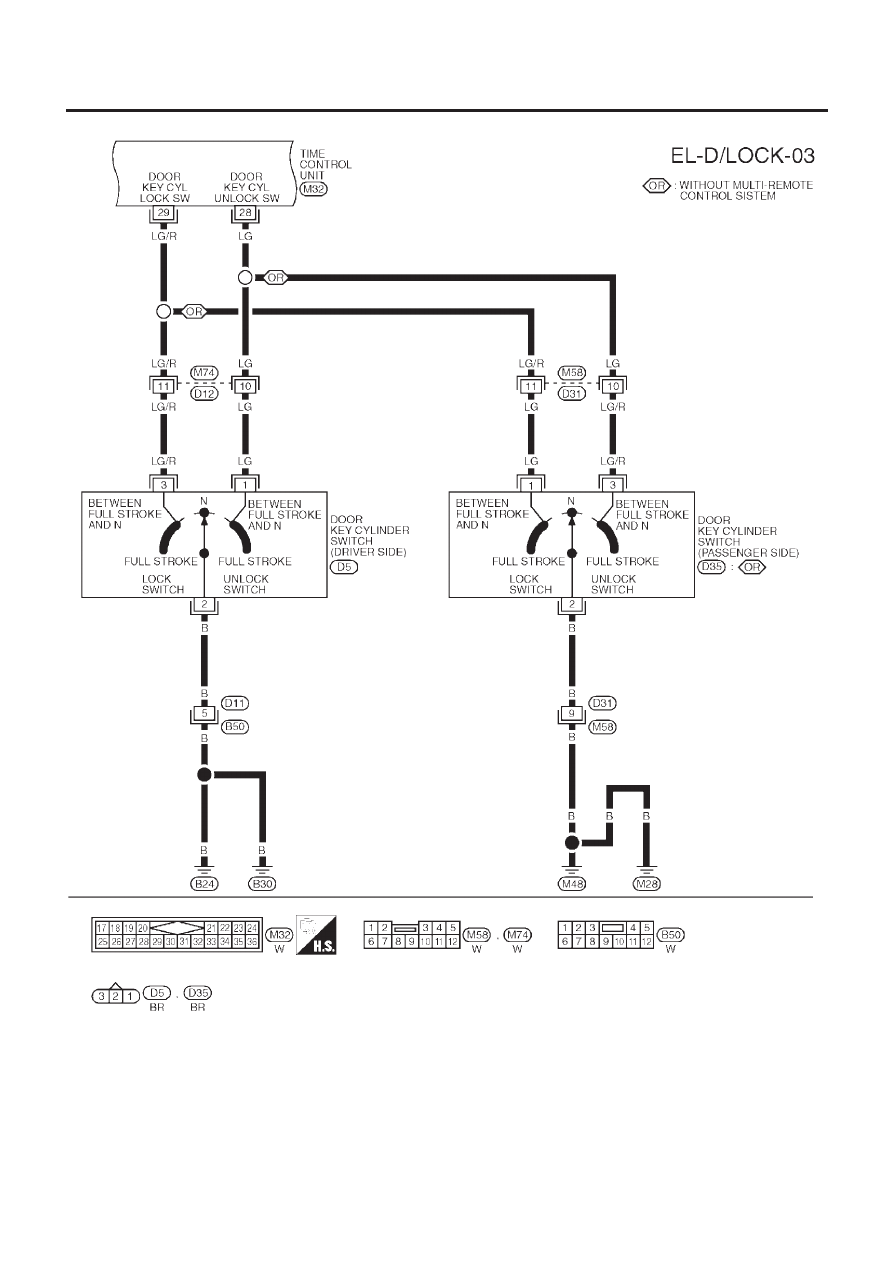

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-267

Fig. 3

NLEL0504S1303

YEL457C

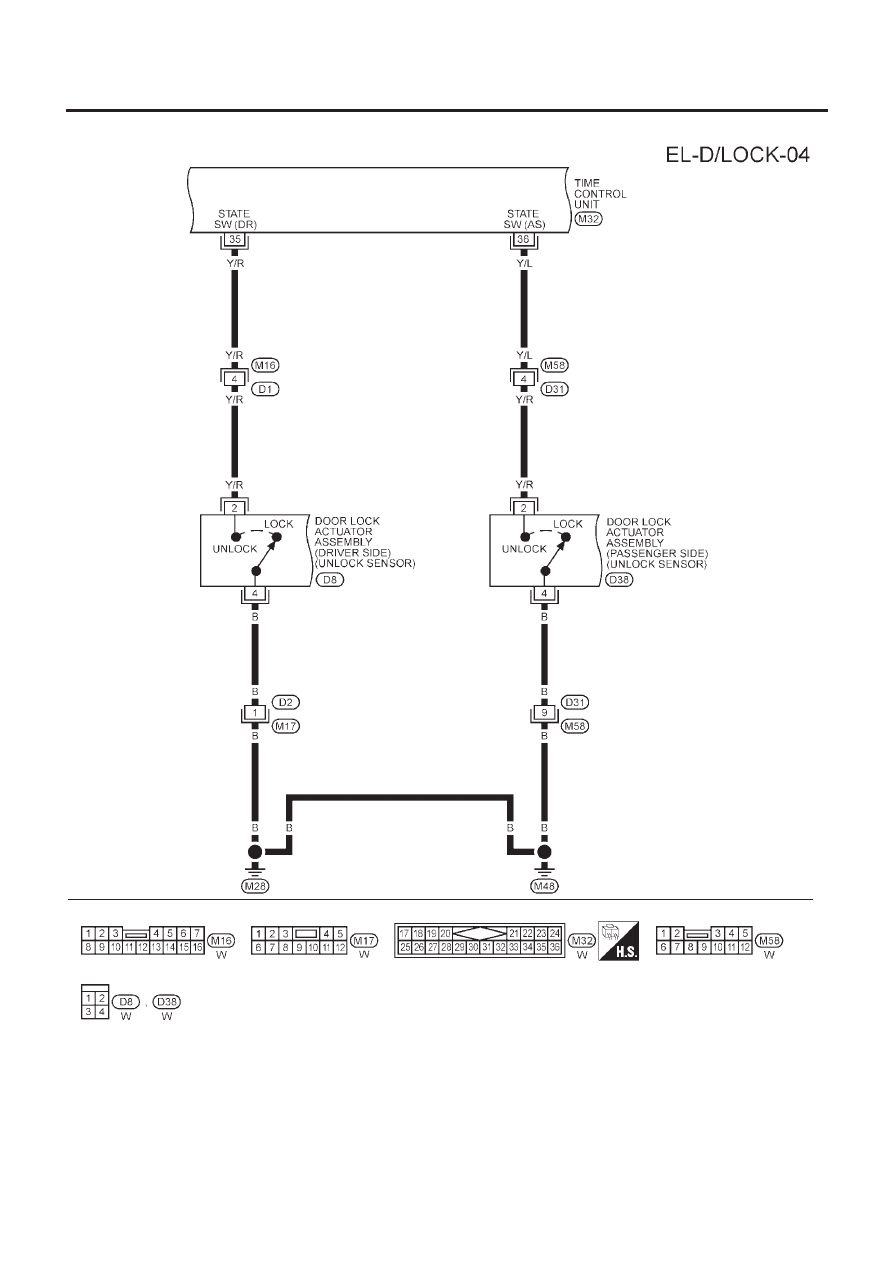

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-268

Fig. 4

NLEL0504S1304

YEL458C

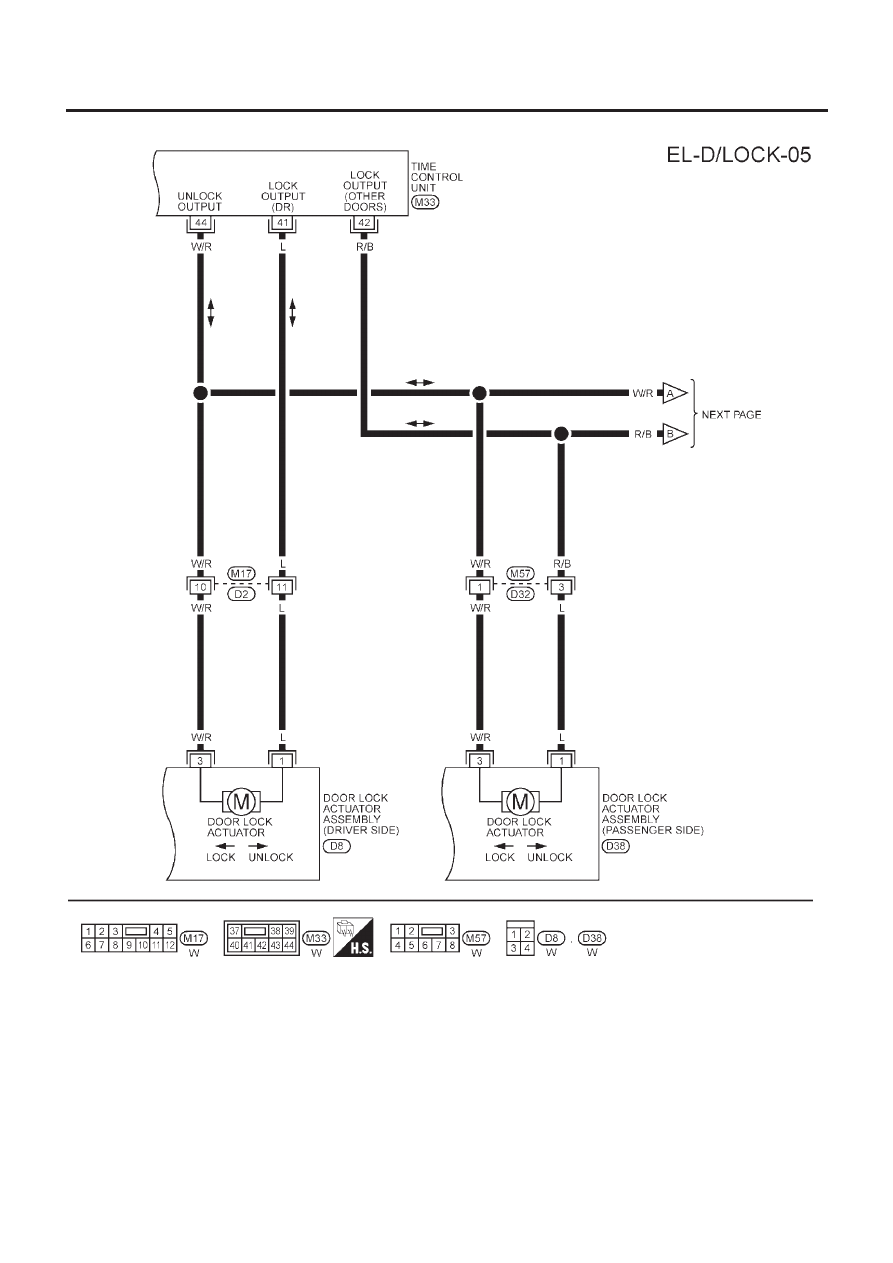

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-269

Fig. 5

NLEL0504S1305

YEL459C

POWER DOOR LOCK

Wiring Diagram — D/LOCK —/LHD Models (Cont’d)

EL-270
