Nissan Almera Tino V10 (2001 year). Manual - part 123

YEL438C

AUDIO

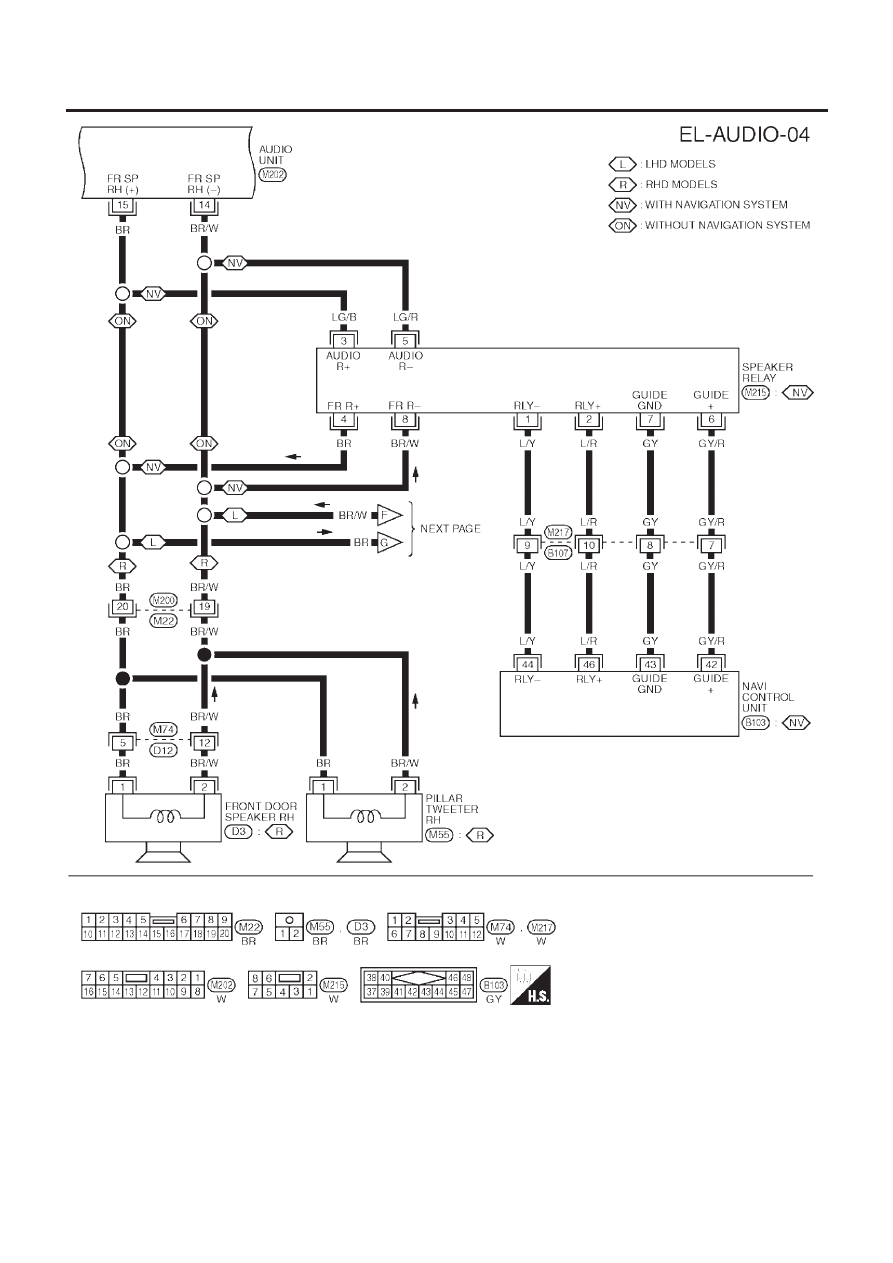

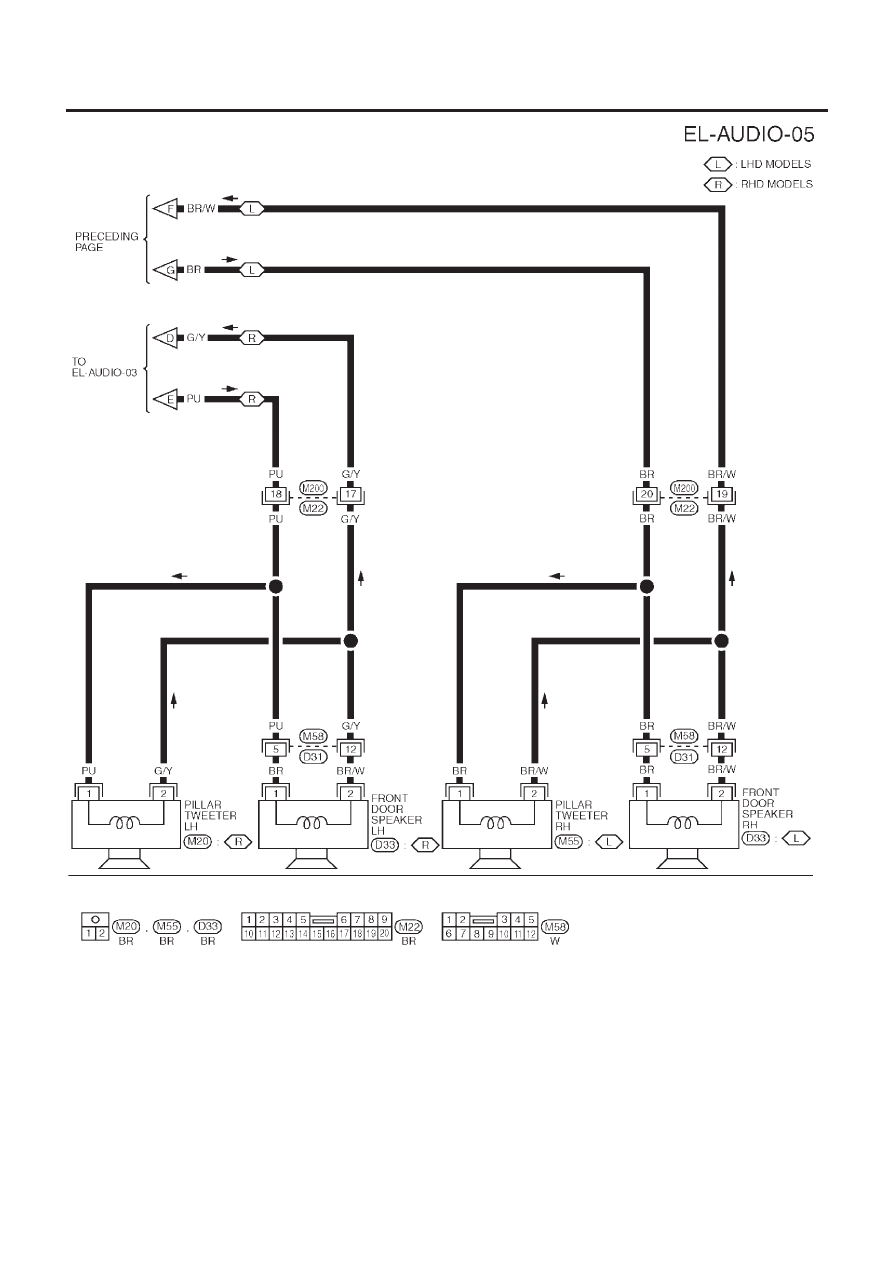

Wiring Diagram — AUDIO — (Cont’d)

EL-223

YEL439C

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-224

YEL440C

AUDIO

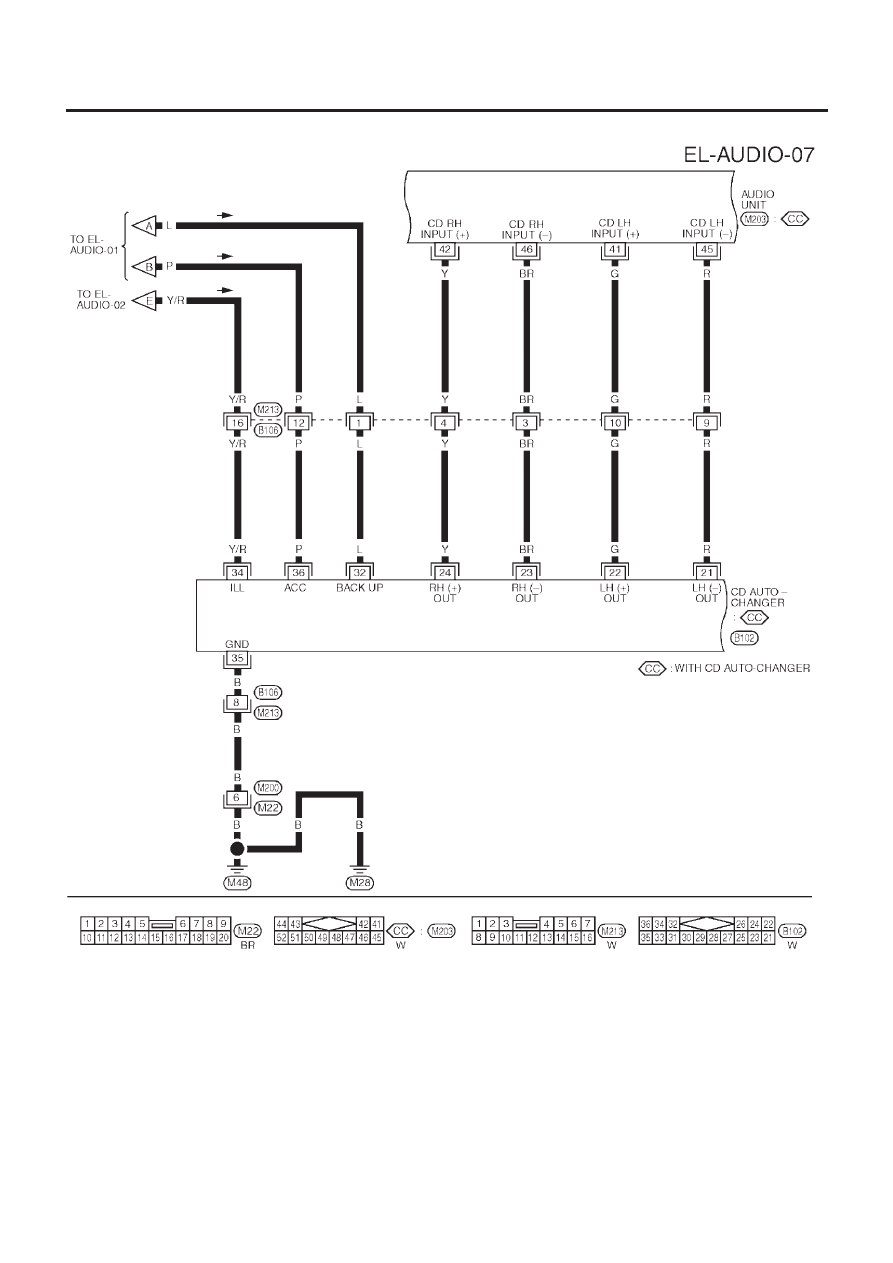

Wiring Diagram — AUDIO — (Cont’d)

EL-225

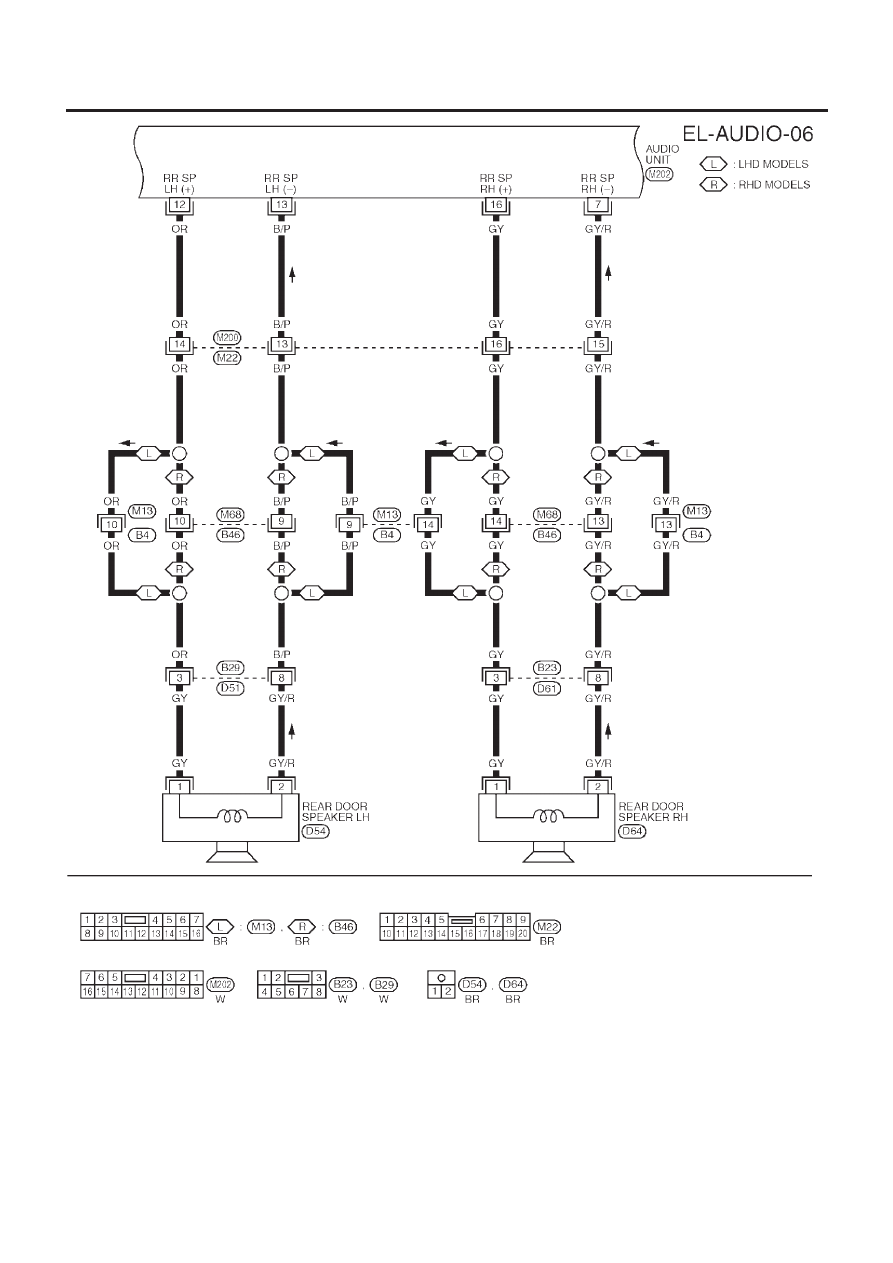

LHD models

NLEL0467S0402

YEL441C

AUDIO

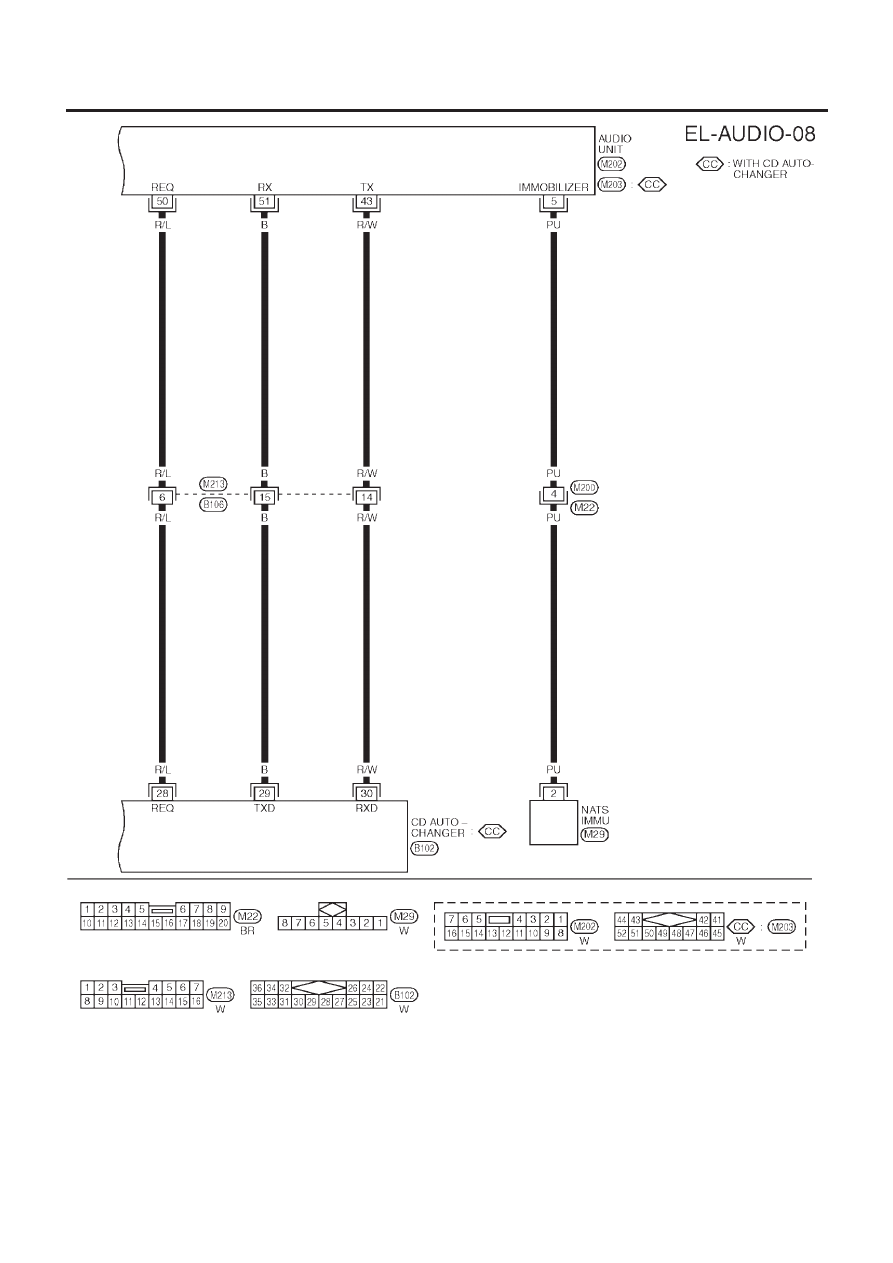

Wiring Diagram — AUDIO — (Cont’d)

EL-226

YEL442C

AUDIO

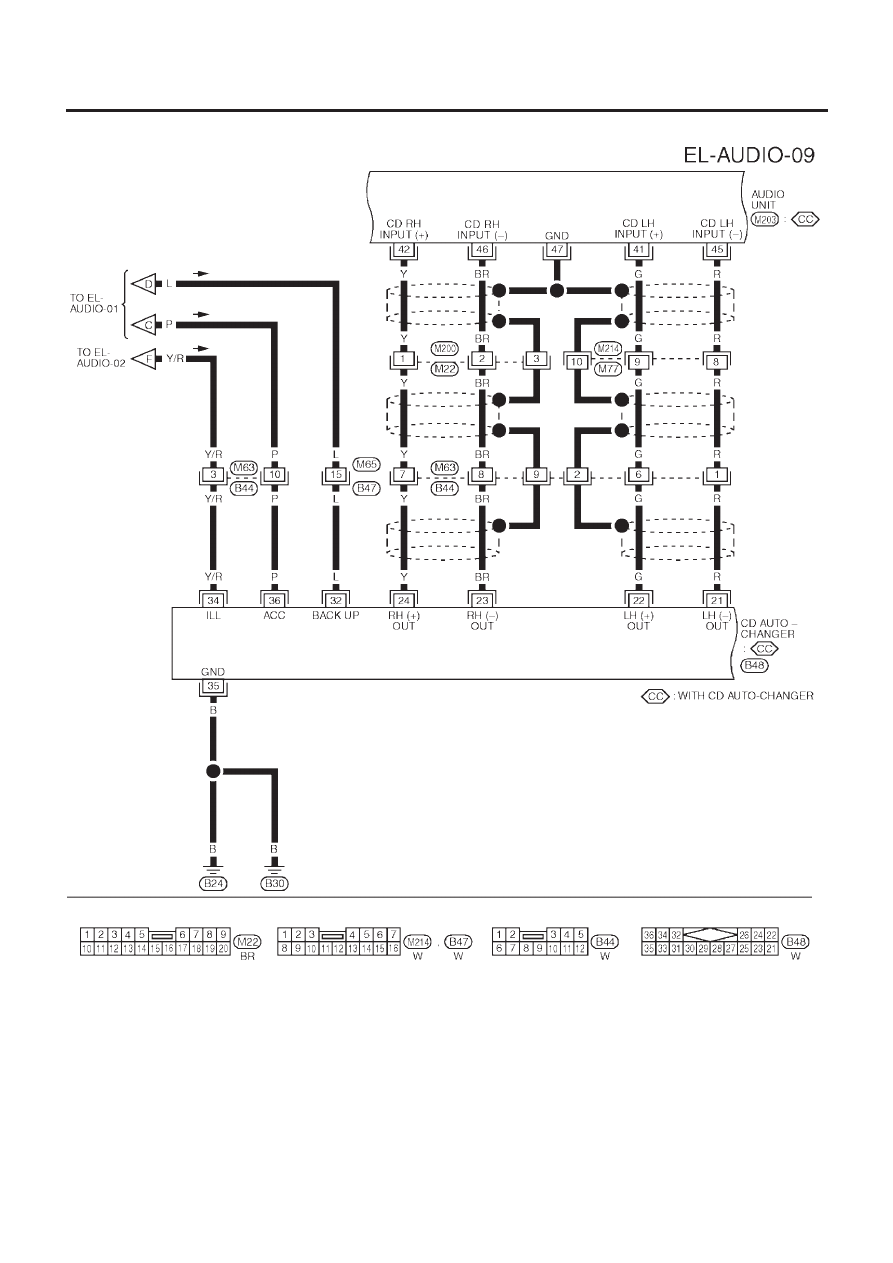

Wiring Diagram — AUDIO — (Cont’d)

EL-227

RHD models

NLEL0467S0403

YEL443C

AUDIO

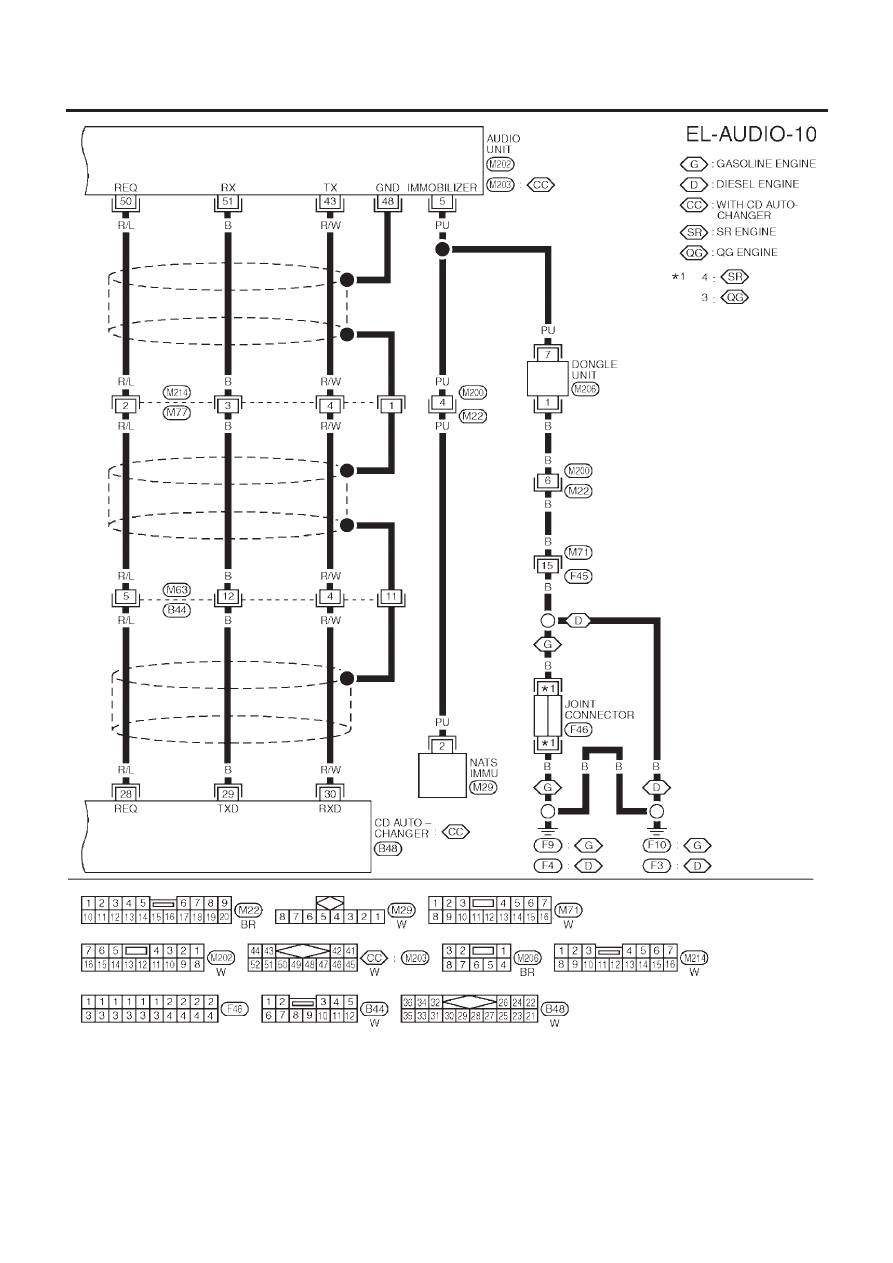

Wiring Diagram — AUDIO — (Cont’d)

EL-228

YEL444C

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-229

Trouble Diagnoses

NLEL0385

AUDIO UNIT

NLEL0385S05

Symptom

Possible causes

Repair order

Audio unit inoperative (no
digital display and no
sound from speakers).

1. 10A fuse
2. Poor audio unit case ground
3. Audio unit

1. Check 10A fuse [No. 1, located in fuse block (J/B)].

Turn ignition switch ON and verify that battery posi-
tive voltage is present at terminal 3 of audio unit.

2. Check audio unit case ground.
3. Remove audio unit for repair.

Audio unit presets are lost
when ignition switch is
turned OFF.

1. 15A fuse
2. Audio unit

1. Check 15A fuse and verify that battery positive volt-

age is present at terminal 9 of audio unit.

2. Remove audio unit for repair.

Individual rear speaker is
noisy or inoperative.

1. Each speaker
2. Output circuit to each speaker

1. Check speaker.
2. Check the output circuits to each speaker

+

between audio unit and speaker amp.

+

between speaker amp. and each speaker.

AM/FM stations are weak
or noisy.

1. Roof antenna
2. Audio unit ground
3. Audio unit

1. Check roof antenna.
2. Check audio unit ground condition.
3. Remove audio unit for repair.

Audio unit generates noise
in AM and FM modes with
engine running.

1. Poor audio unit ground
2. Loose or missing ground bonding straps
3. Ignition condenser or rear window

defogger noise suppressor condenser

4. Ignition coil or secondary wiring
5. Audio unit

1. Check audio unit ground.
2. Check ground bonding straps.
3. Replace ignition condenser or rear window defogger

noise suppressor condenser.

4. Check ignition coil and secondary wiring.
5. Remove audio unit for repair.

Audio unit generates noise
in AM and FM modes with
accessories on (switch
pops and motor noise).

1. Poor audio unit ground
2. Antenna
3. Accessory ground
4. Faulty accessory

1. Check audio unit ground.
2. Check antenna.
3. Check accessory ground.
4. Replace accessory.

CD AUTOCHANGER

NLEL0385S06

Testing Magazines and Discs

NLEL0385S0601

1. Confirm discs are installed correctly into the magazine (not upside down).
2. Visually inspect/compare the customer’s discs with each other and other discs.

Identify any of the following conditions:

+

Discs with a large outside diameter. [Normal size is 120 mm (4.72 in).]

+

Discs with rough or lipped edges.

+

Discs with excessive thickness [Normal size is 1.2 mm (0.047 in).]

+

Discs with scratches, abrasions, or pits on the surface.

+

Discs with grease/oil, fingerprints, foreign material.

+

Discs are warped due to excessive heat exposure.

3. Slide/place the discs in and out of the various magazine positions.

Identify any discs and/or positions that require additional force for placement/ejection. If interference
(sticking, excessive tensions) is found, replace the magazine or the discs.

NOTE:

+

Discs which are marginally out of specification (ex. dirty, scratched and so on) may play correctly
on a home stereo.
However, when used in the automotive environment skipping may occur due to the added vehicle
movement and/or vibration due to road conditions. Autochangers should not be replaced when
discs are at fault.

+

Use a soft damp cloth to wipe the discs starting from the center outward in radial direction. Never
use chemical cleaning solutions to clean the discs.

Locking CD Changer Unit Mechanism

NLEL0385S0602

CAUTION:

+

Prior to removing a malfunctioning CD changer unit that will be shipped for repair, the changer
mechanism MUST BE LOCKED to prevent the mechanism from being damaged during shipping.

AUDIO

Trouble Diagnoses

EL-230

+

If a CD is jammed or unable to be removed from the unit, do NOT lock the changer mechanism. If
the unit is to be shipped for repair, carefully package the unit to prevent vibration and shock.

1. Eject and remove any CDs from the CD changer unit.
2. Turn ignition switch OFF. Wait until CD changer unit display is off and mechanism stops moving (mecha-

nism sound stops).

3. Press any one of the disc selection buttons once. When a display shows on the CD changer unit, press

the same disc selection button again within 5 seconds.

+

The changer mechanism will lock itself within 10 seconds.

4. After mechanism stops moving (mechanism sound stops), disconnect the CD changer unit connectors.
5. Remove CD changer unit.
NOTE:

+

Do not disconnect battery cable (any power supply) until completion of mechanism movement.

+

If the ignition switch is turned ON or ACC position after the damper locking, it will be unlocked automati-
cally and the damper locking procedure will be required again.

After installing a new or remanufactured CD changer unit, switching the CD changer unit ON will automati-
cally unlock the mechanism. A special unlocking procedure is not required.

AUDIO

Trouble Diagnoses (Cont’d)

EL-231

Inspection

=NLEL0221

AUDIO UNIT

NLEL0221S01

All voltage inspections are made with:

+

Ignition switch ON or ACC

+

Audio unit ON

+

Audio unit connected (If audio unit is removed for inspection, supply a ground to the case using a jumper
wire.)

ANTENNA

NLEL0221S02

Using a jumper wire, clip an auxiliary ground between antenna and body.

+

If reception improves, check antenna ground (at body surface).

+

If reception does not improve, check main feeder cable for short circuit or open circuit.

AUDIO

Inspection

EL-232

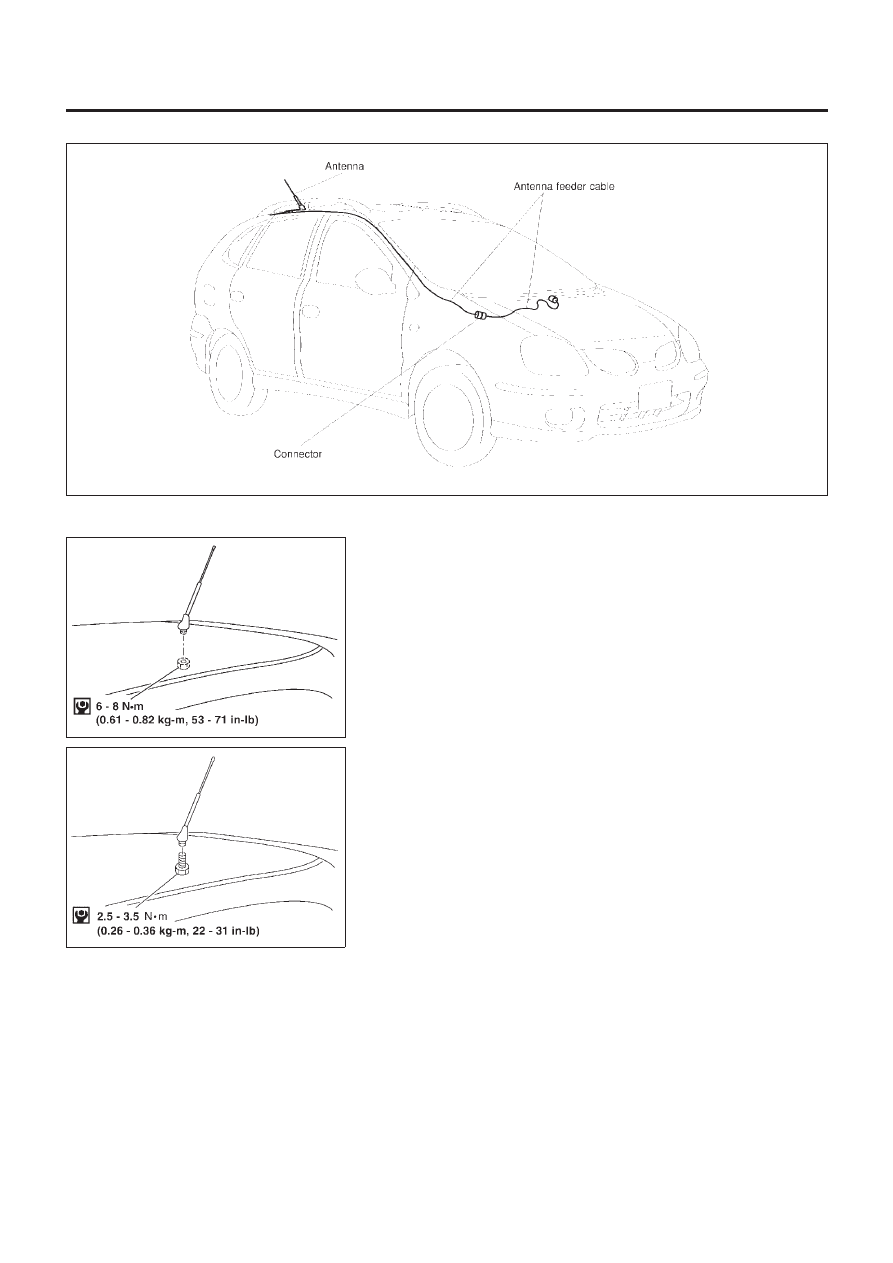

Location of Antenna

NLEL0468

NEL726

SEL459X

Antenna Rod Replacement

NLEL0469

REMOVAL

NLEL0469S01

Models with the fixing nut

NLEL0469S0101

1.

Remove rear portion of head lining.

2.

Remove antenna base fixing nut and antenna base.

NEL783

Models with the fixing bolt

NLEL0469S0102

1.

Remove rear portion of head lining.

2.

Remove antenna base fixing bolt and antenna base.

AUDIO ANTENNA

Location of Antenna

EL-233

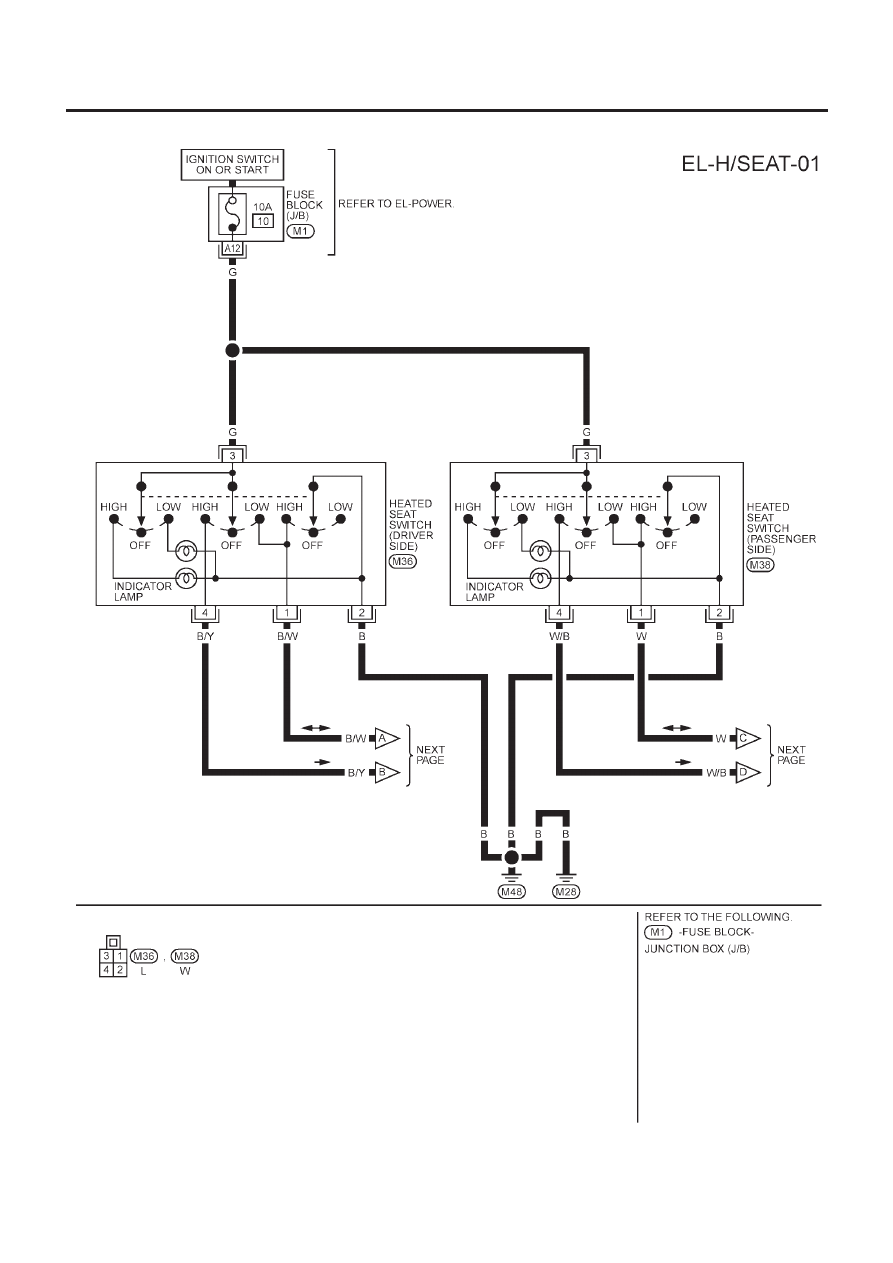

Wiring Diagram — H/SEAT —

NLEL0471

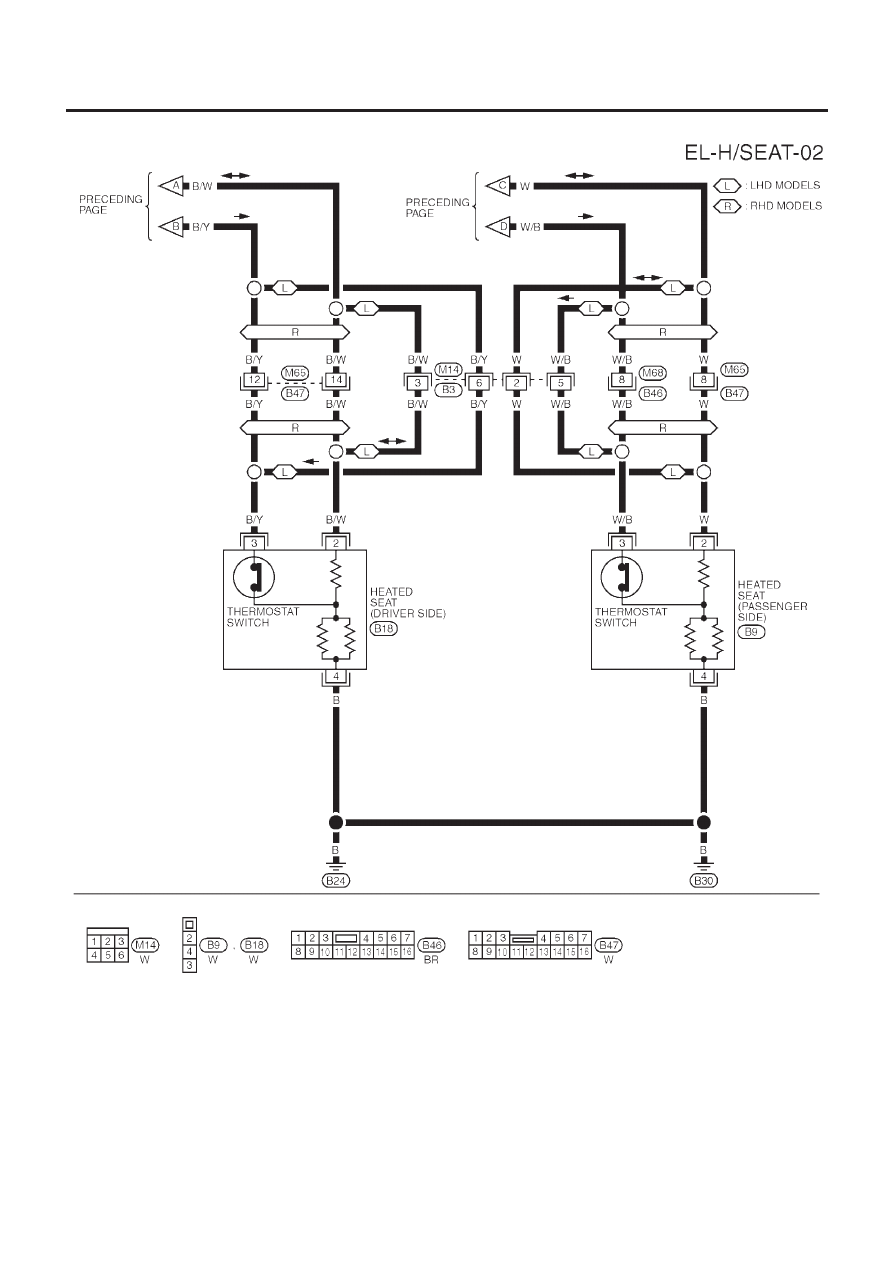

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0471S02

YEL922B

HEATED SEAT

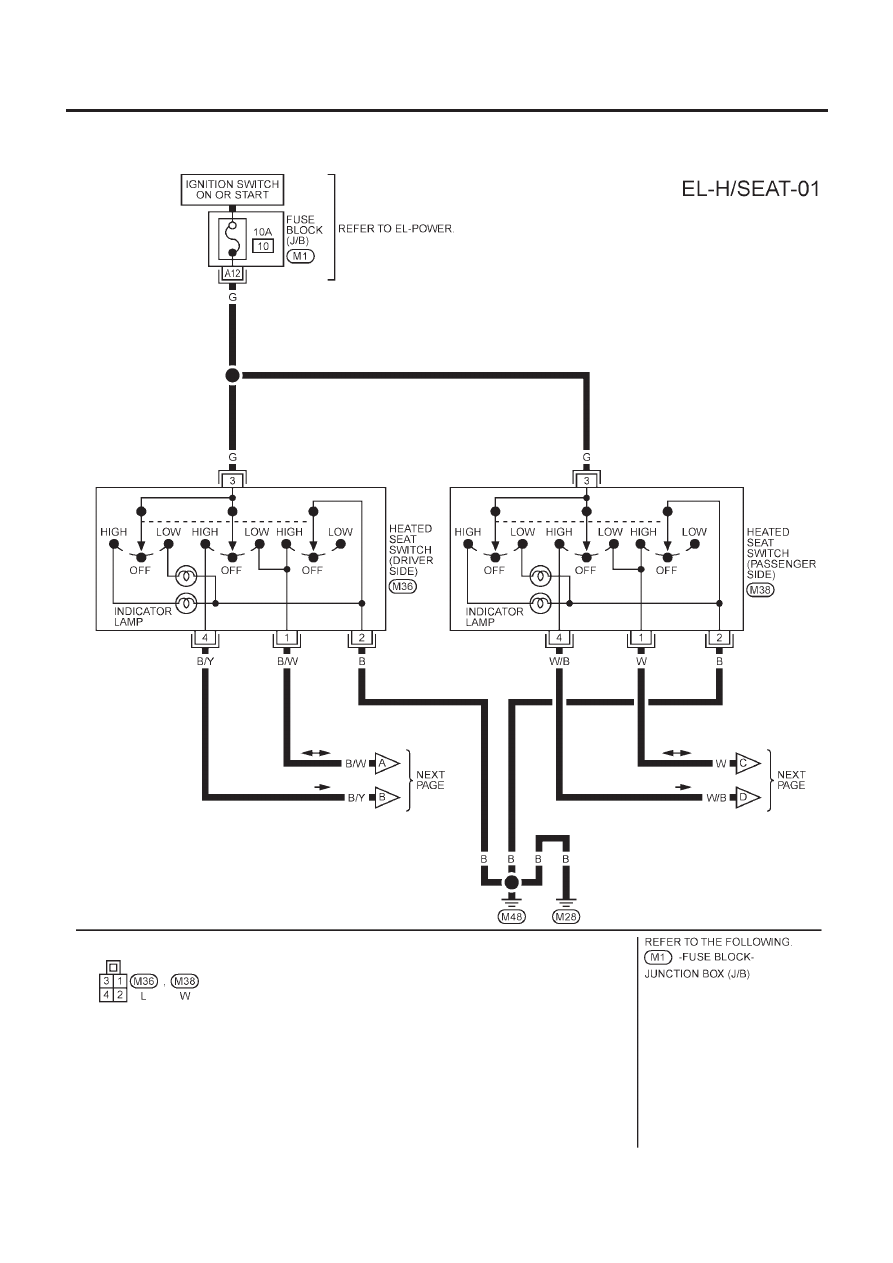

Wiring Diagram — H/SEAT —

EL-234

YEL923B

HEATED SEAT

Wiring Diagram — H/SEAT — (Cont’d)

EL-235

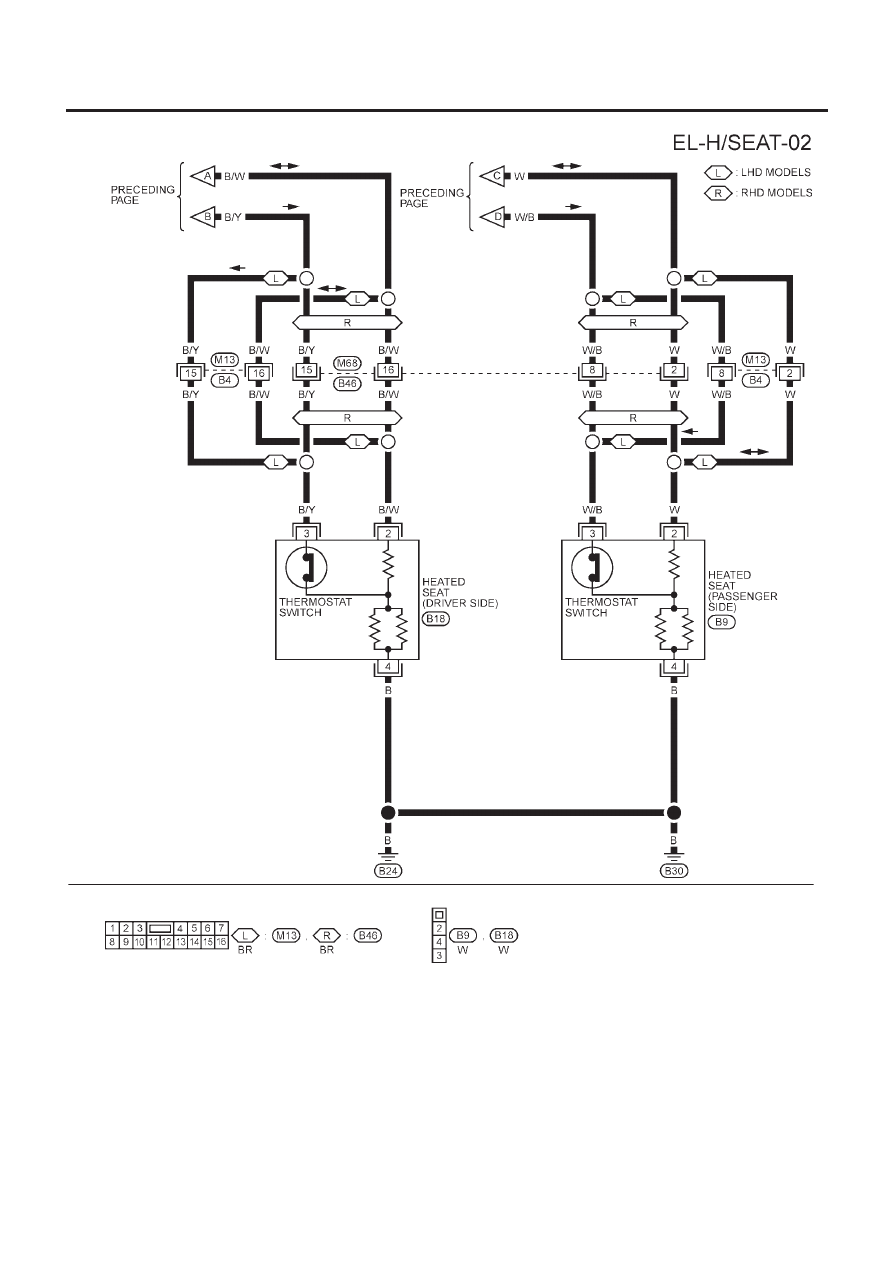

MODELS WITH FUSE AND FUSIBLE LINK BOX E90

NLEL0471S01

YEL922B

HEATED SEAT

Wiring Diagram — H/SEAT — (Cont’d)

EL-236

YEL445C

HEATED SEAT

Wiring Diagram — H/SEAT — (Cont’d)

EL-237

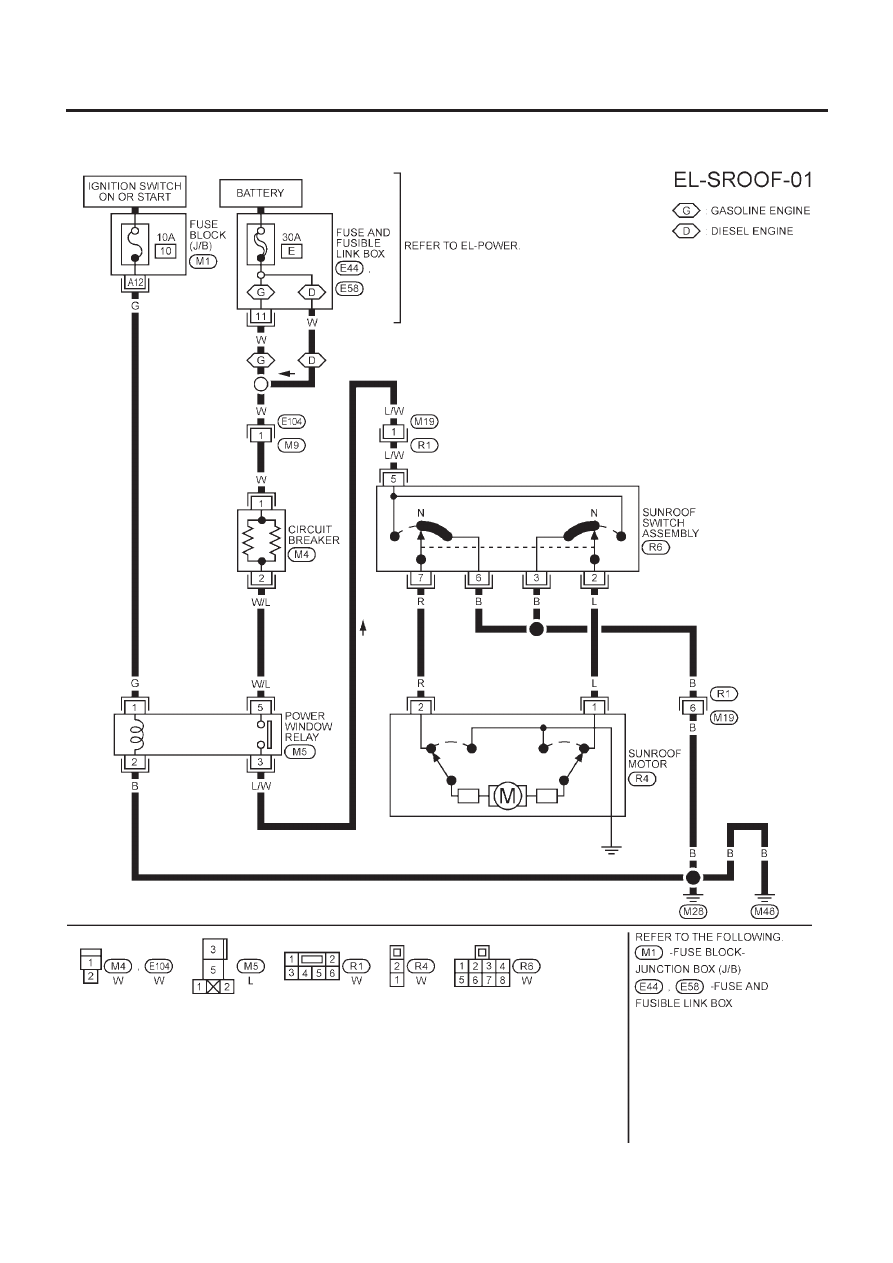

Wiring Diagram — SROOF —

NLEL0089

MODELS WITH FUSE AND FUSIBLE LINK BOX E43

NLEL0089S01

YEL924B

POWER SUNROOF

Wiring Diagram — SROOF —

EL-238
