FRONT & REAR AXLE

SECTION

AX

CONTENTS

FRONT AXLE

..................................................................2

Precautions ..................................................................2

PRECAUTIONS

.........................................................2

Preparation ..................................................................2

SPECIAL SERVICE TOOLS

........................................2

COMMERCIAL SERVICE TOOLS

................................2

Noise, Vibration and Harshness (NVH)
Troubleshooting ...........................................................3

NVH TROUBLESHOOTING CHART

............................3

On-vehicle Service.......................................................3

FRONT AXLE PARTS

................................................3

FRONT WHEEL BEARING

.........................................3

DRIVE SHAFT

...........................................................4

Wheel Hub and Knuckle..............................................5

COMPONENTS

.........................................................5

REMOVAL

.................................................................5

INSTALLATION

..........................................................7

DISASSEMBLY

..........................................................7

INSPECTION

.............................................................8

ASSEMBLY

...............................................................8

Drive Shaft .................................................................10

COMPONENTS

.......................................................10

REMOVAL

............................................................... 11

INSTALLATION

........................................................ 11

DISASSEMBLY

........................................................12

INSPECTION

...........................................................14

ASSEMBLY

.............................................................14

Service Data and Specifications (SDS).....................19

DRIVE SHAFT

.........................................................19

DYNAMIC DAMPER (WHERE FITTED)

.....................20

WHEEL BEARING (FRONT)

.....................................20

REAR AXLE

...................................................................21

Precautions ................................................................21

PRECAUTIONS

.......................................................21

Preparation ................................................................21

SPECIAL SERVICE TOOLS

......................................21

COMMERCIAL SERVICE TOOLS

..............................21

Noise, Vibration and Harshness (NVH)
Troubleshooting .........................................................22
On-vehicle Service.....................................................22

REAR AXLE PARTS

.................................................22

REAR WHEEL BEARING

.........................................22

Wheel Hub .................................................................23

COMPONENTS

.......................................................23

REMOVAL

...............................................................23

INSTALLATION

........................................................24

Service Data and Specifications (SDS).....................26

WHEEL BEARING (REAR)

.......................................26

SBR686C

Precautions

PRECAUTIONS

NLAX0001

+

When installing rubber parts, final tightening must be car-
ried out under unladen condition* with tires on ground.
*: Fuel, radiator coolant and engine oil full. Spare tire, jack,
hand tools and mats in designated positions.

+

After installing removed suspension parts, check wheel
alignment and adjust if necessary.

+

Use flare nut wrench when removing or installing brake
tubes.

+

Always torque brake lines when installing.

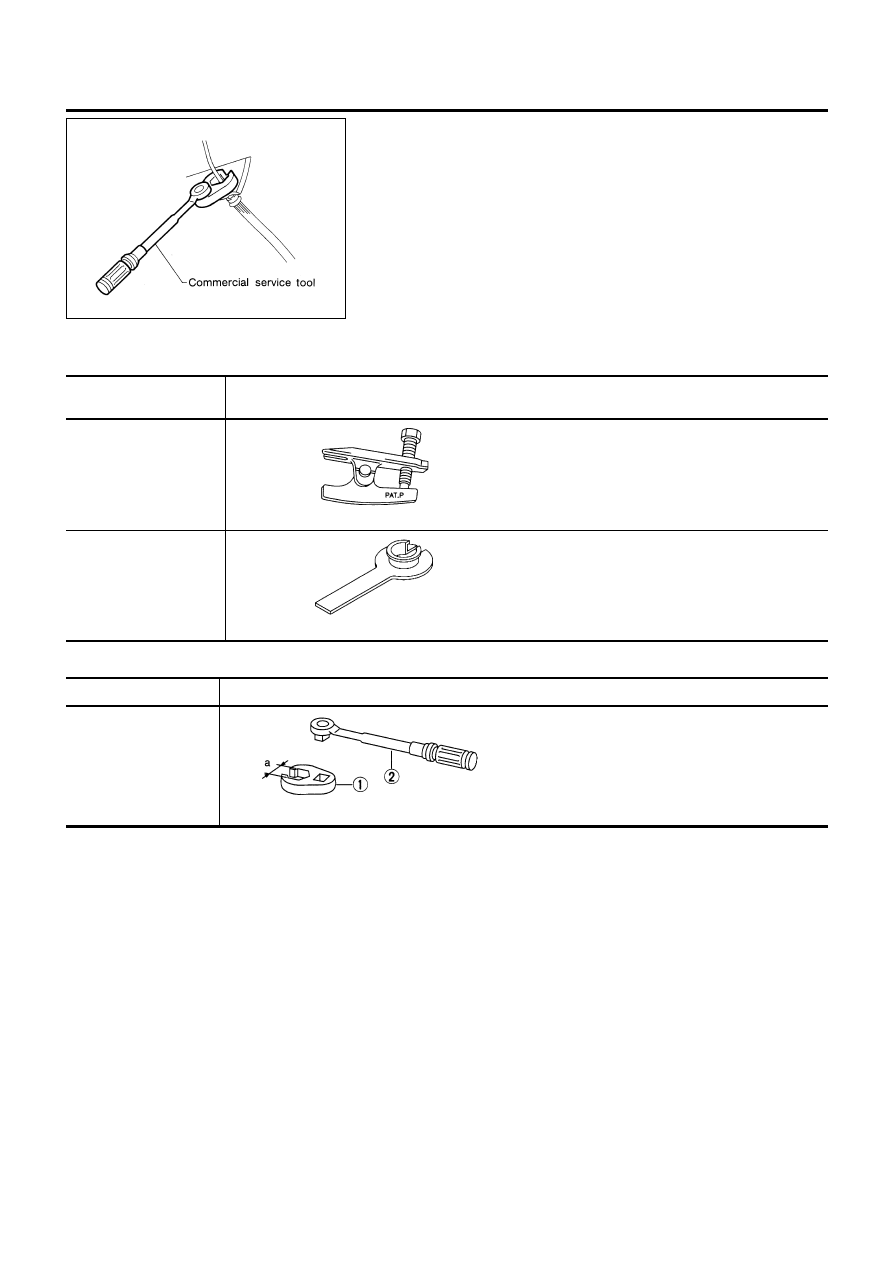

Preparation

SPECIAL SERVICE TOOLS

NLAX0002

Tool number
Tool name

Description

HT72520000
Ball joint remover

NT146

Removing tie-rod outer end and lower ball joint

KV38106800
Differential side oil seal
protector

NT147

Installing drive shaft
KV38106800

COMMERCIAL SERVICE TOOLS

NLAX0003

Tool name

Description

1 Flare nut crowfoot
2 Torque wrench

NT360

Removing and installing each brake piping
a: 10 mm (0.39 in)

FRONT AXLE

Precautions

AX-2

Noise, Vibration and Harshness (NVH)
Troubleshooting

=NLAX0004

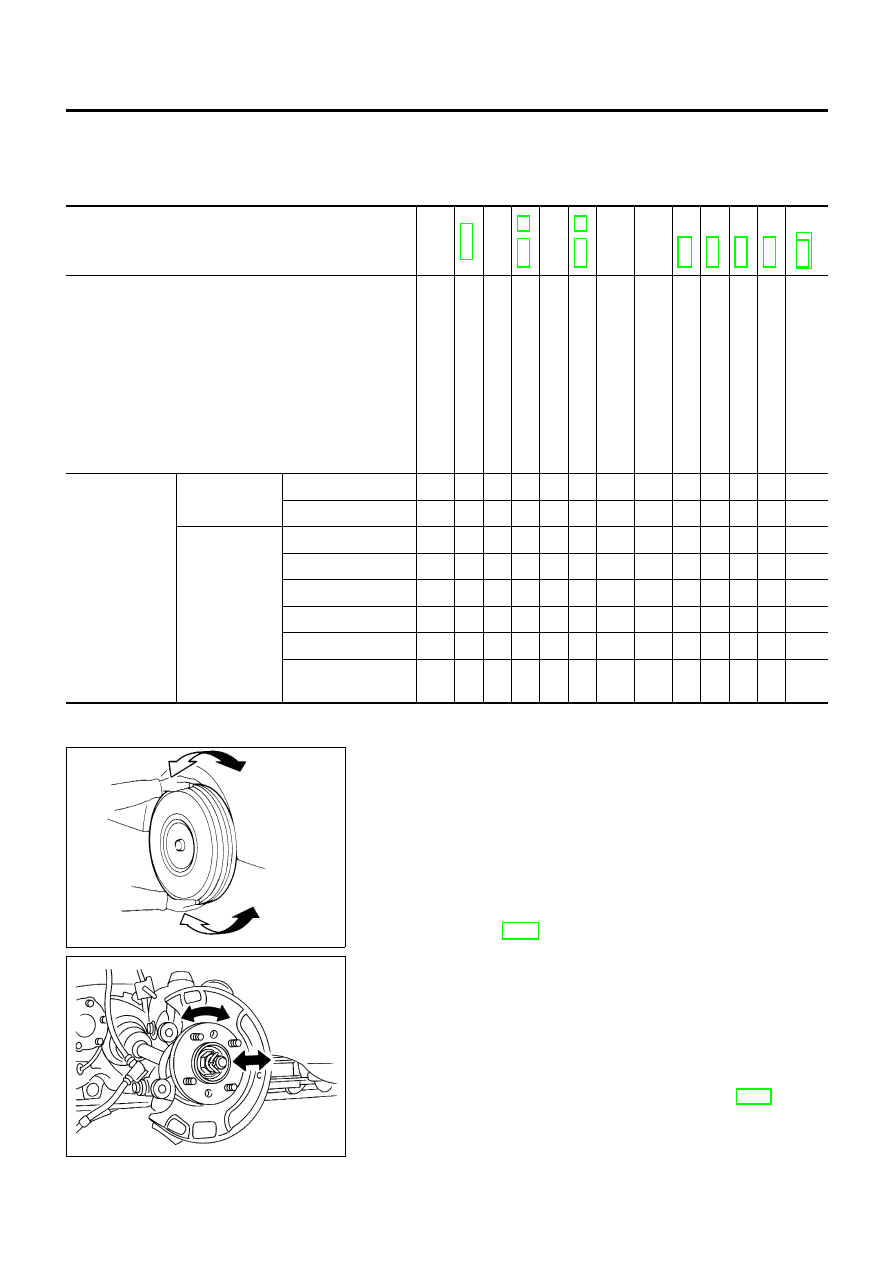

NVH TROUBLESHOOTING CHART

NLAX0004S01

Use the chart below to help you find the cause of the symptom. If necessary, repair or replace these parts.

Reference page

—

AX-14

—

AX-5,

23

—

AX-3,

22

—

—

SU-4

SU-4

SU-4

BR-6

ST

-5

Possible cause and
SUSPECTED PARTS

Excessive

joint

angle

Joint

sliding

resistance

Imbalance

Improper

installation,

looseness

Parts

interference

Wheel

bearing

damage

DRIVE

SHAFT

AXLE

SUSPENSION

TIRES

ROAD

WHEEL

BRAKES

STEERING

Symptom

DRIVE SHAFT

Noise, Vibration

×

×

×

×

×

×

×

×

Shake

×

×

×

×

×

×

×

×

AXLE

Noise

×

×

×

×

×

×

×

×

Shake

×

×

×

×

×

×

×

×

Vibration

×

×

×

×

×

×

Shimmy

×

×

×

×

×

×

×

Judder

×

×

×

×

×

×

Poor quality ride or
handling

×

×

×

×

×

×

×

: Applicable

SMA525A

On-vehicle Service

FRONT AXLE PARTS

NLAX0005

Check front axle and front suspension parts for excessive play,
cracks, wear or other damage.

+

Shake each front wheel to check for excessive play.

+

Make sure that cotter pin is inserted.

+

Retighten all axle and suspension nuts and bolts to the speci-
fied torque.

Tightening torque:

Refer to SU-4, “FRONT SUSPENSION”.

SFA805B

FRONT WHEEL BEARING

NLAX0006

+

Check that wheel bearings operate smoothly.

+

Check axial end play.

Axial end play:

0.05 mm (0.0020 in)

If out of specification or wheel bearing does not turn smoothly,
replace wheel bearing assembly.
Refer to “Wheel Hub and Knuckle”, “FRONT AXLE”, AX-5.

FRONT AXLE

Noise, Vibration and Harshness (NVH) Troubleshooting

AX-3

SFA108A

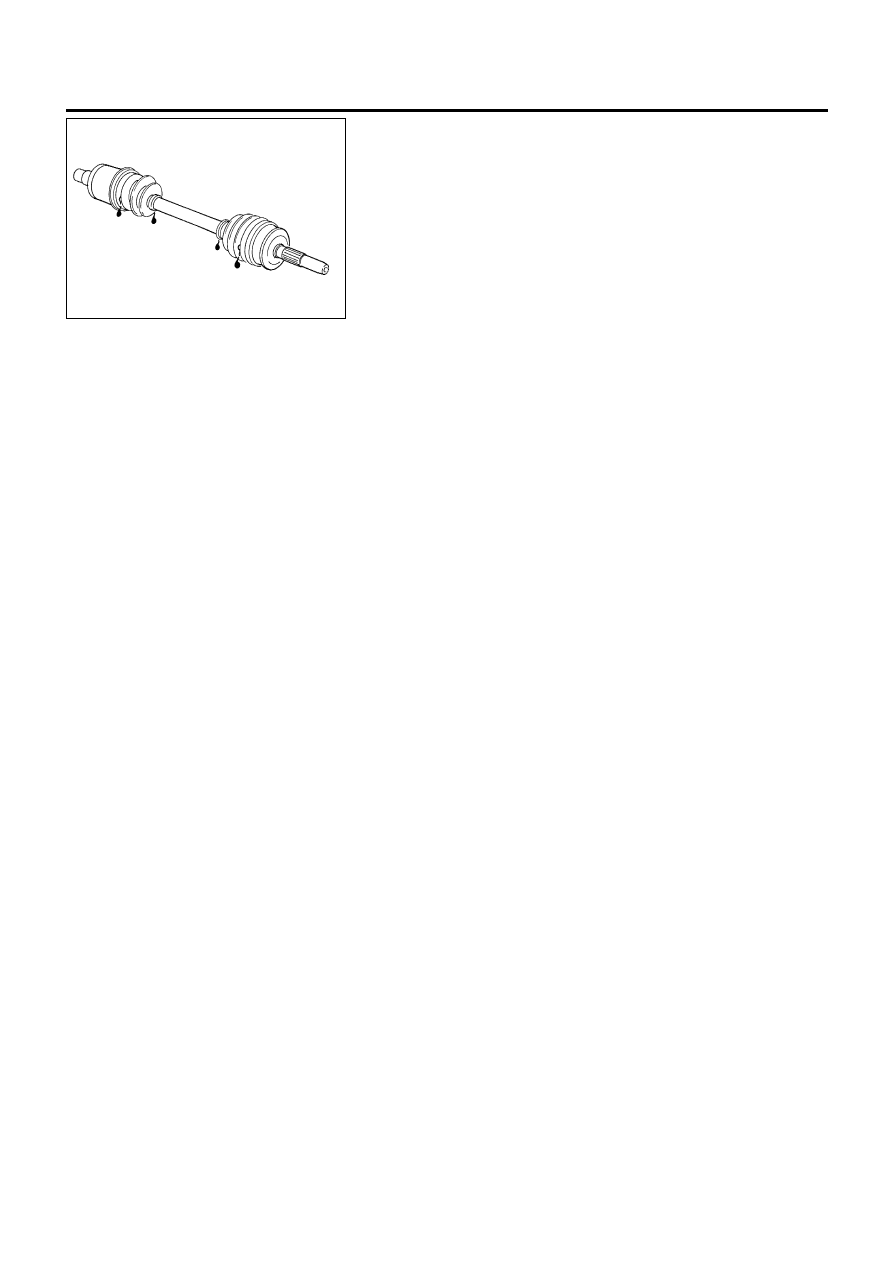

DRIVE SHAFT

NLAX0007

Check for grease leakage or other damage.

FRONT AXLE

On-vehicle Service (Cont’d)

AX-4

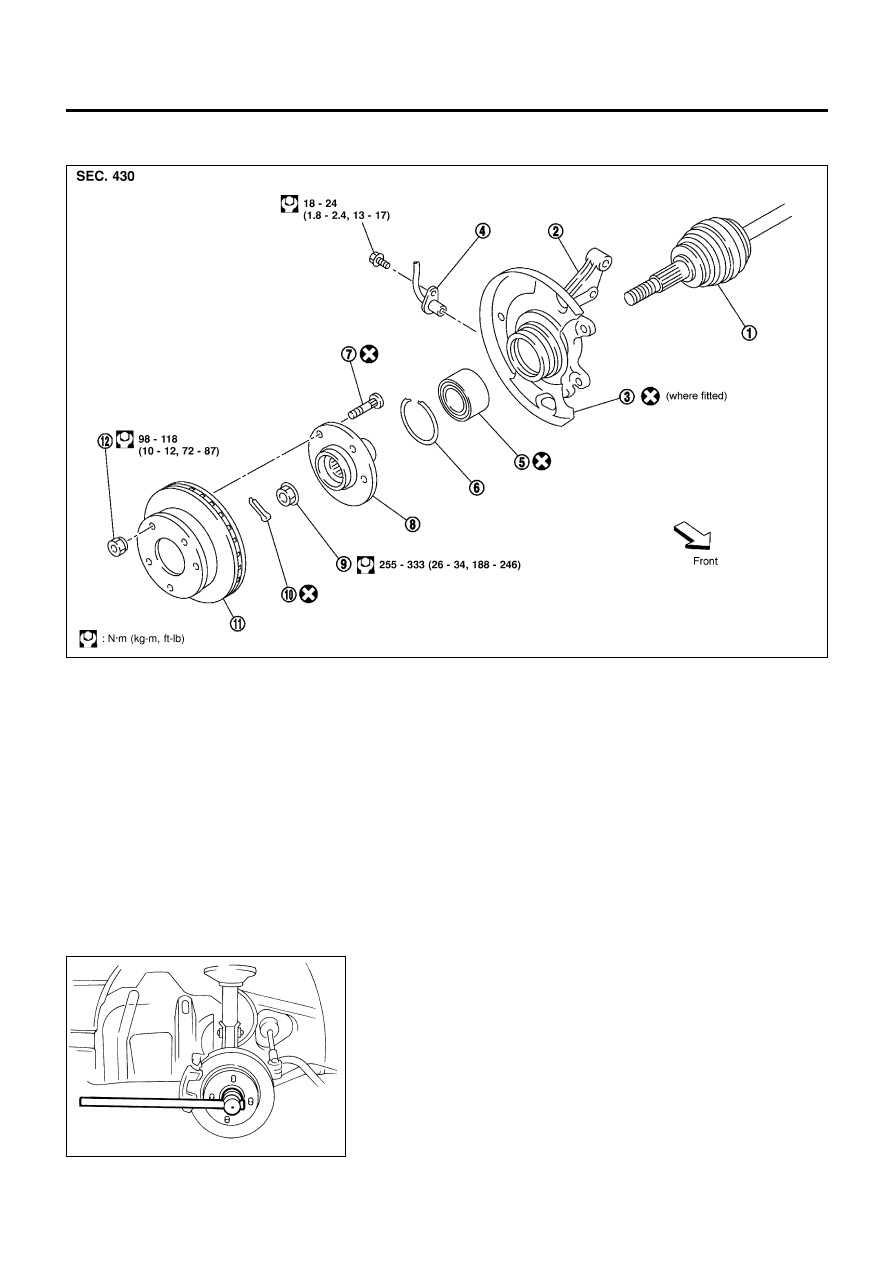

Wheel Hub and Knuckle

COMPONENTS

=NLAX0008

NAX006

1.

Drive shaft

2.

Knuckle

3.

Baffle plate (where fitted)

4.

ABS sensor

5.

Wheel bearing assembly

6.

Snap ring

7.

Hub bolt

8.

Wheel hub

9.

Wheel bearing lock nut

10. Cotter pin
11. Brake disc
12. Wheel nut

REMOVAL

NLAX0009

CAUTION:

Before removing the front axle assembly, disconnect the ABS
wheel sensor from the assembly. Then move it away from the
front axle assembly area.
Failure to do so may result in damage to the sensor wires and
the sensor becoming inoperative.

SFA090A

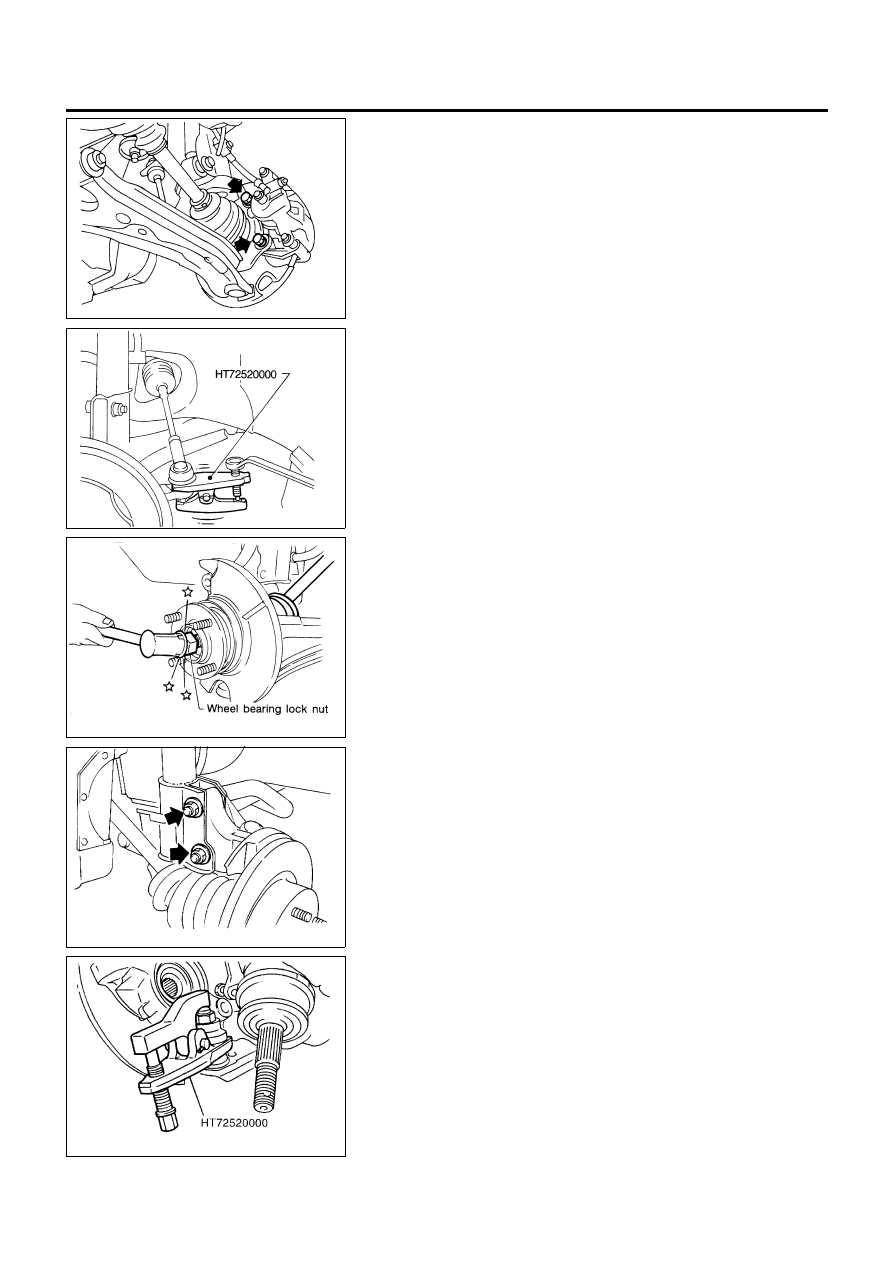

1.

Remove wheel bearing lock nut.

FRONT AXLE

Wheel Hub and Knuckle

AX-5

SFA898A

2.

Remove brake caliper assembly and rotor.

Brake hose need not be disconnected from brake caliper. In
this case, suspend caliper assembly with wire so as not to
stretch brake hose. Be careful not to depress brake pedal, or
piston will pop out.
Make sure brake hose is not twisted.

SFA372-A

3.

Separate tie-rod from knuckle with Tool.

Install stud nut on stud bolt to prevent damage to stud bolt.

SFA181A

4.

Separate drive shaft from knuckle by lightly tapping it. If it is
hard to remove, use a puller.

Cover boots with shop towel so as not to damage them when
removing drive shaft.

SFA153B

5.

Remove strut lower mounting bolts.

SFA113AC

6.

Loosen lower ball joint tightening nut.

7.

Separate knuckle from lower ball joint stud with Tool.

8.

Remove knuckle from transverse link.

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

AX-6

SFA114A

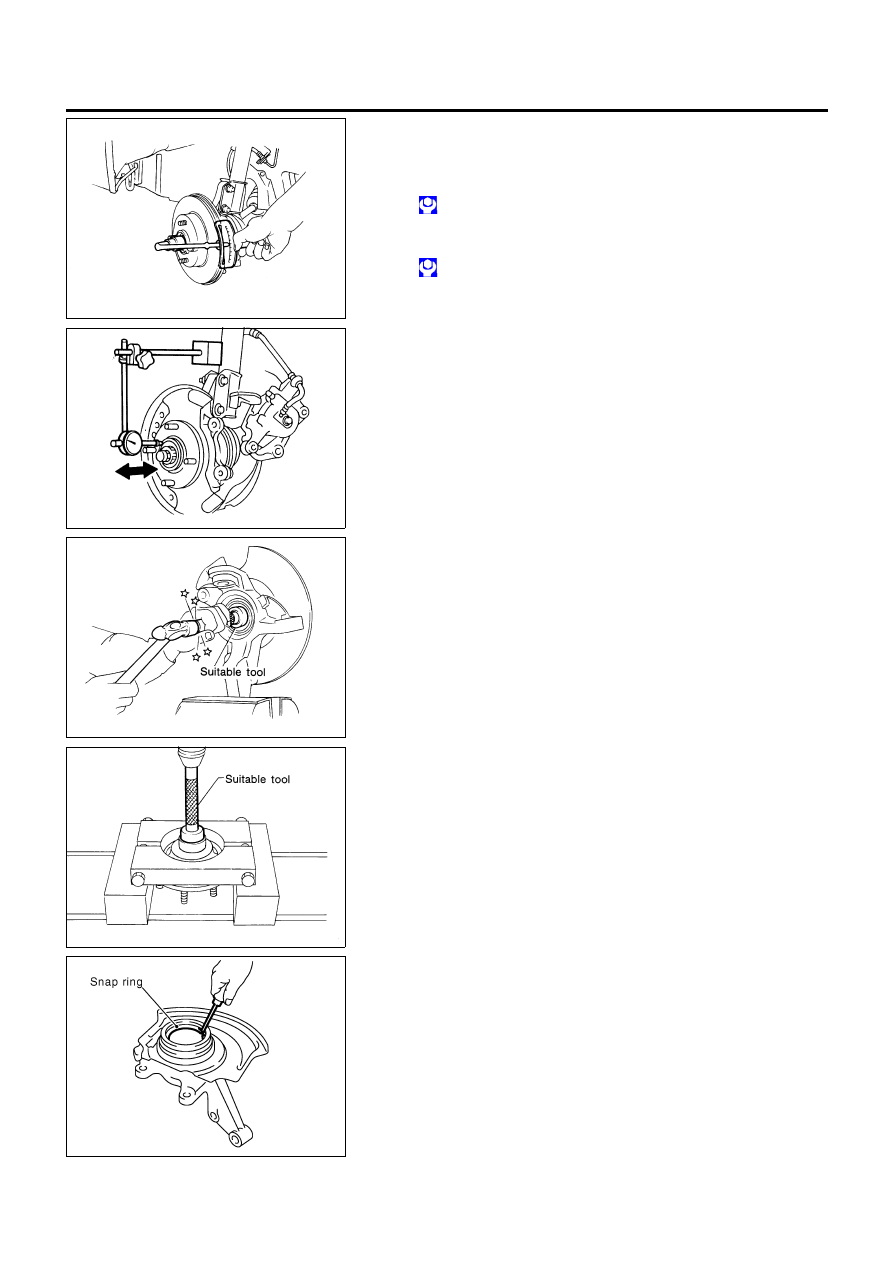

INSTALLATION

NLAX0010

1.

Install knuckle with wheel hub.

When installing knuckle to strut, be sure to hold bolts and
tighten nuts.

: 140 - 160 N·m (14 - 16 kg-m, 103 - 118 ft-lb)

Before tightening, apply oil to threaded portion of drive shaft.
2.

Tighten wheel bearing lock nut.

: 255 - 333 N·m (26 - 34 kg-m, 188 - 246 ft-lb)

3.

Check that wheel bearings operate smoothly.

SFA543A

4.

Check wheel bearing axial end play.

Axial end play:

0.05 mm (0.0020 in)

SFA116A

DISASSEMBLY

NLAX0011

CAUTION:

When removing wheel hub or wheel bearing from knuckle,
replace wheel bearing assembly (outer race and inner races)
with a new one.

Wheel Hub

NLAX0011S01

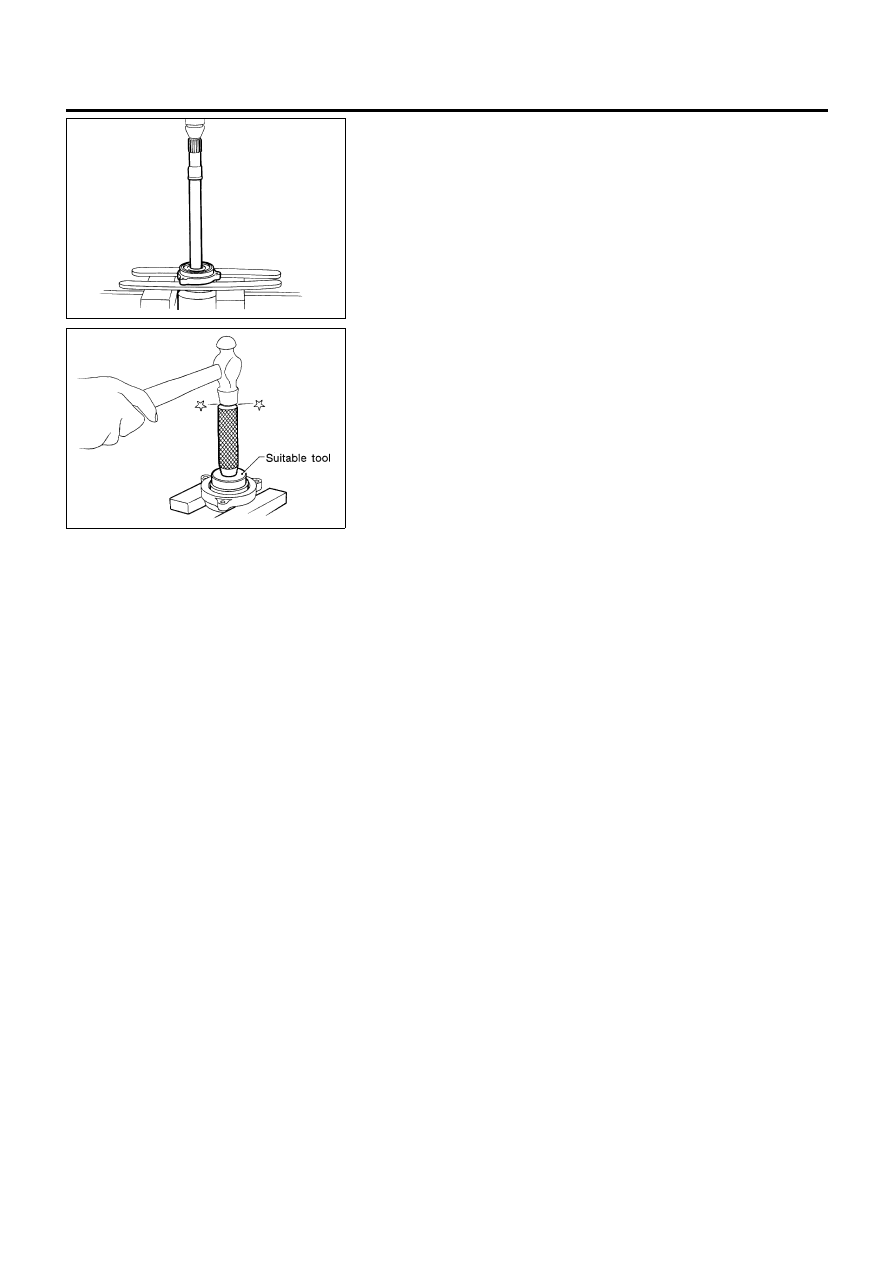

Drive out hub with inner race (outside) from knuckle with a suitable
tool.

SFA654A

Wheel Bearing

NLAX0011S02

When replacing wheel bearing, replace complete wheel bear-
ing assembly (Inner races and outer race).
1.

Remove bearing inner race (outside).

SAX008

2.

Remove snap rings.

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

AX-7

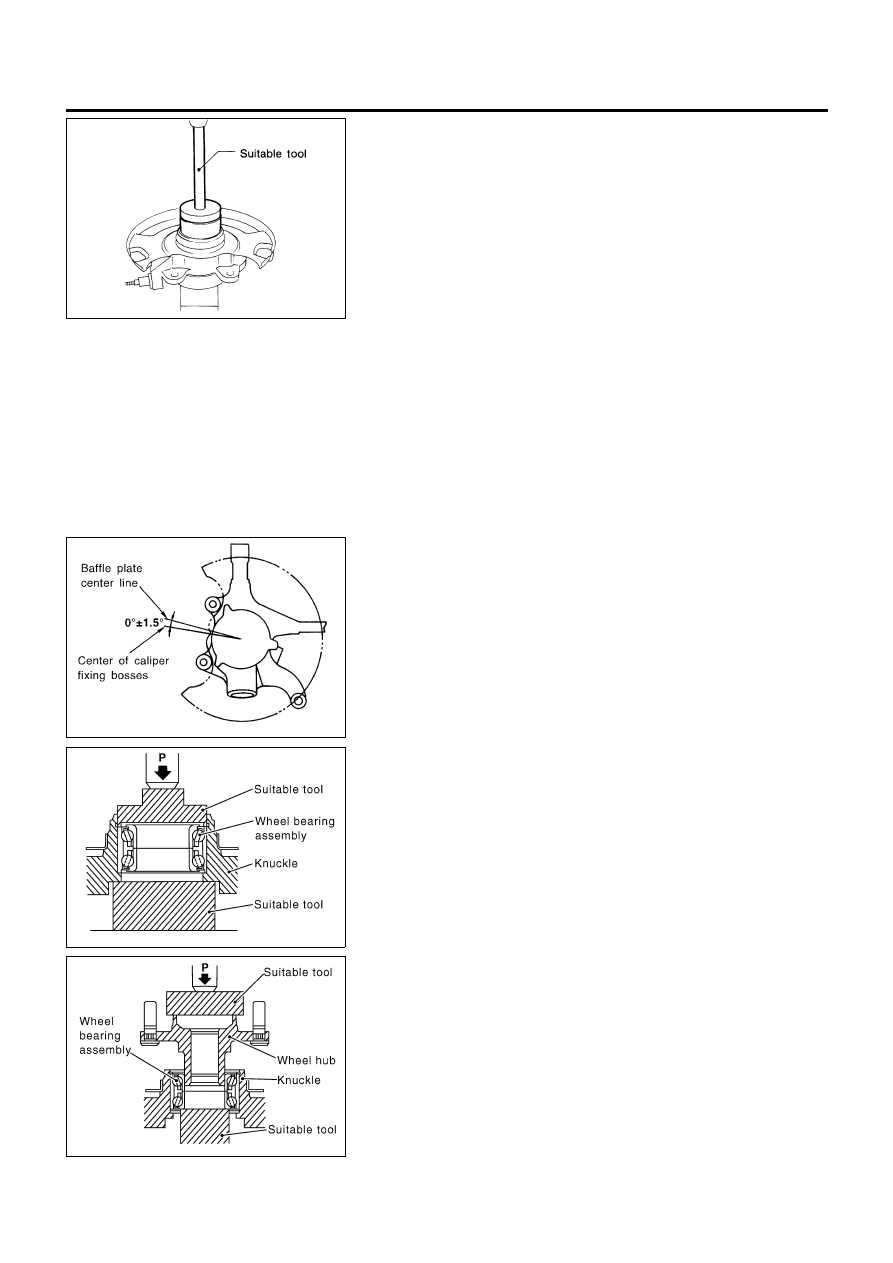

SFA905A

3.

Press out bearing outer race.

INSPECTION

NLAX0012

Wheel Hub and Knuckle

NLAX0012S01

Check wheel hub and knuckle for cracks by using a magnetic
exploration or dyeing test.

Snap Ring

NLAX0012S02

Check snap ring for wear or cracks. Replace if necessary.

SFA921B

ASSEMBLY

NLAX0013

+

When removing baffle plate, replace it with a new one.

+

When installing the baffle plate, press new plate so that it is in
contact with knuckle wall. Refer to figure at left.

SAX009

1.

Install inner snap ring into groove of knuckle.

2.

Press new wheel bearing assembly into knuckle until it con-
tacts steering knuckle.

Maximum load P:

29 kN (3 ton, 3.3 US ton, 3.0 Imp ton)

CAUTION:

+

Do not press inner race of wheel bearing assembly.

+

Do not apply oil or grease to mating surfaces of wheel
bearing outer race and knuckle.

3.

Install outer snap ring into groove of knuckle.

SAX010

4.

Press wheel hub into knuckle until it stops when the end of the
wheel bearing is hit.

Maximum load P:

29 kN (3 ton, 3.3 US ton, 3.0 Imp ton)

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

AX-8

SFA182A

5.

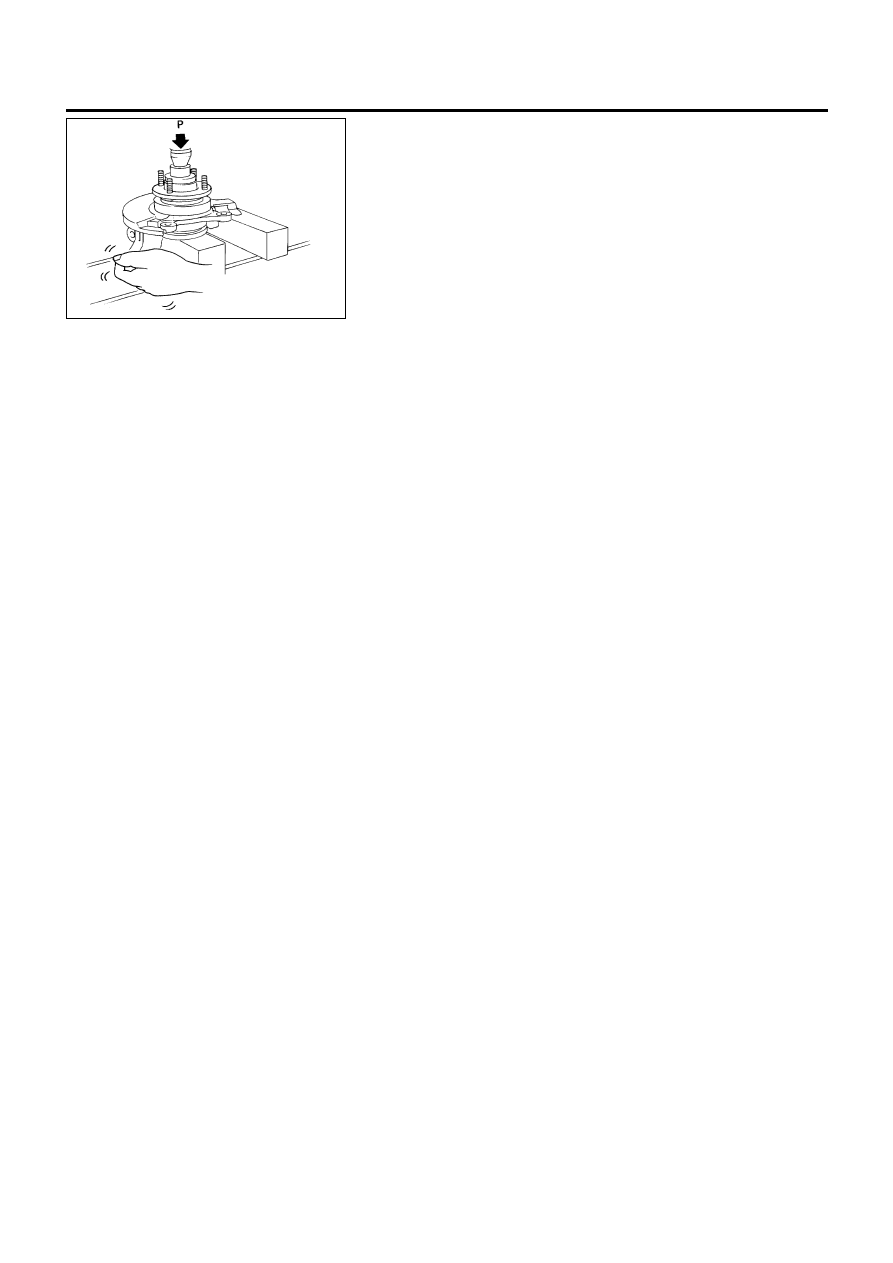

Check bearing operation.

a.

Add load P with press.

Load P:

49.0 kN
(5.0 ton, 5.5 US ton, 4.92 Imp ton)

b.

Spin knuckle several turns in both directions.

c.

Make sure that wheel bearings operate smoothly.

FRONT AXLE

Wheel Hub and Knuckle (Cont’d)

AX-9

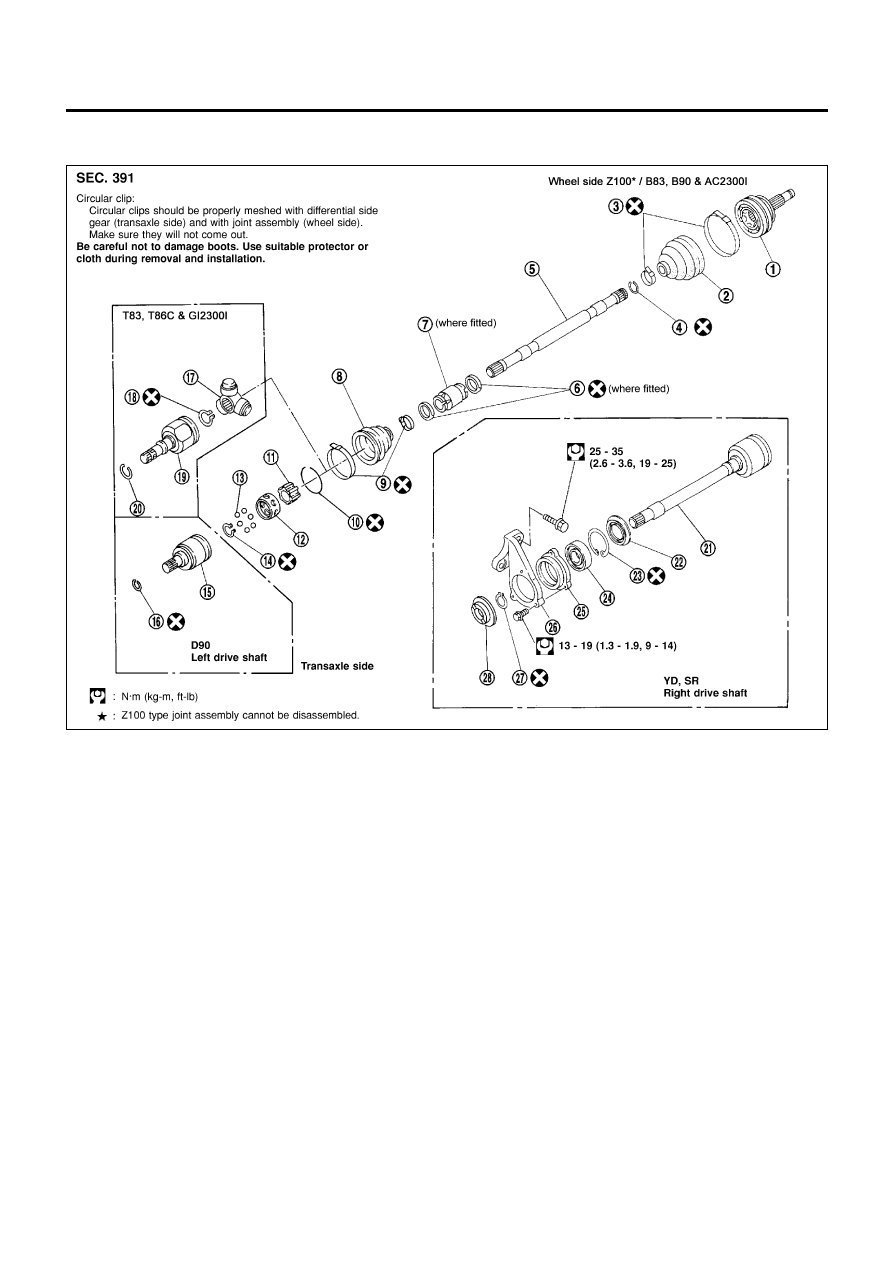

Drive Shaft

COMPONENTS

=NLAX0016

NAX007

1.

Joint assembly

2.

Boot

3.

Boot band

4.

Circular clip

5.

Drive shaft

6.

Dynamic damper band (where fit-
ted)

7.

Dynamic damper (where fitted)

8.

Boot

9.

Boot band

10. Stopper ring

11. Inner race
12. Cage
13. Ball
14. Snap ring
15. Slide joint housing
16. Circular clip
17. Spider assembly
18. Snap ring
19. Slide joint housing
20. Circular clip

21. Slide joint housing with extension

shaft

22. Dust shield
23. Snap ring
24. Support bearing
25. Support bearing retainer
26. Bracket
27. Snap ring
28. Dust shield

FRONT AXLE

Drive Shaft

AX-10

SFA090A

REMOVAL

NLAX0014

1.

Remove wheel bearing lock nut.

Brake caliper need not be disconnected. Do not twist or
stretch brake hose when moving components.

SFA153B

2.

Remove strut lower mount bolts.

3.

Remove brake hose clip.

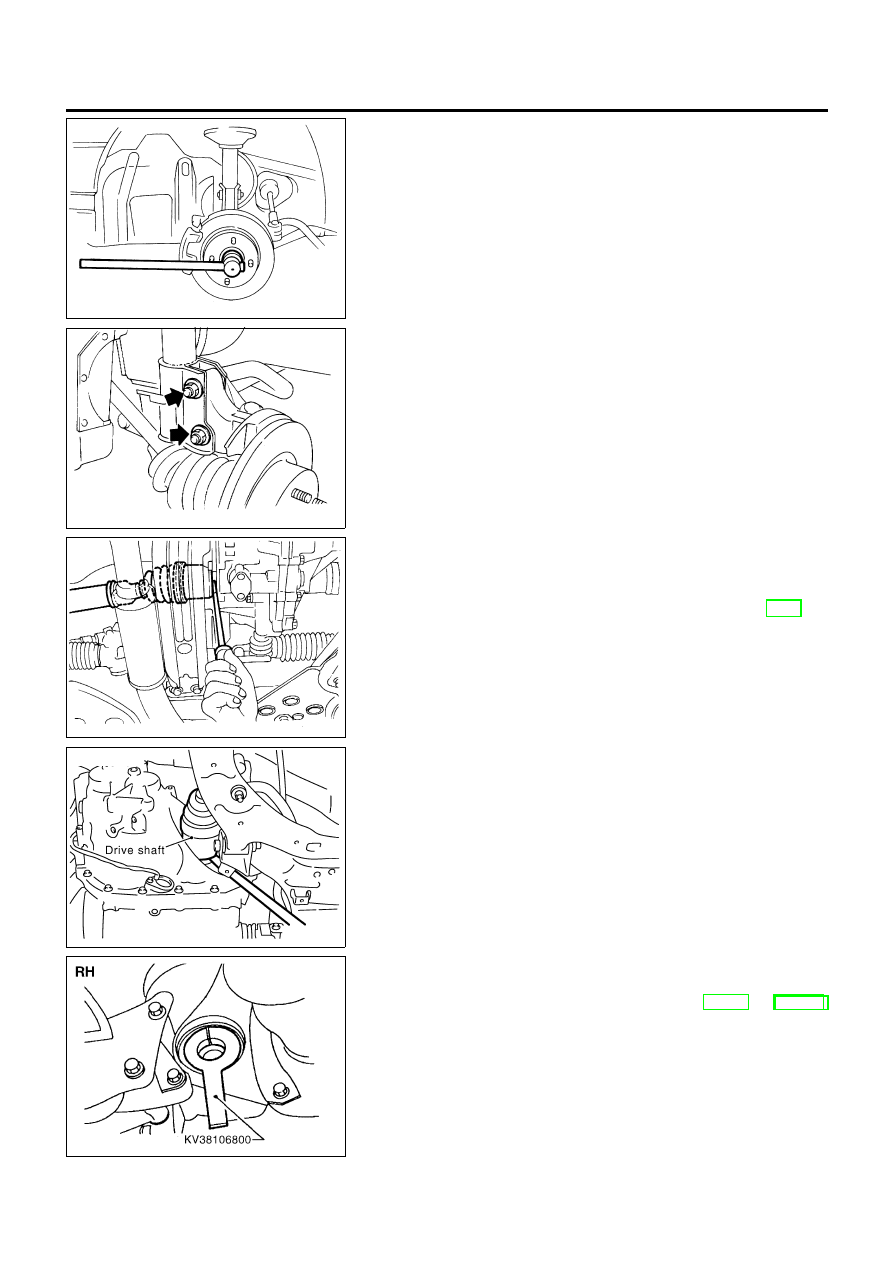

SFA499A

4.

Separate drive shaft from knuckle by lightly tapping it. If it is
hard to remove, use a puller.
Cover boots with shop towel so as not to damage them
when removing drive shaft.
Refer to “Wheel Hub and Knuckle”, “FRONT AXLE”, AX-5.

5.

Remove right drive shaft from transaxle.

NAX004

6.

Remove left drive shaft from transaxle.

+

Pry off drive shaft from transaxle as shown at left.

SFA482-D

INSTALLATION

NLAX0015

Transaxle Side

NLAX0015S01

1.

Drive a new oil seal to transaxle. Refer to MT-15 or AT-204,
“Replacing

Oil

Seal”

or

“Differential

Side

Oil

Seal

Replacement”, “ON-VEHICLE SERVICE”.

2.

Set Tool along the inner circumference of oil seal.

FRONT AXLE

Drive Shaft (Cont’d)

AX-11

SFA483-D

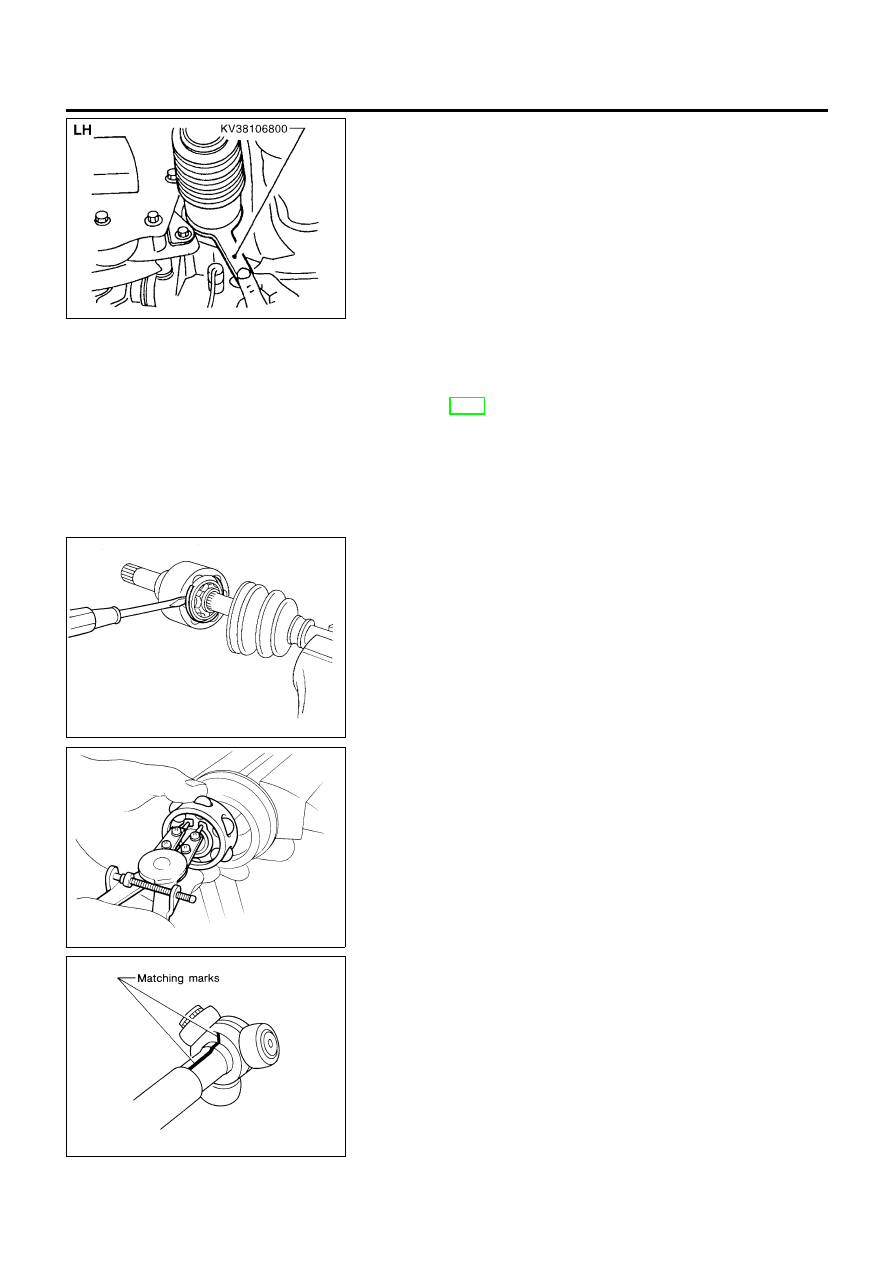

3.

Insert drive shaft into transaxle. Be sure to properly align the
serrations and then withdraw Tool.

4.

Push the drive shaft until the circular clip on the drive shaft fits
into the circular clip groove of the side gear.

5.

After its insertion, try to pull the flange out of the slide joint by
hand. If it pulls out, the circular clip is not properly meshed with
the side gear.

Wheel Side

NLAX0015S02

+

Install drive shaft into knuckle.

+

Tighten upper knuckle nut and wheel bearing lock nut. Refer
to section Installation in “Wheel Hub and Knuckle”, “FRONT
AXLE”, AX-5.

SFA476

DISASSEMBLY

NLAX0017

Transaxle Side (D90 — types)

NLAX0017S01

1.

Remove boot bands.

2.

Put matching marks on slide joint housing and inner race,
before separating joint assembly.

3.

Remove stopper ring with a screwdriver, and pull out slide joint
housing.

SFA514A

4.

Put matching marks on inner race and drive shaft.

5.

Remove snap ring, then remove ball cage, inner race and balls
as a unit.

6.

Draw out boot.

Cover drive shaft serrations with tape so as not to damage the
boot.

SFA963

Transaxle Side (T83, T86C & GI2300I)

NLAX0017S04

1.

Remove boot bands.

2.

Put matching marks on slide joint housing and drive shaft
before separating joint assembly.

3.

Put matching marks on spider assembly and drive shaft.

FRONT AXLE

Drive Shaft (Cont’d)

AX-12

SFA612

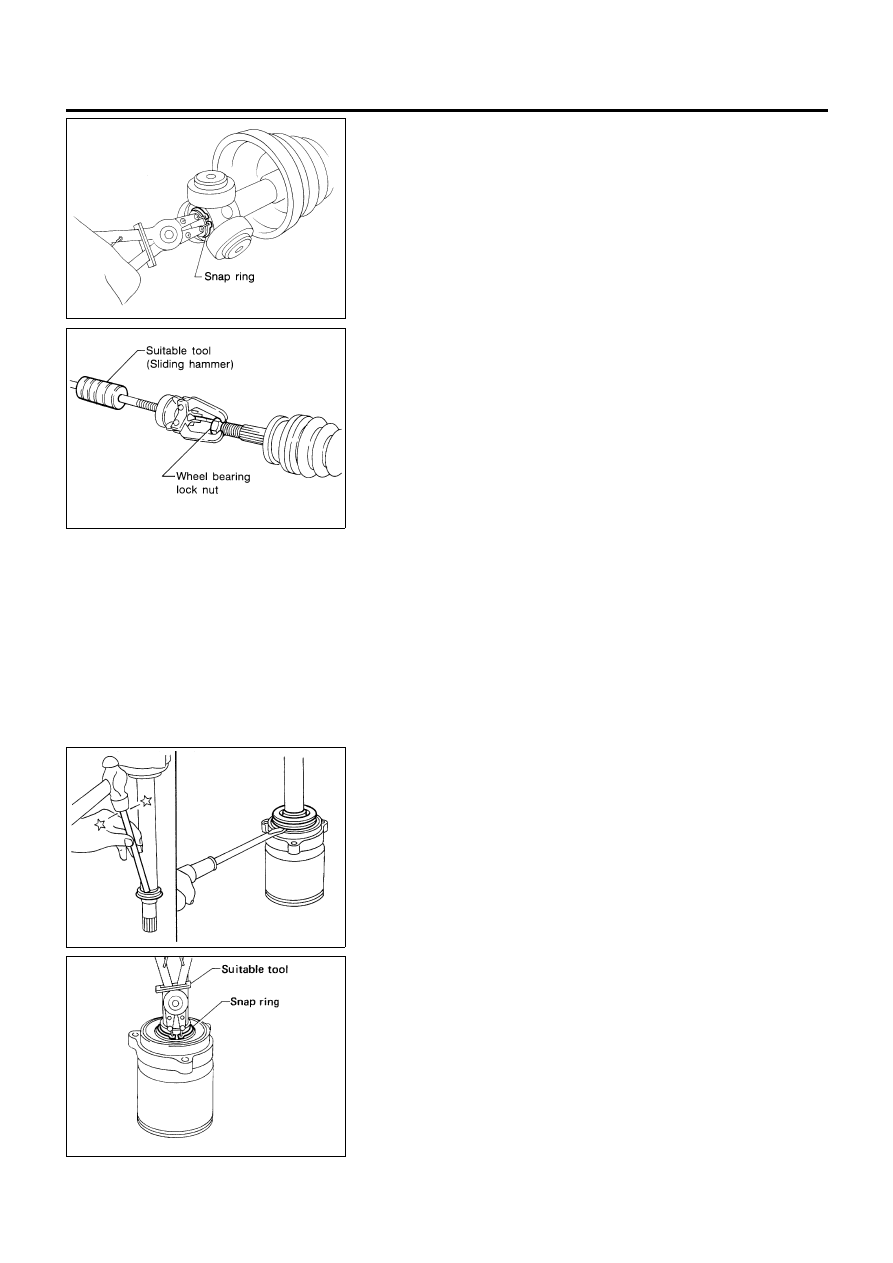

4.

Pry off snap ring, then remove spider assembly.

CAUTION:

Do not disassemble spider assembly.
5.

Draw out boot.

Cover drive shaft serration with tape to prevent damage to the
boot.

SFA092A

Wheel Side (B83, B90 & AC2300I)

NLAX0017S02

CAUTION:

Z100 type joint assembly cannot be disassembled because a
plastic boot and special boot band are used. Do not use other
drive shaft boots. If the boot or joint is damaged, replace the
drive shaft assembly.
1.

Before separating joint assembly, put matching marks on drive
shaft and joint assembly.

2.

Separate joint assembly with a suitable tool.

Be careful not to damage threads on drive shaft.
3.

Remove boot bands.

4.

Draw out boot.

SFA442B

Support Bearing

NLAX0017S03

1.

Remove dust shield.

SFA692

2.

Remove snap ring.

FRONT AXLE

Drive Shaft (Cont’d)

AX-13

SFA693

3.

Press support bearing assembly off of drive shaft.

SFA617

4.

Separate support bearing from retainer.

INSPECTION

NLAX0018

Thoroughly clean all parts in cleaning solvent, and dry with
compressed air. Check parts for evidence of deformation or
other damage.

Drive Shaft

NLAX0018S01

Replace drive shaft if it is twisted or cracked.

Boot

NLAX0018S02

Check boot for fatigue, cracks or wear. Replace boot with new boot
bands.

Joint Assembly (Transaxle side)

NLAX0018S03

+

Check spider assembly for needle bearing and washer dam-
age. Replace if necessary. (Tripod type)

+

Check roller surfaces for scratches, wear or other damage.
Replace if necessary. (Tripod type)

+

Replace any parts of double offset joint which show signs of
scorching, rust, wear or excessive play. (Double offset type)

+

Check serration for deformation. Replace if necessary.

+

Check slide joint housing for any damage. Replace if neces-
sary.

Joint Assembly (Wheel side)

NLAX0018S04

Replace joint assembly if it is deformed or damaged.

Support Bearing

NLAX0018S05

Make sure wheel bearing rolls freely and is free from noise, cracks,
pitting or wear.

Support Bearing Bracket

NLAX0018S06

Check support bearing bracket for cracks with a magnetic explora-
tion or dyeing test.

ASSEMBLY

NLAX0019

+

After drive shaft has been assembled, ensure that it
moves smoothly over its entire range without binding.

FRONT AXLE

Drive Shaft (Cont’d)

AX-14

+

Use grease according to AX-19, SDS.

SFA800

Wheel Side (B83, B90 & AC2300I)

NLAX0019S01

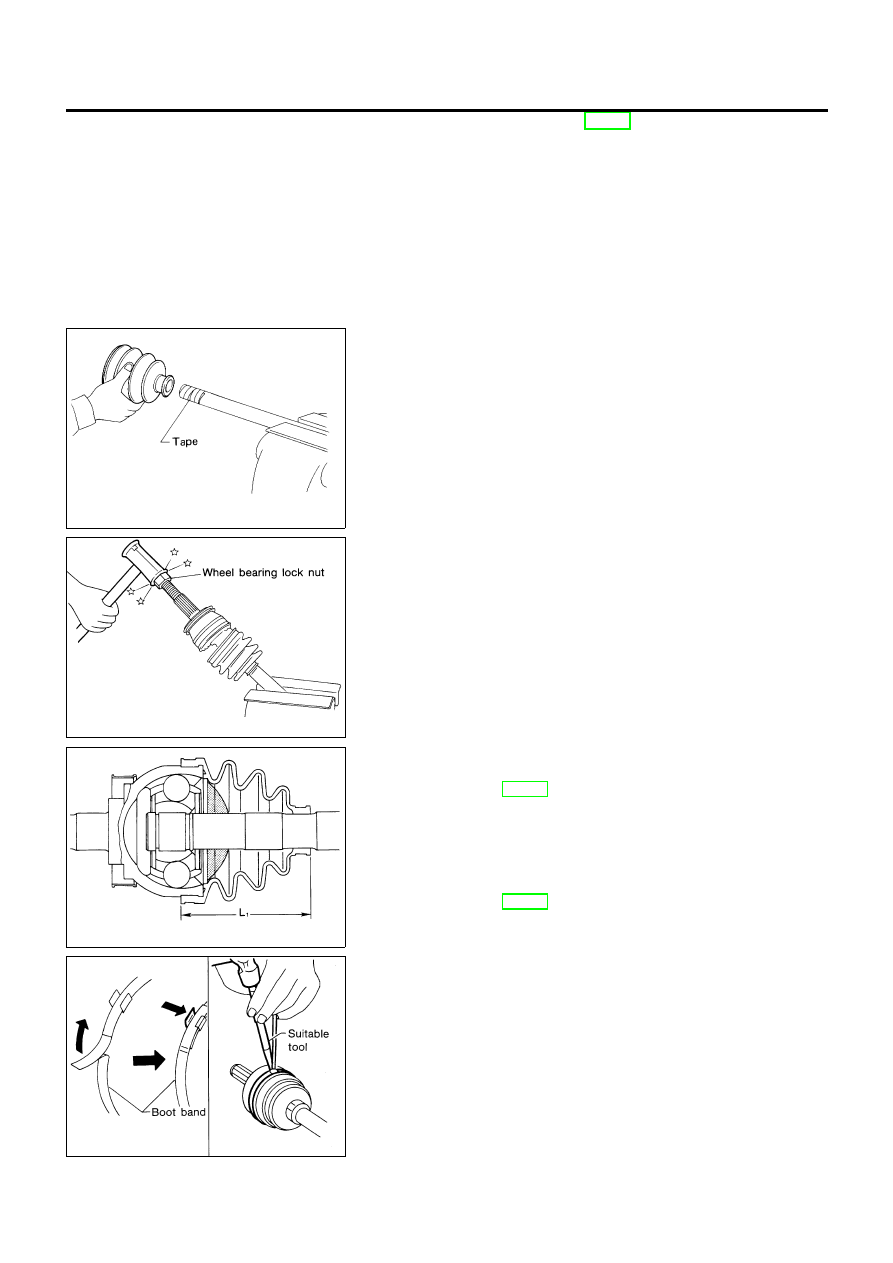

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

SFA942A

2.

Set joint assembly onto drive shaft by lightly tapping it.
Install joint assembly securely, ensuring marks which were
made during disassembly are properly aligned.

SFA592B

3.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

Refer to AX-19, SDS

4.

Make sure that boot is properly installed on the drive shaft
groove.
Set boot so that it does not swell and deform when its length
is “L

1

”.

Length “L

1

”:

Refer to AX-19, SDS

SFA443B

5.

Lock new larger and smaller boot bands securely with a suit-
able tool.

FRONT AXLE

Drive Shaft (Cont’d)

AX-15

SFA313B

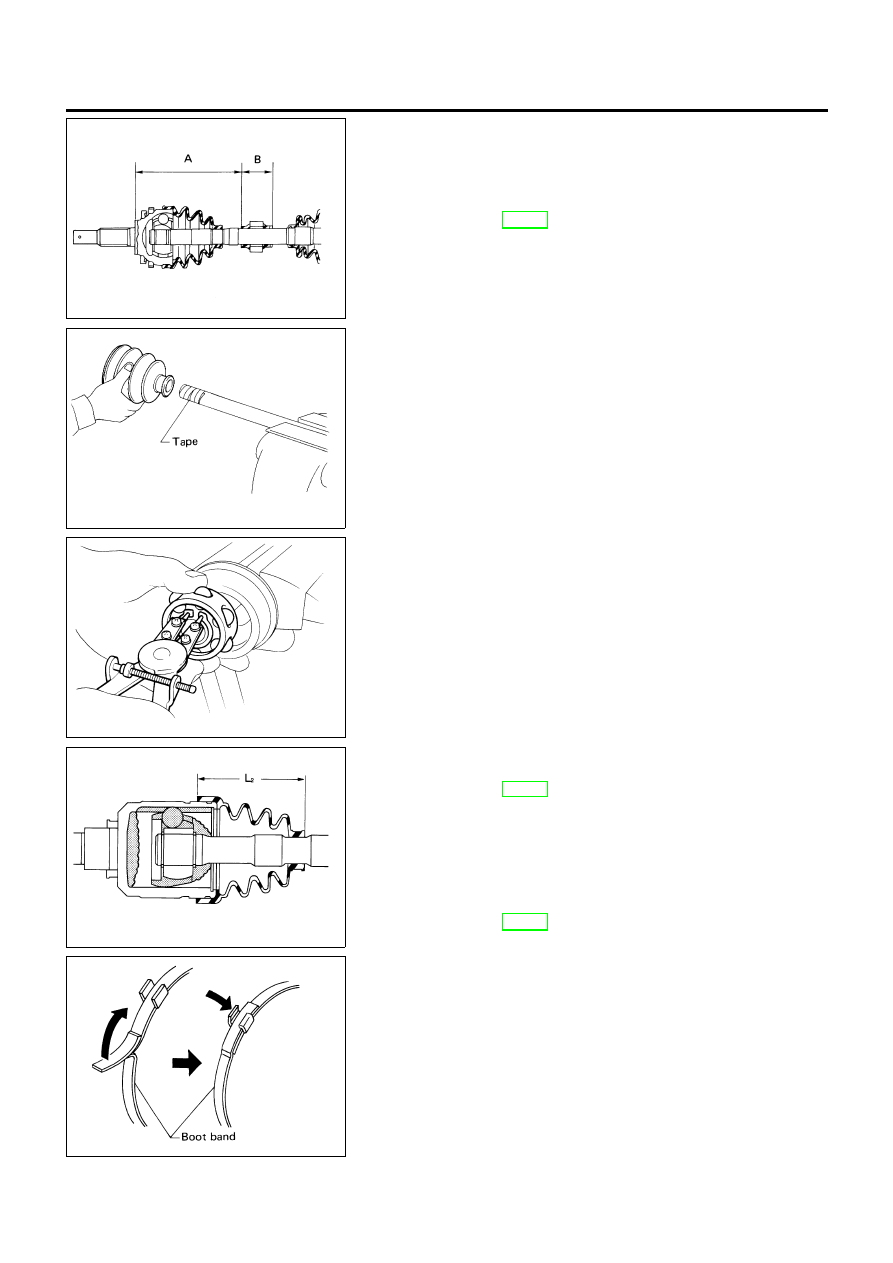

Dynamic Damper (where fitted)

NLAX0019S02

1.

Use new damper bands when installing.

2.

Install dynamic damper from stationary-joint side while holding
it securely.

Length:

Refer to AX-20, SDS.

SFA800

Transaxle Side (D90)

NLAX0019S03

1.

Install boot and new small boot band on drive shaft.

Cover drive shaft serration with tape so as not to damage boot
during installation.

SFA514A

2.

Install ball cage, inner race and balls or spider assembly as a
unit, making sure the marks which were made during disas-
sembly are properly aligned.

3.

Install new snap ring.

SFA149A

4.

Pack drive shaft with specified amount of grease.

Specified amount of grease:

Refer to AX-19, SDS

5.

Install slide joint housing, then install new snap ring.

6.

Make sure that boot is properly installed on the drive shaft
groove.
Set boot so that it does not swell and deform when its length
is “L

2

”.

Length “L

2

”:

Refer to AX-19, SDS

SFA395

7.

Lock new larger and smaller boot bands securely with a suit-
able tool.

FRONT AXLE

Drive Shaft (Cont’d)

AX-16
