BACK-UP LAMP SWITCH AND PNP SWITCH

NLMT0036S03

— RS5F50A —

NLMT0036S0301

I

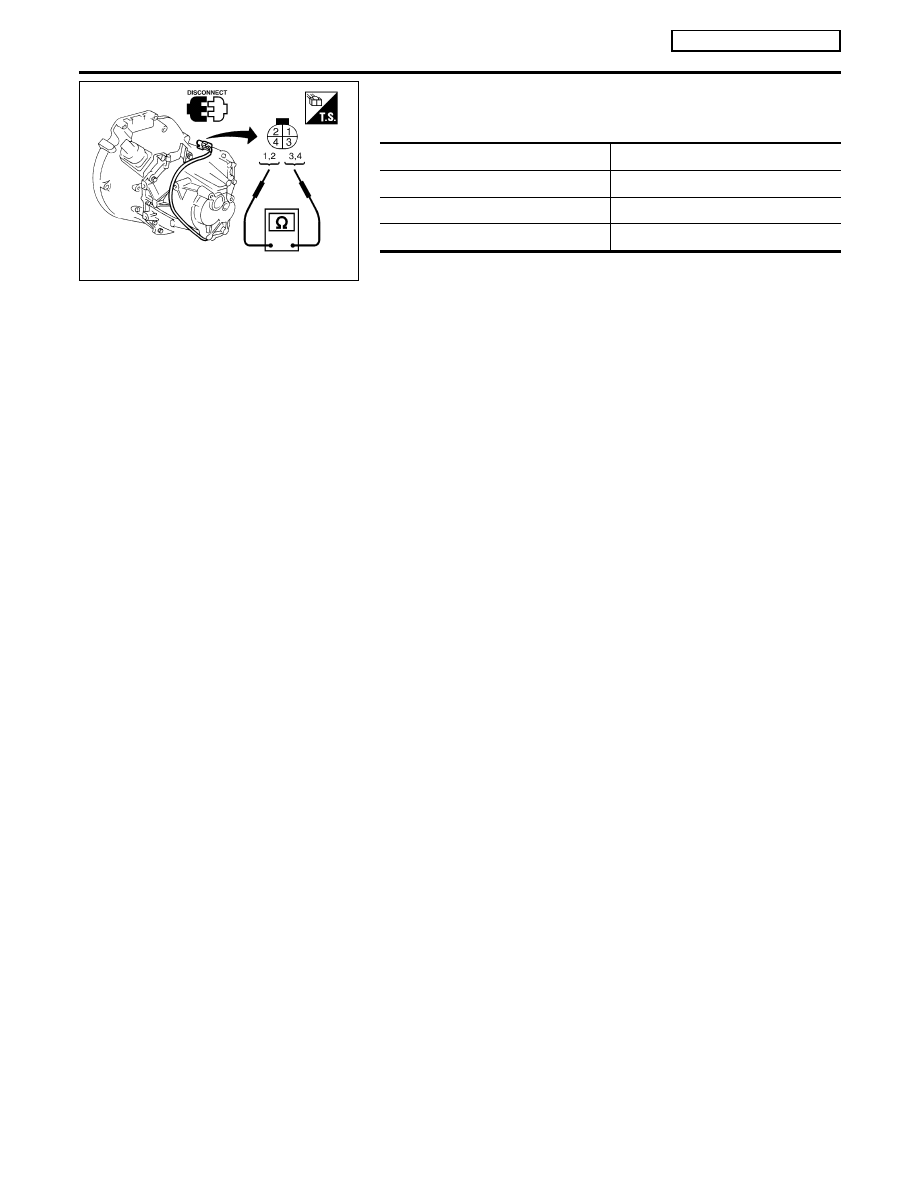

Check continuity.

Gear position

Continuity

Reverse

1 - 3

Neutral

2 - 4

Except reverse and neutral

No

ON-VEHICLE SERVICE

RS5F70A, RS5F50A

Position Switch Check (Cont’d)

MT-18

NLMT0008

SMT928D

Removal

NLMT0008S01

CAUTION:

Remove the crankshaft position sensor (POS) from transaxle
assembly before separating transaxle from engine.
Be careful not to damage sensor edge.
1.

Remove battery and its bracket.

2.

Remove air cleaner box with mass air flow sensor.

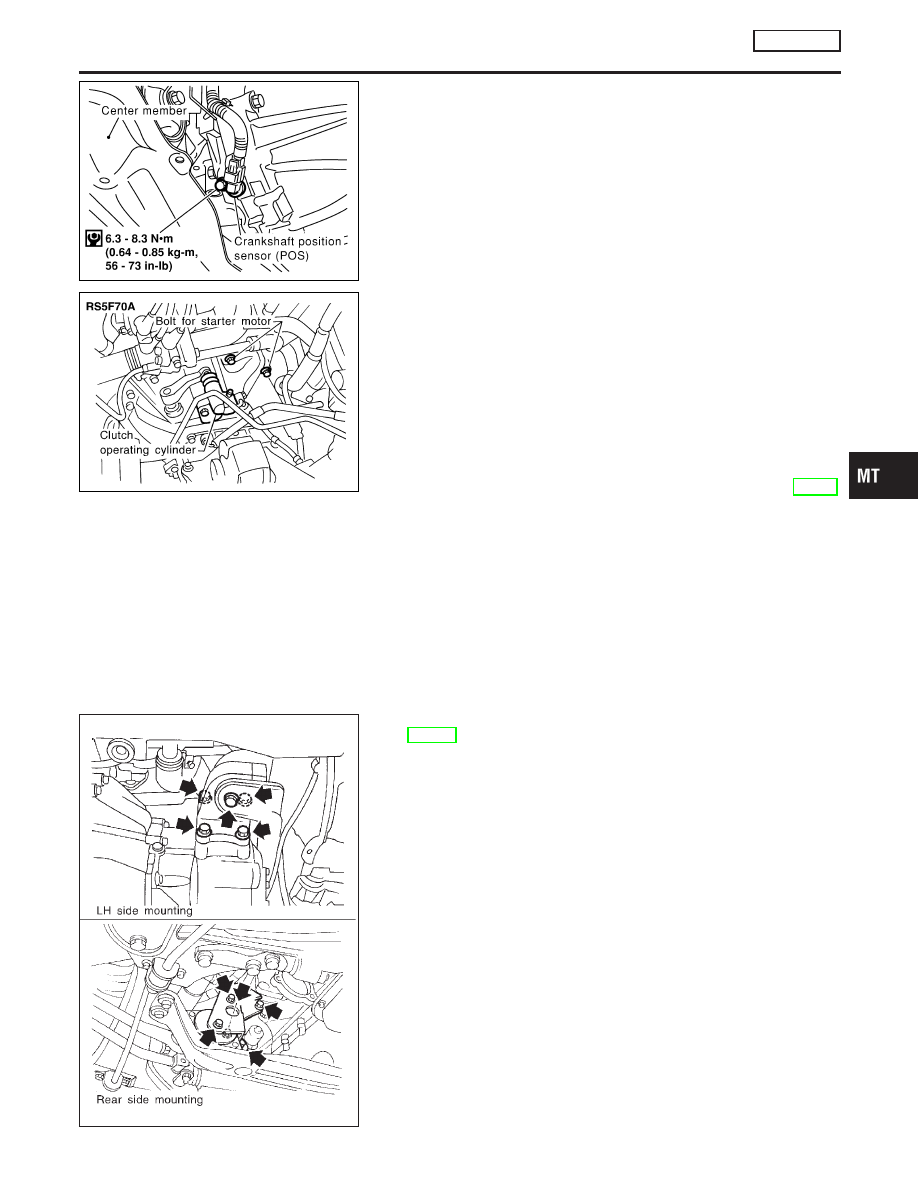

SMT130DB

3.

Remove clutch operating cylinder from transaxle.

4.

Remove clutch hose clamp.

5.

Disconnect speedometer pinion, back-up lamp, PNP switch
(F70A) harness connectors and ground harness.

6.

Remove starter motor from transaxle.

7.

Remove crankshaft position sensor (POS) from transaxle front
side.

8.

Remove shift control rod and support rod bracket from tran-
saxle.

9.

Drain gear oil from transaxle.

10. Draw out drive shafts from transaxle. Refer to AX-11,

“Removal”.

11. Support engine of transaxle by placing a jack under oil pan.

CAUTION:

Do not place jack under oil pan drain plug.
12. Remove bolts securing center member.

SMT133D

13. Remove LH mount and rear side mounting bolts. Refer to

EM-70, “Removal and Installation”.

14. Remove bolts securing gusset and transaxle.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

RS5F70A

Removal

MT-19

SMT652C

15. Lower transaxle while supporting it with a jack.

Installation

NLMT0008S02

I

Tighten LH mount, rear side mount and center member bolts.
Refer to EM-70, “Removal and Installation”.

I

Tighten clutch operating cylinder bolts. Refer to CL-15, “Instal-
lation”.

I

Tighten starter motor bolts. Refer to SC-19, “Removal and
Installation”.

I

Install drive shafts. Refer to AX-11, “Installation”.

I

Tighten all transaxle bolts and any part removed.

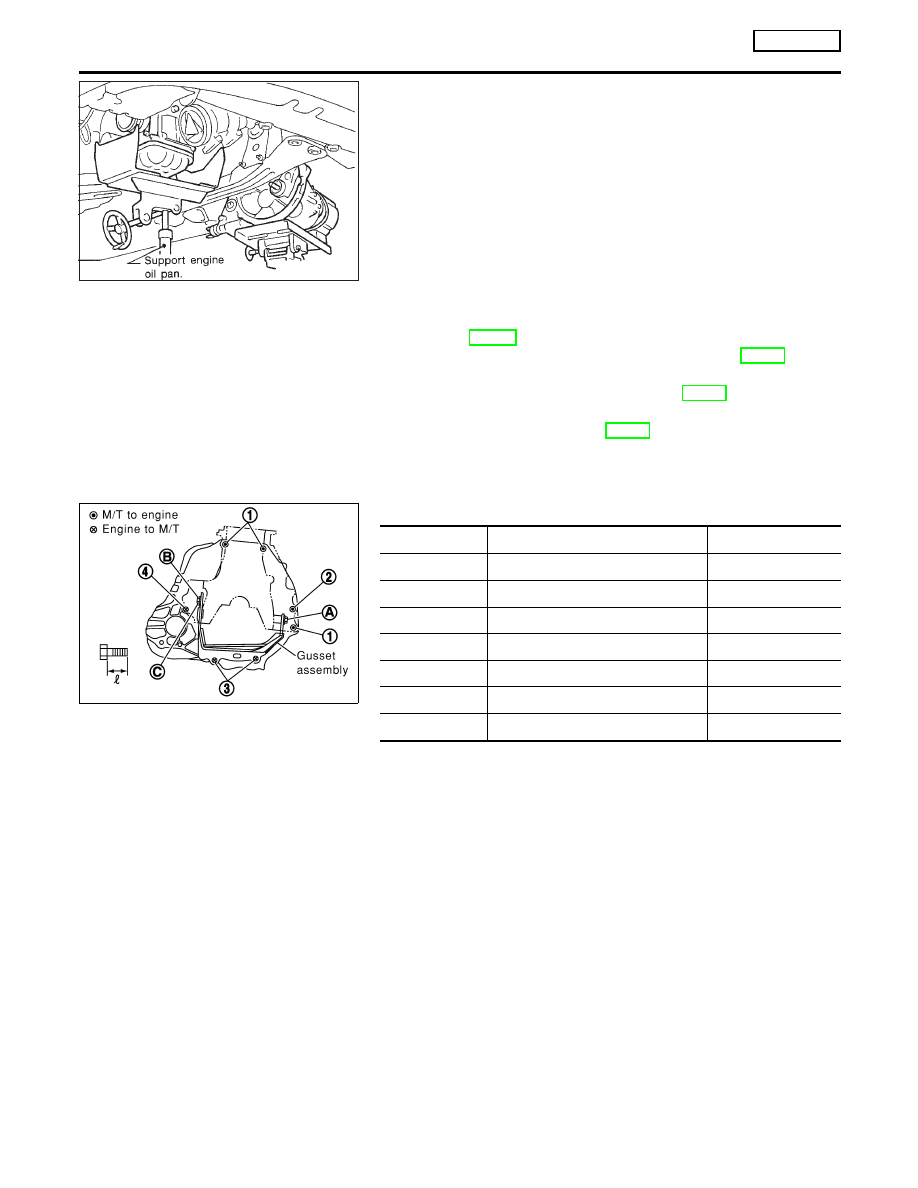

SMT931D

MODEL QG18DE ENGINE

NLMT0008S0202

Bolt No.

Tightening torque

N·m (kg-m, ft-lb)

“



”

mm (in)

1

31 - 40 (3.1 - 4.1, 23 - 29)

70 (2.76)

2

31 - 40 (3.1 - 4.1, 23 - 29)

80 (3.15)

3

16 - 21 (1.6 - 2.2, 12 - 15)

25 (0.98)

4

31 - 40 (3.1 - 4.1, 23 - 29)

30 (1.18)

A

31 - 40 (3.1 - 4.1, 23 - 29)

20 (0.79)

B

31 - 40 (3.1 - 4.1, 23 - 29)

20 (0.79)

C

15 - 20 (1.5 - 2.1, 11 - 15)

17.5 (0.69)

REMOVAL AND INSTALLATION

RS5F70A

Removal (Cont’d)

MT-20

NLMT0090

SMT928D

Removal

NLMT0090S01

CAUTION:

Remove the crankshaft position sensor (POS) from transaxle
assembly before separating transaxle from engine.
Be careful not to damage sensor edge.
1.

Remove battery and its bracket.

2.

Remove fuse box from battery bracket.

3.

Remove air cleaner box with mass air flow sensor.

4.

Remove air breather hose and vacuum pump hose.

5.

Remove fuel filter bracket bolts.

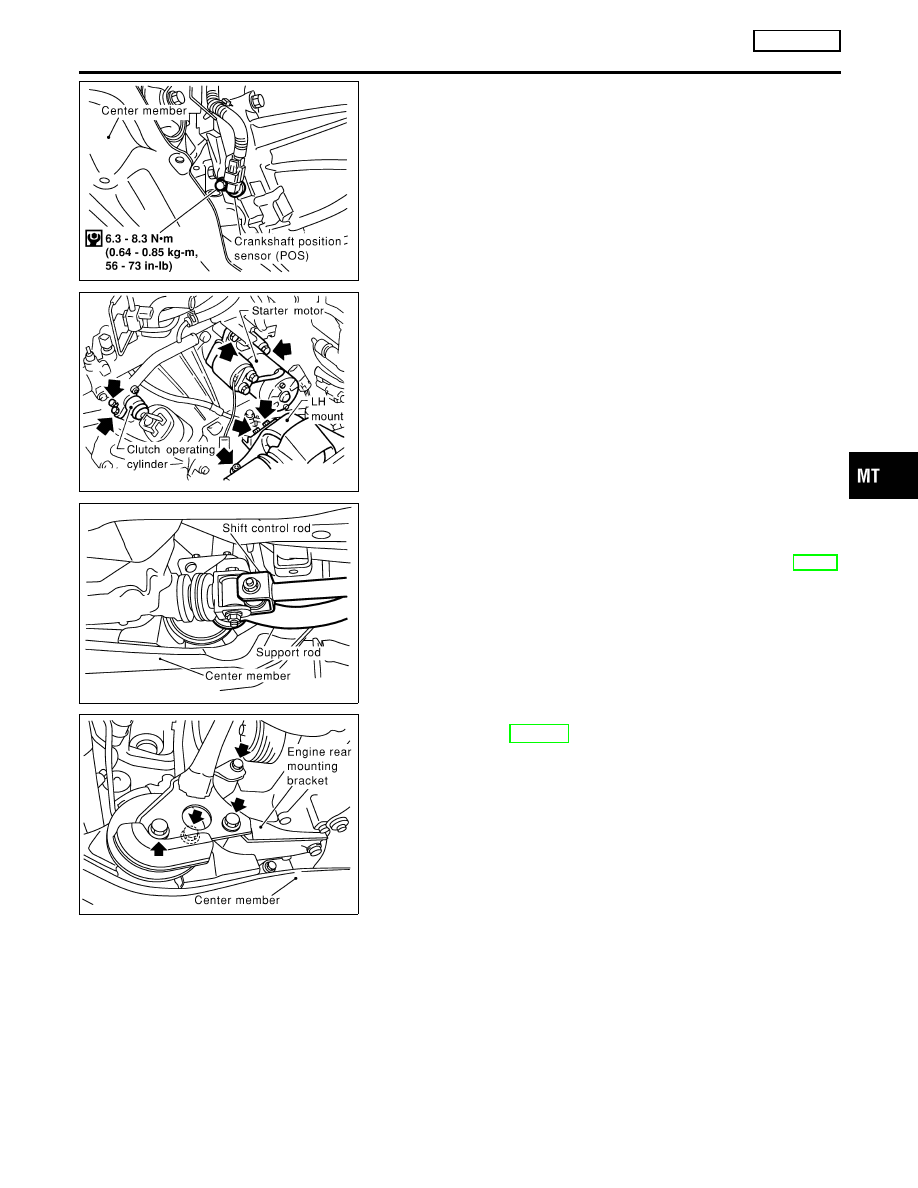

SMT650CB

6.

Remove terminal and connector from starter motor.

7.

Remove starter motor from transaxle.

8.

Remove clutch hose clamp.

9.

Remove clutch operating cylinder from transaxle.

10. Disconnect speedometer pinion, PNP switch harness connec-

tors and ground harness.

11. Remove crankshaft position sensor (POS) from transaxle front

side.

12. Remove front exhaust tube.

SMT929D

13. Remove shift control rod and support rod bracket from tran-

saxle.

14. Drain gear oil from transaxle.
15. Draw out drive shafts from transaxle. Refer to AX-11,

“Removal”.

16. Support engine and transaxle by placing a jack under the tran-

saxle.

17. Remove bolts securing center member.

SMT950D

18. Take out engine mounting bracket and transaxle installation

bolts. Refer to EM-197, “Removal and Installation”.

19. Remove bolts securing transaxle under side.
20. Temporarily tighten center member.
21. Lower the lift.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REMOVAL AND INSTALLATION

RS5F50A

Removal

MT-21
