INTAKE MANIFOLD

9.

Remove injection tube center. Refer to

EM-147, "Removal and Installation"

.

10. Remove water pipe.

11. Remove fuel hose.

●

To prevent fuel from flowing out, plug the opening of the hose with a blind plug after disconnection.

CAUTION:

Be careful not to spill fuel in the engine component.

12. Loosen bolts and nuts in the reverse order of that shown in the

figure.

13. Remove electronic EGR volume control valve from intake mani-

fold.

INSPECTION AFTER REMOVAL
Surface Distortion

●

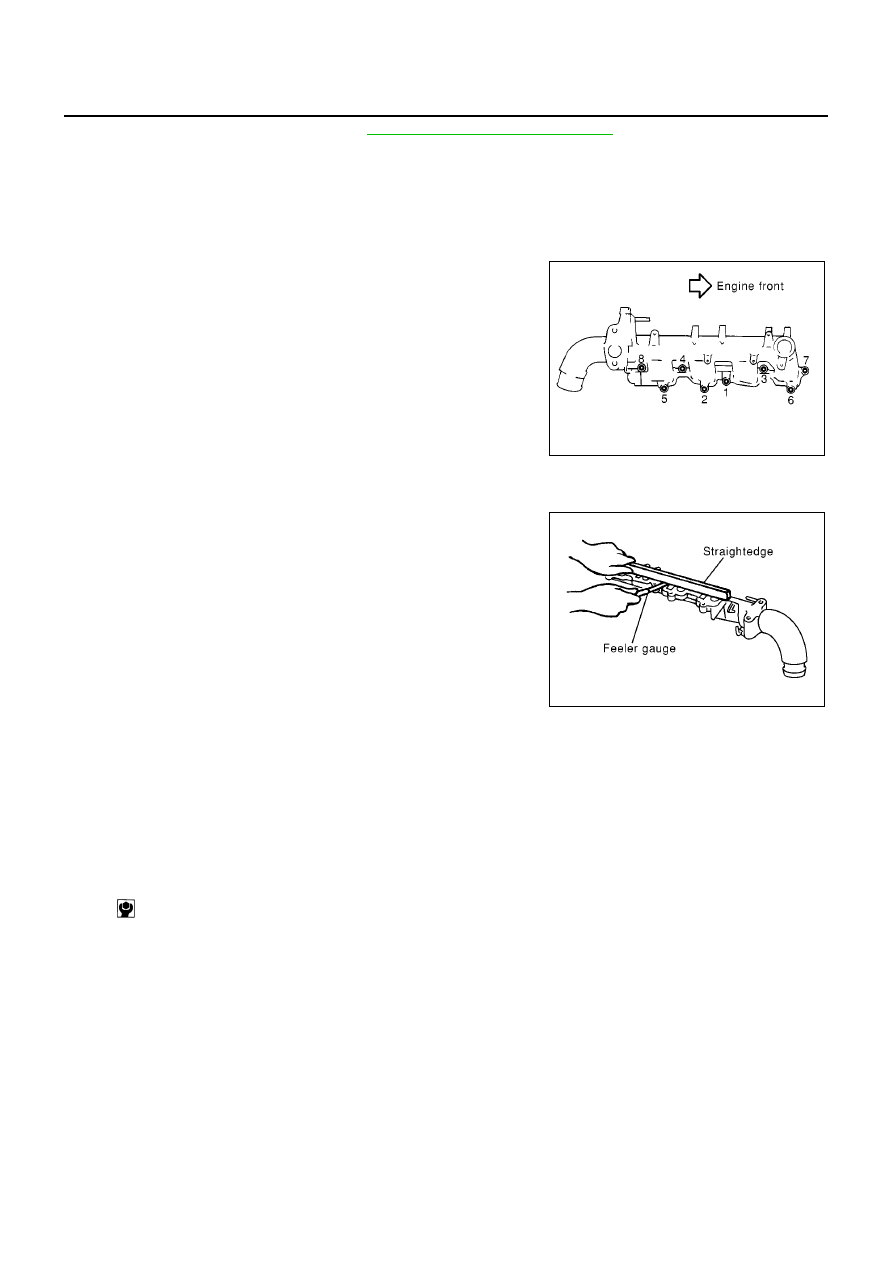

Check distortion on the mounting surface with a straightedge
and feeler gauge.

INSTALLATION

Following instructions below, install in reverse order of removal.

1.

Install electronic EGR volume control valve.

●

Handle with care avoiding any shocks.

●

Do not disassemble or adjust.

2.

Install intake manifold.

●

Tighten fixing bolts and nuts in numerical order as shown in the figure.

●

When stud bolts come off, install with the following torque.

PBIC0719E

Limit

: 0.1 mm (0.004 in)

PBIC0723E

: 10 - 11 N·m (1.0 - 1.2 kg-m, 87 - 104 in-lb)

INTAKE MANIFOLD

EM-125

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

3.

Install water hose.

●

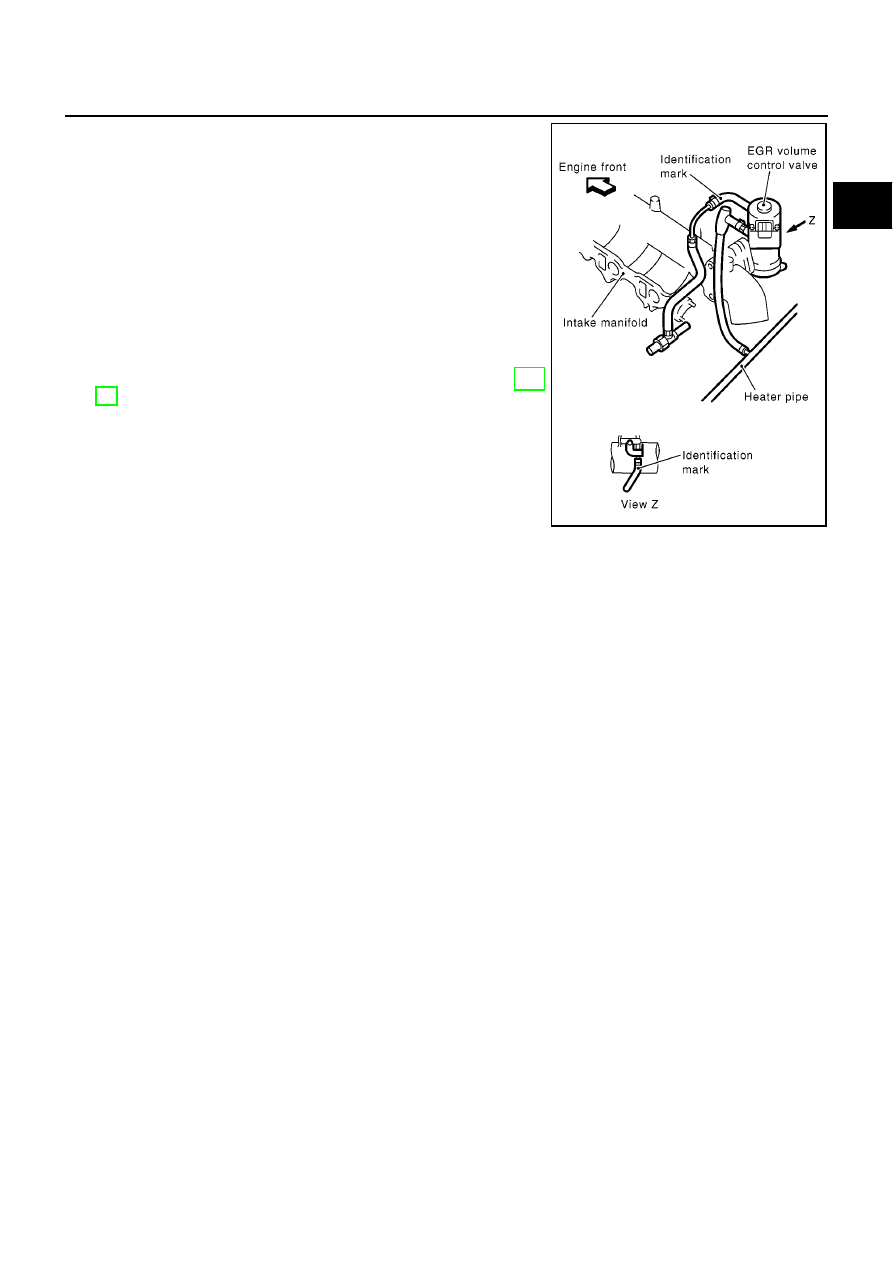

Install water hose by referring to identification marks avoiding
twisting.

●

When an insert stopper is not provided with the pipe, insert
the hose up to dimension A. When the pipe is shorter than
dimension A, insert hose fully until it reaches the end.

●

When an insert stopper is provided on the pipe side, insert the
hose until it reaches the bulge.

●

When marking is provided on the pipe, insert hose until it cov-
ers half of the marking.

4.

Install remaining parts in reverse order of removal.

5.

Before starting engine, bleed air from fuel piping. Refer to FE-
18, “Bleeding Fuel Filter”.

INSPECTION AFTER INSTALLATION

Start engine and increase engine speed to check for fuel leak.

Dimension A

: 25 - 30 mm (0.984 - 1.181 in)

MBIA0081E

EM-126

[YD]

CATALYST

CATALYST

PFP:20905

Removal and Installation

EBS00QFE

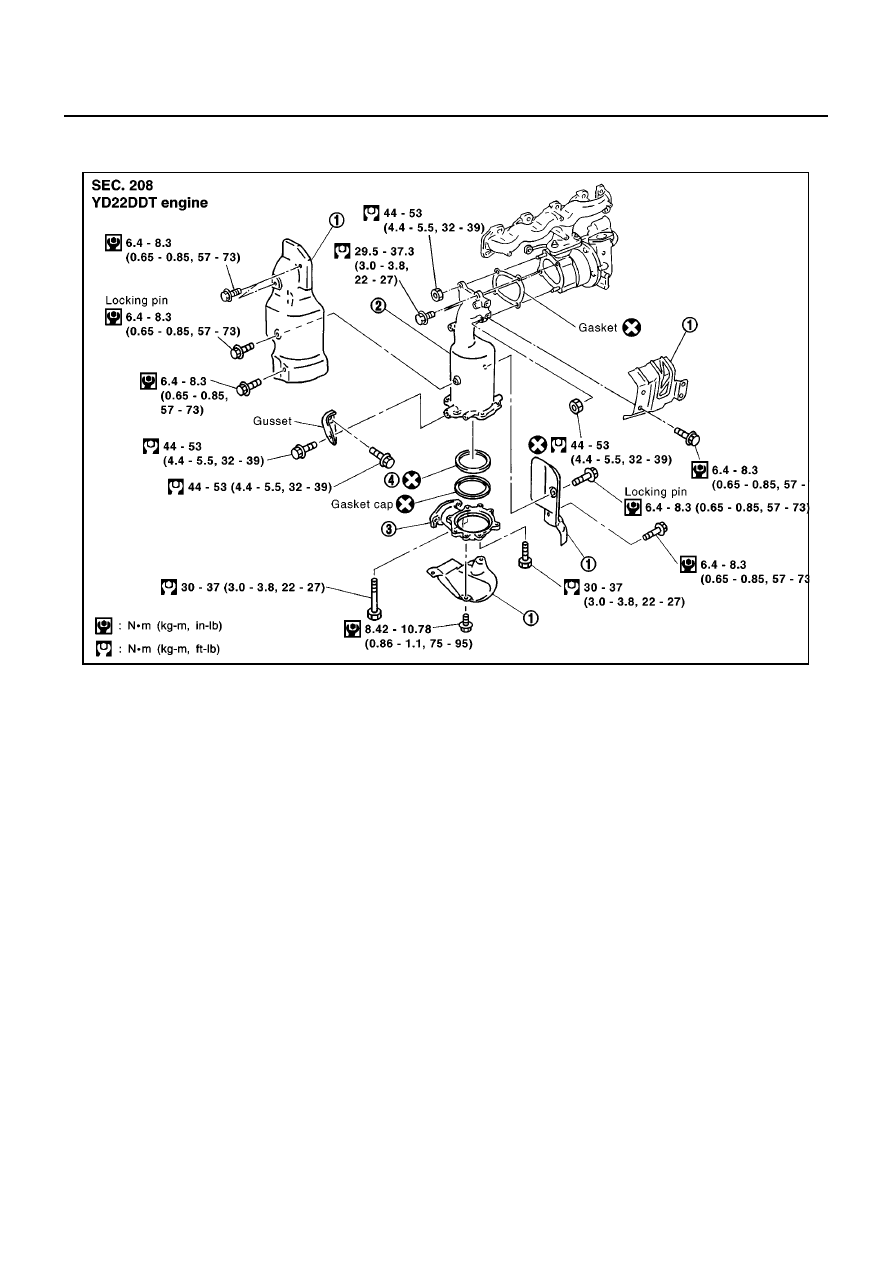

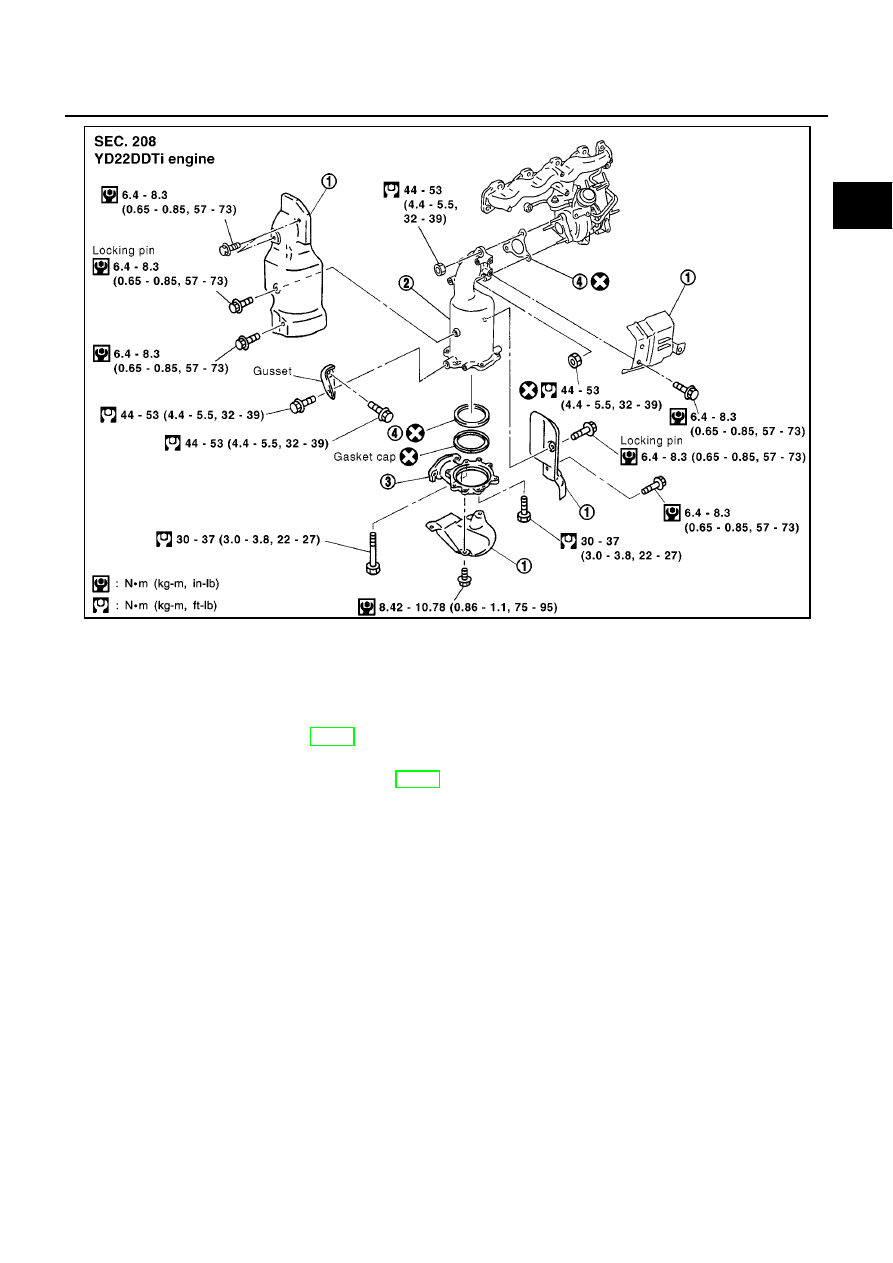

MBIA0003E

1.

Insulator

2.

Catalyst

3.

Catalyst rear diffuser

4.

Gasket

CATALYST

EM-127

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

REMOVAL

1.

Remove engine undercover.

2.

Drain engine coolant. Refer to LC-40, “Changing Engine Coolant”.

3.

Remove radiator upper and lower hoses.

4.

Remove radiator and radiator fan. Refer to LC-39, “Radiator”.

5.

Remove insulators.

6.

Remove water inlet pipe.

7.

Disconnect exhaust front tube.

8.

Remove catalyst.

CAUTION:

Do not disassemble.
Install two locking pins into both sides of the catalyst. Be careful not to confuse locking pins with insulator
mounting bolts.

INSTALLATION

Install in reverse order of removal.

●

Pushing gussets against the oil pan and the catalyst, temporarily tighten the mounting bolt. And then
tighten it to the specified torque.

1.

Insulator

2.

Catalyst

3.

Catalyst rear diffuser

4.

Gasket

MBIA0004E

Catalyst locking pin

: Flange bolt (black)

Insulator mounting bolt

: Washer bolt (silver or yellow)
