Nissan Almera Tino V10. Manual - part 730





WARNING INDICATIONS

=NLEL0545S06

When combination meter receives warning signal from some con-
trol units or sensors, then combination meter warning lamp is illu-
minated.
Then combination meter sends warning signal to display unit warn-
ing indications on the screen.

Warning indicators

Warning lamps in

instrument panel

Warning detection and cancel conditions

Cases of malfunction

ENGINE

ENGINE

Detection condition

Warning lamp ON signal is
detected while engine is running.

ECM malfunction

Cancel condition

Warning lamp OFF signal is
detected.

ENGINE OIL PRES-
SURE

Engine oil

pressure

Detection condition

Warning lamp ON signal is
detected for at least approx. 5
seconds while engine is running.

Engine oil pressure
decreases.

Cancel condition

Warning lamp OFF signal is
detected.

AIR BAG

Air bag

Detection condition

Warning lamp ON signal is
detected for at least approx. 10
seconds after ignition switch is
turned ON.

SRS air bag system mal-
function

Cancel condition

Warning lamp OFF signal is
detected.

LOW BRAKE FLUID

Brake

Detection condition

Warning lamp ON signal (fluid
level) is detected.

Low brake fluid level

Cancel condition

Warning lamp OFF signal is
detected.

OVERHEATING

Detection condition

Engine coolant temperature as
being approx. 119°C (246°F) min.

Engine cooling system
malfunction

Cancel condition

Engine coolant temperature as
being approx. 105°C (221°F)
max.

CHARGE

Charge

Detection condition

Warning lamp ON signal is
detected while engine is running.
Charging system malfunction

Charging system mal-
function

Cancel condition

Warning lamp OFF signal is
detected.

LOW WASHER FLUID

Detection condition

Washer liquid level falls below
approx. 0.8



(1-3/8 Imp pt)

Low washer liquid level

Cancel condition

Except above condition.

LOW FUEL

Fuel level

Detection condition

After warning lamp ON signal is
detected, vehicle is driven for
over specified distance. [Fuel
level: Approx. 9.6



(8-1/2 Imp

pt)]

Low fuel level

Cancel condition

Warning lamp OFF signal is
detected.

LCD (LIQUID CRYSTAL DISPLAY)

System Description (Cont’d)

EL-216

Warning indicators

Warning lamps in

instrument panel

Warning detection and cancel conditions

Cases of malfunction

PARKING BRAKE

Brake

Detection condition

Parking brake ON signal is
detected while vehicle is running
[approx. 5 km/h (3 MPH) or
faster].

Parking brake remains
engaged.

Cancel condition

Vehicle is stopped, or parking
brake OFF signal is detected.

DOOR OPEN

Door

Detection condition

Vehicle is running [approx. 5
km/h (3 MPH) or faster] and door
ajar of any of the doors is
detected.

Door is open

Cancel condition

Vehicle is stopped and all the
doors lock.

ABS

ABS

Detection condition

Warning lamp ON signal is
detected when engine is running.

ABS control system mal-
function

Cancel condition

Warning lamp OFF signal is
detected.

ESP ELECTRONIC
CONTROL SYSTEM

ESP

Detection condition

Warning lamp ON signal is
detected when engine is running.

ESP system malfunction

Cancel condition

Warning lamp OFF signal is
detected.

CVT ELECTRONIC
CONTROL SYSTEM

CVT

Detection condition

Warning lamp ON signal is
detected after ignition switch is
turned ON.

TCM system malfunction

Cancel condition

Warning lamp OFF signal is
detected.

CRUISE CONTROL
SYSTEM

CRUISE

Detection condition

Warning lamp ON signal is
detected after ignition switch is
turned ON.

ICC system malfunction

Cancel condition

Warning lamp OFF signal is
detected.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

LCD (LIQUID CRYSTAL DISPLAY)

System Description (Cont’d)

EL-217

Precautions for Display Unit Replacement

=NLEL0546

I

Record the following memorized contents before replacing the control unit.

<FM·AM>

I

Preset frequency

I

Area for indicating station, selection of overlapped stations

<CD>

I

Program status

<Sound quality>

I

Volume balance memory set values

I

Equalizer memory set values

<Image quality>

I

Brightness of light when ON/OFF

I

Dimming switching

I

Display color switching

I

Replace the display unit after disconnecting both battery cables.

Component Parts and Harness Connector
Location

NLEL0547

For details, refer to “ELECTRICAL UNIT LOCATION” (EL-596) and “HARNESS LAYOUT” (EL-600).

LCD (LIQUID CRYSTAL DISPLAY)

Precautions for Display Unit Replacement

EL-218

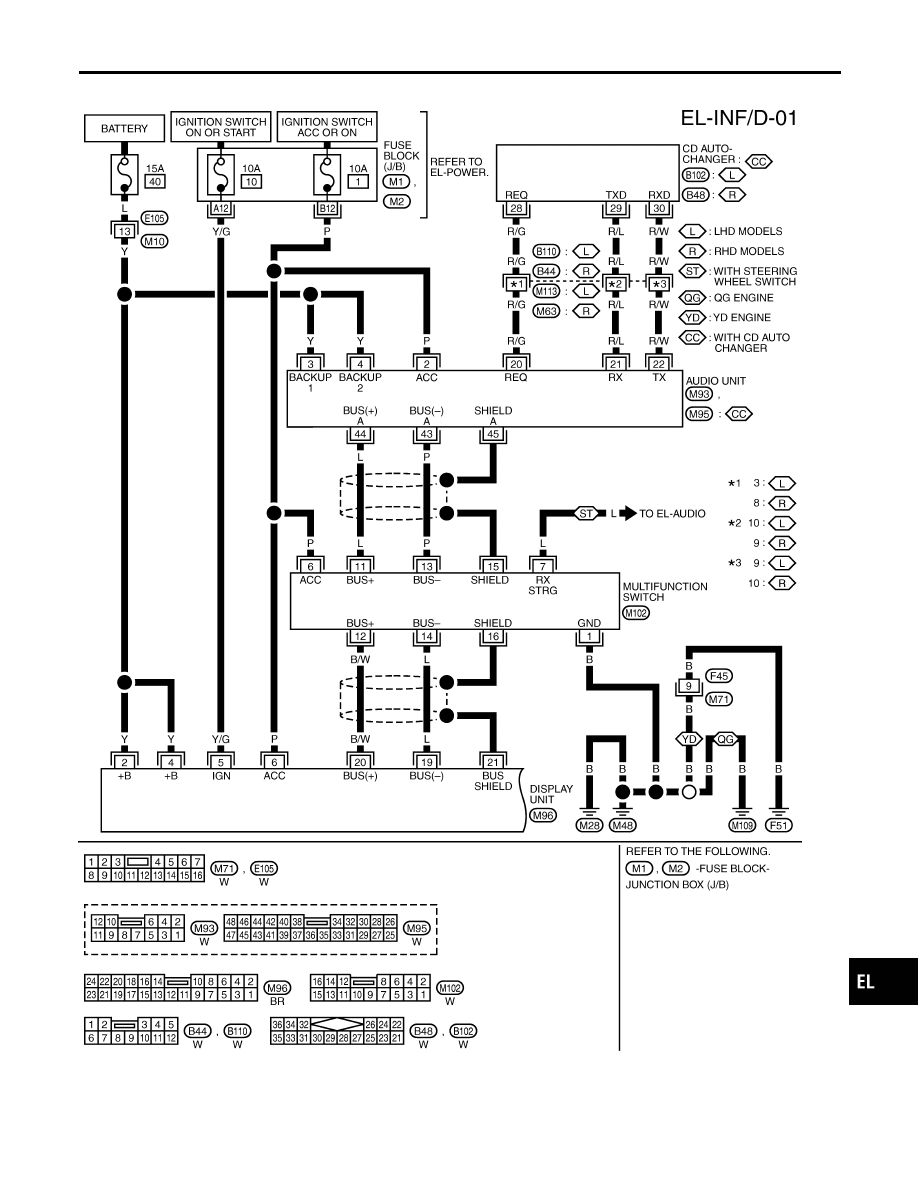

Wiring Diagram — INF/D —

NLEL0548

YEL124E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

LCD (LIQUID CRYSTAL DISPLAY)

Wiring Diagram — INF/D —

EL-219
