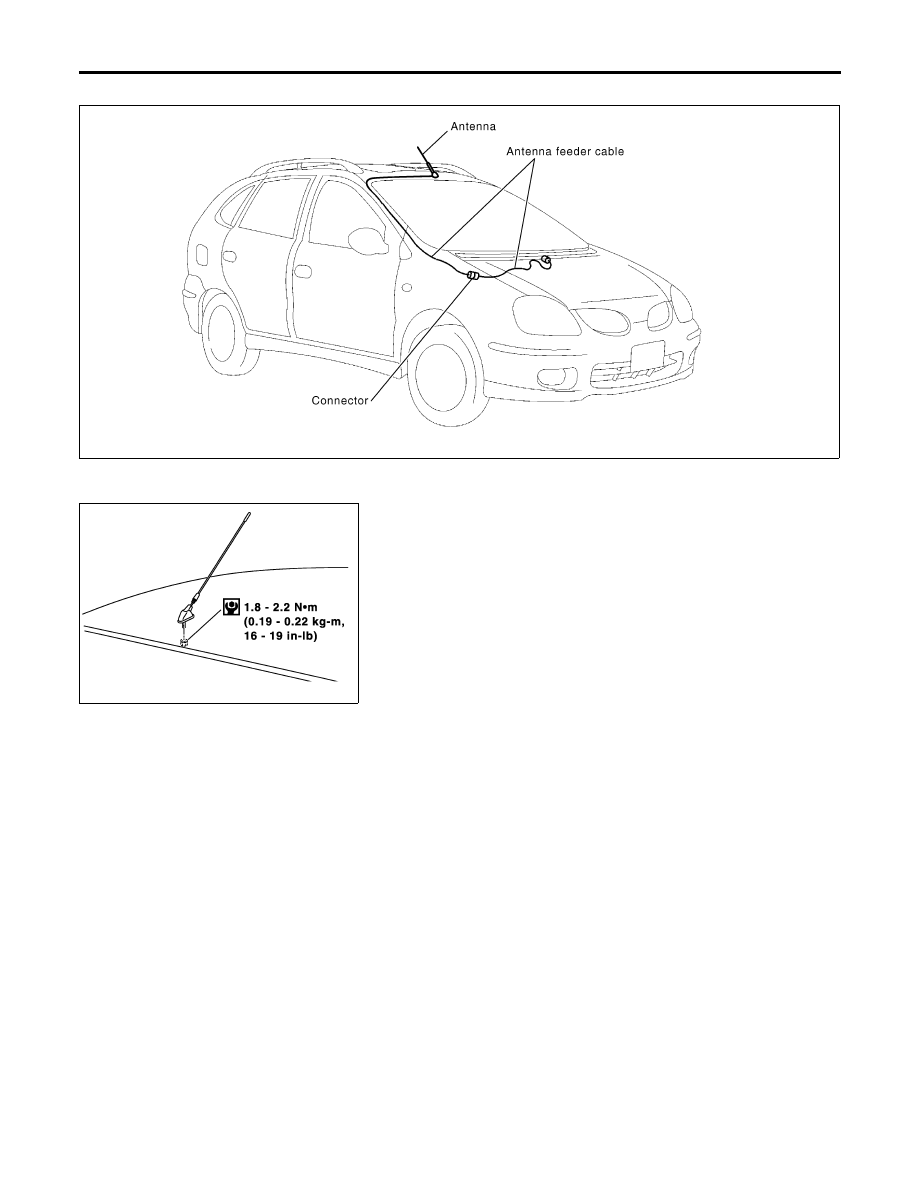

Location of Antenna

NLEL0468

YEL351E

YEL826D

Antenna Rod Replacement

NLEL0469

REMOVAL

NLEL0469S01

Models with the fixing nut

NLEL0469S0101

1.

Remove front portion of head lining.

2.

Remove antenna base cover.

3.

Remove antenna base fixing nut and antenna base.

AUDIO ANTENNA

Location of Antenna

EL-212

System Description

NLEL0545

MULTIFUNCTION SWITCH SYSTEM

NLEL0545S01

Refer to Owner

′

s Manual for multifunction switch operating instruc-

tions.
Using the multifunction switch at the center of the instrument panel,
the controls of the following systems are centralized:

I

Auto A/C system

I

Vehicle information system

I

Audio system

PRECAUTION OF LCD MONITOR

NLEL0545S02

I

When passenger compartment temperature is low, the LCD
monitor sometimes dims because of the brightness of the back
light (small fluorescent light) integrated into the LCD monitor
decrease. In this case, the refreshing rate of the picture also
becomes low because of the low response of the LCD moni-
tor. When passenger compartment becomes warm, however,
the LCD recovers the normal display.

I

Sometimes, black or bright dots peculiar to LCD monitor can
be seen on the display.

I

Back light sometimes flickers or darkens according to the total
consumption hours and the number of ON and OFF switching.
In this case, the back light should be replaced (display unit
assembly).

POWER SUPPLY AND GROUND

NLEL0545S03

Power is Supplied at All Times

NLEL0545S0301

I

through 15A fuse (No. 40, located in fuse and fusible link box)

I

to display unit terminals 2 and 4

I

to audio unit terminals 3 and 4.

When Ignition Switch is in ACC or ON Position, Power
is Supplied

NLEL0545S0302

I

through 10A fuse [No. 1, located in fuse block (J/B)]

I

to display unit terminal 6,

I

to multifunction switch terminal 6 and

I

to audio unit terminal 2.

When Ignition Switch is in ON or START Position,
Power is Supplied

NLEL0545S0303

I

through 10A fuse [No. 10, located in fuse block (J/B)]

I

to display unit terminal 5.

Ground is Supplied

NLEL0545S0304

I

to multifunction switch terminal 1 and

I

to display unit terminals 1 and 3

I

through body grounds M28, M48 and M109 (QG engine mod-
els) or F51 (YD engine models).

AV COMMUNICATION LINE

NLEL0545S04

Display unit is controlled by the following unit with AV communica-
tion line.

I

Multifunction switch

I

Audio unit

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

LCD (LIQUID CRYSTAL DISPLAY)

System Description

EL-213

VEHICLE INFORMATION SYSTEM

NLEL0545S05

Refer to Owner

′

s Manual for vehicle information system operating

instructions.
Vehicle information system is monitoring to drive information, fuel
economy information and maintenance information.

YEL827D

1.

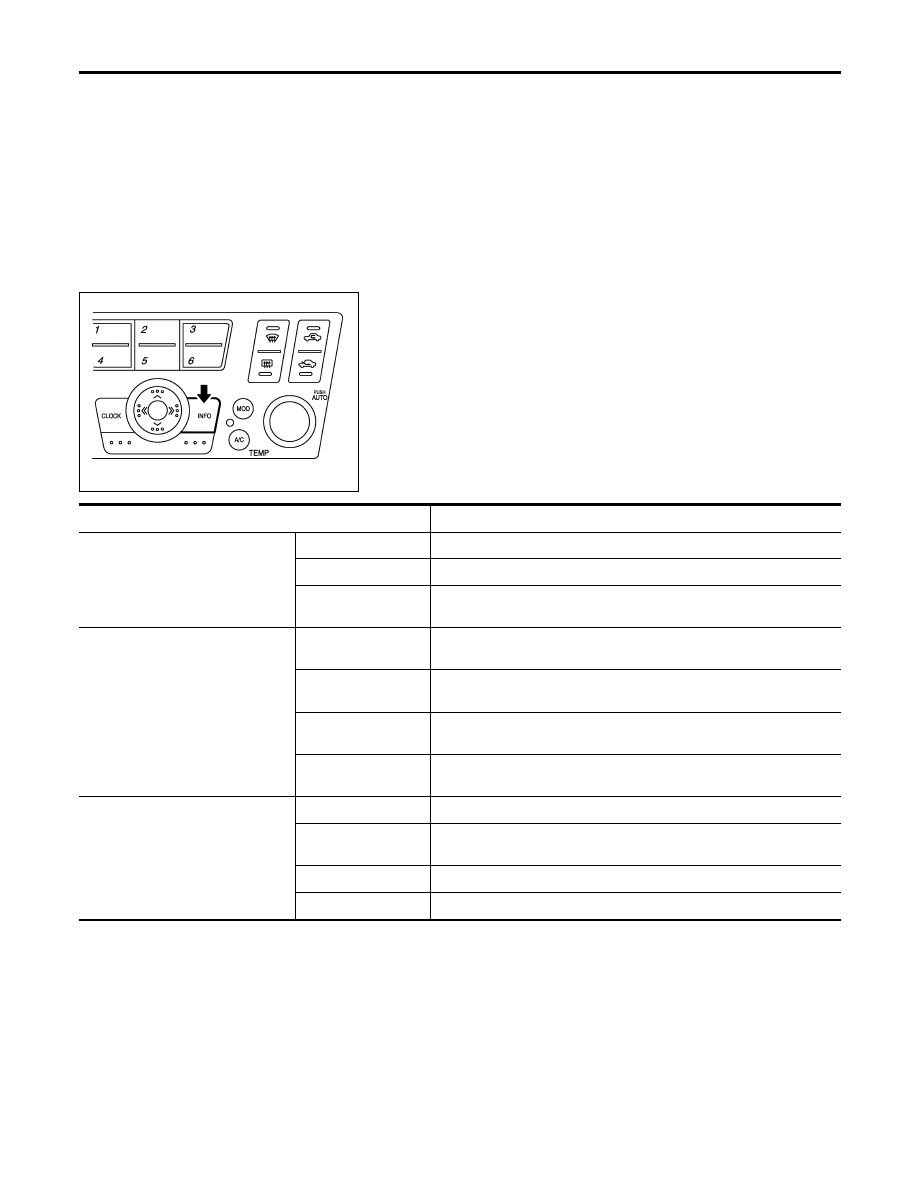

Press “INFO” switch to display vehicle information display.

2.

Select “Drive”, “Fuel Economy” or “Maintenance”.

Display items

Display/Setting contents

Drive

Elapsed Time

Displays driving time with a range of 0000:00:00 to 9999:59:59.

Driving Distance (km)

Displays driving distance with a range of 00000.0 to 99999.9.

Average Speed
(km/h)

Displays average speed with a range of 000.0 to 999.9.

Fuel Economy

Average Fuel
Economy (



/100 km)

Displays fuel economy with ignition switch ON, average fuel
economy each 30 minutes.

Distance to Empty
(km)

Displays possible driving distance with remaining fuel.

Fuel Economy (



/100

km)

Displays fuel economy each approx. 100 ms.

Fuel Economy
Record (



/100 km)

Displays Average Fuel Consumption History.

Maintenance
(with Maintenance Information*)

Engine Oil

Maintenance intervals of engine oil and setting of oil change cycle

Oil Filter

Maintenance intervals of oil filter and setting of filter replacement
cycle

Custom 1

Determines when maintenance intervals are needed.

Custom 2

Determines when maintenance intervals are needed.

*: Maintenance information displays the change cycle of engine oil, oil filter, custom 1 and custom 2 on LCD monitor depending on the
driving distance specified by a driver or a technician.

LCD (LIQUID CRYSTAL DISPLAY)

System Description (Cont’d)

EL-214

MKIB0144E

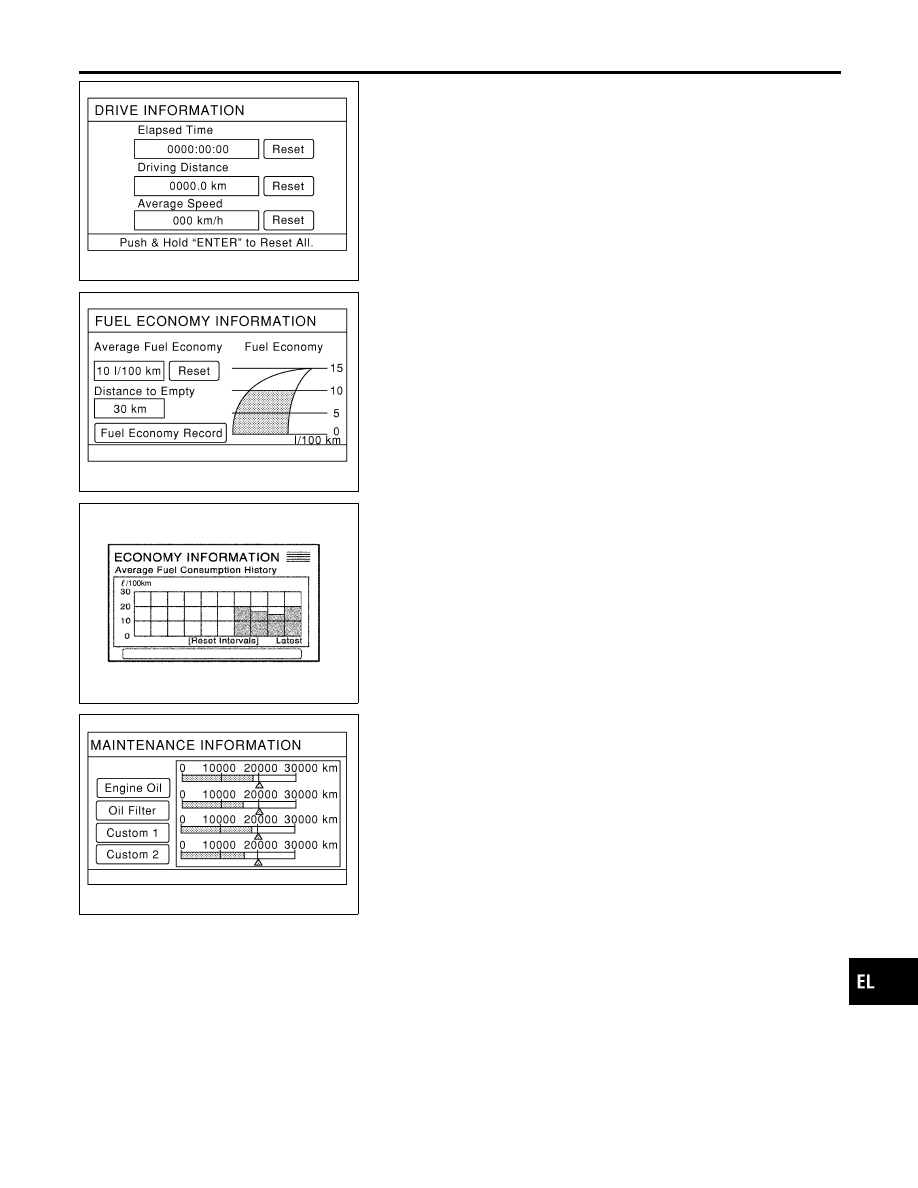

Drive Information
