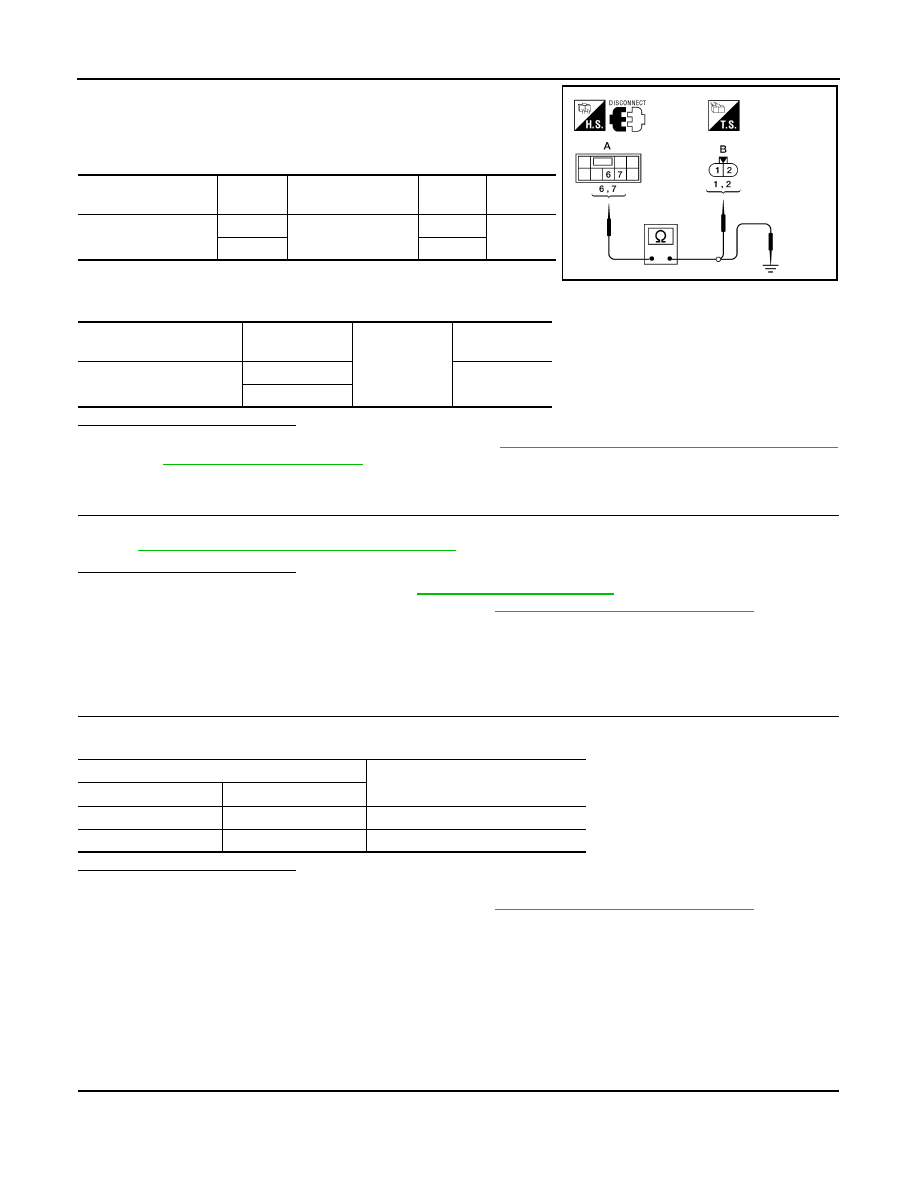

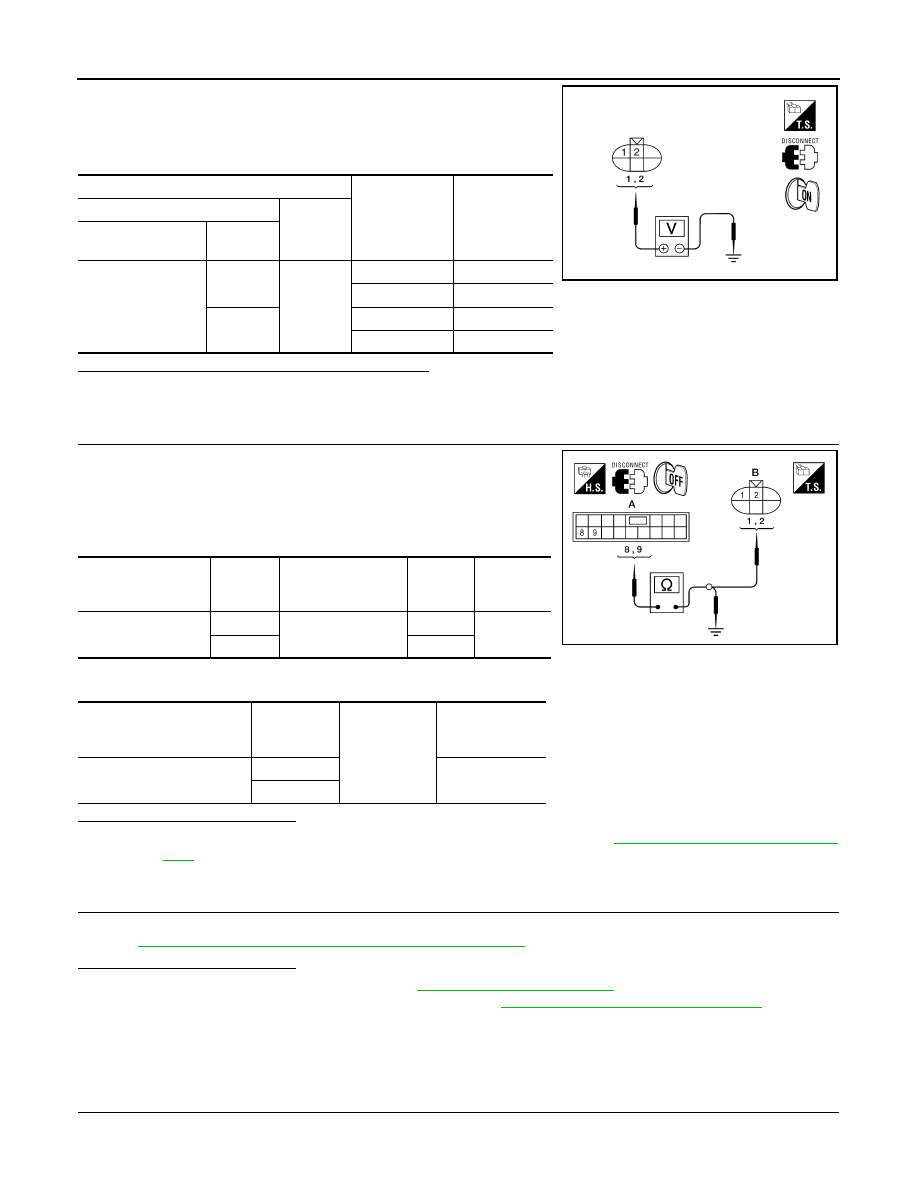

POWER WINDOW MOTOR PWC-23 < DTC/CIRCUIT DIAGNOSIS > C D E F G H I J L M A B PWC N O P 4. Check continuity between main power window and door lock/unlock switch connector (A) and ground. Is the inspection result normal? YES >> Replace main power window and door lock/unlock switch. Refer to . NO >> Repair or replace harness. 3. CHECK POWER WINDOW MOTOR Check front power window motor LH. PWC-23, "DRIVER SIDE : Component Inspection" . Is the inspection result normal? YES >> Check intermittent incident. Refer to GI-37, "Intermittent Incident" . NO >> Replace power window motor LH. Refer to GW-19, "Rear Door Glass Regulator" . DRIVER SIDE : Component Inspection INFOID:0000000006243474 COMPONENT INSPECTION 1. CHECK FRONT POWER WINDOW MOTOR LH Check motor operation by connecting the battery voltage directly to power window motor. Is the inspection result normal? YES >> Front power window motor LH is OK. NO >> Replace front power window motor LH. Refer to GW-15, "Front Door Glass Regulator" PASSENGER SIDE INFOID:0000000006243475 Door glass moves UP/DOWN by receiving the signal from main power window and door lock/unlock switch or power window and door lock/unlock switch RH. PASSENGER SIDE : Component Function Check INFOID:0000000006243476 1. CHECK POWER WINDOW MOTOR CIRCIUT Check power window motor operation with operating main power window and door lock/unlock switch or power window and door lock/unlock switch RH. YES >> Front power window motor RH is OK. NO >> Refer to PWC-23, "PASSENGER SIDE : Diagnosis Procedure" . PASSENGER SIDE : Diagnosis Procedure INFOID:0000000006243477 Regarding Wiring Diagram information, refer to . 1. CHECK POWER WINDOW AND DOOR LOCK/UNLOCK SWITCH RH OUTPUT SIGNAL Main power window and door lock/unlock switch connector Terminal Ground Continuity D7 (A) 8 No 11 Terminal Motor condition (+) (–) 1 2 DOWN 2 1 UP 2011 Pathfinder |
