< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

Oil Channel

INFOID:0000000001282985

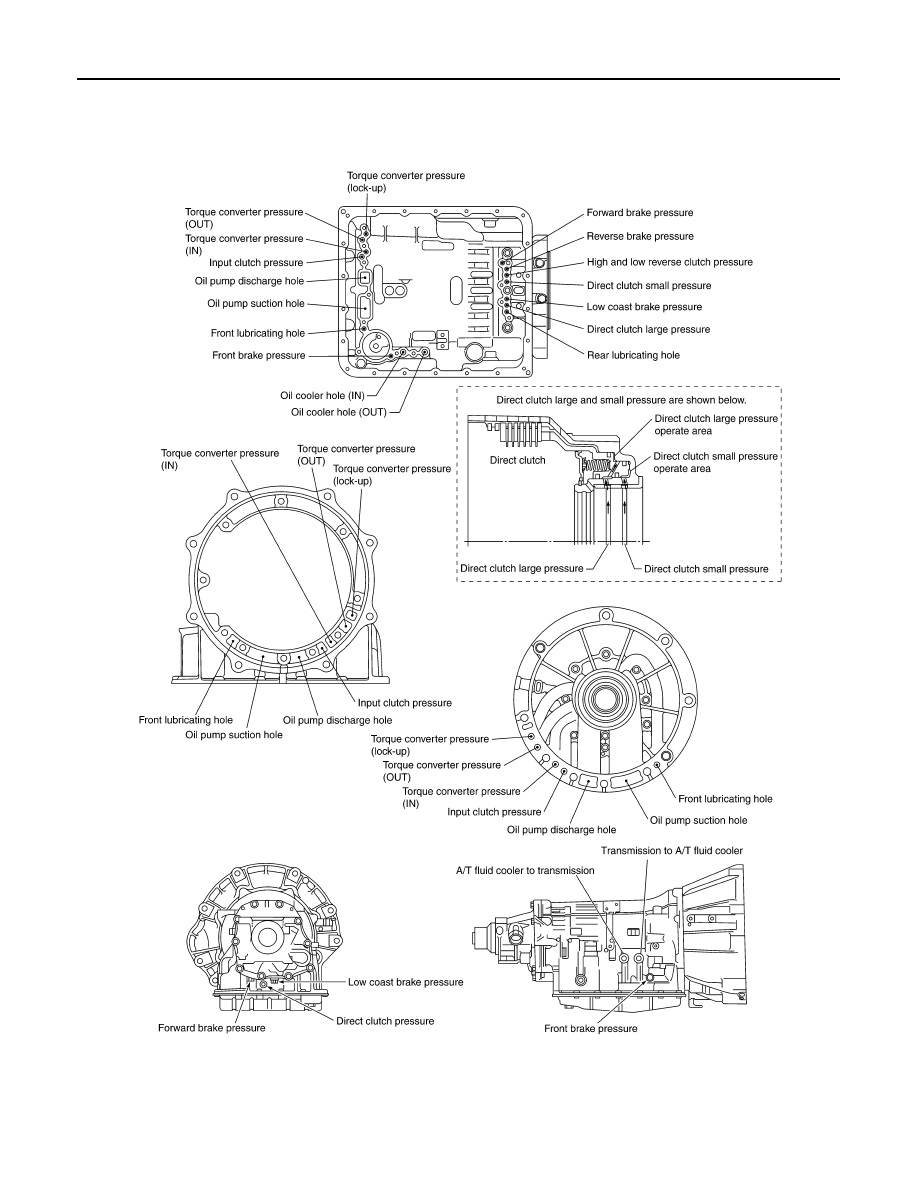

2WD models

SCIA5185E

OVERHAUL

TM-247

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

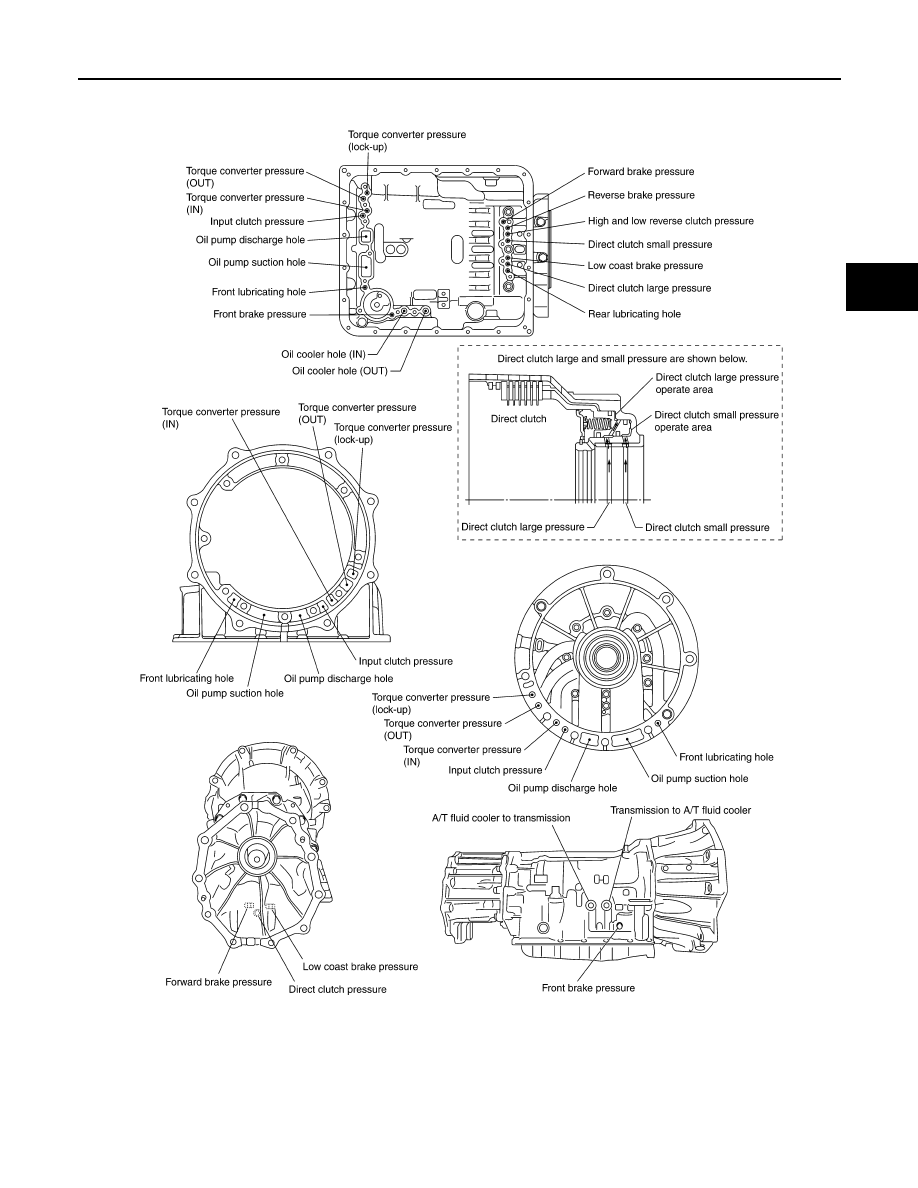

4WD models

SCIA5189E

TM-248

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

Location of Adjusting Shims, Needle Bearings, Thrust Washers and Snap Rings

INFOID:0000000001381608

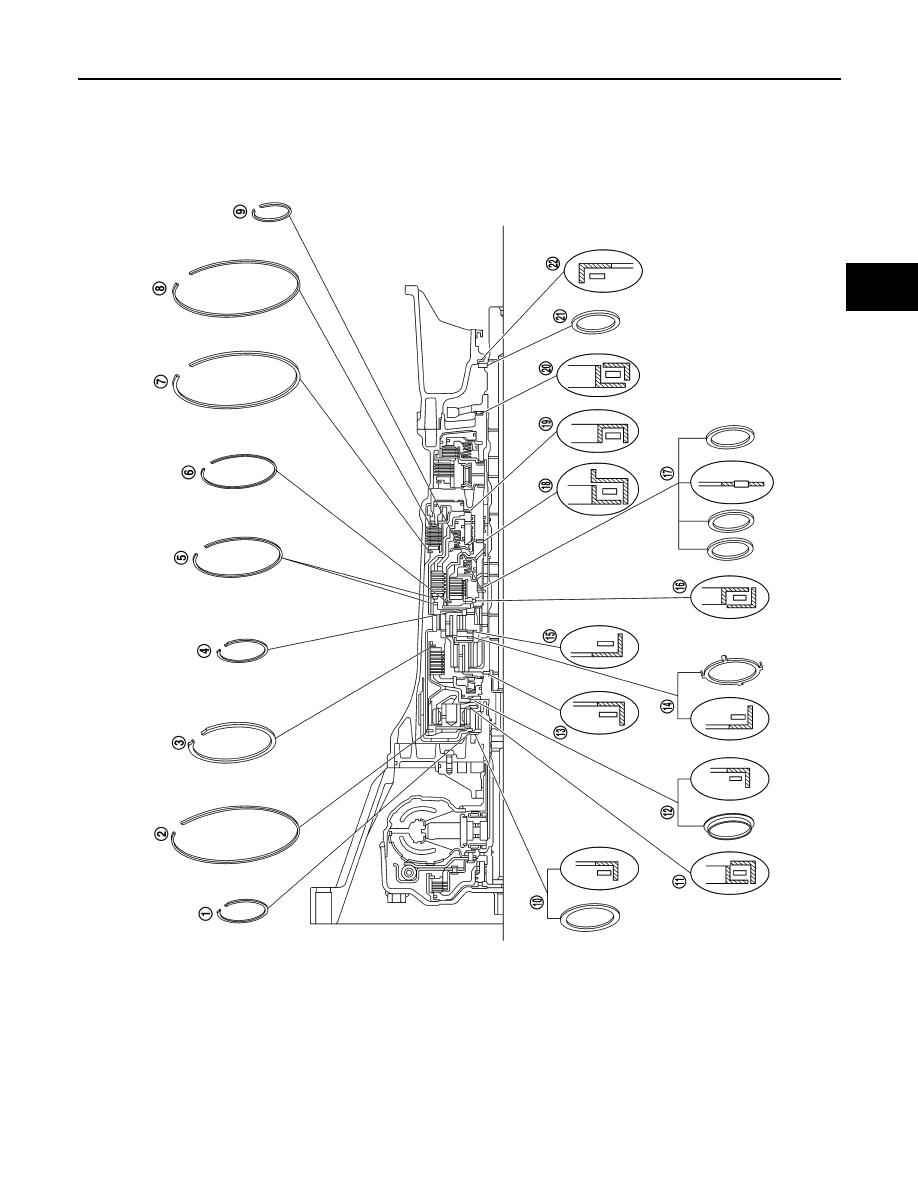

VQ40 DE models 2WD

SCIA7019E

OVERHAUL

TM-249

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

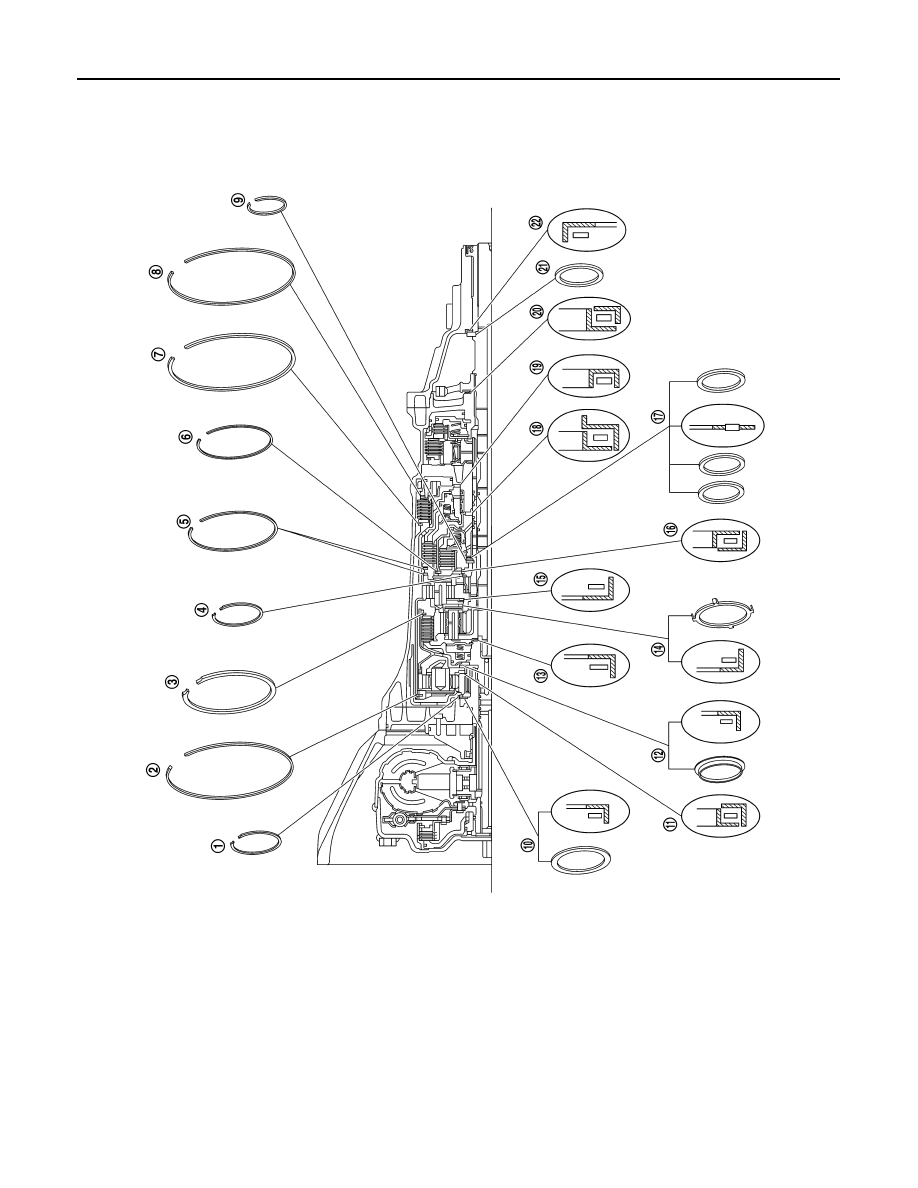

VQ40DE models 4WD

SCIA7020E

TM-250

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

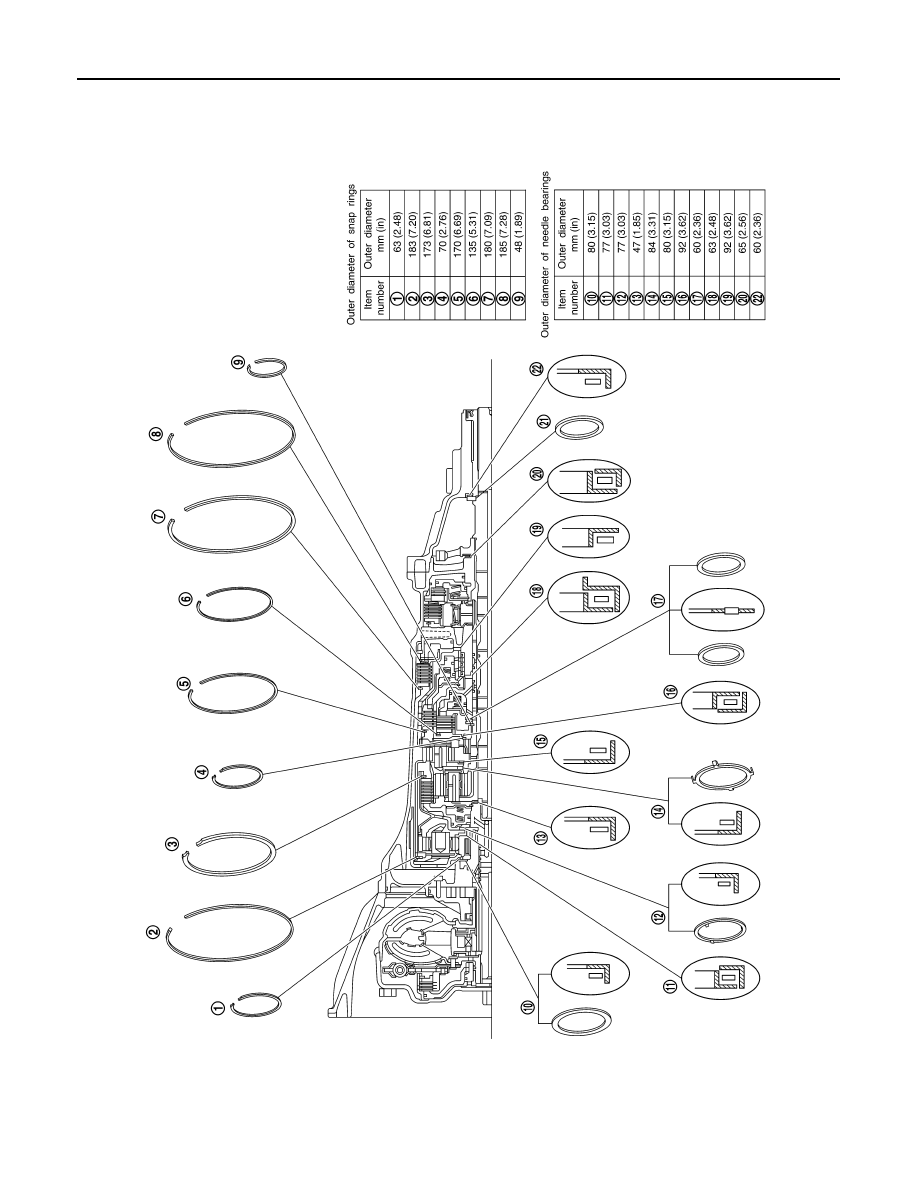

VK56DE models 2WD

WCIA0560E

1.

Outer diameter 68 mm (2.68 in)

2.

Outer diameter 182 mm (7.17 in) 3.

Outer diameter 172 mm (6.77 in)

4.

Outer diameter 71 mm (2.80 in)

5.

Outer diameter 169 mm (6.65 in) 6.

Outer diameter 134 mm (5.28 in)

7.

Outer diameter 181 mm (7.13 in) 8.

Outer diameter 181 mm (7.13 in) 9.

Outer diameter 48 mm (1.89 in)

10. Outer diameter 80 mm (3.15 in)

11.

Outer diameter 77 mm (3.03 in)

12. Outer diameter 77 mm (3.03 in)

13. Outer diameter 47 mm (1.85 in)

14. Outer diameter 84 mm (3.31 in)

15. Outer diameter 84 mm (3.31 in)

16. Outer diameter 92 mm (3.62 in)

17. Outer diameter 60 mm (2.36 in)

18. Outer diameter 63 mm (2.48 in)

OVERHAUL

TM-251

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

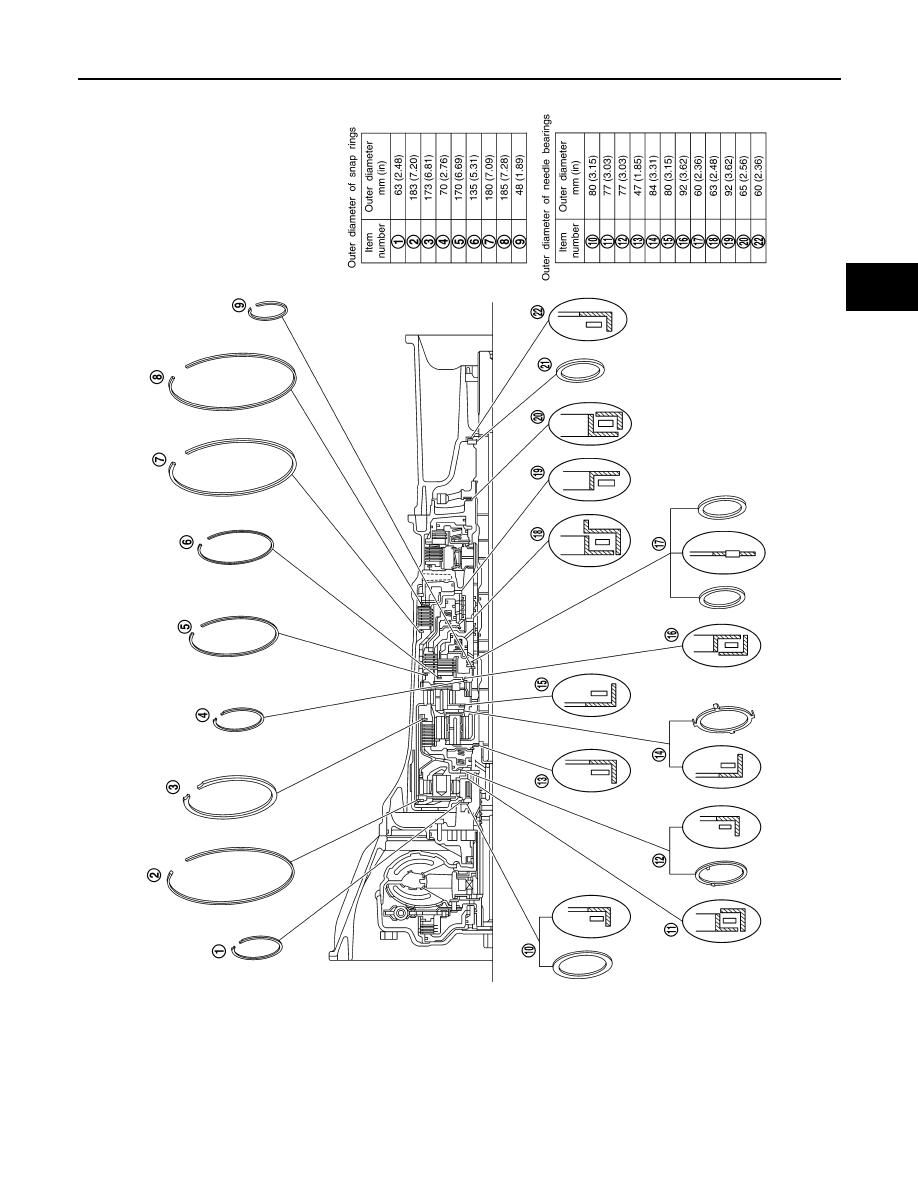

VK56DE models 4WD

19. Outer diameter 92 mm (3.62 in)

20. Outer diameter 65 mm (2.56 in)

21. Bearing race

22. Outer diameter 60 mm (2.36 in)

WCIA0561E

1.

Outer diameter 68 mm (2.68 in)

2.

Outer diameter 182 mm (7.17 in) 3.

Outer diameter 172 mm (6.77 in)

4.

Outer diameter 71 mm (2.80 in)

5.

Outer diameter 169 mm (6.65 in) 6.

Outer diameter 134 mm (5.28 in)

7.

Outer diameter 181 mm (7.13 in) 8.

Outer diameter 181 mm (7.13 in) 9.

Outer diameter 48 mm (1.89 in)

10. Outer diameter 80 mm (3.15 in)

11.

Outer diameter 77 mm (3.03 in)

12. Outer diameter 77 mm (3.03 in)

TM-252

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

13. Outer diameter 47 mm (1.85 in)

14. Outer diameter 84 mm (3.31 in)

15. Outer diameter 84 mm (3.31 in)

16. Outer diameter 92 mm (3.62 in)

17. Outer diameter 60 mm (2.36 in)

18. Outer diameter 63 mm (2.48 in)

19. Outer diameter 92 mm (3.62 in)

20. Outer diameter 65 mm (2.56 in)

21. Bearing race

22. Outer diameter 60 mm (2.36 in)

DISASSEMBLY

TM-253

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

DISASSEMBLY

Disassembly

INFOID:0000000001282987

CAUTION:

Do not disassemble parts behind Drum Support. Refer to

TM-9, "Cross-Sectional View"

.

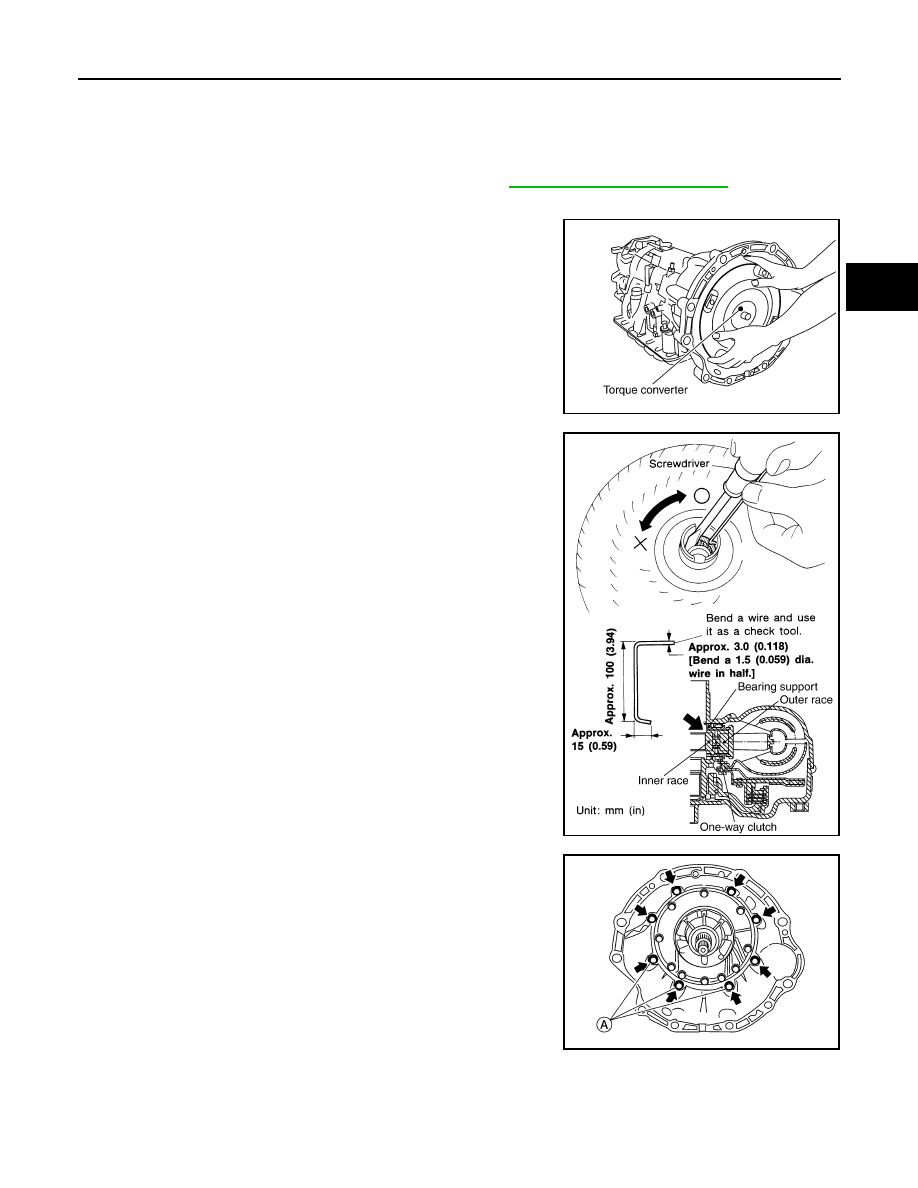

1.

Drain A/T fluid through drain plug.

2.

Remove torque converter by holding it firmly and turing while
pulling straight out.

3.

Check torque converter one-way clutch using a check tool as
shown.

a.

Insert a check tool into the groove of bearing support built into
one-way clutch outer race.

b.

While holding bearing support with a check tool, rotate one-way
clutch spline using suitable tool.

c.

Make sure that inner race rotates clockwise only. If not, replace
torque converter assembly.

4.

Remove bolts and converter housing from transmission case.

CAUTION:

Do not scratch converter housing.
• Self-sealing bolt (A)

SCIA5010E

SCIA3171E

WCIA0662E
