TROUBLE DIAGNOSIS

ATC-43

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

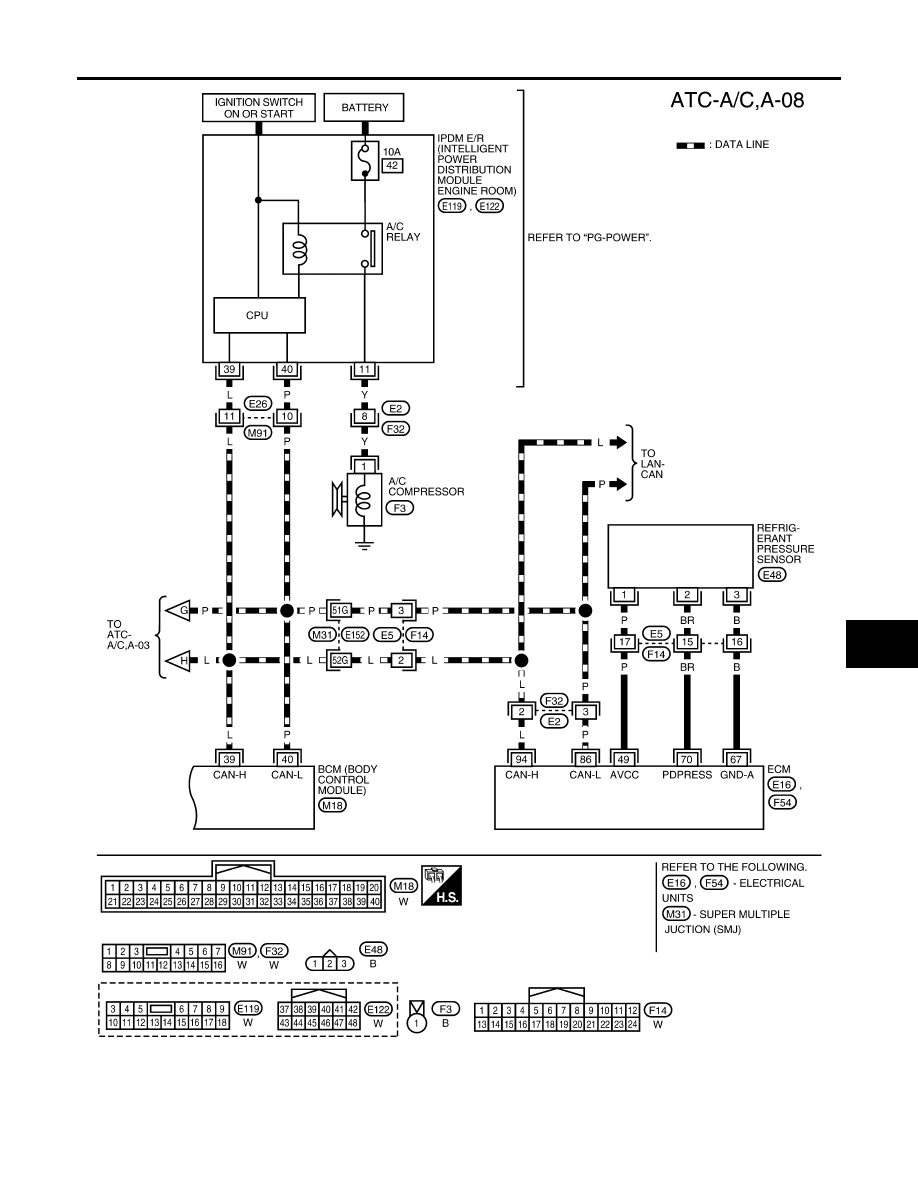

WJWA0392E

ATC-44

TROUBLE DIAGNOSIS

2007 Pathfinder

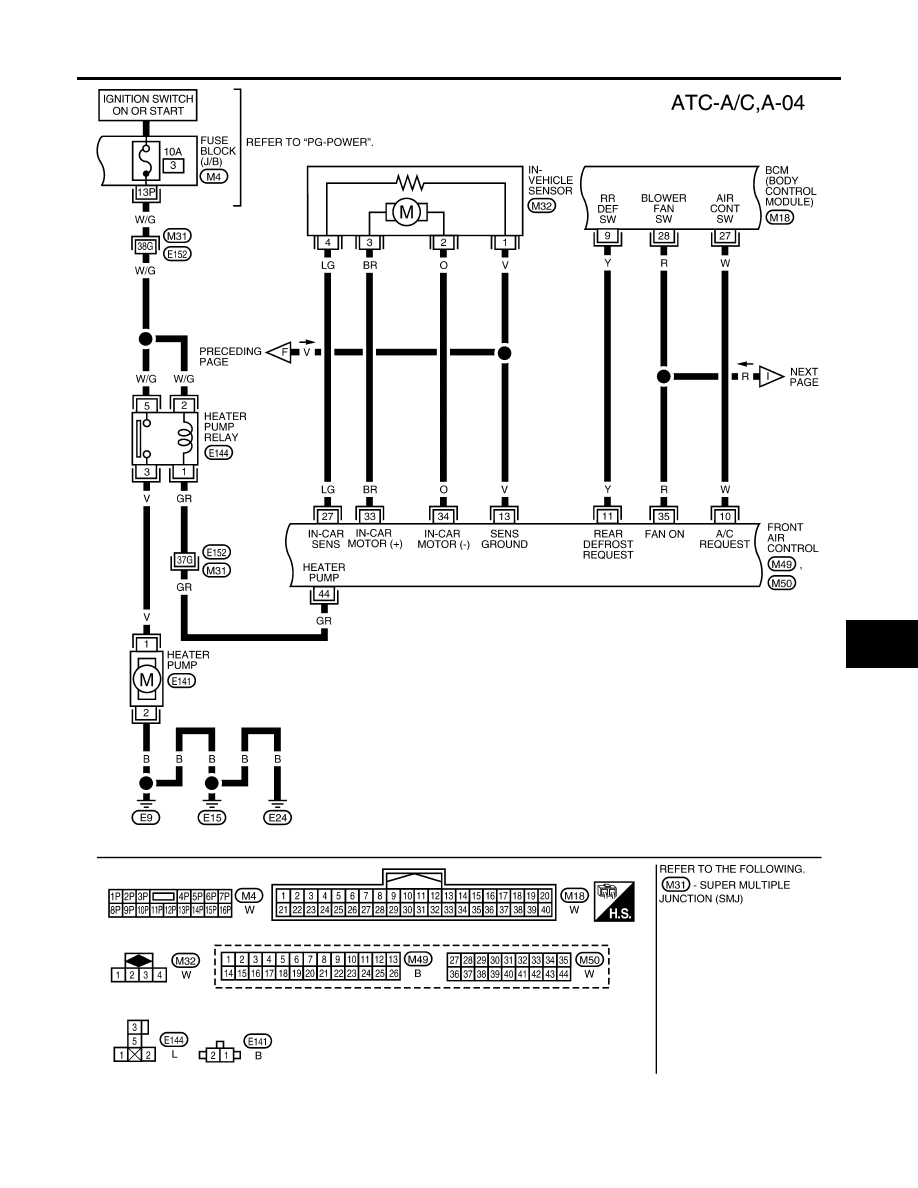

WJWA0393E

TROUBLE DIAGNOSIS

ATC-45

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

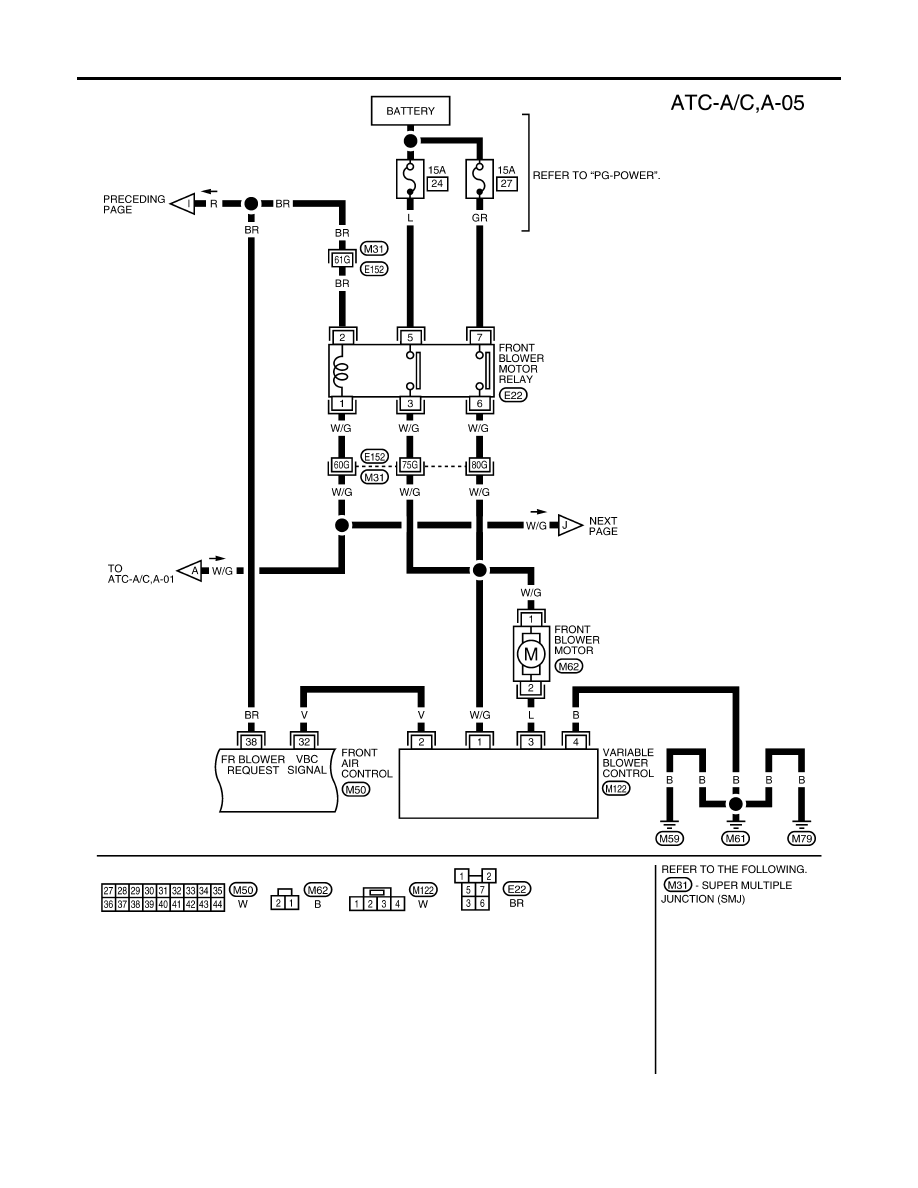

WJWA0394E

ATC-46

TROUBLE DIAGNOSIS

2007 Pathfinder

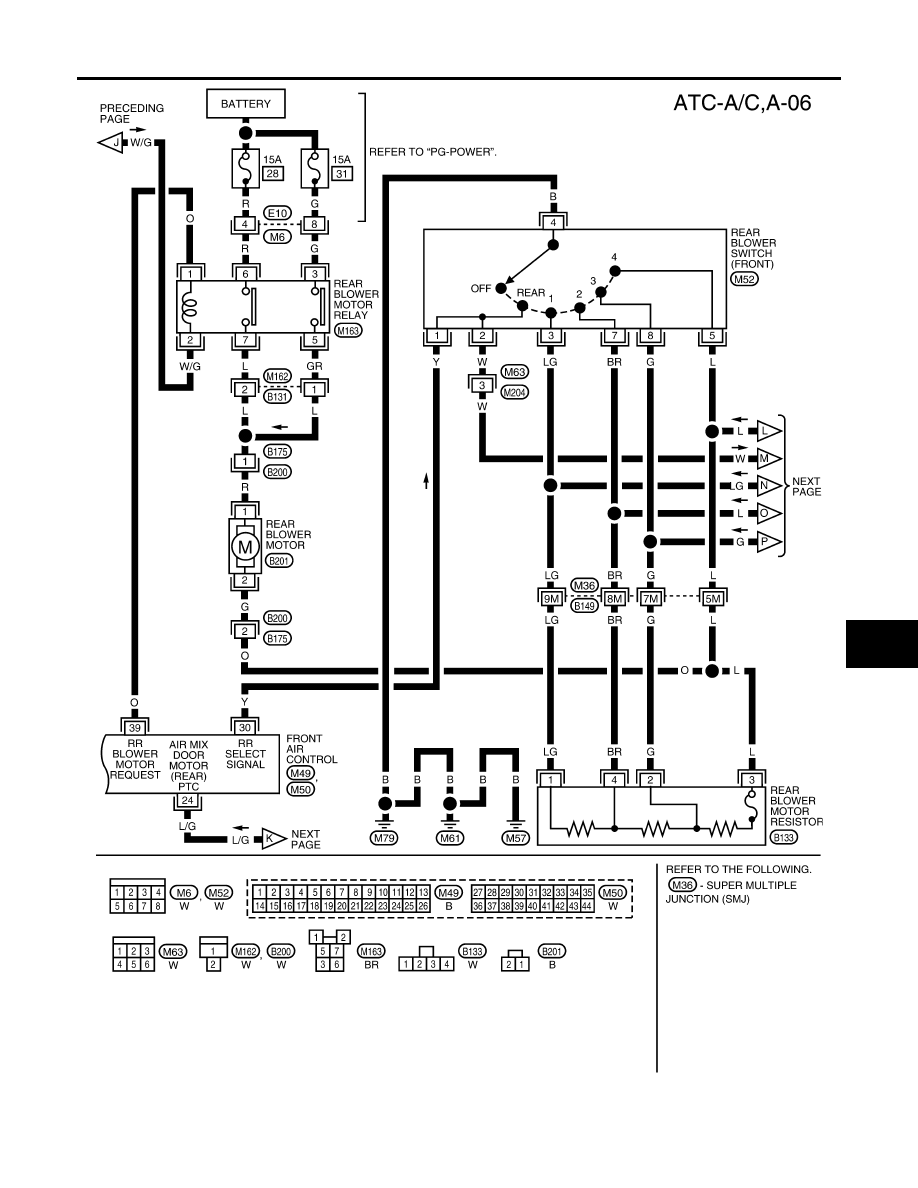

WJWA0194E

TROUBLE DIAGNOSIS

ATC-47

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

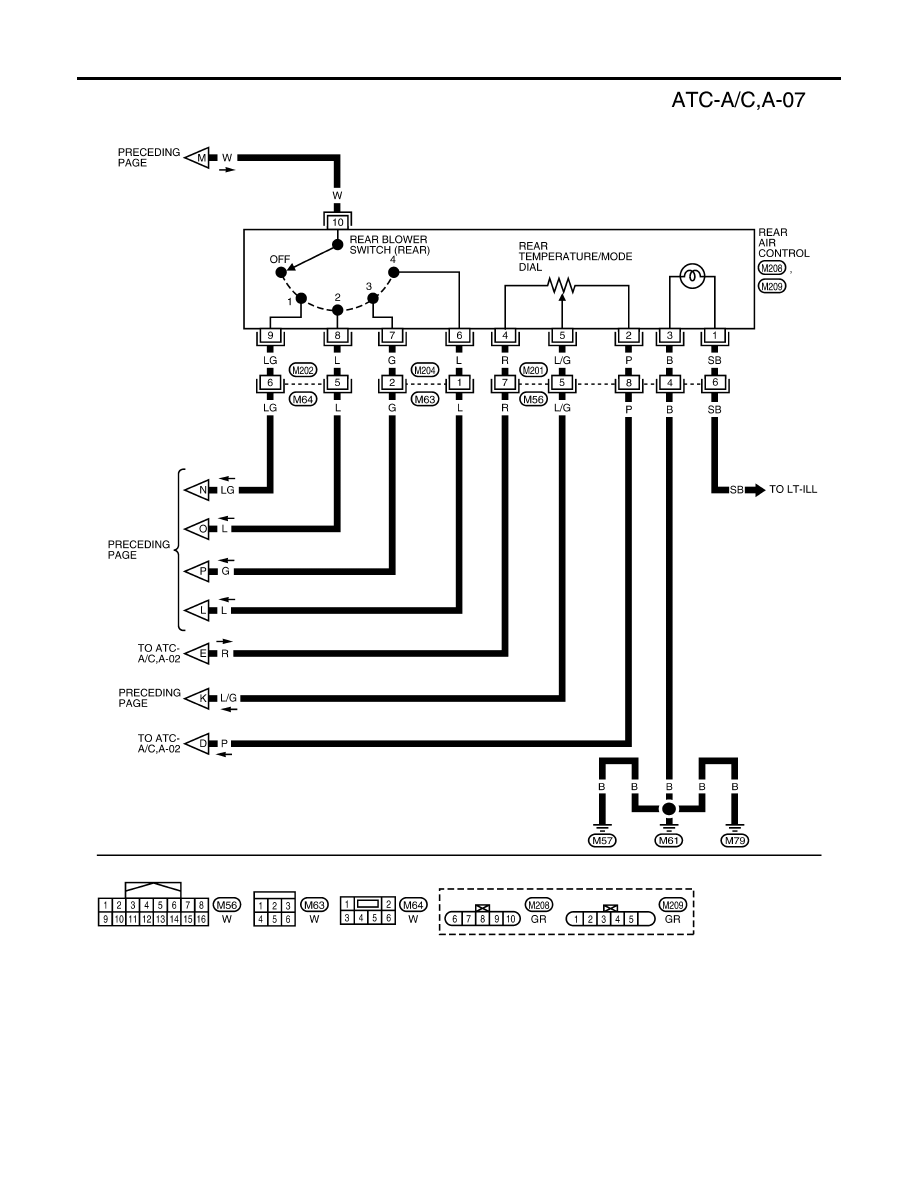

WJWA0395E

ATC-48

TROUBLE DIAGNOSIS

2007 Pathfinder

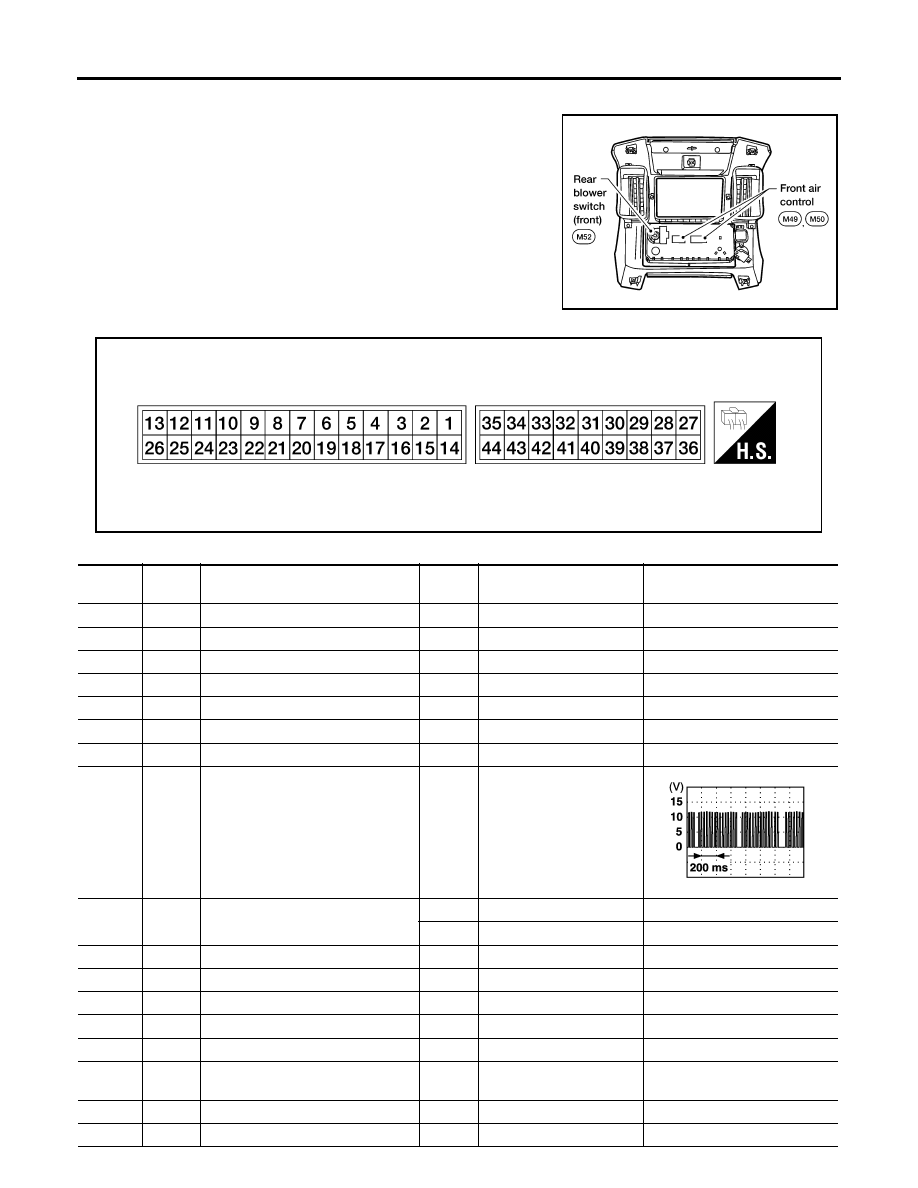

Front Air Control Terminals and Reference Values

EJS004P0

Measure voltage between each terminal and ground by following
Terminals and Reference Value for front air control.

FRONT AIR CONTROL HARNESS CONNECTOR TERMINAL LAYOUT

TERMINALS AND REFERENCE VALUES FOR FRONT AIR CONTROL

WJIA1075E

WJIA2010E

Termi-

nal No.

Wire

color

Item

Ignition

switch

Condition

Voltage (V)

(Approx.)

1

BR

Mode door motor CW

ON

Clockwise rotation

Battery voltage

2

W

Air mix door motor (Driver) CW

ON

Clockwise rotation

Battery voltage

3

GR

Air mix door motor (Driver) CCW

ON

Counterclockwise rotation

Battery voltage

4

Y

Intake door motor CW

ON

Counterclockwise rotation

Battery voltage

5

O

Intake door motor CCW

ON

Clockwise rotation

Battery voltage

6

W/G

Power supply for IGN

ON

-

Battery voltage

8

G

Illumination +

ON

Park lamps ON

Battery voltage

9

BR

Illumination -

-

Park lamps ON

10

W

Compressor ON signal

ON

A/C switch OFF

5V

ON

A/C switch ON

0V

11

Y

Rear defrost request

ON

-

Battery voltage

12

L

Intake sensor

ON

-

0 - 5V

13

V

Sensor ground

ON

-

0 - 5V

14

R

Mode door motor CCW

ON

Counterclockwise rotation

Battery voltage

15

P

Air mix door motor (Passenger) CW

ON

Clockwise rotation

Battery voltage

16

L

Air mix door motor (Passenger)
CCW

ON

Counter clockwise rotation

Battery voltage

17

GR

Air mix door motor (Rear) CW

ON

Clockwise rotation

Battery voltage

18

O

Air mix door motor (Rear) CCW

ON

Counterclockwise rotation

Battery voltage

PIIA2344E

TROUBLE DIAGNOSIS

ATC-49

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2007 Pathfinder

19

R/Y

Power supply for BAT

-

-

Battery voltage

20

B

Ground

-

-

0V

21

V

Mode door motor feedback

ON

-

0 - 5V

22

SB

Air mix door motor (Driver) feedback

ON

-

0 - 5V

23

G

Power supply for mode door motor
PBR

ON

-

 5V

24

L/G

Air mix door motor (Rear) PTC

ON

-

0 - 5V

25

R

Air mix door motor (Rear) feedback

ON

-

0 - 5V

26

P

Ground for mode door motor PBR

 ON

-

0V

27

LG

In-vehicle sensor signal

ON

-

0 - 5V

28

W

Ambient sensor 1

ON

-

0 - 5V

29

G

Optical sensor (Driver)

ON

-

0 - 5V

30

Y

Rear select signal

ON

-

0V - Battery voltage

32

V

Variable blower control

ON

-

0 - 5V

33

BR

In-vehicle sensor motor (+)

ON

-

Battery voltage

34

O

In-vehicle sensor motor (-)

ON

-

0V

35

R

Fan ON signal

ON

Blower switch OFF

5V

ON

Blower switch ON

0V

36

SB

Air mix door motor (Passenger)
feedback

ON

-

0 - 5V

37

GR

Optical sensor (Passenger)

ON

-

0 - 5V

38

BR

Front blower request

ON

Front blower motor OFF

Battery voltage

Front blower motor ON

0V

39

O

Rear blower request

ON

Front blower motor OFF

Battery voltage

Front blower motor ON

0V

41

L

CAN-H

ON

-

0 - 5V

42

P

CAN-L

ON

-

0 - 5V

44

GR

Heater pump request

ON

Heater pump on

0V

Heater pump off

Battery voltage

Termi-

nal No.

Wire
color

Item

Ignition

switch

Condition

Voltage (V)

(Approx.)

ATC-50

TROUBLE DIAGNOSIS

2007 Pathfinder

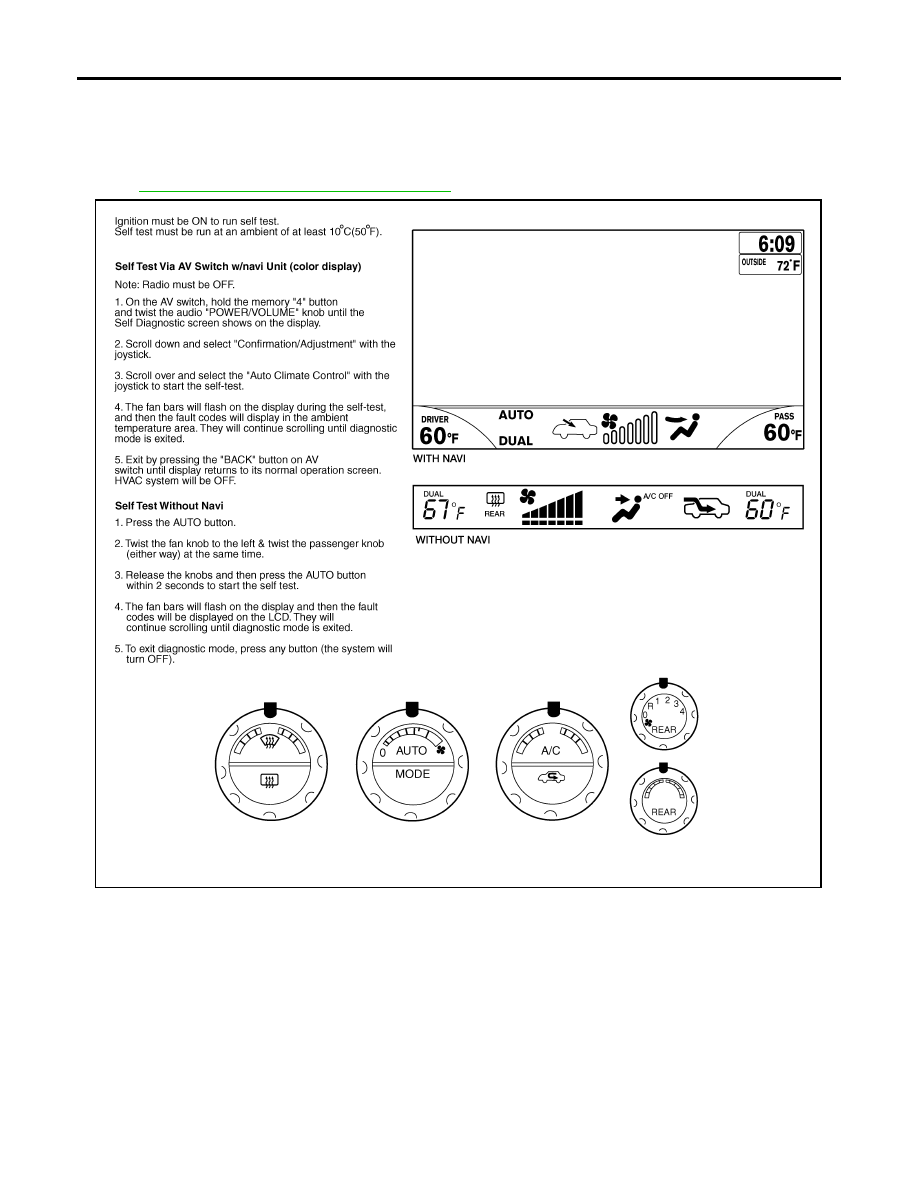

A/C System Self-diagnosis Function

EJS004P1

DESCRIPTION

The self-diagnostic system diagnoses sensors, CAN system, battery voltage and stuck button on front air con-
trol. Refer to applicable sections (items) for details. Fault codes (if any are present) will be displayed in the
ambient temperature display area (with navi) and displayed in the driver temp display area (without navi).
Refer to

ATC-51, "SELF-DIAGNOSIS CODE CHART"

 .

WJIA1879E
