TROUBLE DIAGNOSIS

TF-35

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

2.

CHECK 4WD WARNING LAMP

Check 4WD warning lamp state.

Is 4WD warning lamp turned ON?

YES

>> Perform the self-diagnosis. Refer to

TF-53, "SELF-DIAGNOSTIC PROCEDURE (WITH CON-

SULT-II)"

(with CONSULT-II) or

TF-53, "SELF-DIAGNOSTIC PROCEDURE (WITHOUT CON-

SULT-II)"

(without CONSULT-II).

NO

>> Go to

TF-125, "4WD Shift Indicator Lamp or 4LO Indicator Lamp Does Not Change"

.

3.

CHECK 4WD SHIFT INDICATOR AND 4LO INDICATOR OPERATION

1.

Brake pedal depressed.

2.

Move A/T selector lever to “N” position.

3.

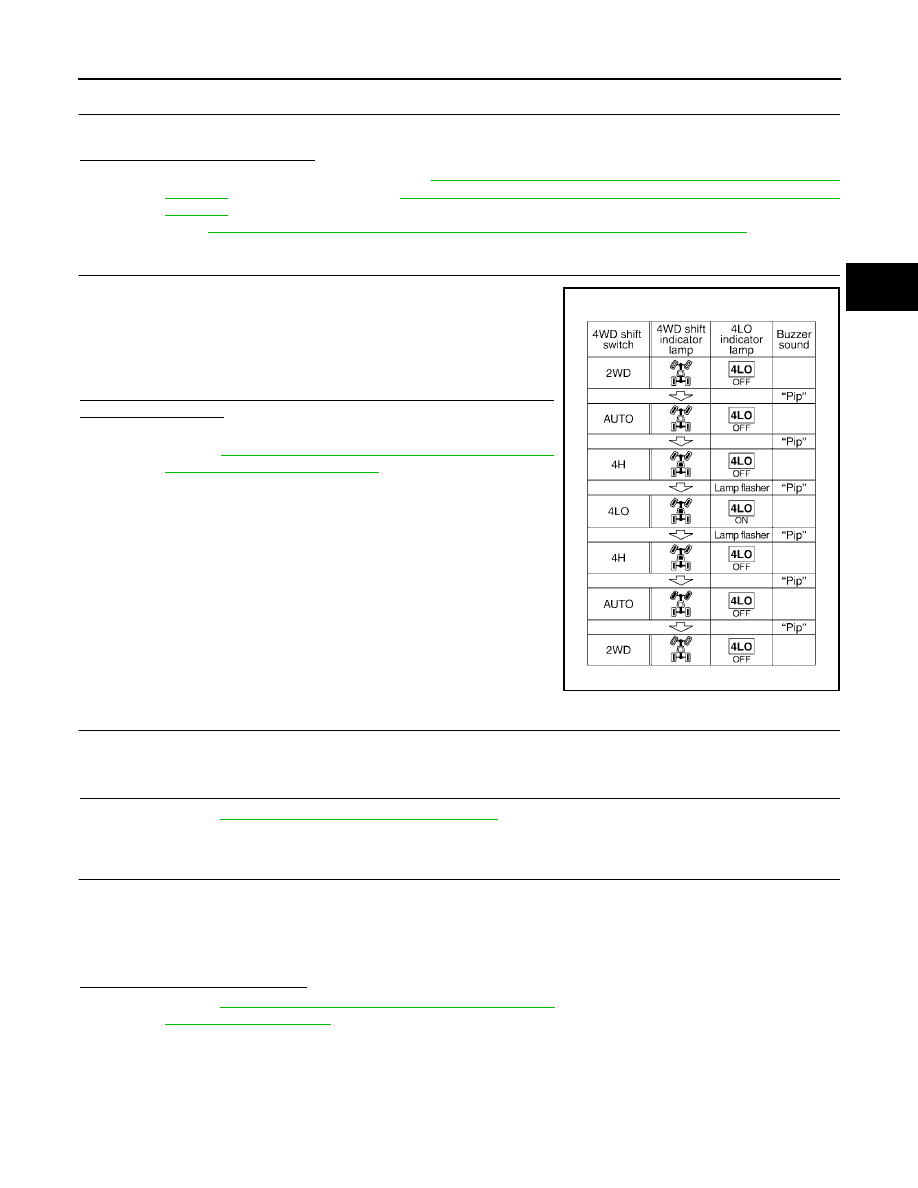

Set 4WD shift switch to “2WD”, “AUTO”, “4H”, “4LO”, “4H”,
“AUTO” and “2WD” in order. (Stay at each switch position for at
least 1 second.)

Do 4WD shift indicator and 4LO indicator lamps change properly?
Does buzzer sound?

YES

>> GO TO 4.

NO

>> GO TO

TF-125, "4WD Shift Indicator Lamp or 4LO Indi-

cator Lamp Does Not Change"

.

4.

CHECK ATP WARNING LAMP

1.

Move the A/T selector lever to “P” position.

2.

Set 4WD shift switch from “4HI” to "4LO".

While switching from "4HI" to "4LO", does 4WD shift indicator lamp turn OFF and ATP warning lamp turn ON?

YES

>> GO TO

TF-127, "ATP Warning Lamp Turns ON"

.

NO

>> GO TO 5.

5.

CHECK "WAIT" FUNCTION

1.

Set 4WD shift switch from “4LO” to "4H".

2.

Check 4LO indicator lamp state.

NOTE:
While “wait” function is operating, 4LO indicator lamp flashes.

Does 4LO indicator lamp flicker?

YES

>> GO TO

TF-129, "4LO Indicator Lamp Repeats Flashing"

.

NO

>>

TF-36, "CRUISE TEST"

.

WDIA0136E

TF-36

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

CRUISE TEST

1.

CHECK INPUT SIGNAL

1.

Warm up engine to normal operating temperature.

2.

Park vehicle on flat surface.

3.

Move A/T selector lever to “P” position.

4.

Set 4WD shift switch to “AUTO” position.

5.

Start engine.

6.

Drive vehicle for at least 30 seconds at a speed higher than 20 km/h (12 MPH).

Is 4WD warning lamp turned ON?

On steady>>Perform the self-diagnosis. Refer to

TF-53, "SELF-DIAGNOSTIC PROCEDURE (WITH CON-

SULT-II)"

(with CONSULT-II) or

TF-53, "SELF-DIAGNOSTIC PROCEDURE (WITHOUT CON-

SULT-II)"

(without CONSULT-II).

Flash rapidly>>GO TO

TF-130, "4WD Warning Lamp Flashes Rapidly"

.

Flash slowly>>GO TO

TF-131, "4WD Warning Lamp Flashes Slowly"

.

NO

>> GO TO 2.

2.

CHECK TIGHT CORNER BRAKING SYMPTOM (1)

1.

Set 4WD shift switch to “AUTO” position.

2.

Drive vehicle at speed lower than 20 km/h (12 MPH) with steering wheel fully turned.

Does tight corner braking symptom occur?

YES

>> GO TO

TF-132, "Heavy Tight-corner Braking Symptom Occurs"

.

NO

>> GO TO 3.

3.

CHECK TIGHT CORNER BRAKING SYMPTOM (2)

1.

Set 4WD shift switch to “4HI” position.

2.

Drive vehicle at speed lower than 20 km/h (12 MPH) with steering wheel fully turned.

Does tight corner braking symptom occur?

YES

>> Inspection End.

NO

>> GO TO

TF-133, "4WD System Does Not Operate"

.

Trouble Diagnosis Chart for Symptoms

EDS001J6

If 4WD warning lamp turns ON, perform self-diagnosis. Refer to

TF-53, "Self-diagnostic Procedure"

.

Symptom

Condition

Check item

Reference page

4WD shift indicator lamp and 4LO indicator
lamp do not turn ON
(4WD shift indicator lamp and 4LO indicator
lamp check)

Ignition switch: ON

Power supply and ground for transfer
control unit

TF-120

Transfer shut off relay

Combination meter

4WD warning lamp does not turn ON
(4WD warning lamp check)

Ignition switch: ON

Power supply and ground for transfer
control unit

TF-123

Transfer shut off relay

Combination meter

TROUBLE DIAGNOSIS

TF-37

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

NOTE:

●

Light tight-corner braking symptom may occur depending on driving conditions in AUTO mode. This is not
a malfunction.

●

Heavy tight-corner braking symptom occurs when vehicle is driven in the following conditions: 4WD shift
switch is "4H" or "4LO", steering wheel is turned fully to either side.

4WD shift indicator lamp or 4LO indicator
lamp does not change

Engine running

4WD shift switch

TF-125

Wait detection switch

Neutral-4LO switch

ATP switch

2-4WD solenoid

Transfer control device

Actuator motor

Actuator position switch

Transfer inner parts

ATP warning lamp turns ON

Engine running

CAN communication line

TF-127

4WD shift switch

PNP switch signal

ATP switch

Combination meter

Transfer inner parts

4LO indicator lamp repeats flashing

Engine running

Wait detection switch

TF-129

Neutral-4LO switch

Transfer inner parts

4WD warning lamp flashes rapidly (2 times/
second)

While driving

Transfer fluid temperature

TF-130

Tire size is different between front and
rear of vehicle

4WD warning lamp flashes slowly
(1 time/2 seconds)

While driving

Tire size is different between front and
rear of vehicle.

TF-131

Transfer fluid temperature

Clutch pressure switch

Heavy tight-corner braking symptom occurs
(See NOTE.)

●

While driving

●

AUTO mode

●

Steering wheel is
turned fully to either
side

CAN communication line

TF-132

4WD shift switch

Accelerator pedal position signal

Clutch pressure solenoid

Transfer inner parts

4WD system does not operate

While driving

4WD shift switch

TF-133

Clutch pressure switch

Transfer inner parts

Symptom

Condition

Check item

Reference page

TF-38

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

Transfer Control Unit Input/Output Signal Reference Values

EDS001J7

TRANSFER CONTROL UNIT INSPECTION TABLE
Specifications with CONSULT-II

Monitored item [Unit]

Content

Condition

Display value

VHCL/S SEN·FR [km/h]
or [mph]

Wheel speed (Front
wheel)

Vehicle stopped

0 km/h (0 mph)

Vehicle running

CAUTION:

Check air pressure of tire under standard condition.

Approximately
equal to the indi-
cation on speed-
ometer (Inside of

±

10%)

VHCL/S SEN·RR [km/h]
or [mph]

Wheel speed (Rear
wheel)

Vehicle stopped

0 km/h (0 mph)

Vehicle running

CAUTION:

Check air pressure of tire under standard condition.

Approximately
equal to the indi-
cation on speed-
ometer (Inside of

±

10%)

ENGINE SPEED [rpm]

Engine speed

Engine stopped
(Engine speed: Less than 400 rpm)

0 rpm

Engine running
(Engine speed: 400 rpm or more)

Approximately
equal to the indi-
cation on tachom-
eter

THRTL POS SEN [V]

Accelertor pedal posi-
tion (APP) sensor signal
voltage

Accelerator pedal: Released

Approx. 0.5V

Accelerator pedal: Fully depressed

Approx. 4.0V

FLUID TEMP SE [V]

Transfer fluid tempera-
ture signal voltage

Transfer fluid temperature approx. 20 - 80

°

C (68 - 176

°

F)

Approx. 1.1 - 0.3V

BATTERY VOLT [V]

Power supply voltage for
transfer control unit

Ignition switch: ON

Battery voltage

2WD SWITCH [ON/OFF]

Input condition from
4WD shift switch

4WD shift switch: 2WD

ON

4WD shift switch: AUTO, 4H or 4LO

OFF

AUTO SWITCH [ON/
OFF]

Input condition from
4WD shift switch

4WD shift switch: AUTO

ON

4WD shift switch: 2WD, 4H or 4LO

OFF

LOCK SWITCH [ON/
OFF]

Input condition from
4WD shift switch

4WD shift switch: 4H

ON

4WD shift switch: 2WD, AUTO or 4LO

OFF

4L SWITCH [ON/OFF]

Input condition from
4WD shift switch

4WD shift switch: 4LO

ON

4WD shift switch: 2WD, AUTO or 4H

OFF

N POSI SW TF [ON/
OFF]

Condition of neutral-4LO
switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 2WD,
AUTO or 4H

OFF

4WD shift switch: 4H to
4LO (While actuator
motor is operating.)

OFF

→

ON

4WD shift switch: 4LO to
4H (While actuator motor
is operating.)

ON

→

OFF

4WD shift switch: 4LO

ON

ATP SWITCH [ON/OFF]

Condition of ATP switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch
: 4H to 4LO or 4LO to 4H
(While actuator motor is
operating.)

ON

Except the above

OFF

TROUBLE DIAGNOSIS

TF-39

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

WAIT DETCT SW [ON/
OFF]

Condition of wait detec-
tion switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 2WD,
AUTO or 4H

OFF

4WD shift switch: 4H to
4LO (While actuator
motor is operating.)

OFF

→

ON

4WD shift switch: 4LO to
4H (While actuator motor
is operating.)

OFF

→

ON

4WD shift switch: 4LO

ON

LINE PRES SW [ON/
OFF]

Condition of line pres-
sure switch

●

A/T selector lever “D” position

●

4WD shift switch: AUTO

ON

●

Except the above

●

The vehicle has been left
at room temperature for 5
minutes and more with
ignition switch in “OFF”
position.

●

Ignition switch: ON

●

A/T selector lever: “P”
or "N" position

●

4WD shift switch: other
than AUTO

OFF

CL PRES SW [ON /
OFF]

Condition of clutch pres-
sure switch

●

Vehicle stopped

●

Engine running

●

A/T selector lever “D” position

●

4WD shift switch: AUTO or 4H (“Wait” function is not
operating.)

ON

●

Vehicle stopped

●

Engine running

●

4WD shift switch: 2WD (“Wait” function is not operat-
ing.)

OFF

N POSI SW AT [ON/
OFF]

Input condition from A/T
PNP switch

●

Vehicle stopped

●

Engine running

●

Brake pedal depressed

A/T selector lever posi-
tion: N

ON

Except the above

OFF

R POSI SW AT [ON/
OFF]

Input condition from A/T
PNP switch

●

Vehicle stopped

●

Engine running

●

Brake pedal depressed

A/T selector lever posi-
tion: R

ON

Except the above

OFF

P POSI SW AT [ON/
OFF]

Input condition from A/T
PNP switch

●

Vehicle stopped

●

Engine running

●

Brake pedal depressed

A/T selector lever posi-
tion: P

ON

Except the above

OFF

ABS OPER SW [ON/
OFF]

Condition of ABS operat-
ing

ABS is operating.

ON

ABS is not operating.

OFF

VDC OPER SW [ON/
OFF]

Condition of VDC operat-
ing

VDC is operating.

ON

VDC is not operating.

OFF

TCS OPER SW [ON/
OFF]

Condition of TCS operat-
ing

TCS is operating.

ON

TCS is not operating.

OFF

THROTTLE POSI [0.0/8]

Condition of throttle
opening

When depressing accelerator pedal
(Value rises gradually in response to throttle position.)

0.0/8 - 8.0/8

4WD MODE [AUTO/
LOCK/2WD/4L]

Control status of 4WD
(Output condition of
4WD shift indicator lamp
and 4LO indicator lamp)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 2WD

2WD

4WD shift switch: AUTO

AUTO

4WD shift switch: 4H

LOCK

4WD shift switch: 4LO

4L

Monitored item [Unit]

Content

Condition

Display value

TF-40

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

VHLC/S COMP [km/h] or
[mph]

Vehicle speed

Vehicle stopped

0 km/h (0 mph)

Vehicle running

CAUTION:

Check air pressure of tire under standard condition.

Approximately
equal to the indi-
cation on speed-
ometer (Inside of

±

10%)

COMP CL TORQ [kgm]

Condition of control
torque

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 2WD

0 kg-m

4WD shift switch: AUTO

39 - 1,353 N·m

(4 - 138 kg-m, 29 -

998 ft-lb)

4WD shift switch: 4H or
4LO

1,353 N·m

(138 kg-m, 998 ft-

lb)

DUTY SOLENOID [%]

Condition of clutch pres-
sure solenoid

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 2WD

4%

4WD shift switch: AUTO

96 - 4%

4WD shift switch: 4H or
4LO

4%

2-4WD SOL [ON/OFF]

Condition of 2-4WD shift
solenoid valve

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO

ON

4WD shift switch: 4H

4WD shift switch: 4LO

4WD shift switch: AUTO
(“Wait” function is operat-
ing.)

OFF

4WD shift switch: 4H
(“Wait” function is operat-
ing.)

OFF

2-4WD SOL MON [ON/
OFF]

Check signal for transfer
control unit signal output

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO

ON

4WD shift switch: 4H

4WD shift switch: 4LO

4WD shift switch: AUTO
(“Wait” function is operat-
ing.)

OFF

4WD shift switch: 4H
(“Wait” function is operat-
ing.)

OFF

MOTOR RELAY [ON/
OFF]

Condition of transfer
motor relay

●

Accelerator pedal
depressed

●

Vehicle stopped

●

Engine running

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO
or 4LO (A/T selector lever
“P” or “N” position)

OFF

("ON" for approx. 2

sec. after shifting

to “P” and “N”.)

4WD shift switch: AUTO
or 4LO (Except for A/T
selector lever “P” or “N”
position)

ON

4WD shift switch: 4H (A/T
selector lever “P” posi-
tion)

OFF

("ON" for approx. 2

sec. after shifting

to “P”.)

4WD shift switch: 4H
(Except for A/T selector
lever “P” position)

ON

Monitored item [Unit]

Content

Condition

Display value

TROUBLE DIAGNOSIS

TF-41

[ATX14B]

C

E

F

G

H

I

J

K

L

M

A

B

TF

2005 Pathfinder

MOTOR RELAY MON
[ON/OFF]

Check signal for transfer
control unit signal output

●

Accelerator pedal
depressed

●

Vehicle stopped

●

Engine running

●

Brake pedal depressed

4WD shift switch: 2WD

OFF

4WD shift switch: AUTO
or 4LO (A/T selector lever
“P” or “N” position)

OFF

("ON" for approx. 2

sec. after shifting

to “P” and “N”.)

4WD shift switch: AUTO
or 4LO (Except for A/T
selector lever “P” or “N”
position)

ON

4WD shift switch: 4H (A/T
selector lever “P” posi-
tion)

OFF

("ON" for approx. 2

sec. after shifting

to “P”.)

4WD shift switch: 4H
(Except for A/T selector
lever “P” position)

ON

4WD FAIL LAMP [ON/
OFF]

Condition of 4WD warn-
ing lamp

4WD warning lamp: ON

ON

4WD warning lamp: OFF

OFF

2WD IND [ON/OFF]

Condition of 4WD shift
indicator lamp (2WD
indicator lamp)

2WD indicator lamp of 4WD shift indicator lamp: OFF

OFF

2WD indicator lamp of 4WD shift indicator lamp: ON

ON

AUTO IND [ON/OFF]

Condition of 4WD shift
indicator lamp (AUTO
indicator lamp)

AUTO indicator lamp of 4WD shift indicator lamp: OFF

OFF

AUTO indicator lamp of 4WD shift indicator lamp: ON

ON

LOCK IND [ON/OFF]

Condition of 4WD shift
indicator lamp (Lock indi-
cator lamp)

Lock indicator lamp of 4WD shift indicator lamp: OFF

OFF

Lock indicator lamp of 4WD shift indicator lamp: ON

ON

4L IND [ON/OFF]

Condition of 4LO indica-
tor lamp condition

4LO indicator lamp: OFF

OFF

4LO indicator lamp: ON

ON

ATP IND [ON/OFF]

Condition of ATP indica-
tor lamp

ATP indicator lamp: ON

ON

ATP indicator lamp: OFF

OFF

SHIFT POS SW1 [ON/
OFF]

Condition of actuator
position switch 1
(Low)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 4LO

ON

4WD shift switch: 2WD,
AUTO or 4H

OFF

SHIFT POS SW2 [ON/
OFF]

Condition of actuator
position switch 2
(High)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 4H,
AUTO or 2WD

ON

4WD shift switch: 4LO

OFF

SHIFT ACT1 [ON/OFF]

Output condition to actu-
ator motor (High)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 4H to
4LO (“Wait” function is
operating.)

ON

Except the above

OFF

SHIFT AC MON1 [ON/
OFF]

Check signal for transfer
control unit signal output

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 4H to
4LO (“Wait” function is
operating.)

ON

Except the above

OFF

Monitored item [Unit]

Content

Condition

Display value

TF-42

[ATX14B]

TROUBLE DIAGNOSIS

2005 Pathfinder

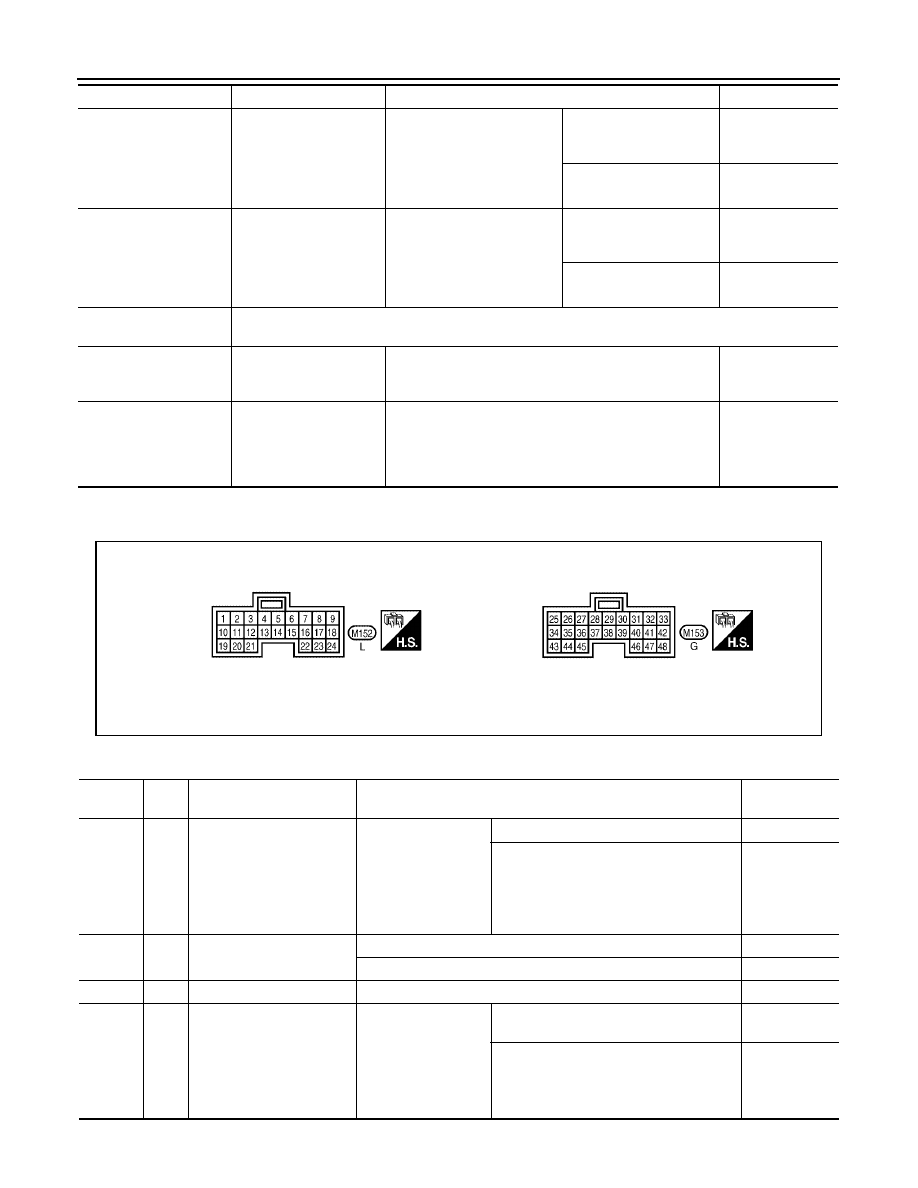

Specifications Between Transfer Control Unit Terminals

TRANSFER CONTROL UNIT TERMINAL CONNECTOR LAYOUT

NOTE:
Data are reference value and are measured between each terminal and ground.

SHIFT ACT2 [ON/OFF]

Output condition to actu-
ator motor (Low)

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 4LO to
4H (“Wait” function is
operating.)

ON

Except the above

OFF

SHIFT AC MON2 [ON/
OFF]

Check signal for transfer
control unit signal output

●

Vehicle stopped

●

Engine running

●

A/T selector lever “N” posi-
tion

●

Brake pedal depressed

4WD shift switch: 4LO to
4H (“Wait” function is
operating.)

ON

Except the above

OFF

T/F F SPEED [km/h] or
[mph]

Displayed, but do not use.

A/T R SPEED [km/h] or
[mph]

Condition of vehicle
speed sensor A/T (Revo-
lution sensor)

During driving

Approximately
matches the out-
put shaft speed.

AT GEAR POSI [1/2/3/4/
5]

Condition of A/T selec-
tor lever position

Displays actual A/T gear position.

1
2
3
4
5

Monitored item [Unit]

Content

Condition

Display value

WDIA0139E

Terminal

Wire

color

Item

Condition

Data (Approx.)

1

GR

2-4WD shift solenoid valve

●

Vehicle stopped

●

Engine running

●

A/T selector lever
“N” position

●

Brake pedal
depressed

4WD shift switch: 2WD

0V

4WD shift switch: AUTO, 4H or 4LO

Battery voltage

2

V

4WD shift indicator lamp
(2WD indicator lamp)

2WD indicator lamp: OFF

Battery voltage

2WD indicator lamp: ON

0V

3

B

Ground

Always

0V

4

SB

Transfer shift high relay

●

Vehicle stopped

●

Engine running

●

A/T selector lever
“N” position

●

Brake pedal
depressed

4WD shift switch: 4H to 4LO (“Wait” func-
tion is operating.)

Battery voltage

Except the above

0V
