Nissan Pathfinder (2005 year). Manual - part 367

POWER SUPPLY ROUTING CIRCUIT

PG-5

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

WKWA2522E

PG-6

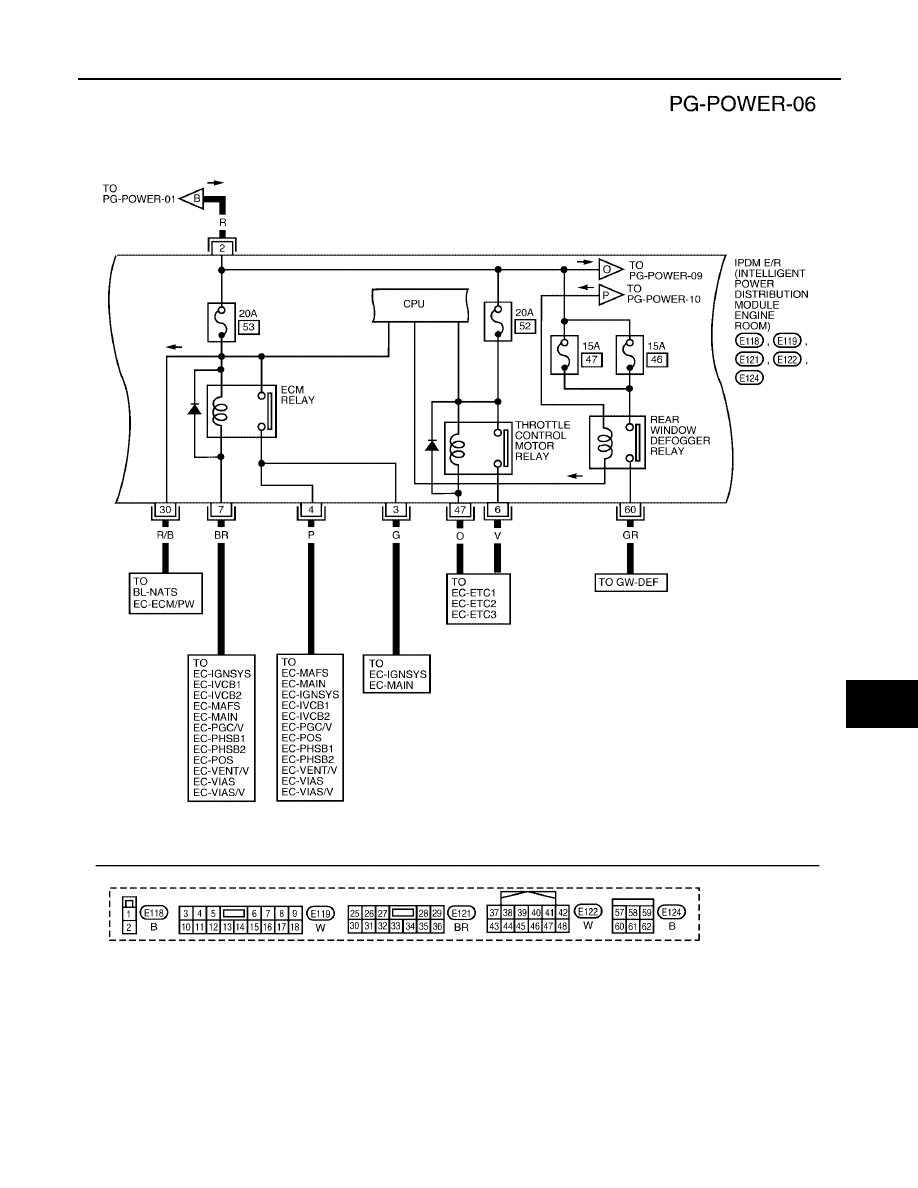

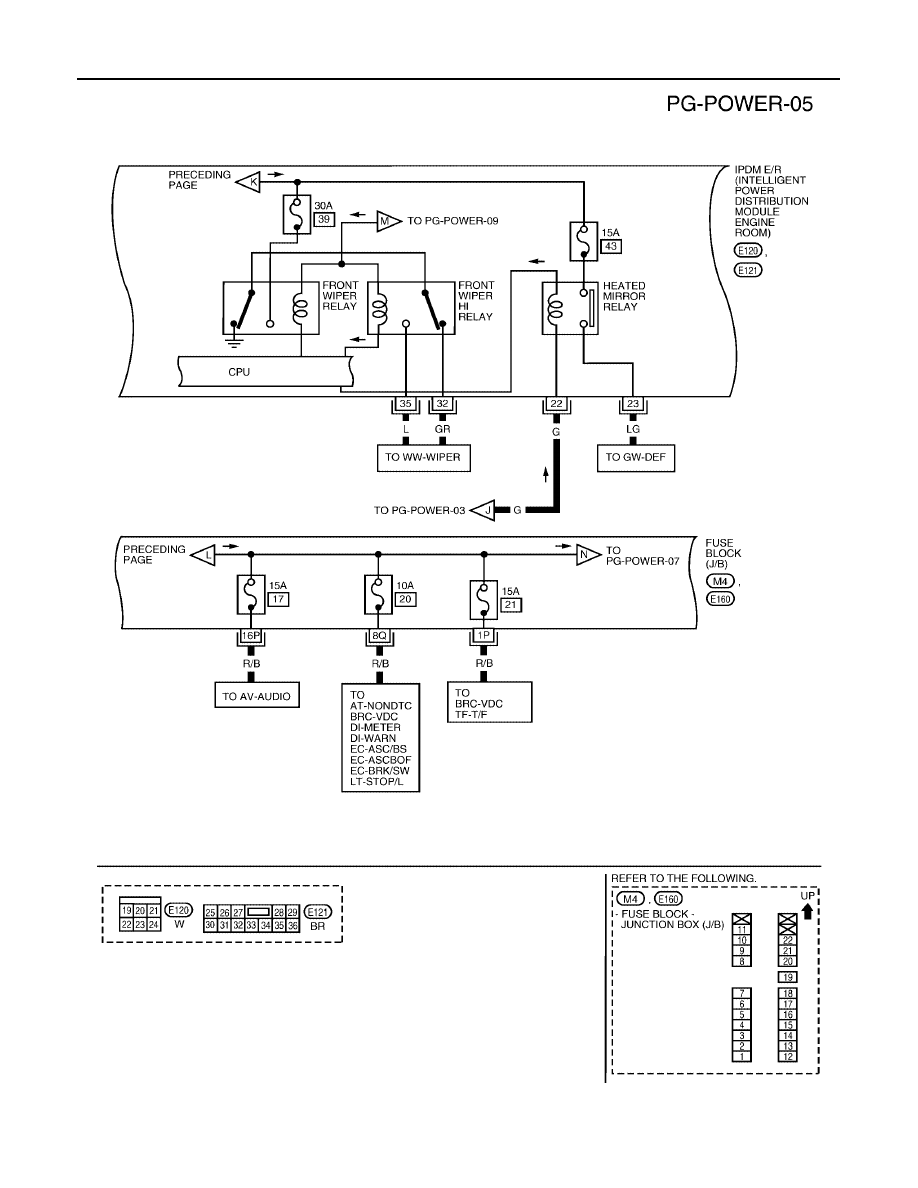

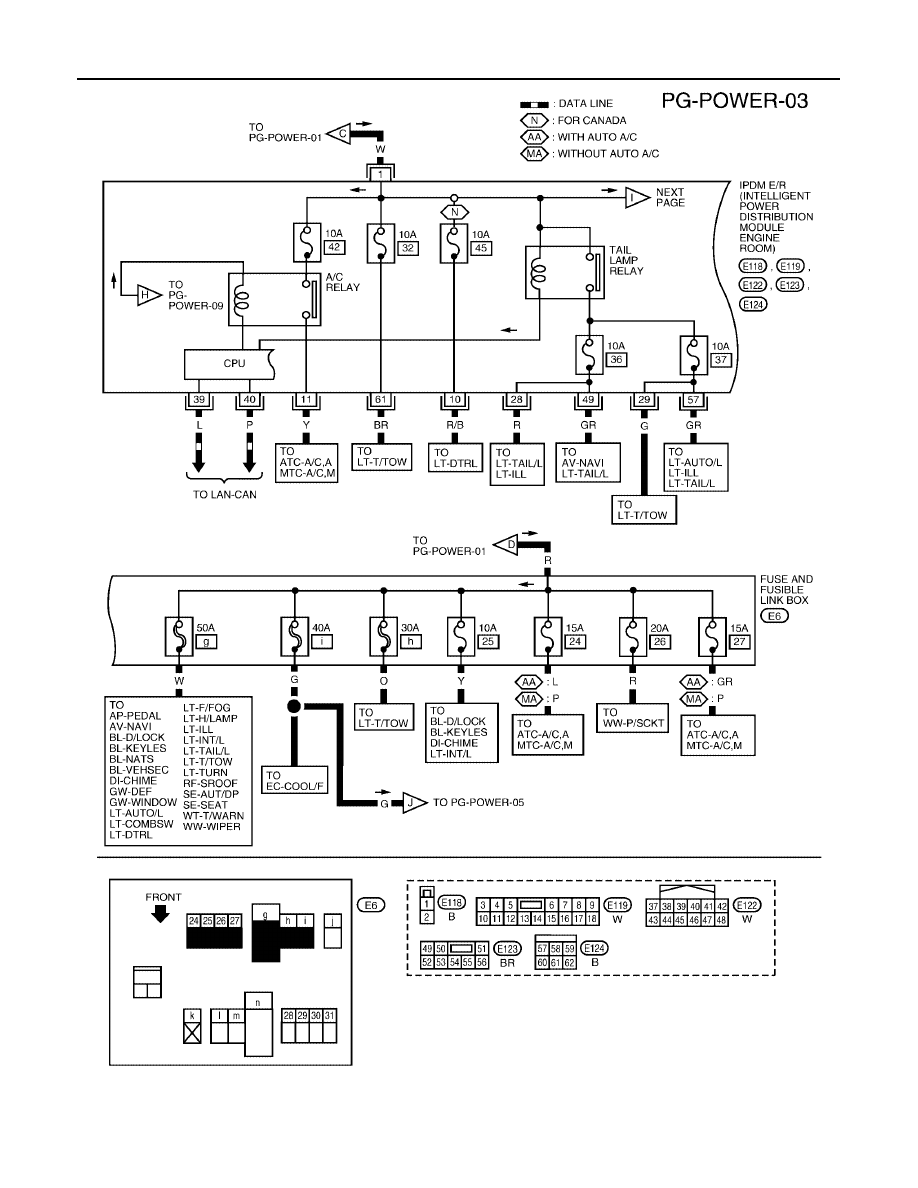

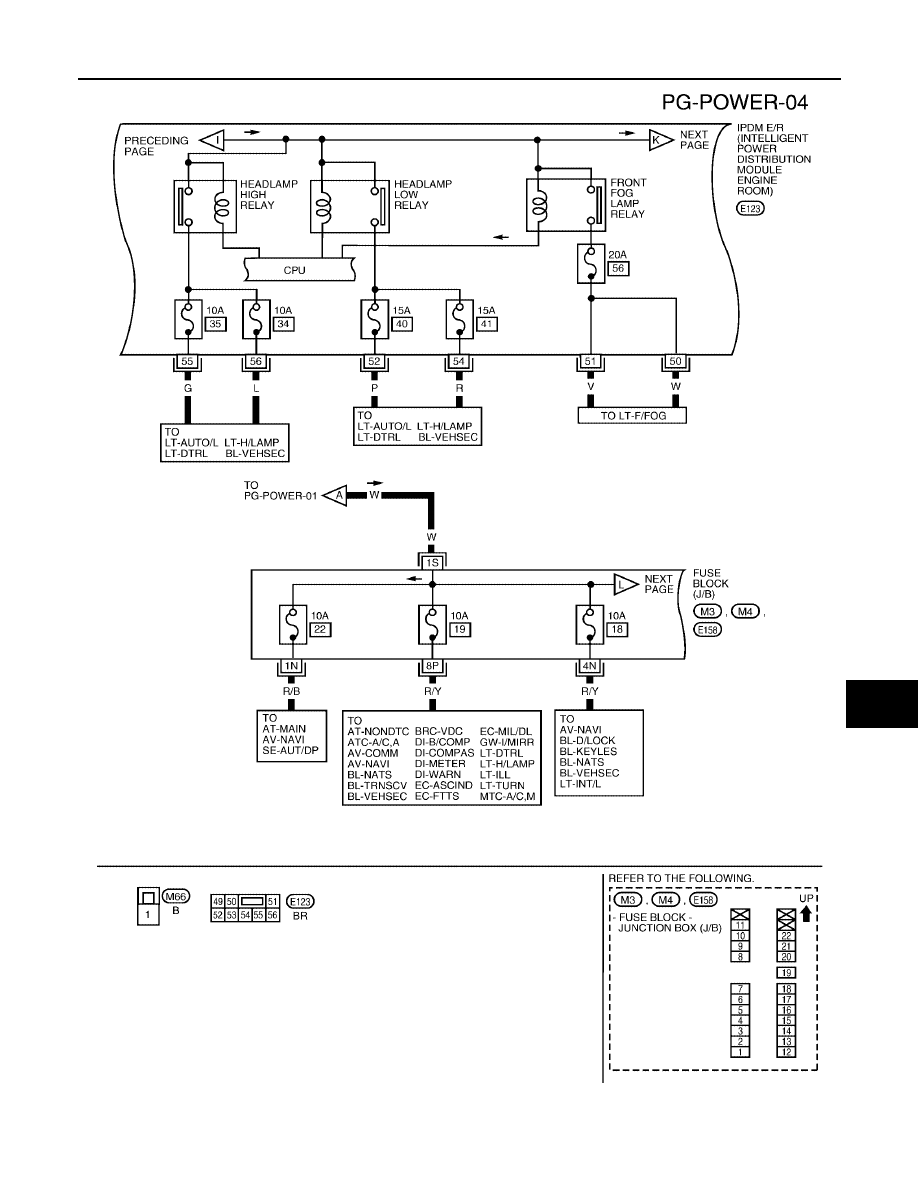

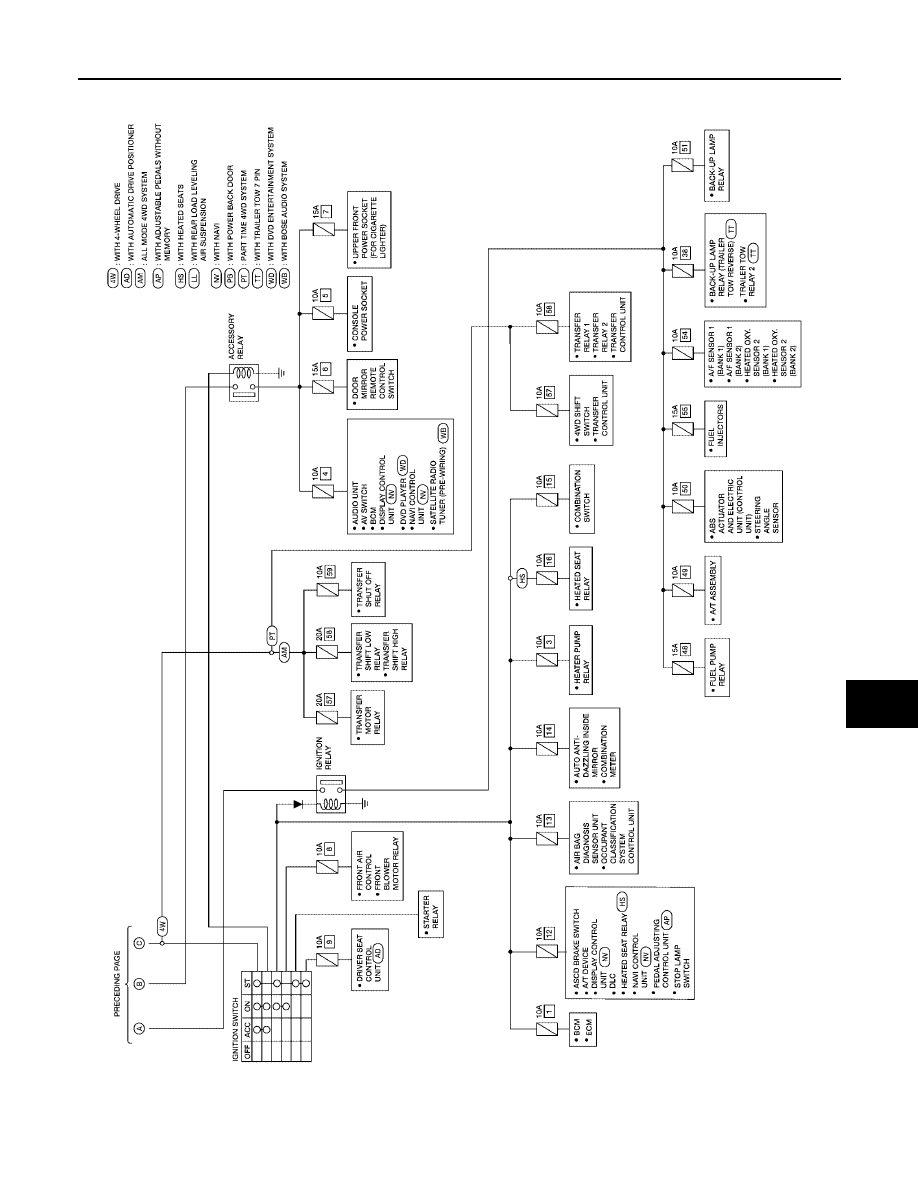

POWER SUPPLY ROUTING CIRCUIT

2005 Pathfinder

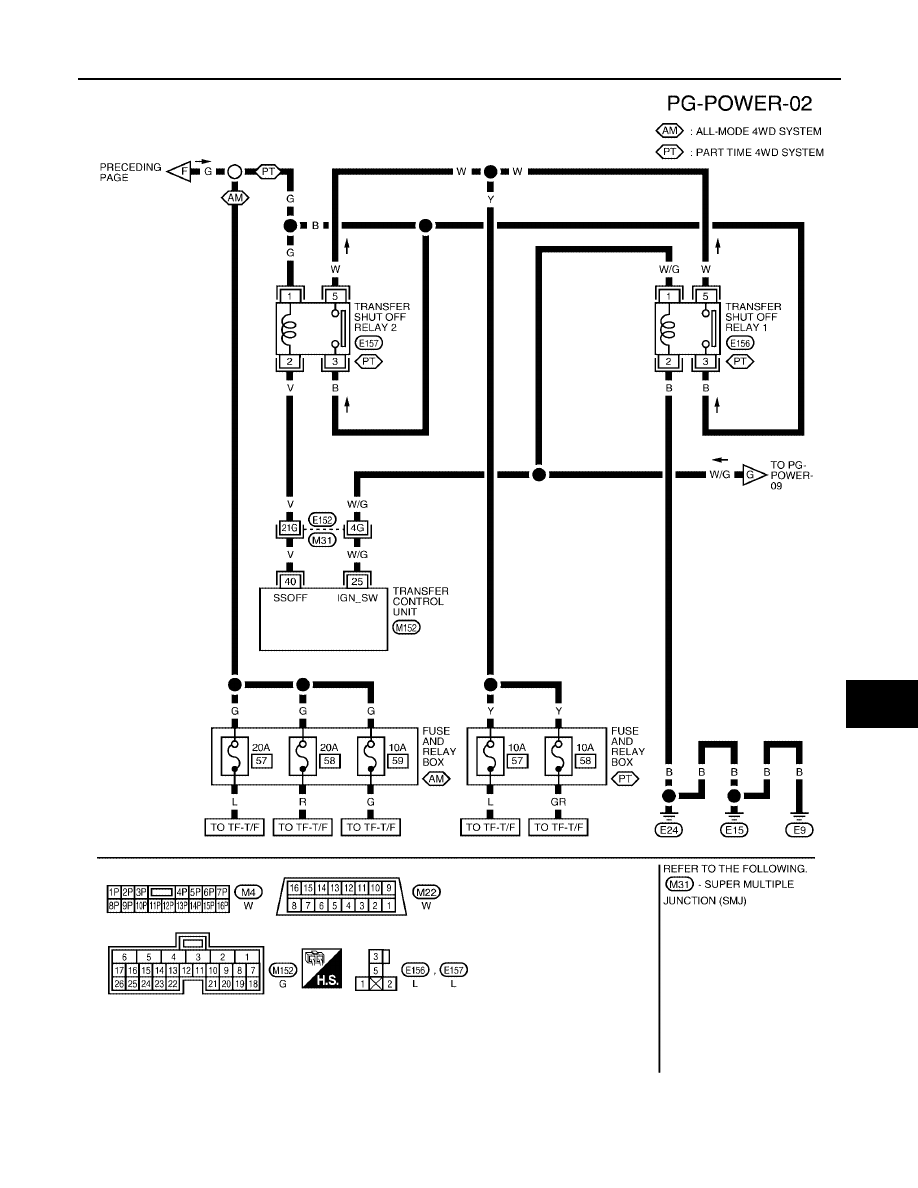

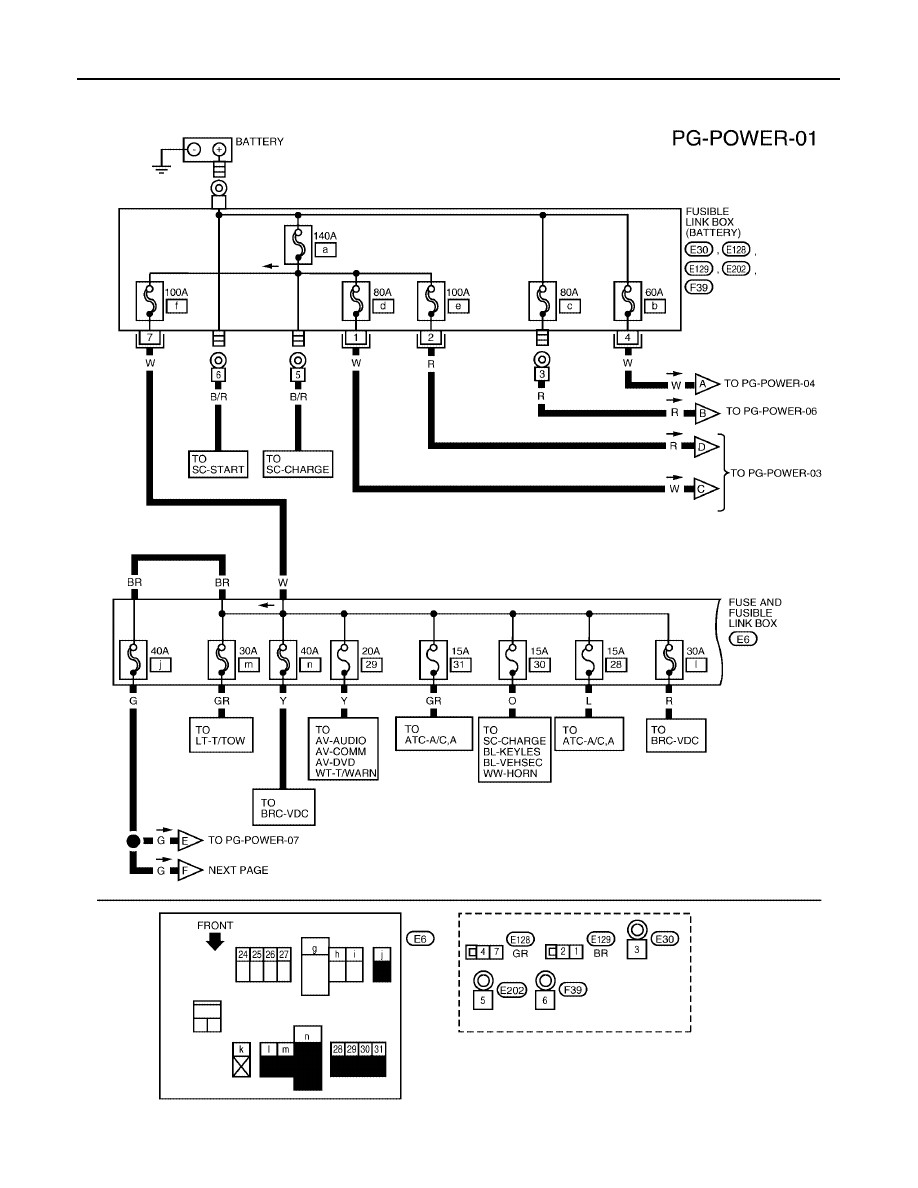

Wiring Diagram — POWER —

EKS009X9

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

WKWA2523E

POWER SUPPLY ROUTING CIRCUIT

PG-7

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

WKWA2524E

PG-8

POWER SUPPLY ROUTING CIRCUIT

2005 Pathfinder

WKWA2525E

POWER SUPPLY ROUTING CIRCUIT

PG-9

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

WKWA2526E

PG-10

POWER SUPPLY ROUTING CIRCUIT

2005 Pathfinder

WKWA2527E

POWER SUPPLY ROUTING CIRCUIT

PG-11

C

D

E

F

G

H

I

J

L

M

A

B

PG

2005 Pathfinder

WKWA2528E

PG-12

POWER SUPPLY ROUTING CIRCUIT

2005 Pathfinder

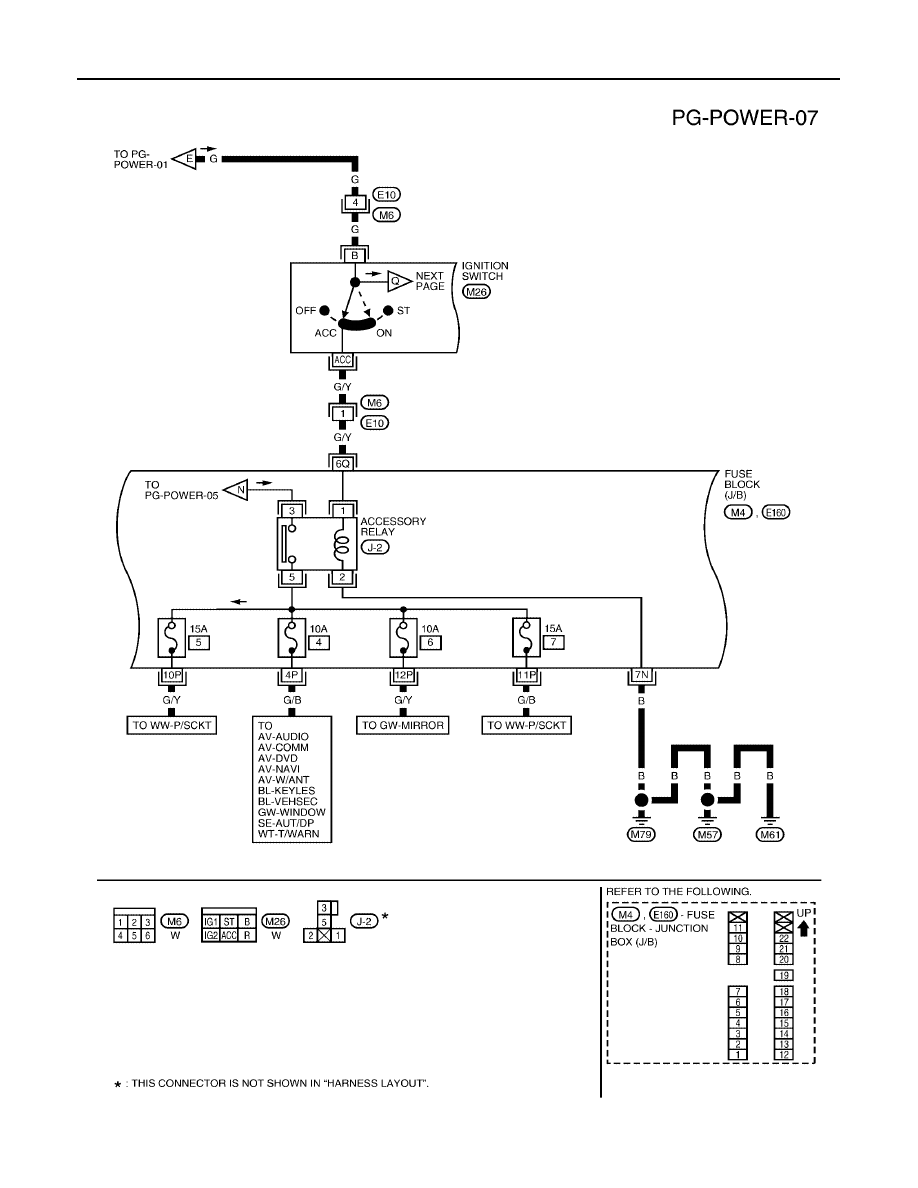

ACCESSORY POWER SUPPLY — IGNITION SW. IN ACC OR ON

WKWA2529E
