AUTO LIGHT SYSTEM

LT-53

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

How to Proceed With Trouble Diagnosis

EKS009KK

1.

Confirm the symptom or customer complaint.

2.

Understand operation description and function description. Refer to

LT-46, "System Description"

.

3.

Carry out the Preliminary Check. Refer to

LT-53, "Preliminary Check"

.

4.

Check symptom and repair or replace the cause of malfunction. Refer to

LT-60, "Trouble Diagnosis Chart

by Symptom"

.

5.

Does the auto light system operate normally? If YES: GO TO 6. If NO: GO TO 4.

6.

Inspection End.

Preliminary Check

EKS009KL

SETTING CHANGE FUNCTIONS

●

Sensitivity of auto light system can be adjusted using CONSULT-II. Refer to

LT-56, "WORK SUPPORT"

.

CHECK BCM CONFIGURATION

1.

CHECK BCM CONFIGURATION

Confirm BCM configuration for "AUTO LIGHT" is set to "WITH". Refer to

BCS-14, "READ CONFIGURATION

PROCEDURE"

.

OK or NG

OK

>> Continue preliminary check. Refer to

LT-53, "CHECK POWER SUPPLY AND GROUND CIR-

CUIT"

.

NG

>> Change BCM configuration for "AUTO LIGHT" to "WITH". Refer to

BCS-16, "WRITE CONFIGU-

RATION PROCEDURE"

.

CHECK POWER SUPPLY AND GROUND CIRCUIT

1.

CHECK FUSES OR FUSIBLE LINK

Check for blown fuses or fusible link.

Refer to

LT-48, "Wiring Diagram — AUTO/L —"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse. Refer to

PG-

4, "POWER SUPPLY ROUTING CIRCUIT"

.

56

L

Headlamp high (RH)

ON

Lighting switch
HIGH or PASS
position

OFF

0V

ON

Battery voltage

57

GR

Parking, license, and tail
lamp

ON

Lighting switch
1ST position

OFF

0V

ON

Battery voltage

59

B

Ground

ON

—

0V

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

Unit

Power source

Fuse No.

BCM

Battery

g

Ignition switch ON or START position

1

IPDM E/R

Battery

34

35

37

40

41

53

LT-54

AUTO LIGHT SYSTEM

2005 Pathfinder

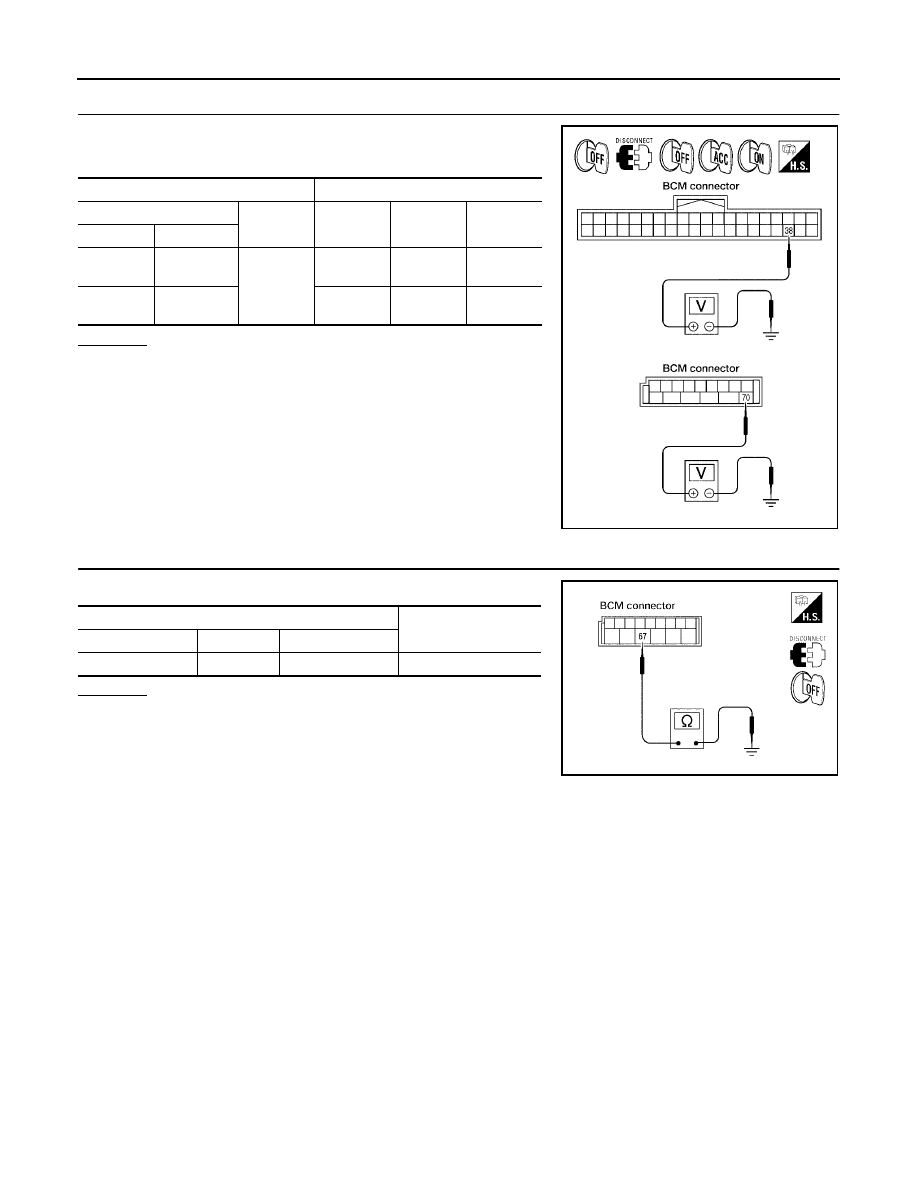

2.

CHECK POWER SUPPLY CIRCUIT

1.

Disconnect BCM connectors.

2.

Check voltage between BCM harness connector and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Check harness for open between BCM and fuse.

3.

CHECK GROUND CIRCUIT

Check continuity between BCM harness connector and ground.

OK or NG

OK

>> Inspection End.

NG

>> Check ground circuit harness.

Terminals

Ignition switch position

(+)

(–)

OFF

ACC

ON

Connector

Terminal

M18

38

Ground

0V

0V

Battery
voltage

M20

70

Battery
voltage

Battery
voltage

Battery
voltage

WKIA1436E

Terminals

Continuity

Connector

Terminal

M20

67

Ground

Yes

LIIA0915E

AUTO LIGHT SYSTEM

LT-55

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

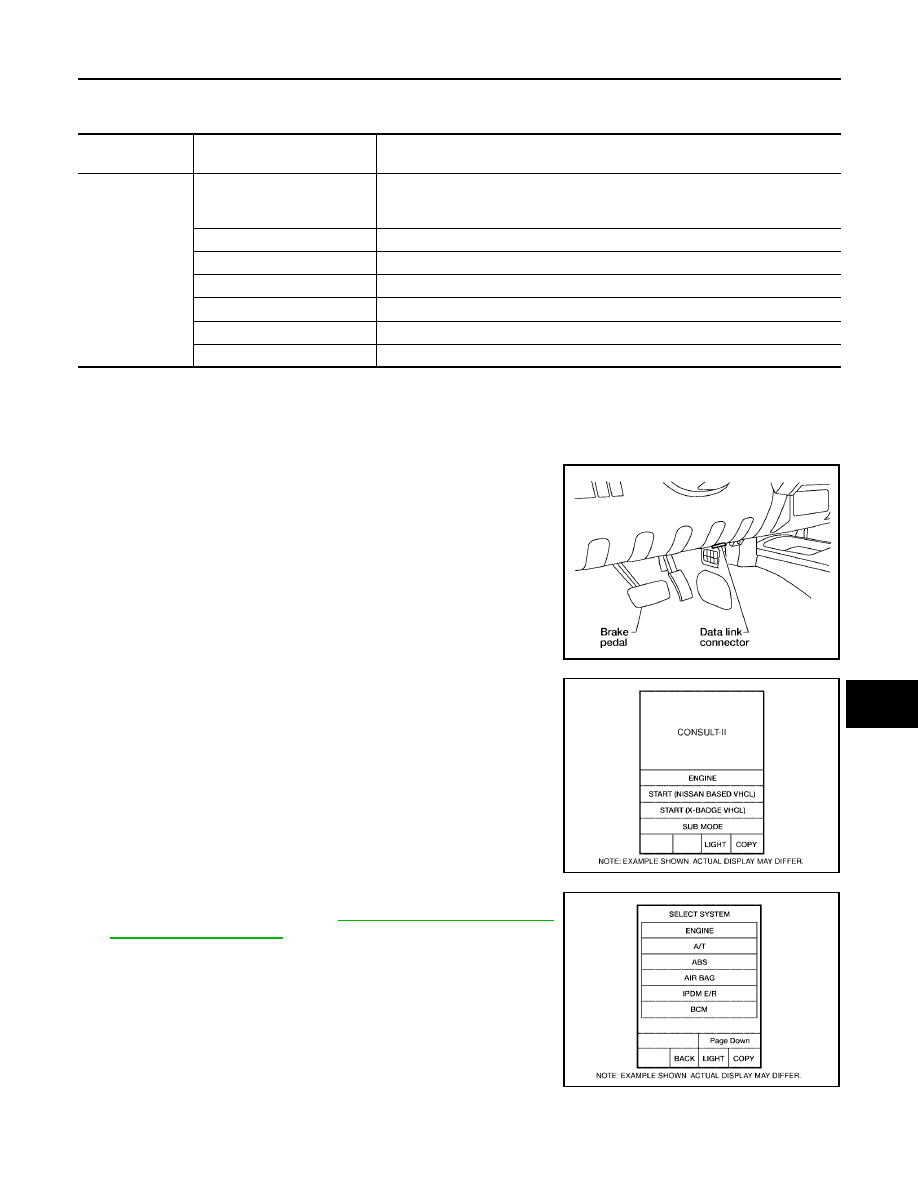

CONSULT-II Function (BCM)

EKS009KM

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

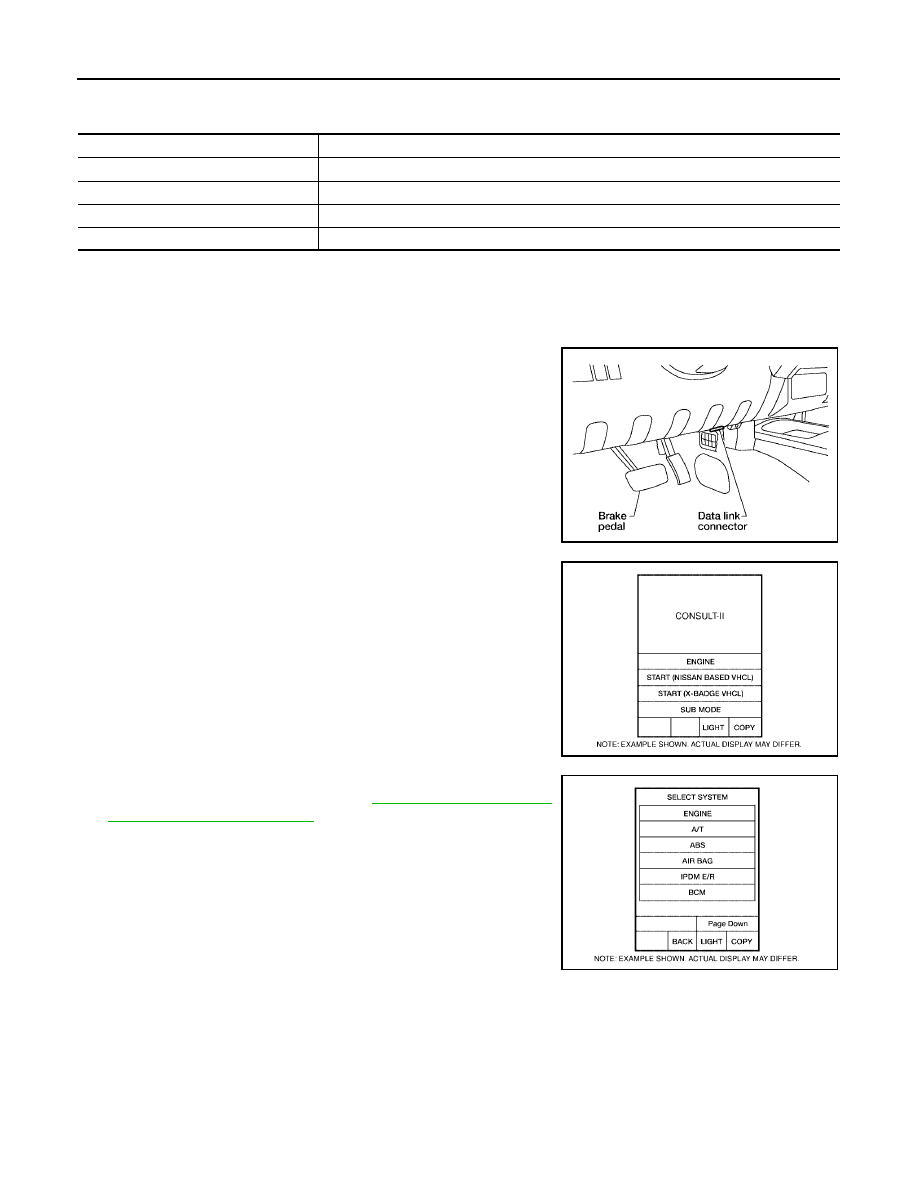

CONSULT-II OPERATION

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CON-
SULT-II CONVERTER to the data link connector, then turn igni-
tion switch ON.

2.

Touch "START (NISSAN BASED VHCL)".

3.

Touch "BCM" on "SELECT SYSTEM" screen.
If "BCM" is not indicated, go to

GI-38, "CONSULT-II Data Link

Connector (DLC) Circuit"

.

BCM diagnostic

test item

Diagnostic mode

Description

Inspection by part

WORK SUPPORT

Supports inspections and adjustments. Commands are transmitted to the BCM
for setting the status suitable for required operation, input/output signals are
received from the BCM and received data is displayed.

DATA MONITOR

Displays BCM input/output data in real time.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

SELF-DIAG RESULTS

Displays BCM self-diagnosis results.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ECU PART NUMBER

BCM part number can be read.

CONFIGURATION

Performs BCM configuration read/write functions.

BBIA0538E

BCIA0029E

BCIA0030E

LT-56

AUTO LIGHT SYSTEM

2005 Pathfinder

4.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

WORK SUPPORT
Operation Procedure

1.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "WORK SUPPORT" on "SELECT DIAG MODE" screen.

3.

Touch "CUSTOM A/LIGHT SETTING" or "ILL DELAY SET" on "SELECT WORK ITEM" screen.

4.

Touch "START".

5.

Touch "MODE 1-4" of setting to be changed (CUSTOM A/LIGHT SETTING). Touch "MODE1-8" of setting
to be changed (ILL DELAY SET).

6.

Touch "CHANGE SETT".

7.

The setting will be changed and "CUSTOMIZING COMPLETED" will be displayed.

8.

Touch "END".

Work Support Setting Item

●

Sensitivity of auto light can be selected and set from four modes.

DATA MONITOR
Operation Procedure

1.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "DATA MONITOR" on "SELECT DIAG MODE" screen.

3.

Touch either "ALL SIGNALS" or "SELECTION FROM MENU" on the "SELECT MONITOR ITEM" screen.

4.

Touch "START".

5.

When "SELECTION FROM MENU" is selected, touch individual items to be monitored. When "ALL SIG-
NALS" is selected, all the items will be monitored.

6.

Touch "RECORD" while monitoring, then the status of the monitored item can be recorded. To stop
recording, touch "STOP".

Display Item List

LKIA0169E

Work item

Description

CUSTOM A/LIGHT SETTING

Auto light sensitivity can be changed in this mode. Sensitivity can be adjusted in four modes.

●

MODE 1 (Normal-default)/ MODE 2 (Desensitized)/MODE 3 (Sensitive)/MODE4 (Insensitive)

ILL DELAY SET

Auto light delay off timer period can be changed in this mode. Selects auto light delay off timer
period among eight modes.

●

MODE 1 (45 sec.)/MODE 2 (OFF)/MODE 3 (30 sec.)/MODE 4 (60 sec.)/MODE 5 (90 sec.)/
MODE 6 (120 sec.)/MODE 7 (150 sec.)/MODE 8 (180 sec.)

All signals

Monitors all the signals.

Selection from menu

Selects and monitors individual signal.

Monitor item

Contents

IGN ON SW

"ON/OFF"

Displays "IGN position (ON)/OFF, ACC position (OFF)" judged from the ignition switch
signal.

ACC ON SW

"ON/OFF"

Displays "ACC (ON)/OFF, Ignition OFF (OFF)" status judged from ignition switch signal.

AUTO LIGHT SYSTEM

LT-57

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

ACTIVE TEST
Operation Procedure

1.

Touch "HEAD LAMP" on "SELECT TEST ITEM" screen.

2.

Touch "ACTIVE TEST" on "SELECT DIAG MODE" screen.

3.

Touch item to be tested and check operation of the selected item.

4.

During the operation check, touching "BACK" deactivates the operation.

Display Item List

HI BEAM SW

"ON/OFF"

Displays status (high beam switch: ON/Others: OFF) of high beam switch judged from
lighting switch signal.

HEAD LAMP SW 1

"ON/OFF"

Displays status (headlamp switch 1: ON/Others: OFF) of headlamp switch 2 judged from
lighting switch signal.

HEAD LAMP SW 2

"ON/OFF"

Displays status (headlamp switch 2: ON/Others: OFF) of headlamp switch 2 judged from
lighting switch signal.

LIGHT SW 1ST

"ON/OFF"

Displays status (lighting switch 1st position: ON/Others: OFF) of lighting switch judged
from lighting switch signal.

AUTO LIGHT SW

"ON/OFF"

Displays status of the lighting switch as judged from the lighting switch signal. (AUTO
position: ON/Other than AUTO position: OFF)

PASSING SW

"ON/OFF"

Displays status (flash-to-pass switch: ON/Others: OFF) of flash-to-pass switch judged
from lighting switch signal.

FR FOG SW

"ON/OFF"

Displays status (front fog lamp switch: ON/Others: OFF) of front fog lamp switch judged
from lighting switch signal.

DOOR SW-DR

"ON/OFF"

Displays status of the driver door as judged from the driver door switch signal. (Door is
open: ON/Door is closed: OFF)

DOOR SW-AS

"ON/OFF"

Displays status of the passenger door as judged from the passenger door switch signal.
(Door is open: ON/Door is closed: OFF)

DOOR SW-RR

"ON/OFF"

Displays status of the rear door as judged from the rear door switch (RH) signal. (Door is
open: ON/Door is closed: OFF)

DOOR SW-RL

"ON/OFF"

Displays status of the rear door as judged from the rear door switch (LH) signal. (Door is
open: ON/Door is closed: OFF)

BACK DOOR SW

"ON/OFF"

Displays status of the back door as judged from the back door switch signal. (Door is
open: ON/Door is closed: OFF)

TURN SIGNAL R

"ON/OFF"

Displays status (Turn right: ON/Others: OFF) as judged from lighting switch signal.

TURN SIGNAL L

"ON/OFF"

Displays status (Turn left: ON/Others: OFF) as judged from lighting switch signal.

CARGO LAMP SW

"ON/OFF"

Displays status of cargo lamp.

OPTICAL SENSOR

[0 - 5V]

Displays "ambient light (close to 5V when dark/close to 0V when light)" judged from opti-
cal sensor signal.

Monitor item

Contents

Test item

Description

TAIL LAMP

Allows tail lamp relay to operate by switching ON-OFF.

HEAD LAMP

Allows headlamp relay (HI, LO) to operate by switching ON-OFF.

FR FOG LAMP

Allows fog lamp relay to operate by switching ON-OFF.

CARGO LAMP

Allows cargo lamp to operate by switching ON-OFF.

LT-58

AUTO LIGHT SYSTEM

2005 Pathfinder

CONSULT-II Function (IPDM E/R)

EKS009KN

CONSULT-II can display each diagnostic item using the diagnostic test modes shown following.

CONSULT-II OPERATION

CAUTION:

If CONSULT-II is used with no connection of CONSULT-II CONVERTER, malfunctions might be
detected in self-diagnosis depending on control unit which carries out CAN communication.

1.

With the ignition switch OFF, connect CONSULT-II and CON-
SULT-II CONVERTER to the data link connector, then turn the
ignition switch ON.

2.

Touch "START (NISSAN BASED VHCL)".

3.

Touch "IPDM E/R" on "SELECT SYSTEM" screen.
If "IPDM E/R" is not displayed, go to

GI-38, "CONSULT-II Data

Link Connector (DLC) Circuit"

.

IPDM E/R diagnostic mode

Description

SELF-DIAG RESULTS

Displays IPDM E/R self-diagnosis results.

DATA MONITOR

Displays IPDM E/R input/output data in real time.

CAN DIAG SUPPORT MNTR

The result of transmit/receive diagnosis of CAN communication can be read.

ACTIVE TEST

Operation of electrical loads can be checked by sending drive signal to them.

BBIA0538E

BCIA0029E

BCIA0030E

AUTO LIGHT SYSTEM

LT-59

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

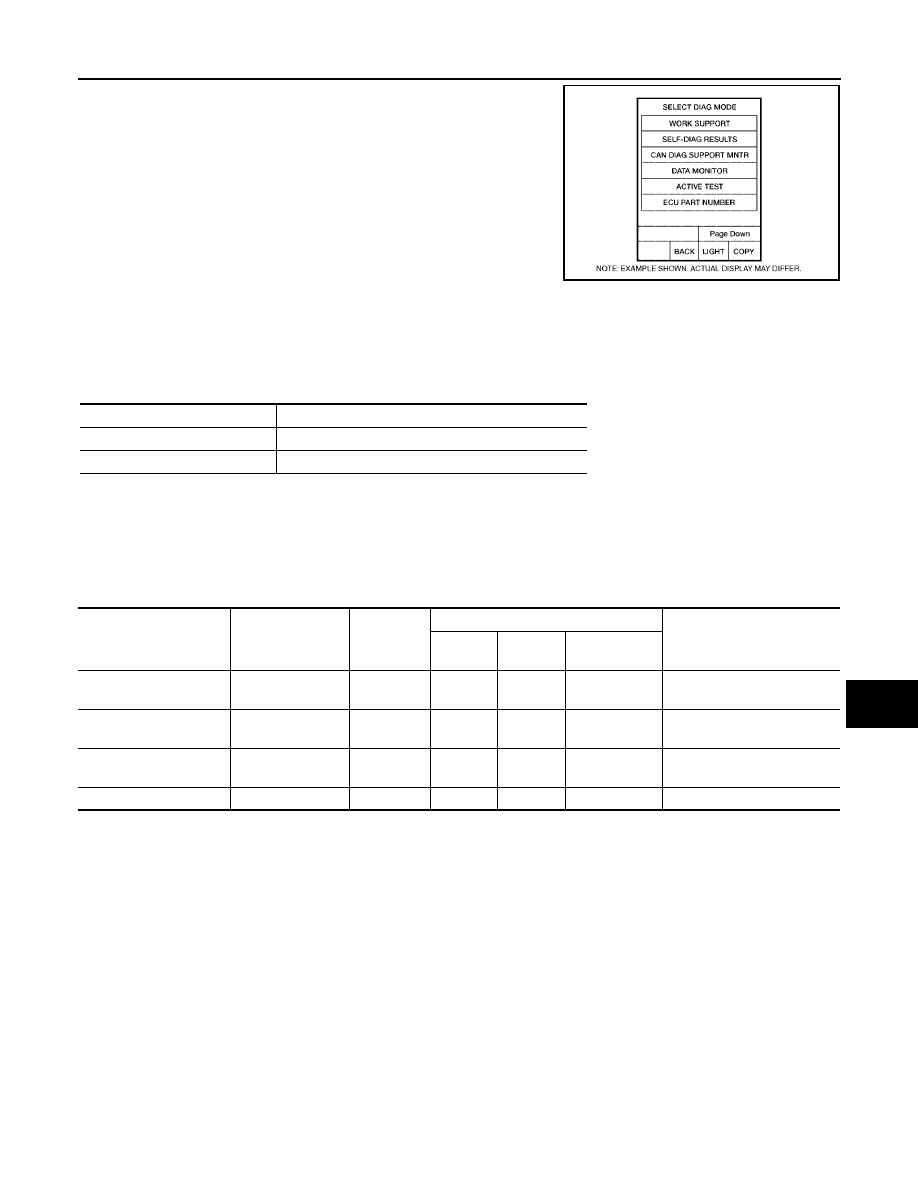

4.

Select the desired part to be diagnosed on the "SELECT DIAG
MODE" screen.

DATA MONITOR
Operation Procedure

1.

Touch "DATA MONITOR" on "SELECT DIAG MODE" screen.

2.

Touch "ALL SIGNALS", "MAIN SIGNALS" or "SELECTION FROM MENU" on the "SELECT MONITOR
ITEM" screen.

3.

Touch "START".

4.

Touch the required monitoring item on "SELECT ITEM MENU". In "ALL SIGNALS", all items are moni-
tored. In "MAIN SIGNALS", predetermined items are monitored.

5.

Touch "RECORD" while monitoring to record the status of the item being monitored. To stop recording,
touch "STOP".

All Items, Main Items, Select Item Menu

NOTE:
Perform monitoring of IPDM E/R data with the ignition switch ON. When the ignition switch is at ACC, the dis-
play may not be correct.

ACTIVE TEST
Operation Procedure

1.

Touch "ACTIVE TEST" on "SELECT DIAG MODE" screen.

2.

Touch item to be tested, and check operation.

3.

Touch "START".

4.

Touch "STOP" while testing to stop the operation.

BCIA0031E

ALL SIGNALS

All items will be monitored.

MAIN SIGNALS

Monitor the predetermined item.

SELECTION FROM MENU

Select any item for monitoring.

Item name

CONSULT-II

screen display

Display or

unit

Monitor item selection

Description

ALL

SIGNALS

MAIN

SIGNALS

SELECTION

FROM MENU

Parking, license plate
and tail lamps request

TAIL&CLR REQ

ON/OFF

×

×

×

Signal status input from BCM

Headlamp low beam
request

HL LO REQ

ON/OFF

×

×

×

Signal status input from BCM

Headlamp high beam
request

HL HI REQ

ON/OFF

×

×

×

Signal status input from BCM

Front fog lamps request

FR FOG REQ

ON/OFF

×

×

×

Signal status input from BCM

LT-60

AUTO LIGHT SYSTEM

2005 Pathfinder

Trouble Diagnosis Chart by Symptom

EKS009KO

Lighting Switch Inspection

EKS009KP

1.

CHECK LIGHTING SWITCH INPUT SIGNAL

With CONSULT-II

Select "BCM" on CONSULT-II. With "HEAD LAMP" data monitor,
make sure "AUTO LIGHT SW" turns ON-OFF linked with operation
of lighting switch.

Without CONSULT-II

Refer to

LT-94, "Combination Switch Inspection"

.

OK or NG

OK

>> Inspection End.

NG

>> Check lighting switch. Refer to

LT-94, "Combination

Switch Inspection"

.

Test item

CONSULT-II screen display

Description

Tail lamp relay output

TAIL LAMP

Allows tail lamp relay to operate by switching operation ON-OFF at
your option.

Headlamp relay (HI, LO) out-
put

LAMPS

Allows headlamp relay (HI, LO) to operate by switching operation
(OFF, HI, LO) at your option (Headlamp high beam repeats ON-OFF
every 1 second).

Front fog lamp relay output

Allows fog lamp relay to operate by switching operation ON-OFF at
your option.

Trouble phenomenon

Malfunction system and reference

●

Parking lamps and headlamps will not illuminate when out-
side of the vehicle becomes dark. (Lighting switch 1st posi-
tion and 2nd position operate normally.)

●

Parking lamps and headlamp will not go out when outside of
the vehicle becomes light. (Lighting switch 1st position and
2nd position operate normally.)

●

Headlamps go out when outside of the vehicle becomes
light, but parking lamps stay on.

●

Refer to

LT-56, "WORK SUPPORT"

.

●

Refer to

LT-60, "Lighting Switch Inspection"

.

●

Refer to

LT-61, "Optical Sensor System Inspection"

.

If above systems are normal, replace BCM. Refer to

BCS-19,

"Removal and Installation of BCM"

.

Parking lamps illuminate when outside of the vehicle becomes
dark, but headlamps stay off. (Lighting switch 1st position and
2nd position operate normally.)

●

Refer to

LT-56, "WORK SUPPORT"

.

●

Refer to

LT-61, "Optical Sensor System Inspection"

.

If above systems are normal, replace BCM. Refer to

BCS-19,

"Removal and Installation of BCM"

.

Auto light adjustment system will not operate. (Lighting switch
AUTO, 1st position and 2nd position operate normally.)

●

Refer to

LT-61, "Optical Sensor System Inspection"

.

If above system is normal, replace BCM. Refer to

BCS-19, "Removal

and Installation of BCM"

.

Auto light adjustment system will not operate.

●

CAN communication line to BCM inspection. Refer to

BCS-13,

"CAN Communication Inspection Using CONSULT-II (Self-Diagno-
sis)"

.

Shut off delay feature will not operate.

●

CAN communication line inspection between BCM and combina-
tion meter. Refer to

BCS-13, "CAN Communication Inspection

Using CONSULT-II (Self-Diagnosis)"

.

●

Refer to

BL-29, "Door Switch Check"

.

If above system is normal, replace BCM. Refer to

BCS-19, "Removal

and Installation of BCM"

.

When lighting switch is in
AUTO position

: AUTO LIGHT SW ON

SKIA4196E
