AUTO LIGHT SYSTEM

LT-45

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

AUTO LIGHT SYSTEM

PFP:28491

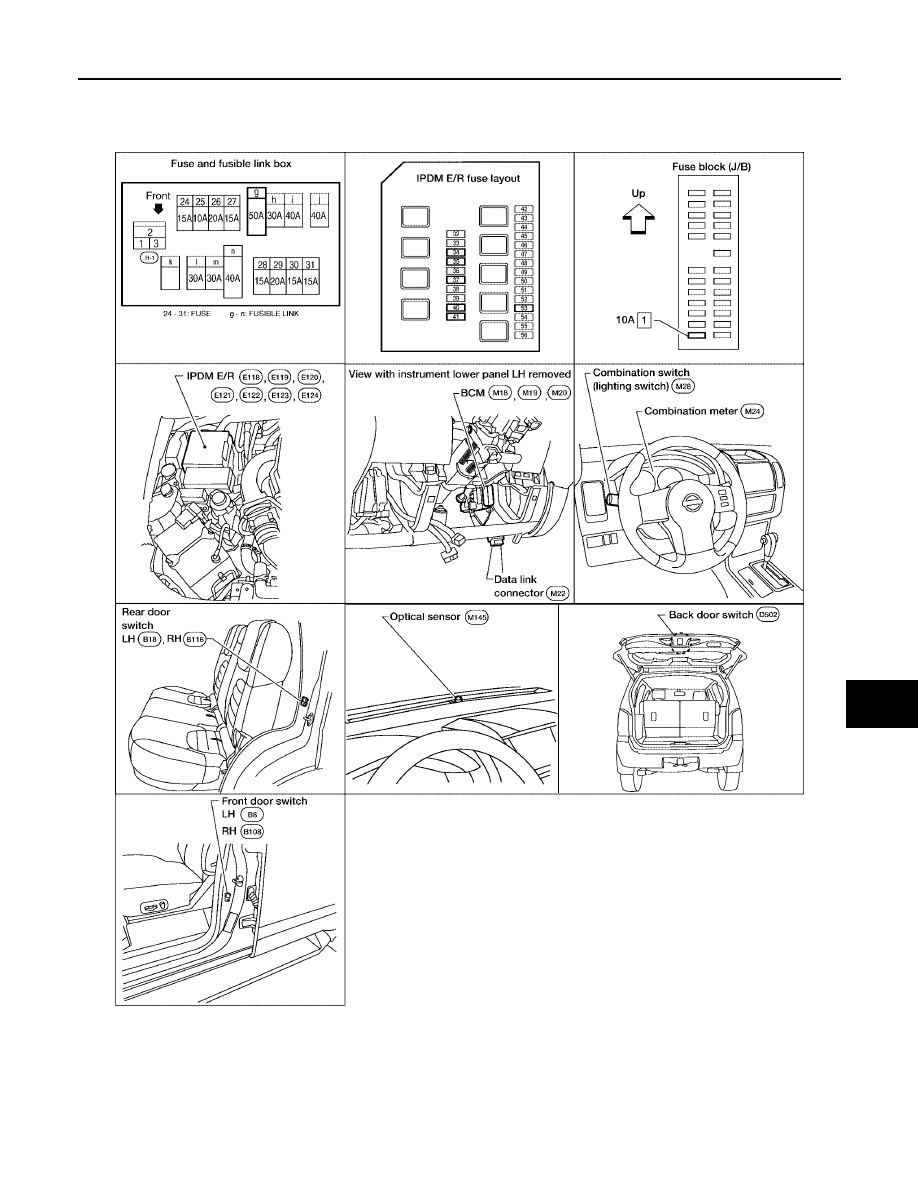

Component Parts and Harness Connector Location

EKS009KC

LKIA0557E

LT-46

AUTO LIGHT SYSTEM

2005 Pathfinder

System Description

EKS009KD

Automatically turns on/off the parking lamps and the headlamps in accordance with ambient light.
Timing for when the lamps turn on/off can be selected using four modes.

OUTLINE

The auto light control system uses an optical sensor that detects outside brightness.
When the lighting switch is in "AUTO" position, it automatically turns on/off the parking lamps and the head-
lamps in accordance with the ambient light. Sensitivity can be adjusted in four steps. For the details of the set-
ting, refer to

LT-53, "SETTING CHANGE FUNCTIONS"

.

Optical sensor ground is supplied

●

to optical sensor terminal 3

●

through BCM (body control module) terminal 18 .

When ignition switch is turned to "ON" position and when outside brightness is darker than prescribed level,
input is supplied

●

to BCM terminal 58

●

from optical sensor terminal 4.

The headlamps will then illuminate. For a description of headlamp operation, refer to

LT-5, "System Descrip-

tion"

.

COMBINATION SWITCH READING FUNCTION

Refer to

LT-92, "Combination Switch Reading Function"

.

EXTERIOR LAMP BATTERY SAVER CONTROL

When the combination switch (lighting switch) is in the AUTO position, and the ignition switch is turned from
ON or ACC to OFF, and one of the front doors is opened, the battery saver control feature is activated.
Under this condition, the headlamps remain illuminated for 5 minutes, then the headlamps are turned off.
Exterior lamp battery saver control mode can be changed by the function setting of CONSULT-II.

DELAY TIMER FUNCTION

When the ignition switch is ON and auto light switch is ON, the BCM turns on/off the headlamps. In delay timer
function, ignition is OFF, auto light sensor power source is OFF and the headlamps are not turned on/off by the
BCM. On condition that:

●

when the state of ignition switch ON or ACC is ON and output judgment by auto light function is headlamp
ON changes to ignition switch and ACC are OFF and any door switch is ON, output judgment by BCM
should be headlamp ON for 5 minutes by timer. After time out, output judgment by BCM should be head-
lamp OFF.

●

when the state of any door switch is turned to ON from OFF while 45 second or 5 minute timer is counting,
timer stops, and restarts counting for 5 minutes, then BCM judges output as headlamp ON. After time out,
BCM judges output as headlamp OFF.

●

when the state of front door switch (driver side), front door switch (passenger side), rear door switch LH,
rear door switch RH or back door latch (door ajar switch) is ON turns to all door switches are OFF while 45
second or 5 minute timer is counting, timer stops, and restarts counting for 45 seconds, then BCM judges
output as headlamp ON. After timer out, BCM judges output as headlamp OFF.

●

when the state is ignition switch ON or ACC is ON or auto light switch OFF while timer is counting, timer
stops counting and BCM turns on/off lamps according to headlamp function, front fog lamp function, auto
light function and headlamp battery save function.

Delay timer control mode can be changed by the function setting of CONSULT-II.

CAN Communication System Description

EKS009KE

Refer to

LAN-24, "CAN COMMUNICATION"

.

Major Components and Functions

EKS009KF

Components

Functions

BCM

●

Turns on/off circuits of tail light and headlamp according to signals from light sensor, lighting switch
(AUTO), driver door switch, passenger door switch, rear door switches, back door switch, and igni-
tion switch (ON, OFF).

Optical sensor

●

Converts ambient light (lux) to voltage, and sends it to BCM. (Detects lightness of 50 to 1,300 lux)

AUTO LIGHT SYSTEM

LT-47

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

Schematic

EKS009KG

WKWA2026E

LT-48

AUTO LIGHT SYSTEM

2005 Pathfinder

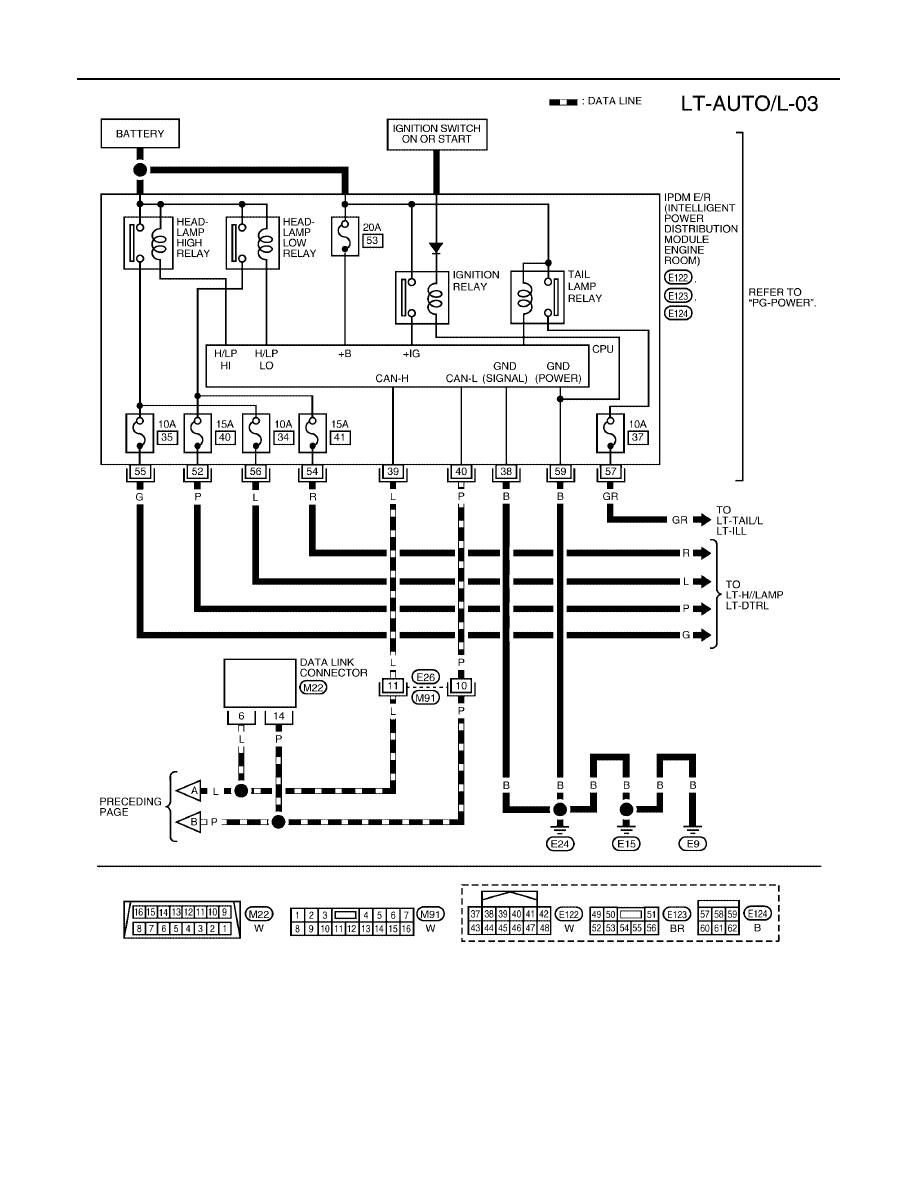

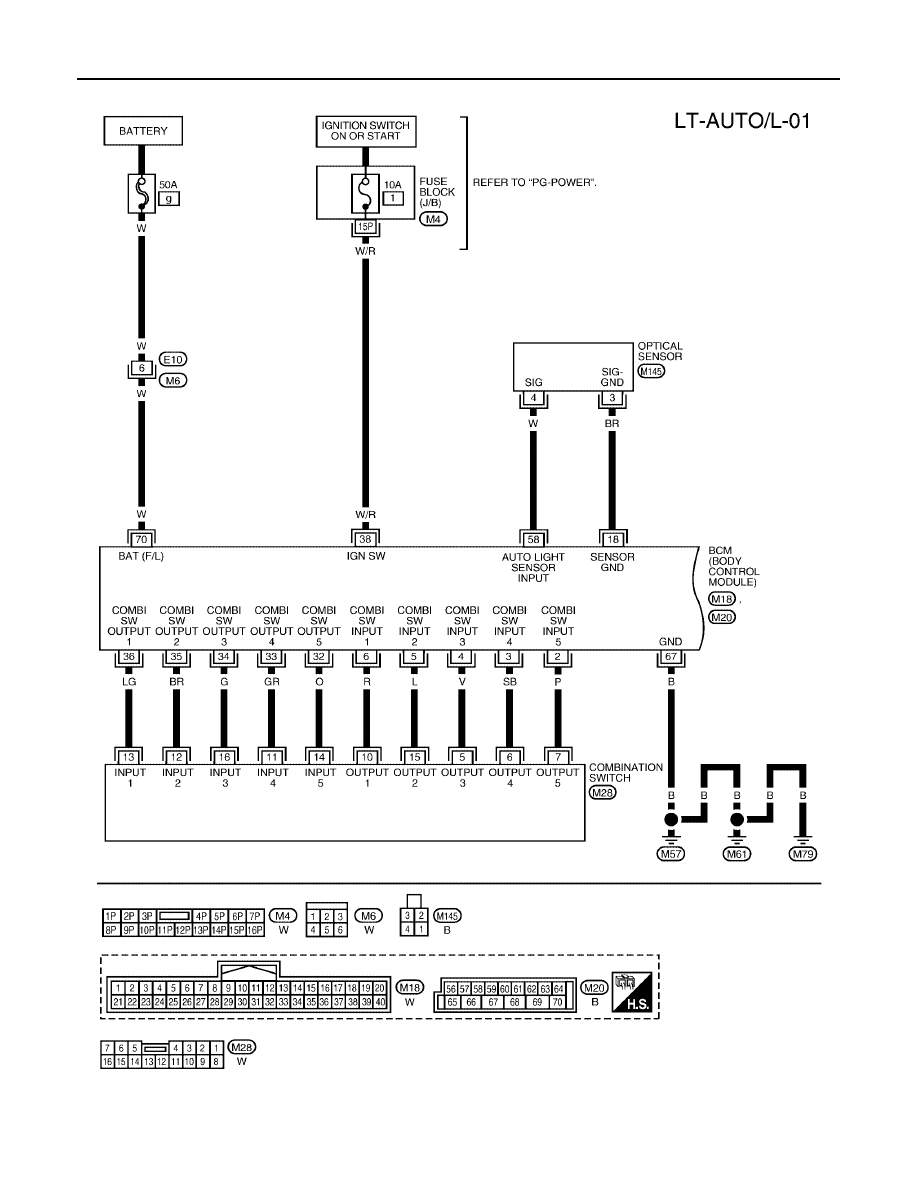

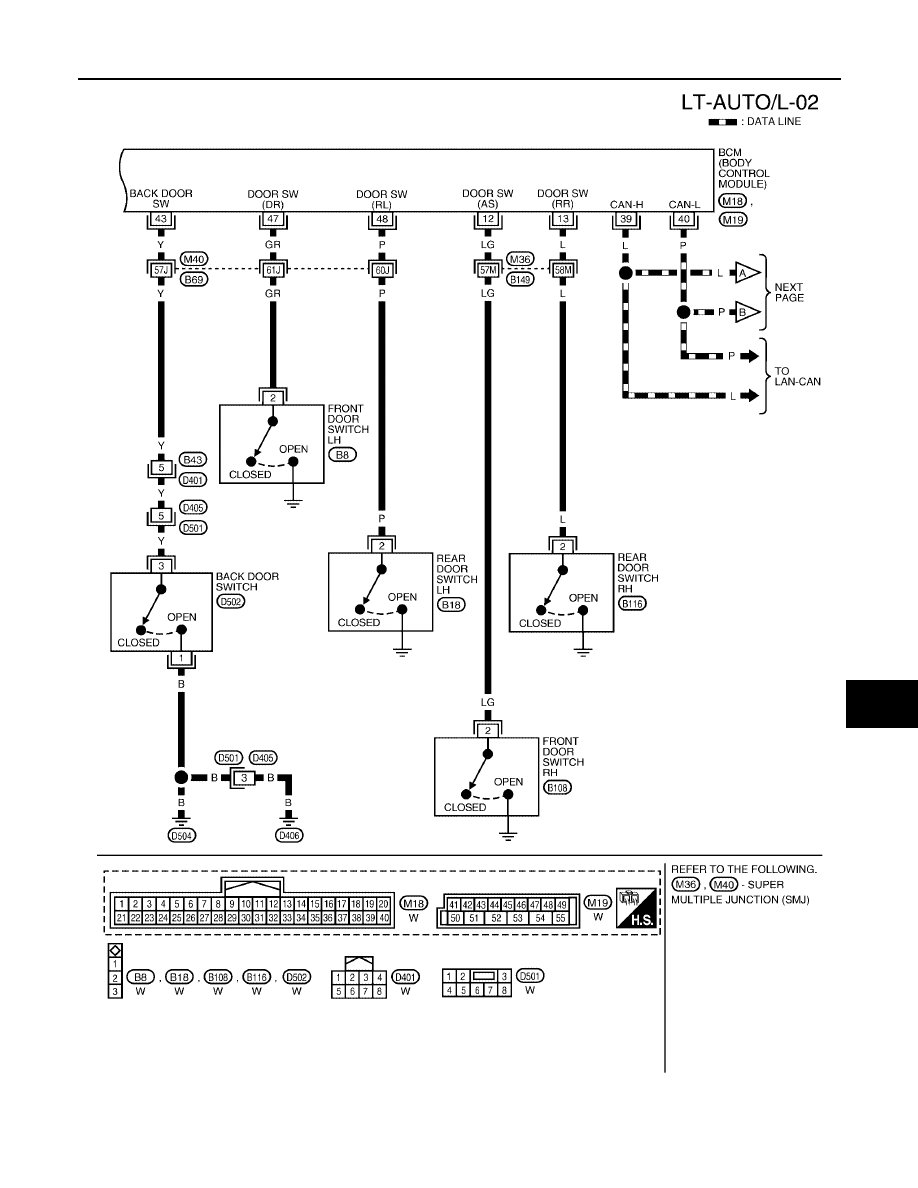

Wiring Diagram — AUTO/L —

EKS009KH

WKWA2027E

AUTO LIGHT SYSTEM

LT-49

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

WKWA2028E

LT-50

AUTO LIGHT SYSTEM

2005 Pathfinder

WKWA2029E

AUTO LIGHT SYSTEM

LT-51

C

D

E

F

G

H

I

J

L

M

A

B

LT

2005 Pathfinder

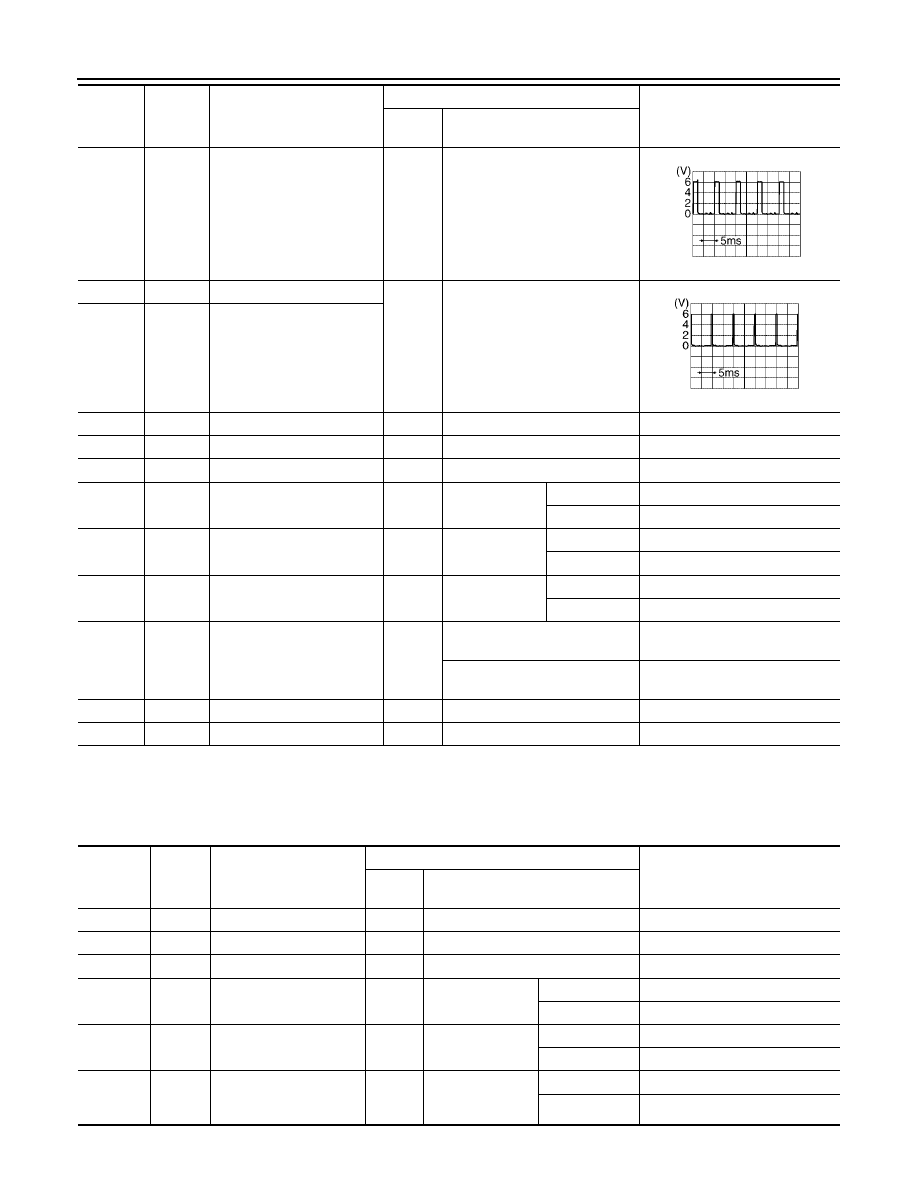

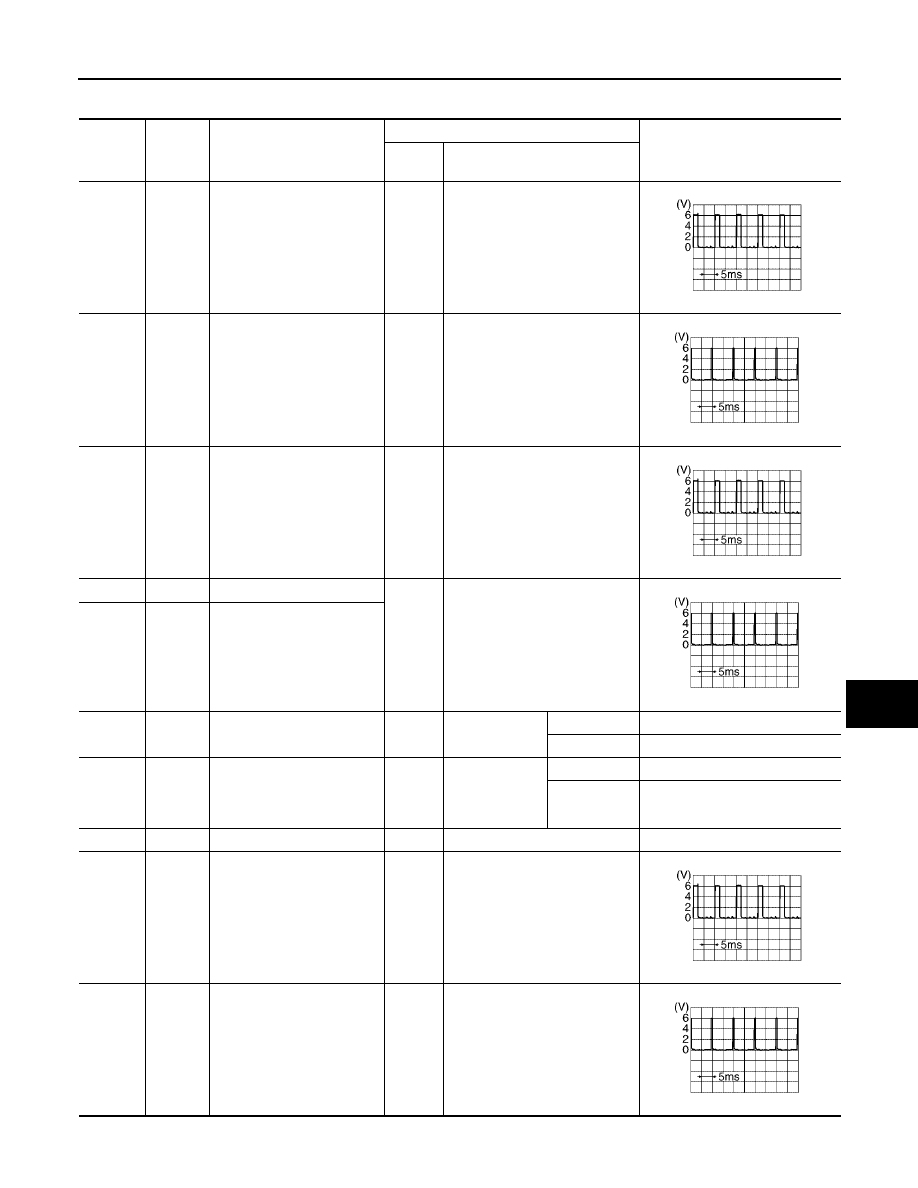

Terminals and Reference Values for BCM

EKS009KI

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

2

P

Combination switch input 5

ON

Lighting, turn, wiper OFF
Wiper dial position 4

3

SB

Combination switch input 4

ON

Lighting, turn, wiper OFF
Wiper dial position 4

4

V

Combination switch input 3

ON

Lighting, turn, wiper OFF
Wiper dial position 4

5

L

Combination switch input 2

ON

Lighting, turn, wiper OFF
Wiper dial position 4

6

R

Combination switch input 1

12

LG

Front door switch RH signal

OFF

Front door
switch RH

ON (open)

0V

OFF (closed)

Battery voltage

13

L

Rear door switch RH and
back door switch signal

OFF

Rear door
switch RH or
back door
switch

ON (open)

0V

OFF (closed)

Battery voltage

18

BR

Sensor ground

ON

—

0V

32

O

Combination switch output 5

ON

Lighting, turn, wiper OFF
Wiper dial position 4

33

GR

Combination switch output 4

ON

Lighting, turn, wiper OFF
Wiper dial position 4

SKIA5291E

SKIA5292E

SKIA5291E

SKIA5292E

SKIA5291E

SKIA5292E

LT-52

AUTO LIGHT SYSTEM

2005 Pathfinder

NOTE:
Optical sensor must be completely subjected to work lamp light. If the optical sensor is insufficiently illumi-
nated, the measured value may not satisfy standard.

Terminals and Reference Values for IPDM E/R

EKS009KJ

34

G

Combination switch output 3

ON

Lighting, turn, wiper OFF
Wiper dial position 4

35

BR

Combination switch output 2

ON

Lighting, turn, wiper OFF
Wiper dial position 4

36

LG

Combination switch output 1

38

W/R

Ignition switch (ON)

ON

—

Battery voltage

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

43

Y

Back door switch signal

OFF

Back door
switch

ON (open)

0V

OFF (closed)

Battery voltage

47

GR

Front door switch LH signal

OFF

Front door
switch LH

ON (open)

0V

OFF (closed)

Battery voltage

48

P

Rear door switch LH signal

OFF

Rear door
switch LH

ON (open)

0V

OFF (closed)

Battery voltage

58

W

Optical sensor signal

ON

When optical sensor is illumi-
nated

3.1V or more

Note

When optical sensor is not illumi-
nated

0.6V or less

67

B

Ground

ON

—

0V

70

W

Battery power supply

OFF

—

Battery voltage

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

SKIA5291E

SKIA5292E

Terminal

No.

Wire

color

Signal name

Measuring condition

Reference value

(Approx.)

Ignition

switch

Operation or condition

38

B

Ground

ON

—

0V

39

L

CAN-H

—

—

—

40

P

CAN-L

—

—

—

52

P

Headlamp low (LH)

ON

Lighting switch
2ND position

OFF

0V

ON

Battery voltage

54

R

Headlamp low (RH)

ON

Lighting switch
2ND position

OFF

0V

ON

Battery voltage

55

G

Headlamp high (LH)

ON

Lighting switch
HIGH or PASS
position

OFF

0V

ON

Battery voltage
