CAN SYSTEM (TYPE 3)

LAN-99

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

CHECK SHEET RESULTS (EXAMPLE)

NOTE:
If a check mark is put on “NG” on “INITIAL DIAG (Initial diagnosis)”, replace the control unit.

Case 1

Check harness between TCM and data link connector circuit. Refer to

LAN-110, "Inspection Between TCM

and Data Link Connector Circuit"

.

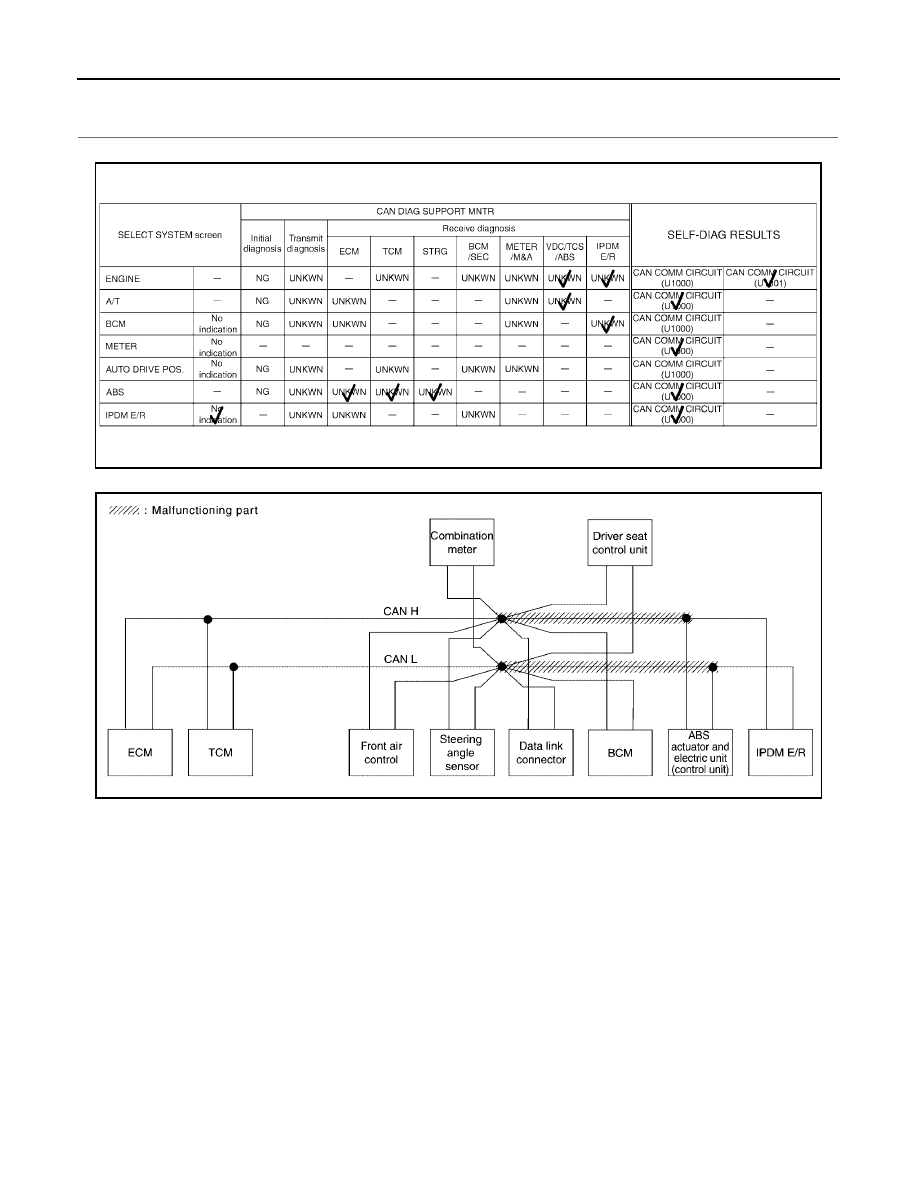

PKIB5096E

PKIB5221E

LAN-100

[CAN]

CAN SYSTEM (TYPE 3)

2005 Pathfinder

Case 2

Check harness between data link connector and ABS actuator and electric unit (control unit) circuit. Refer to

LAN-111, "Inspection Between Data Link Connector and ABS Actuator and Electric Unit (Control Unit) Circuit"

.

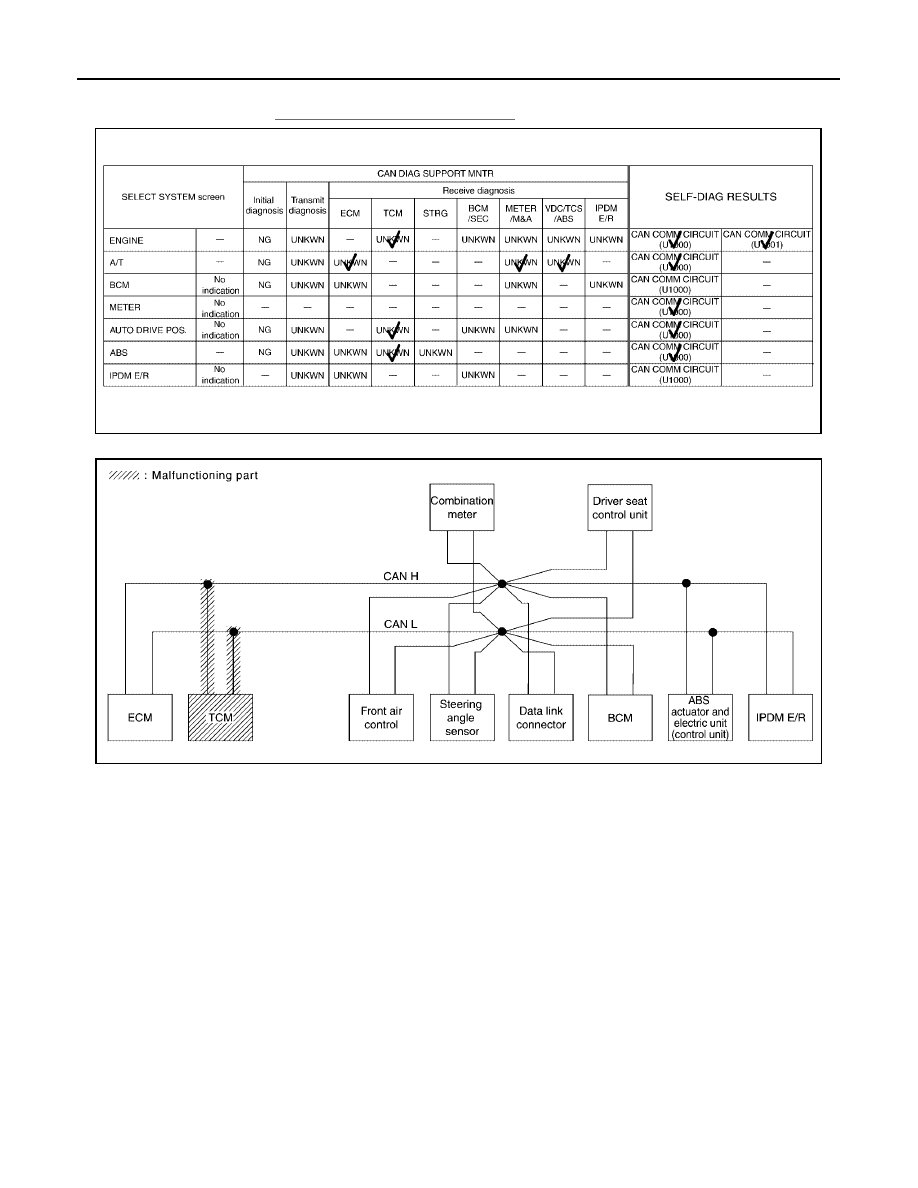

PKIB5097E

PKIB5222E

CAN SYSTEM (TYPE 3)

LAN-101

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 3

Check ECM circuit. Refer to

LAN-112, "ECM Circuit Inspection"

.

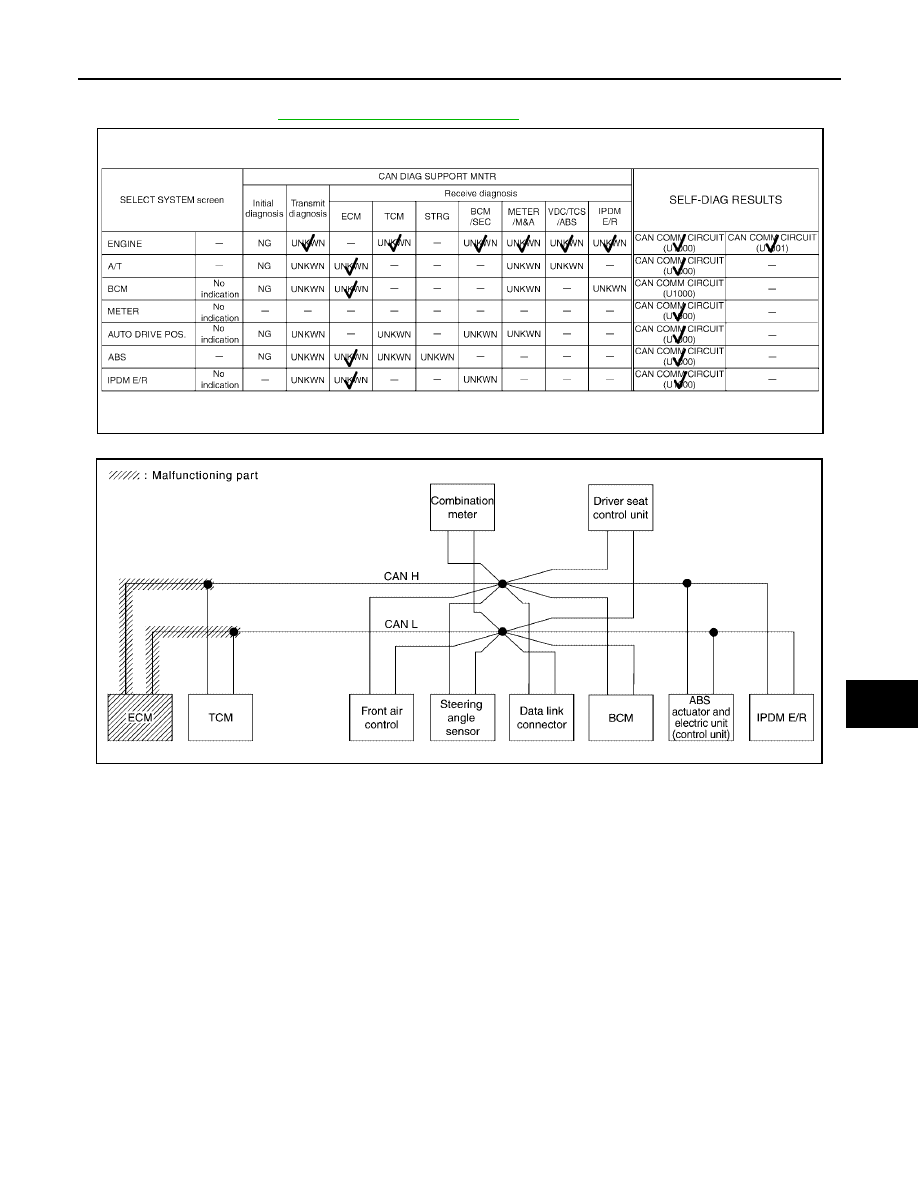

PKIB5098E

PKIB5223E

LAN-102

[CAN]

CAN SYSTEM (TYPE 3)

2005 Pathfinder

Case 4

Check TCM circuit. Refer to

LAN-113, "TCM Circuit Inspection"

.

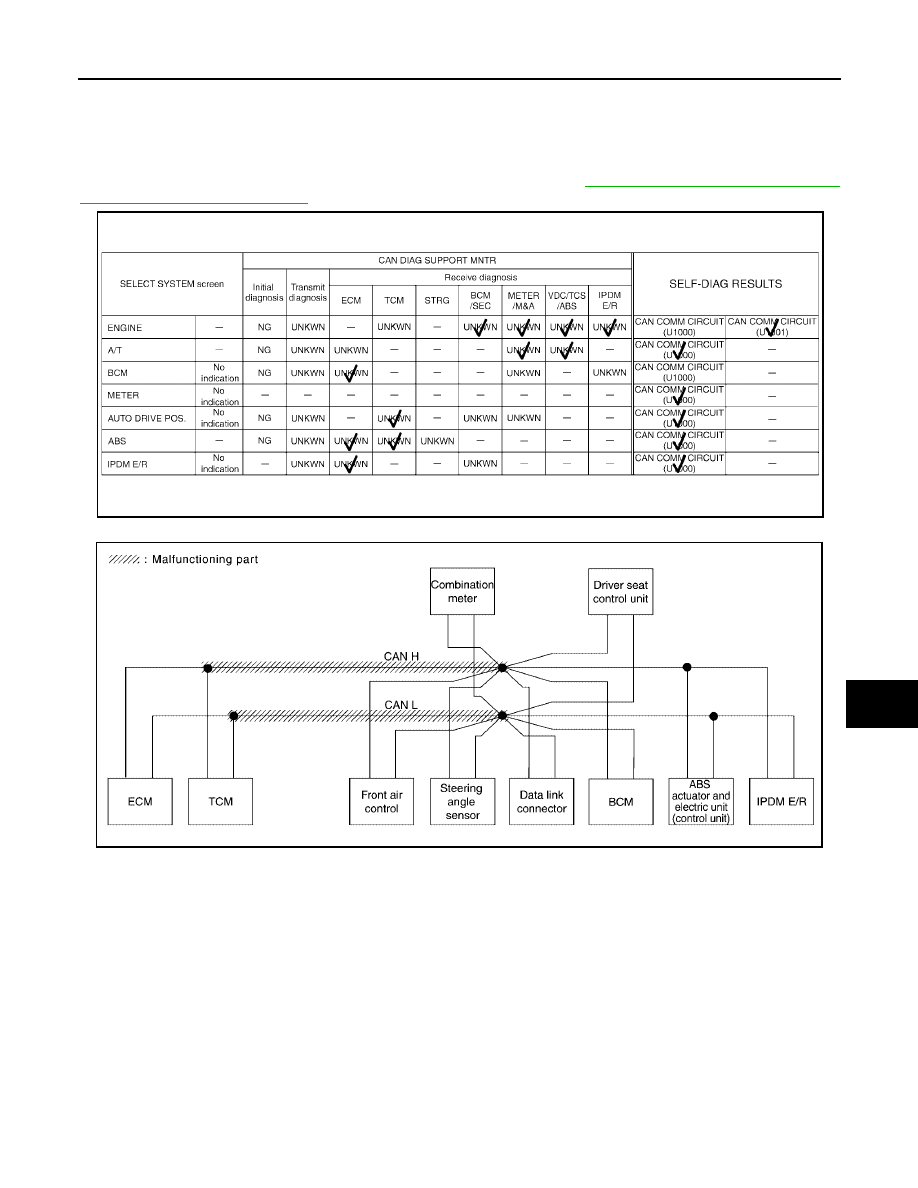

PKIB5099E

PKIB5224E

CAN SYSTEM (TYPE 3)

LAN-103

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 5

Check steering angle sensor circuit. Refer to

LAN-113, "Steering Angle Sensor Circuit Inspection"

.

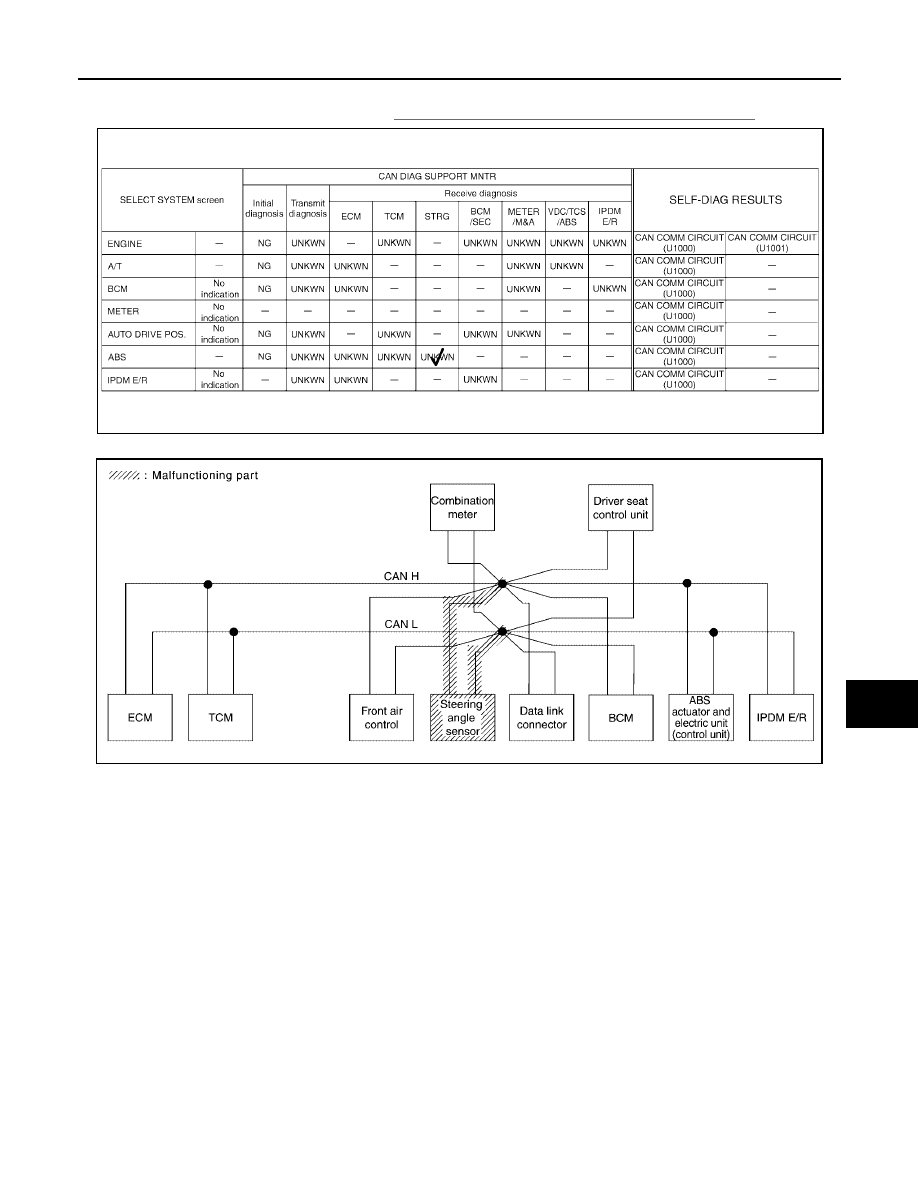

PKIB5100E

PKIB5225E

LAN-104

[CAN]

CAN SYSTEM (TYPE 3)

2005 Pathfinder

Case 6

Check data link connector circuit. Refer to

LAN-114, "Data Link Connector Circuit Inspection"

.

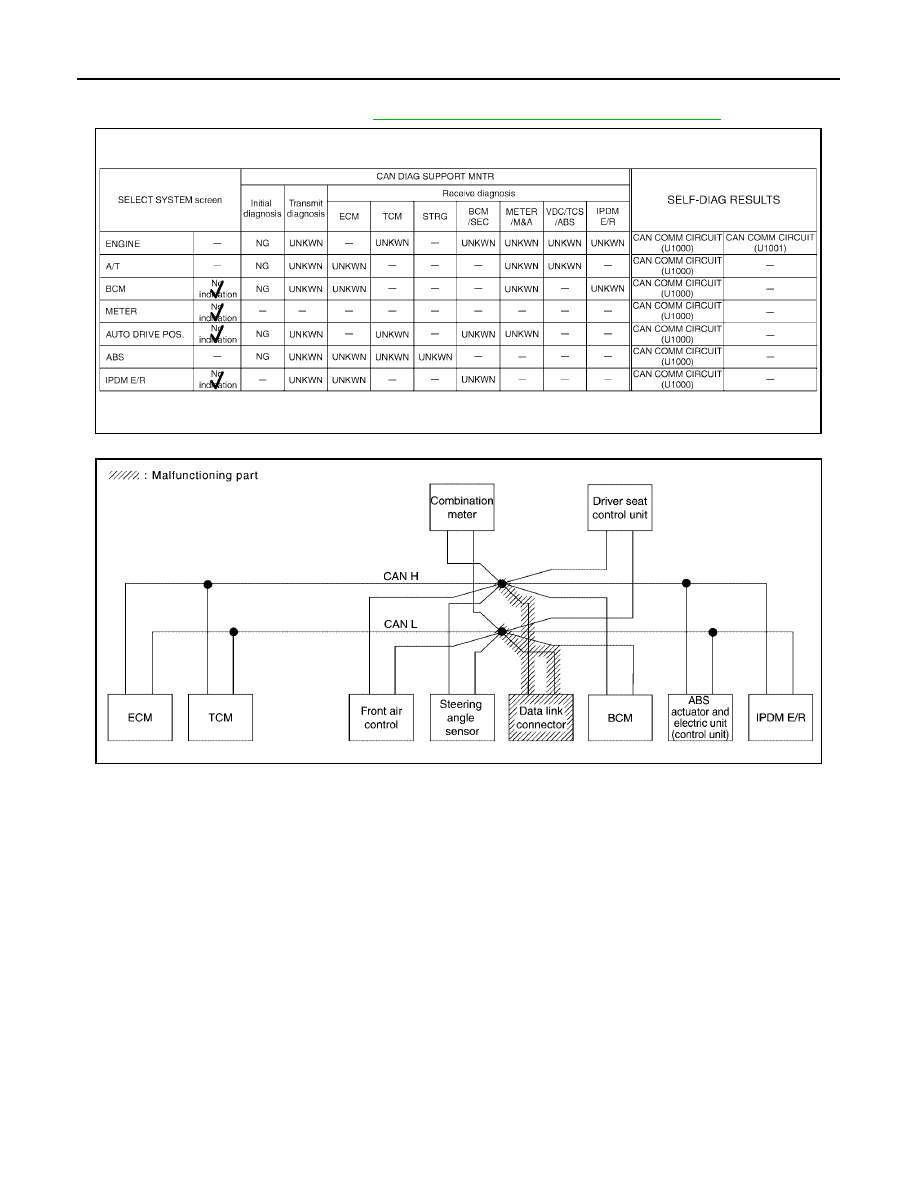

PKIB5101E

PKIB5226E

CAN SYSTEM (TYPE 3)

LAN-105

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

2005 Pathfinder

Case 7

Check BCM circuit. Refer to

LAN-114, "BCM Circuit Inspection"

.

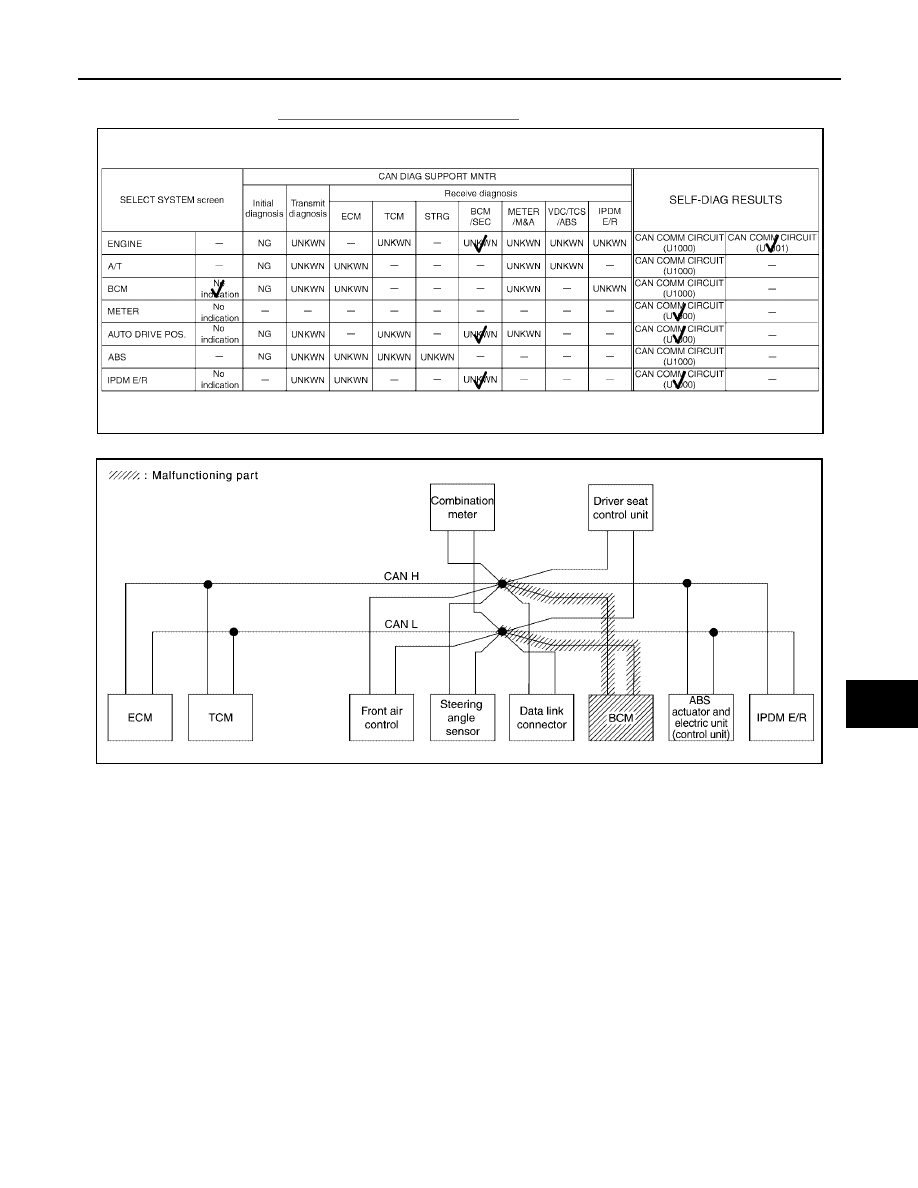

PKIB5102E

PKIB5227E

LAN-106

[CAN]

CAN SYSTEM (TYPE 3)

2005 Pathfinder

Case 8

Check combination meter circuit. Refer to

LAN-115, "Combination Meter Circuit Inspection"

.

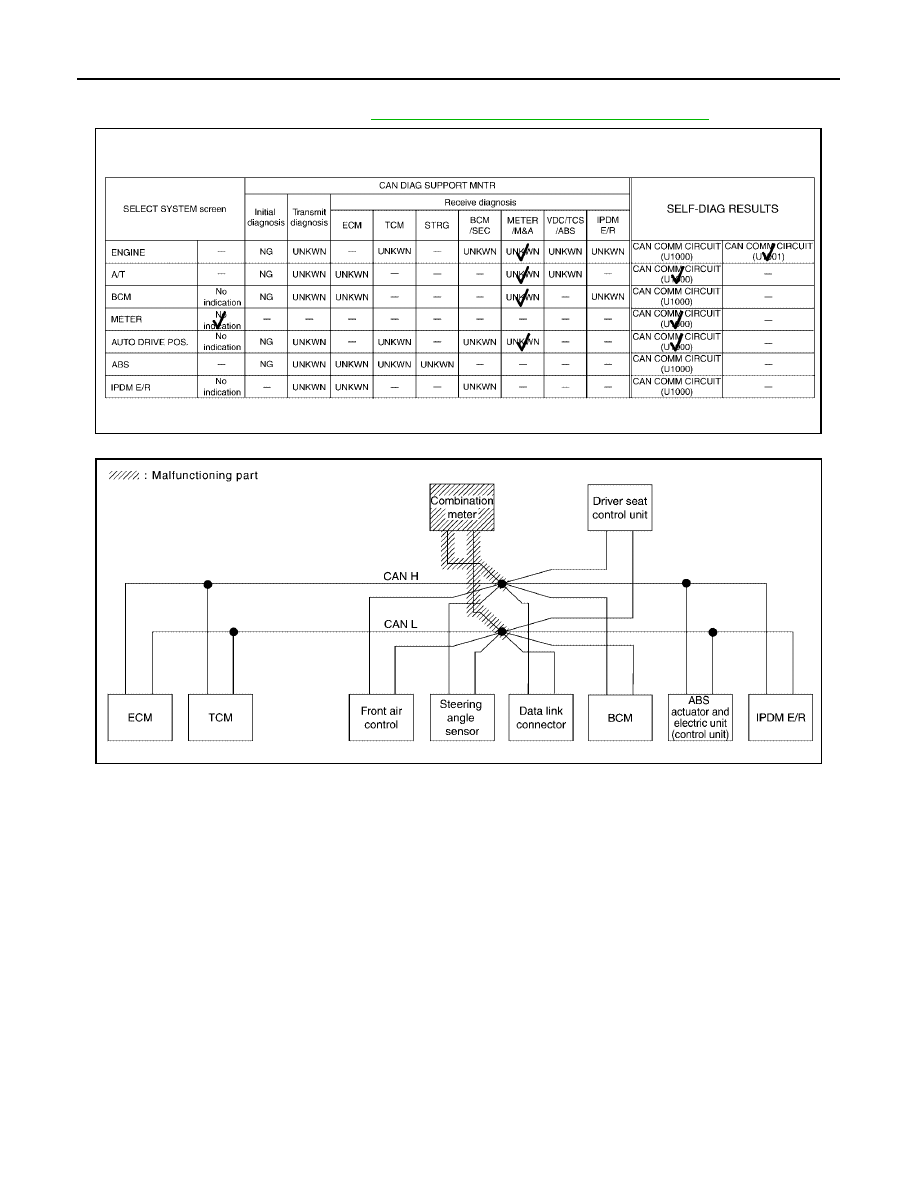

PKIB5103E

PKIB5228E
