Nissan Pathfinder (2005 year). Manual - part 59





TROUBLE DIAGNOSIS

ATC-119

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

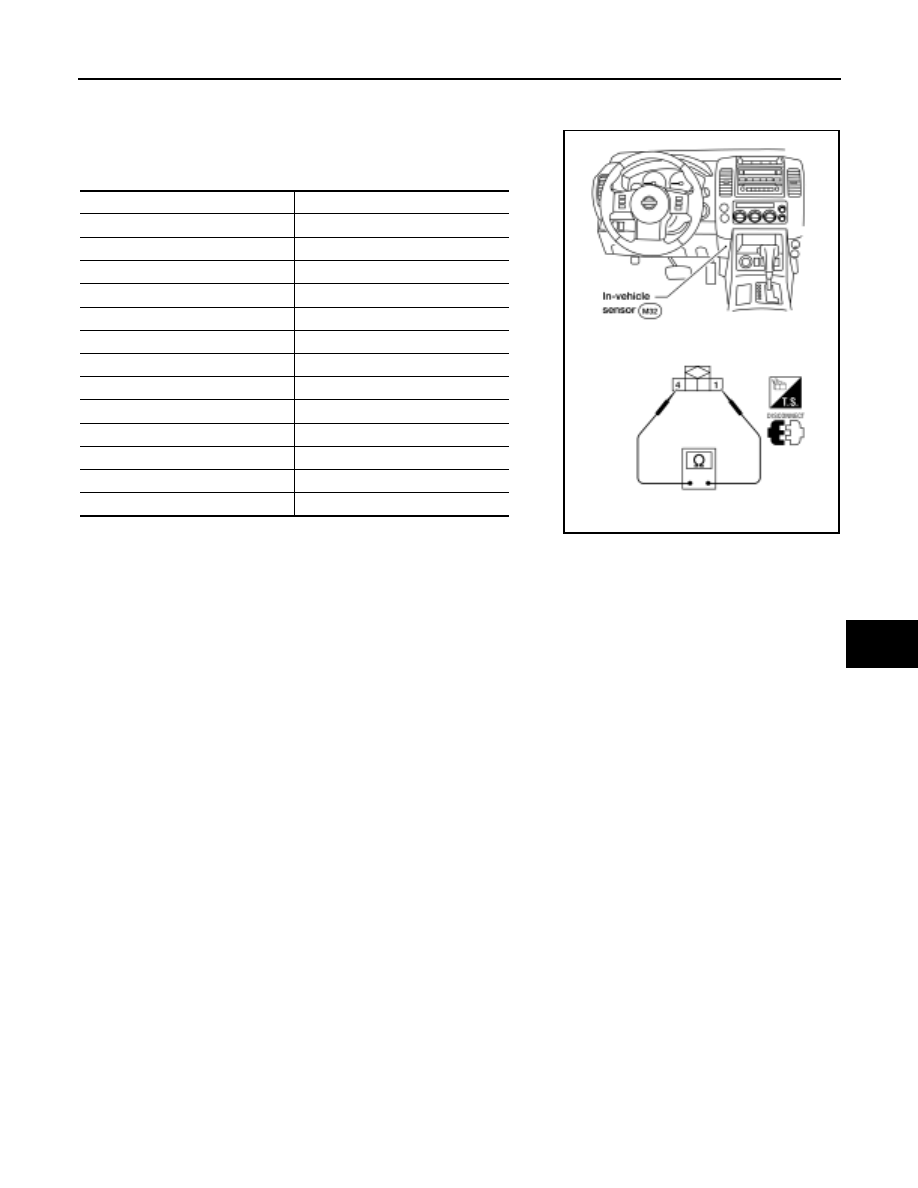

COMPONENT INSPECTION
In-vehicle Sensor

After disconnecting in-vehicle sensor connector M32, measure resis-
tance between terminals 1 and 4 at sensor component side, using
the table below.

If NG, replace in-vehicle sensor.

Temperature

°

C (

°

F)

Resistance k

Ω

−

15 (5)

21.40

−

10 (14)

16.15

−

5 (23)

12.29

0 (32)

9.41

5 (41)

7.27

10 (50)

5.66

15 (59)

4.45

20 (68)

3.51

25 (77)

2.79

30 (86)

2.24

35 (95)

1.80

40 (104)

1.45

45 (113)

1.18

WJIA1150E

ATC-120

TROUBLE DIAGNOSIS

2005 Pathfinder

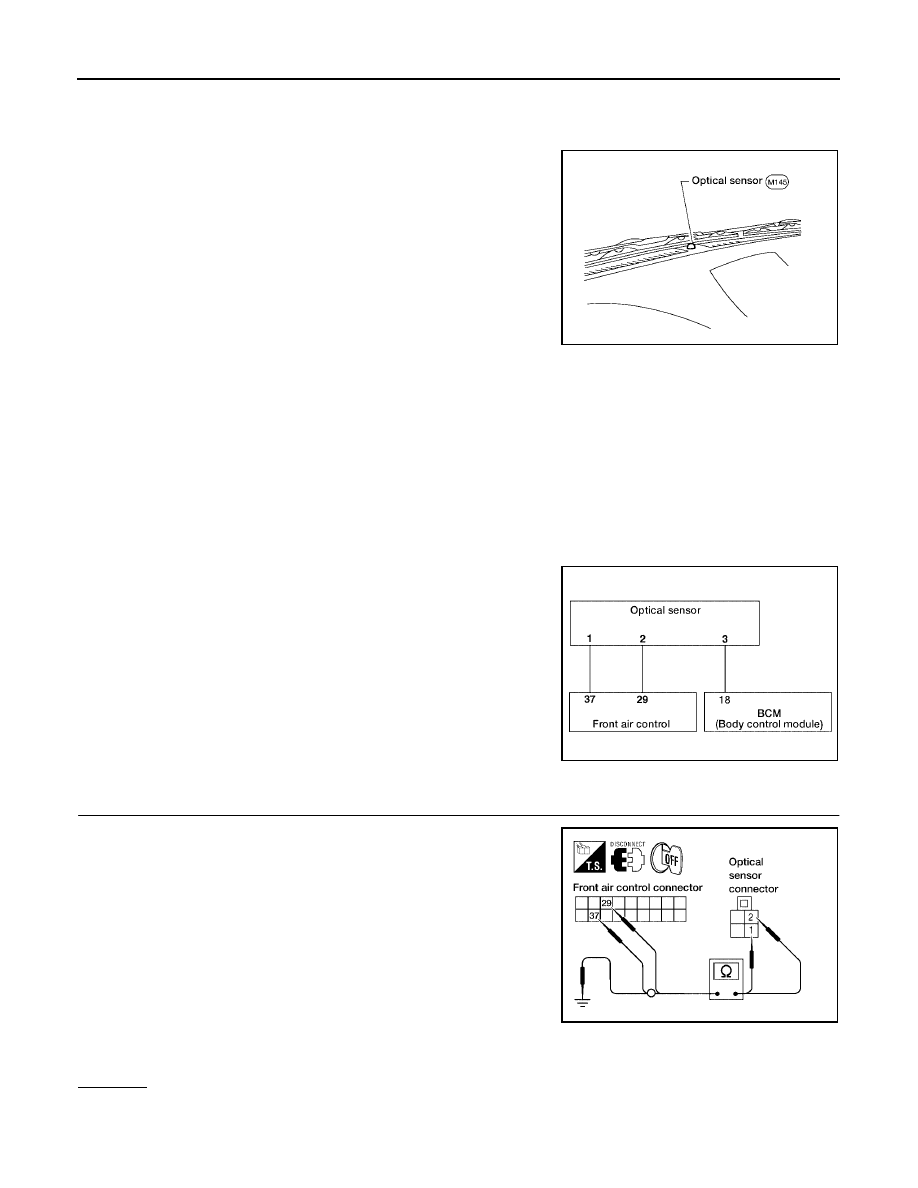

Optical Sensor Circuit

EJS002XJ

COMPONENT DESCRIPTION

The optical sensor is located in the center of the defroster grille. It
detects sunload entering through windshield by means of a photo
diode. The sensor converts the sunload into a current value which is
then input into the front air control.

OPTICAL INPUT PROCESS

The front air control includes a processing circuit which averages the variations in detected sunload over a
period of time. This prevents adjustments in the ATC system operation due to small or quick variations in
detected sunload.
For example, consider driving along a road bordered by an occasional group of large trees. The sunload
detected by the optical sensor will vary whenever the trees obstruct the sunlight. The processing circuit aver-
ages the detected sunload over a period of time, so that the (insignificant) effect of the trees momentarily
obstructing the sunlight does not cause any change in the ATC system operation. On the other hand, shortly
after entering a long tunnel, the system will recognize the change in sunload, and the system will react accord-
ingly.

DIAGNOSTIC PROCEDURE FOR OPTICAL SENSOR

SYMPTOM: Optical sensor circuit is open or shorted. (44 or 46 is
indicated on front air control as a result of conducting self-diagnosis).

1.

CHECK CIRCUIT CONTINUITY BETWEEN OPTICAL SENSOR AND FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector and optical sensor con-
nector.

3.

Check continuity between optical sensor harness connector
M145 terminal 1 and 2 and front air control harness connector
M50 terminal 37 and 29.

4.

Check continuity between optical sensor harness connector
M145 terminal 1 and 2 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair harness or connector.

WJIA1466E

WJIA1152E

1 - 37

: Continuity should exist.

2 - 29

: Continuity should exist.

1, 2 - Ground.

: Continuity should not exist.

WJIA1153E

TROUBLE DIAGNOSIS

ATC-121

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

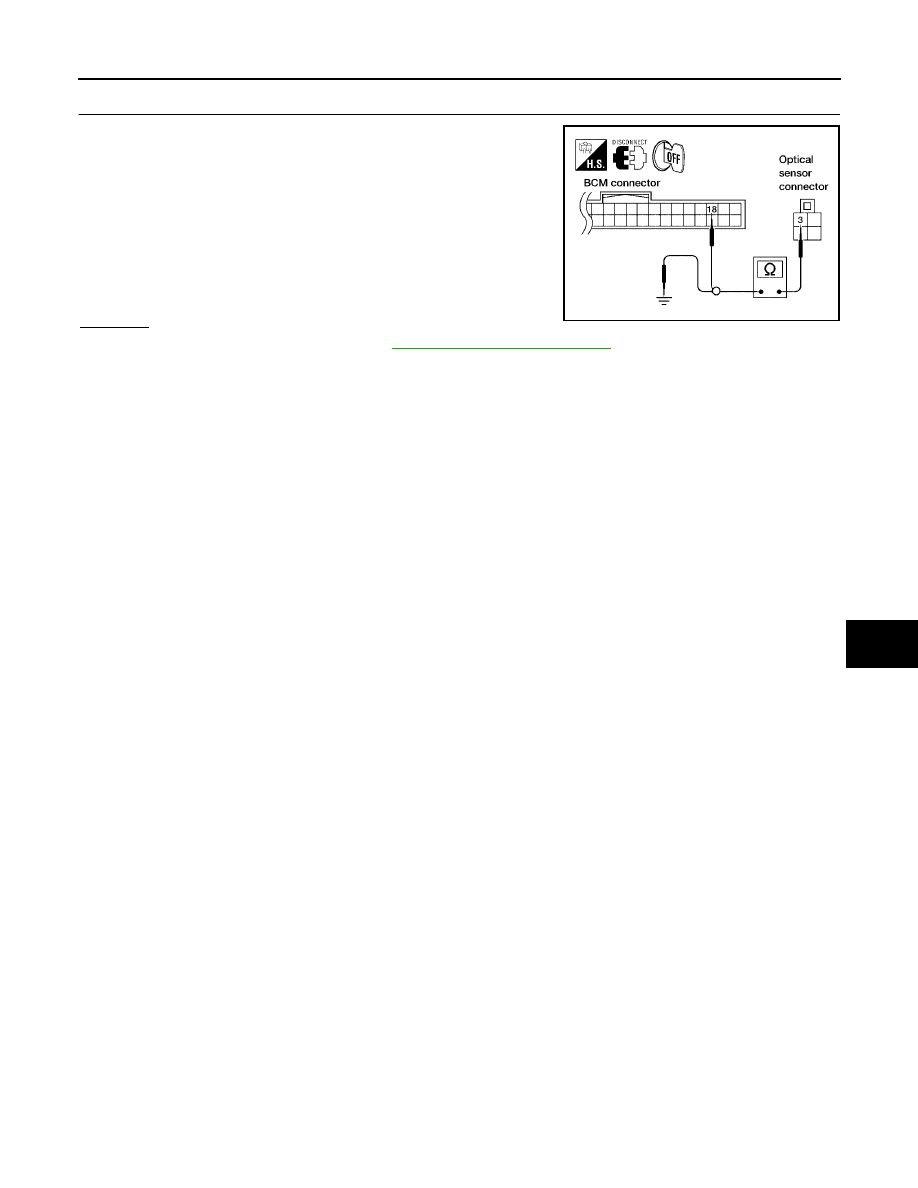

2.

CHECK CIRCUIT CONTINUITY BETWEEN OPTICAL SENSOR AND BCM

1.

Turn ignition switch OFF.

2.

Disconnect BCM connector and optical sensor connector.

3.

Check continuity between optical sensor harness connector
M145 terminal 3 and BCM harness connector M18 terminal 18.

4.

Check continuity between optical sensor harness connector
M145 terminal 3 and ground.

OK or NG

OK

>> Replace optical sensor. Refer to

ATC-127, "OPTICAL SENSOR"

.

NG

>> Repair harness or connector.

3 - 18

: Continuity should exist.

3 - Ground

: Continuity should not exist.

WJIA1154E

ATC-122

TROUBLE DIAGNOSIS

2005 Pathfinder

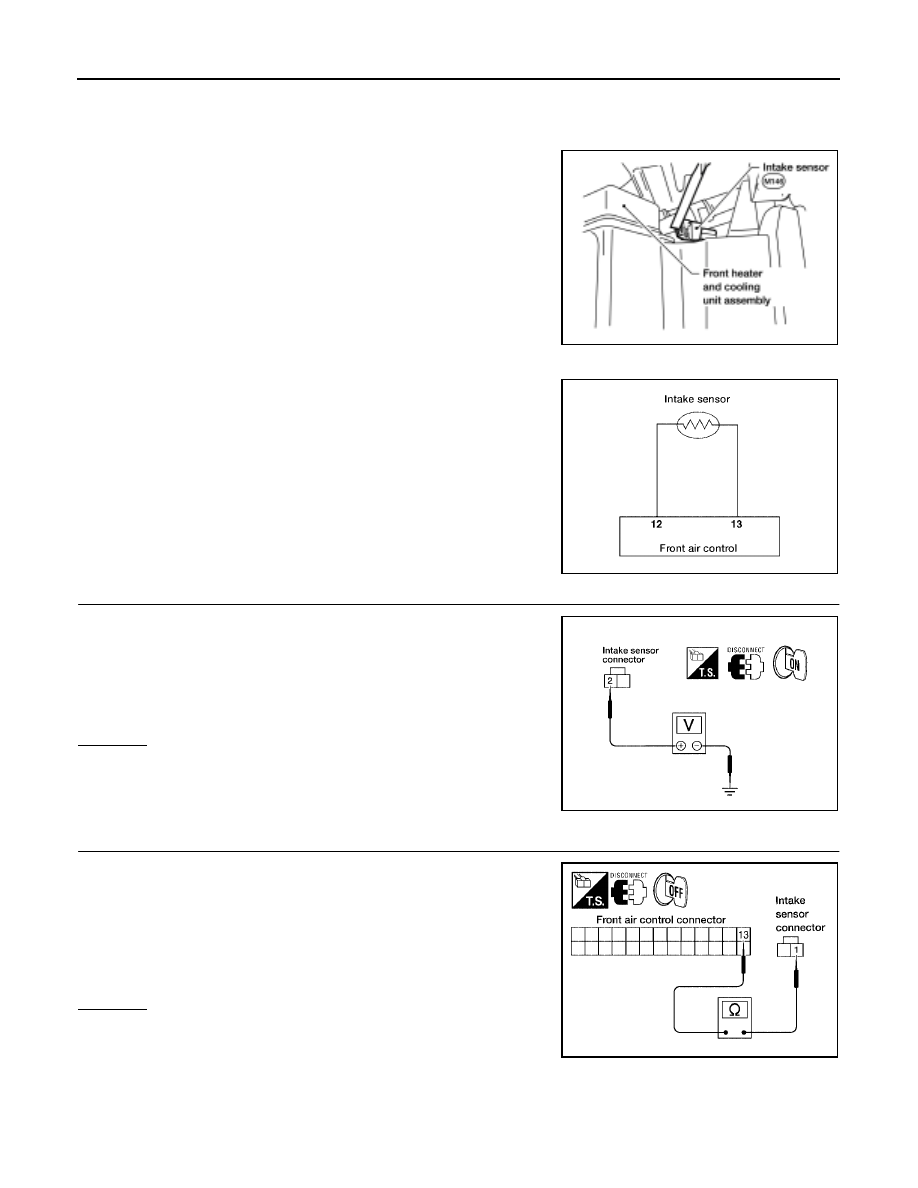

Intake Sensor Circuit

EJS002XK

COMPONENT DESCRIPTION
Intake Sensor

The intake sensor is located on the heater & cooling unit. It converts
temperature of air after it passes through the evaporator into a resis-
tance value which is then input to the front air control.

DIAGNOSTIC PROCEDURE FOR INTAKE SENSOR

SYMPTOM: Intake sensor circuit is open or shorted. (56 or 57 is indi-
cated on front air control as a result of conducting Self-diagnosis.)

1.

CHECK VOLTAGE BETWEEN INTAKE SENSOR AND GROUND

1.

Disconnect intake sensor connector.

2.

Turn ignition switch ON.

3.

Check voltage between intake sensor harness connector M146
terminal 2 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

2.

CHECK CIRCUIT CONTINUITY BETWEEN INTAKE SENSOR AND FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check continuity between intake sensor harness connector
M146 terminal 1 and front air control harness connector M49 ter-
minal 13.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

WJIA1155E

WJIA1156E

2 - Ground

: Approx. 5V

WJIA1278E

1 - 13

: Continuity should exist.

WJIA1157E

TROUBLE DIAGNOSIS

ATC-123

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

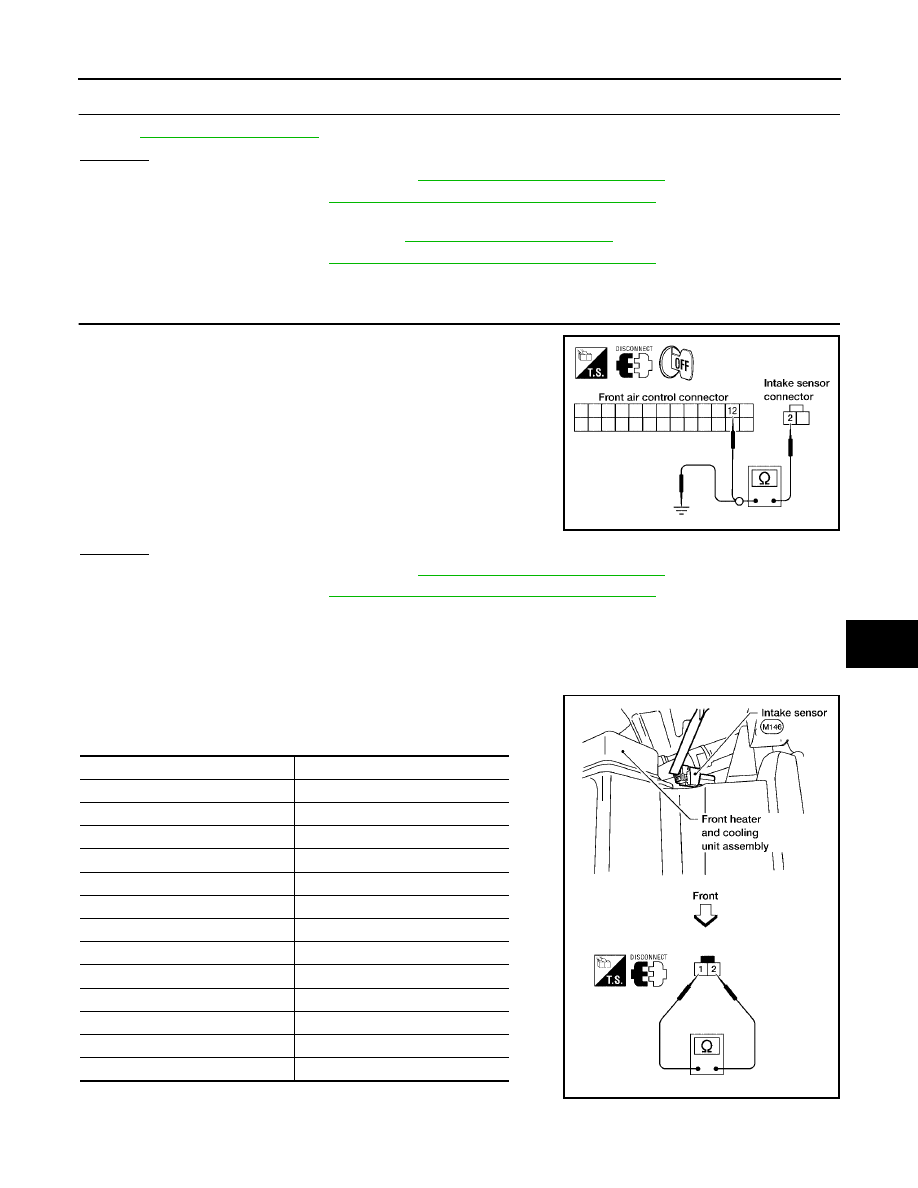

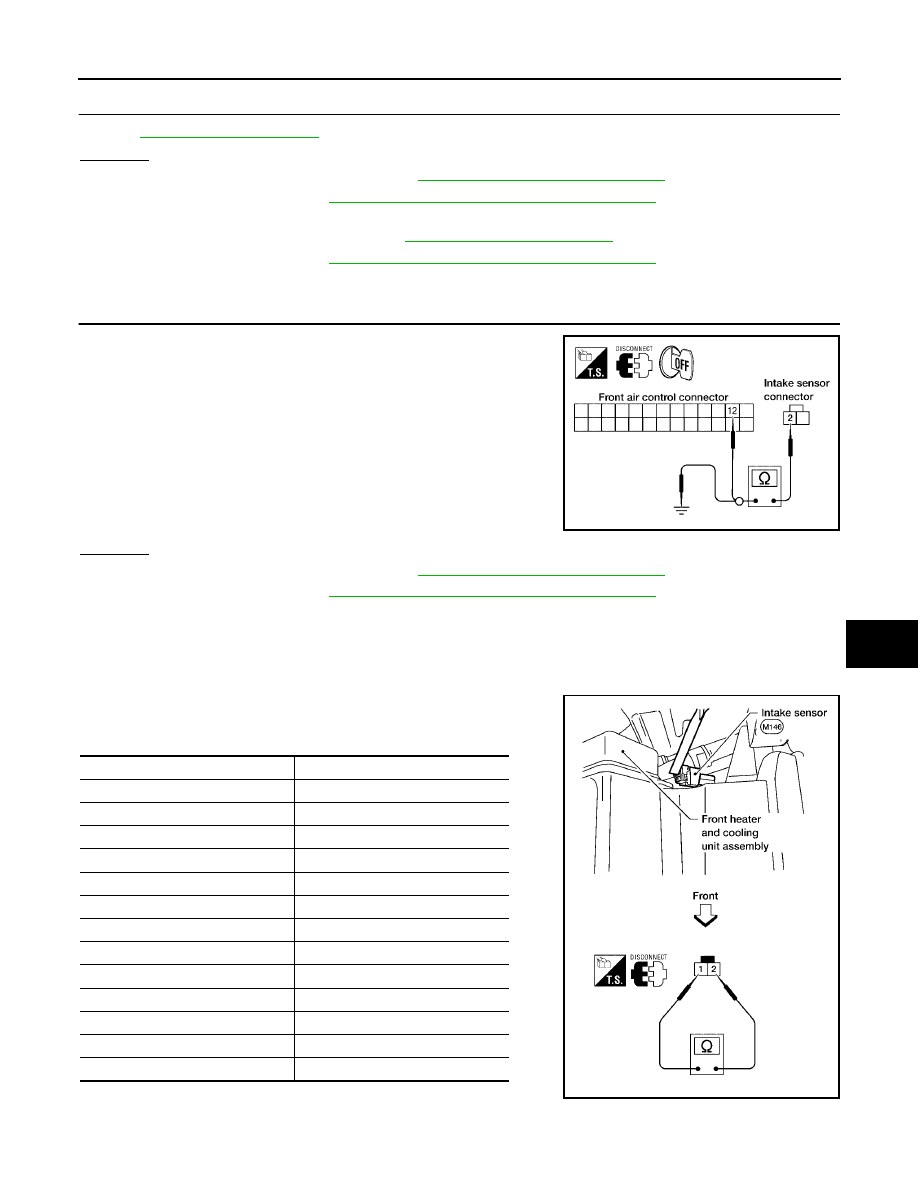

3.

CHECK INTAKE SENSOR

Refer to

ATC-123, "Intake Sensor"

.

OK or NG

OK

>> 1. Replace front air control. Refer to

ATC-124, "FRONT AIR CONTROL"

.

2. Go to self-diagnosis

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagno-

sis.

NG

>> 1. Replace intake sensor. Refer to

ATC-128, "INTAKE SENSOR"

.

2. Go to self-diagnosis

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagno-

sis.

4.

CHECK CIRCUIT CONTINUITY BETWEEN INTAKE SENSOR AND FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check continuity between intake sensor harness connector
M146 terminal 2 and front air control harness connector M49 ter-
minal 12.

4.

Check continuity between intake sensor harness connector
M146 terminal 2 and ground.

OK or NG

OK

>> 1. Replace front air control. Refer to

ATC-124, "FRONT AIR CONTROL"

.

2. Go to self-diagnosis

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagno-

sis.

NG

>> Repair harness or connector.

COMPONENT INSPECTION
Intake Sensor

After disconnecting intake sensor connector, measure resistance
between terminals 1 and 2 at sensor harness side, using the table
below.

If NG, replace intake sensor.

2 - 12

: Continuity should exist.

2 - Ground

: Continuity should not exist.

WJIA1158E

Temperature

°

C (

°

F)

Resistance k

Ω

−

15 (5)

209.0

−

10 (14)

160.0

−

5 (23)

123.0

0 (32)

95.8

5 (41)

74.9

10 (50)

58.9

15 (59)

46.7

20 (68)

37.3

25 (77)

30.0

30 (86)

24.2

35 (95)

19.7

40 (104)

16.1

45 (113)

13.2

WJIA1159E

ATC-124

CONTROL UNIT

2005 Pathfinder

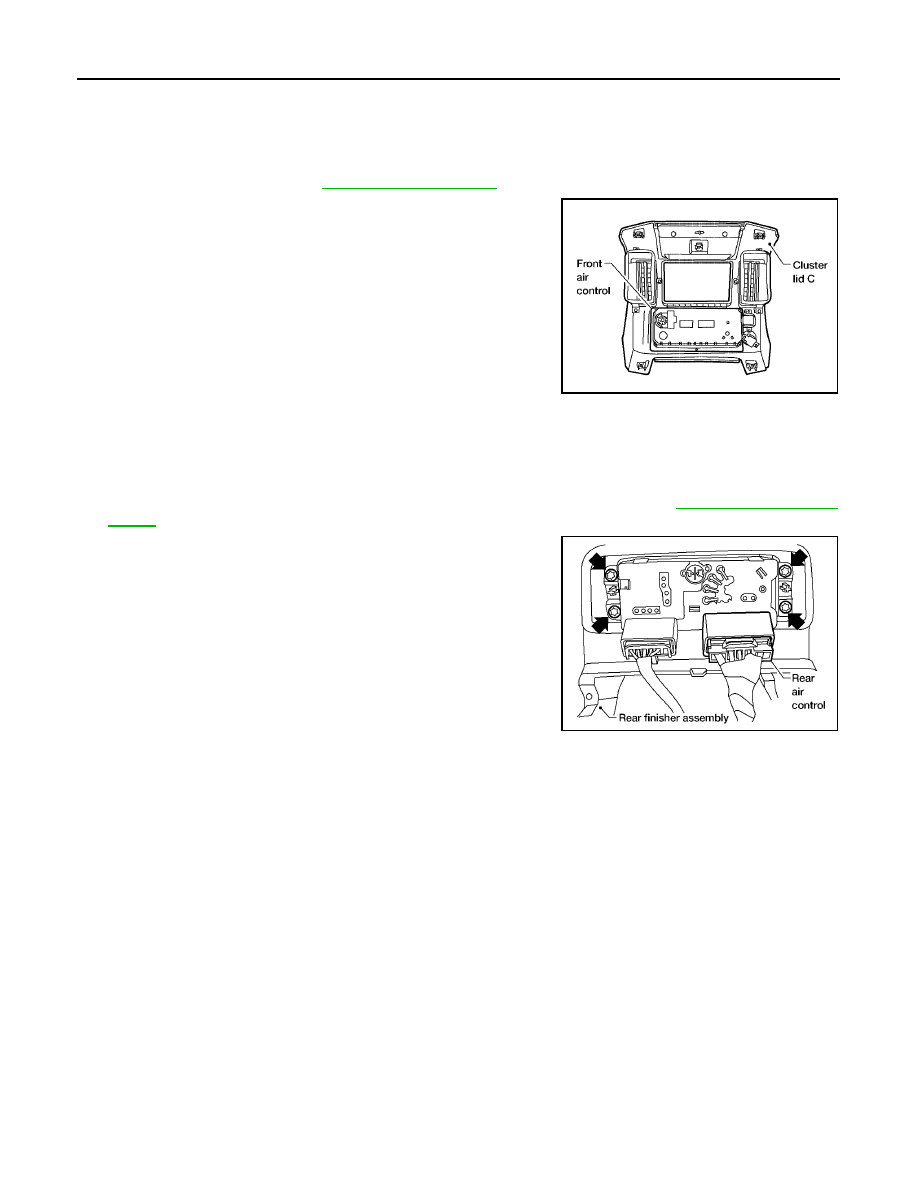

CONTROL UNIT

PFP:27500

Removal and Installation

EJS002XL

FRONT AIR CONTROL
Removal

1.

Remove cluster lid C. Refer to

IP-12, "CLUSTER LID D"

.

2.

Remove the four screws securing the front air control to cluster
lid C.

3.

Remove the front air control.

Installation

Installation is in the reverse order of removal.

REAR AIR CONTROL
Removal

1.

Remove the rear finisher assembly from the back of the center console. Refer to

IP-15, "CENTER CON-

SOLE"

.

2.

Remove the four screws and remove the rear air control.

Installation

Installation is in the reverse order of removal.

LBIA0416E

LBIA0417E

AMBIENT SENSOR

ATC-125

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

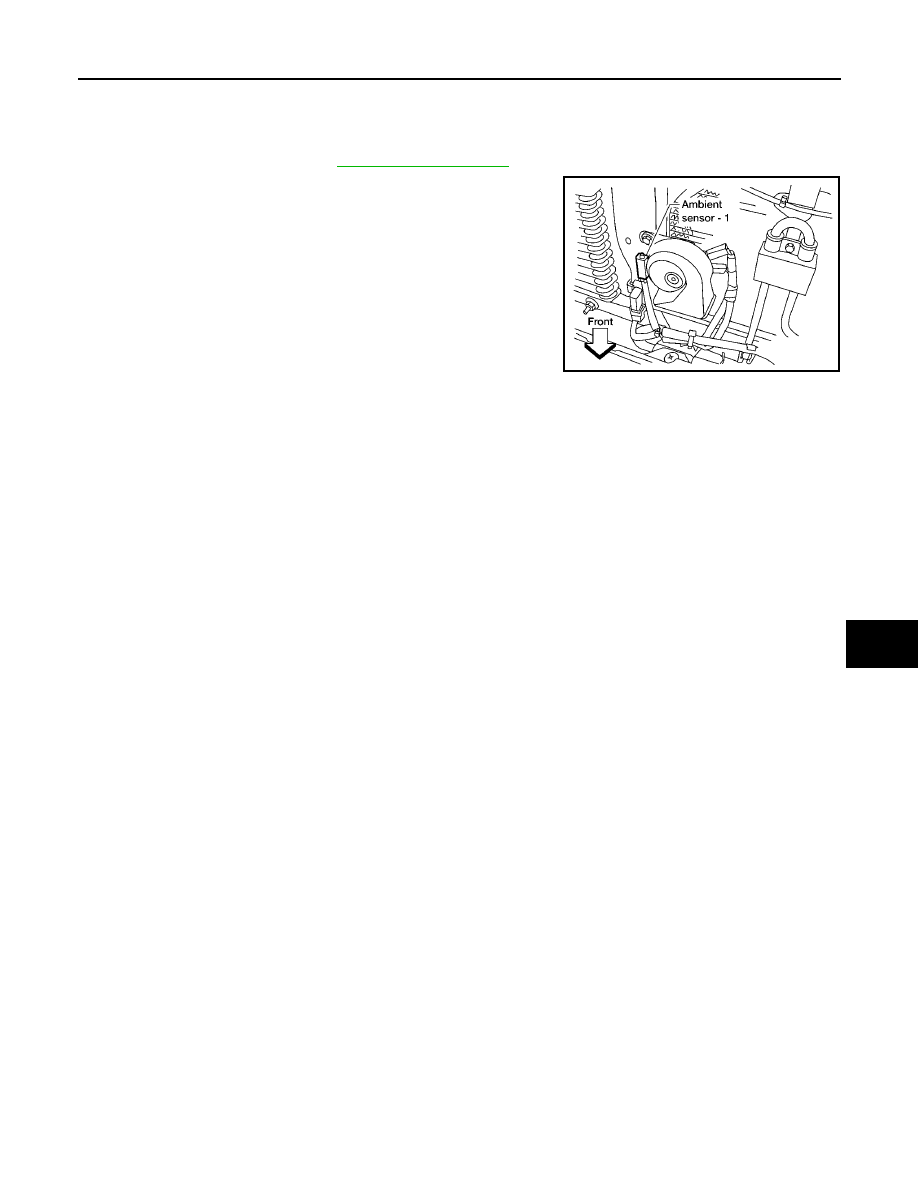

AMBIENT SENSOR

PFP:27722

Removal and Installation

EJS002XM

REMOVAL

1.

Remove the front grille. Refer to

EI-16, "FRONT GRILLE"

.

2.

Disconnect the ambient sensor - 1 electrical connector.

NOTE:
The ambient sensor - 1 is located behind the front bumper, in
front of the condenser.

3.

Release the ambient sensor - 1 clip and then remove the ambi-
ent sensor - 1.

INSTALLATION

Installation is in the reverse order of removal.

LJIA0166E

ATC-126

IN-VEHICLE SENSOR

2005 Pathfinder

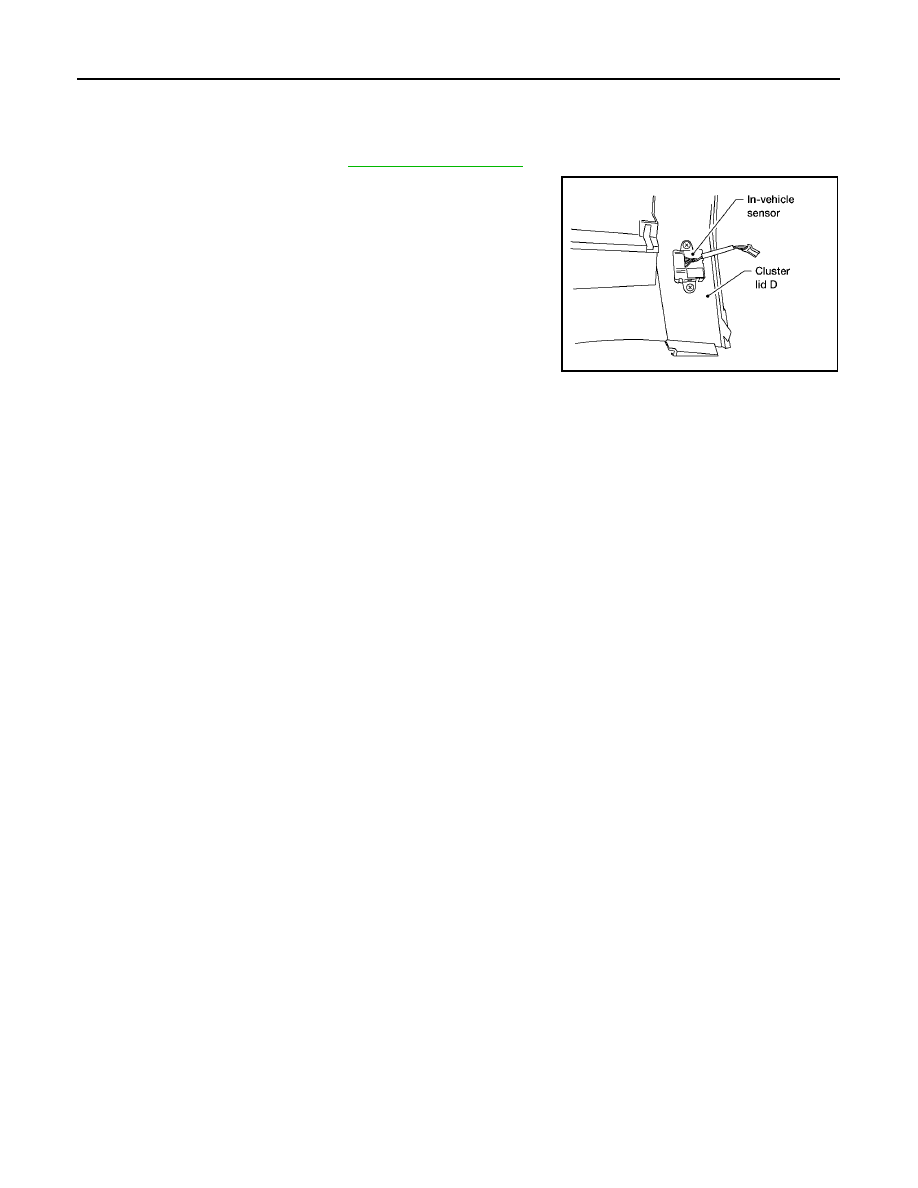

IN-VEHICLE SENSOR

PFP:27720

Removal and Installation

EJS002XN

REMOVAL

1.

Remove the cluster lid D. Refer to

IP-12, "CLUSTER LID D"

.

2.

Remove the two screws and remove the in-vehicle sensor.

INSTALLATION

Installation is in the reverse order of removal.

WJIA1073E
