Nissan Pathfinder (2005 year). Manual - part 58





ATC-112

TROUBLE DIAGNOSIS

2005 Pathfinder

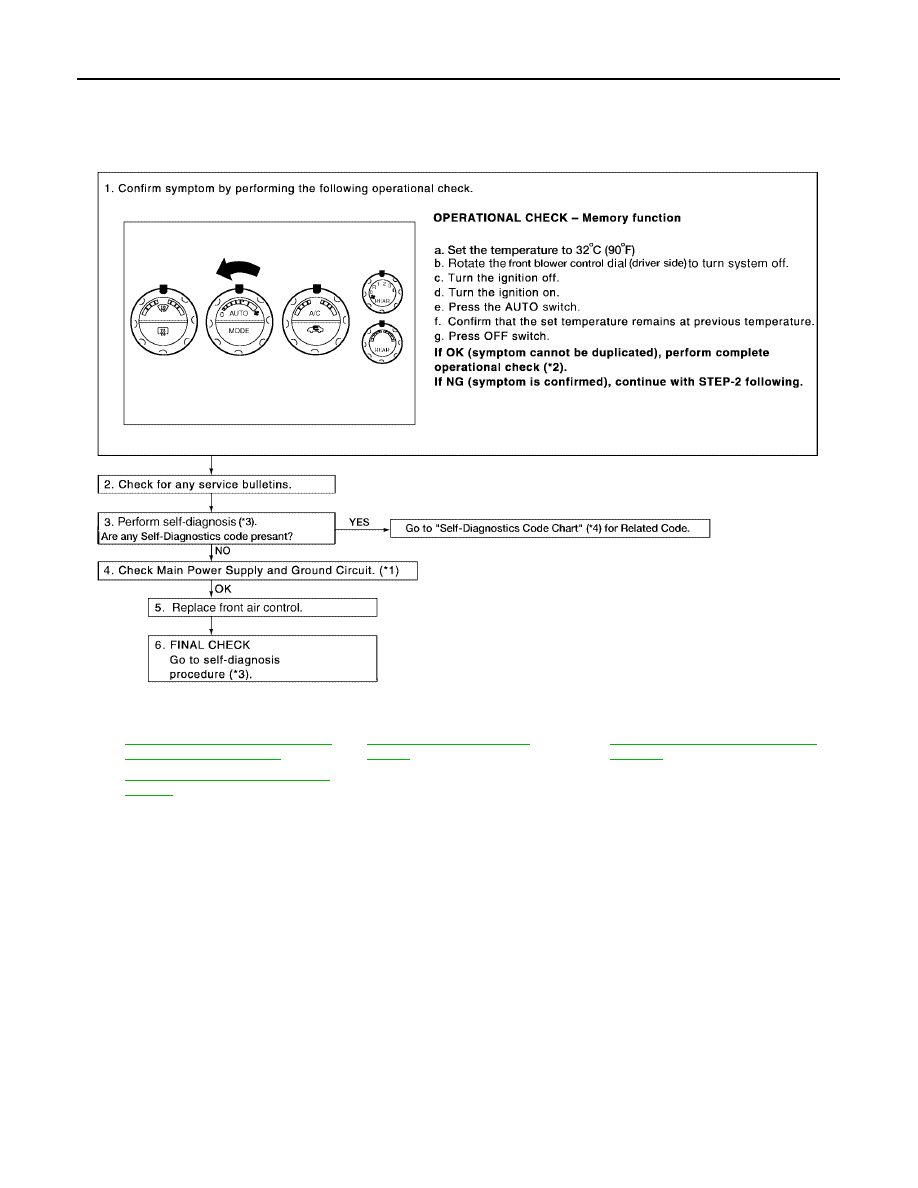

Memory Function

EJS002XF

SYMPTOM: Memory function does not operate.

INSPECTION FLOW

*1

ATC-56, "Power Supply and Ground
Circuit for Front Air Control"

.

*2

ATC-52, "Operational Check
(Front)"

.

*3

ATC-50, "A/C System Self-diagnosis
Function"

.

*4

ATC-51, "SELF-DIAGNOSIS CODE
CHART"

.

WJIA1287E

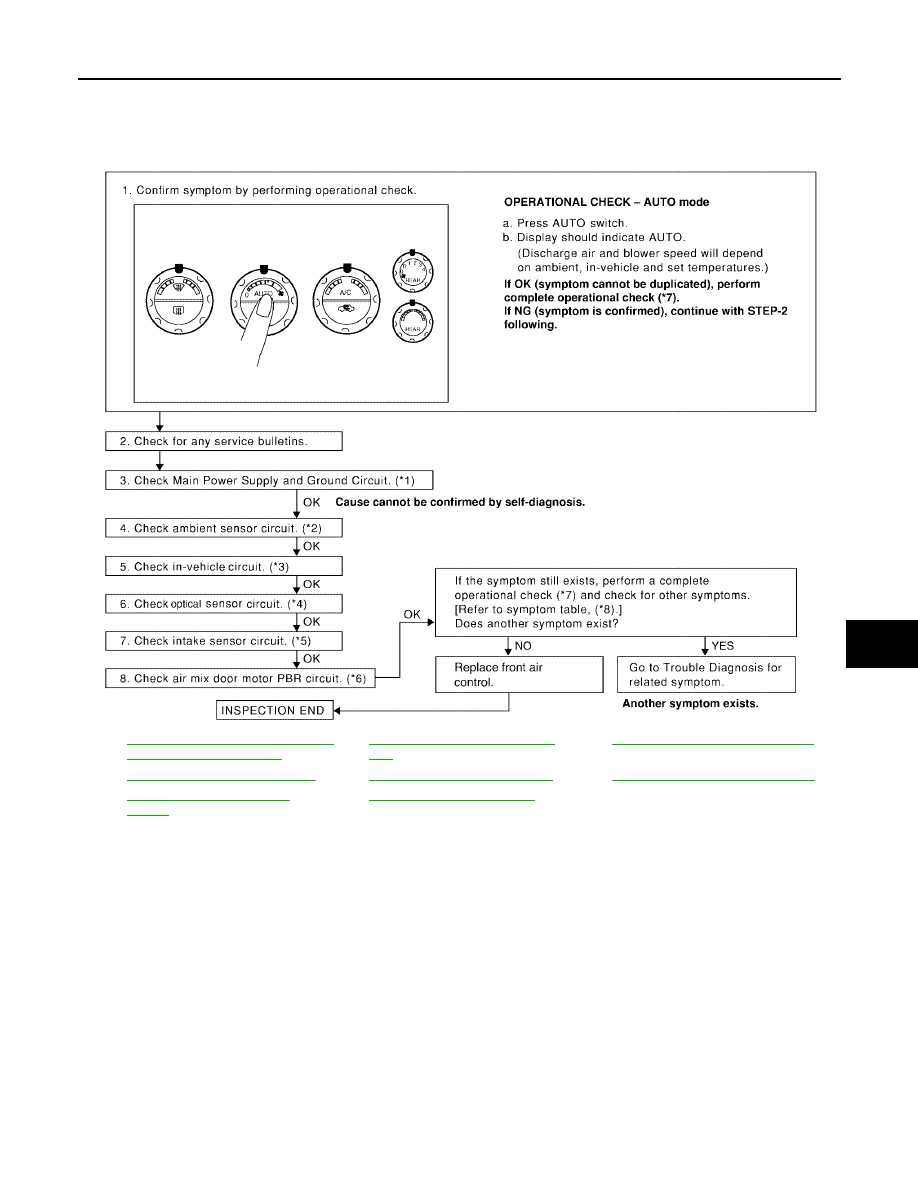

TROUBLE DIAGNOSIS

ATC-113

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

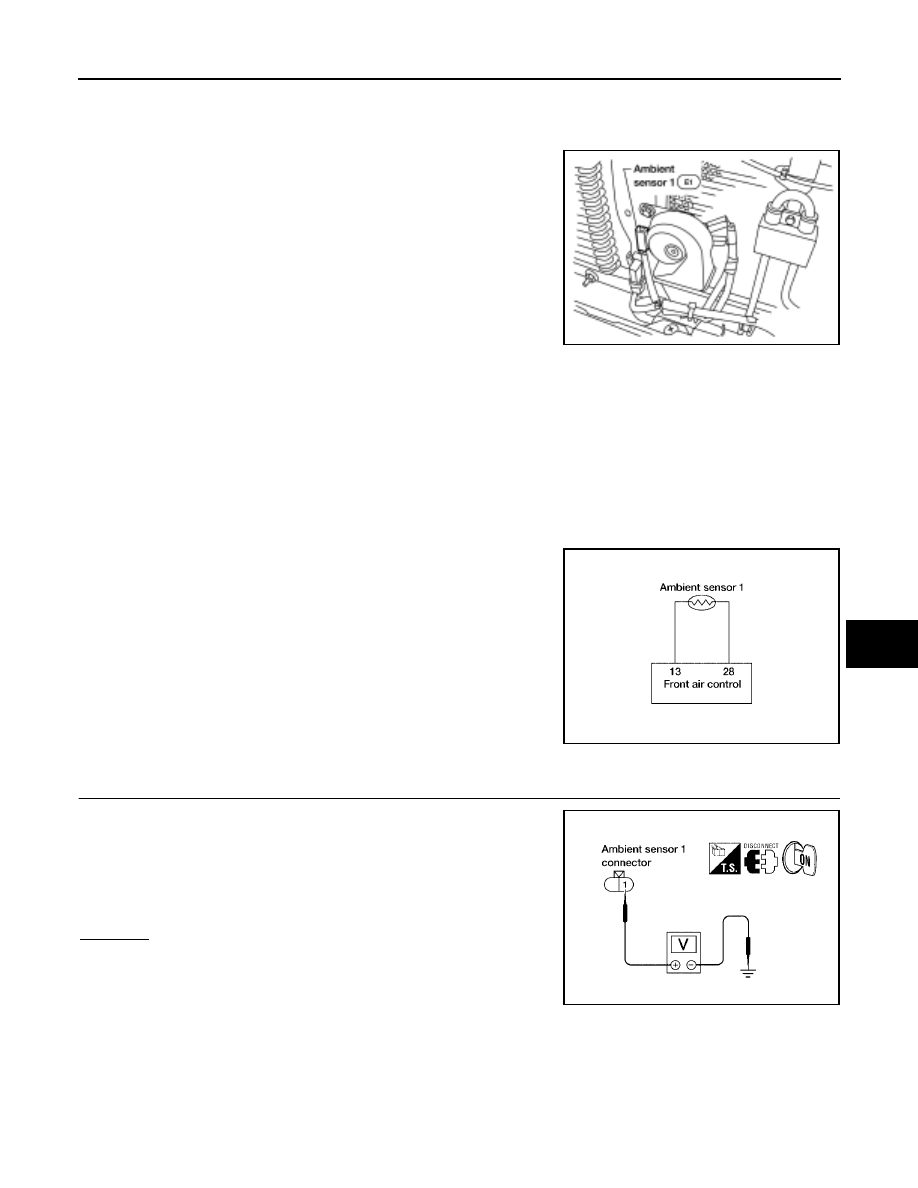

Ambient Sensor 1 Circuit

EJS002XH

COMPONENT DESCRIPTION
Ambient Sensor 1

Ambient sensor 1 is attached to the radiator core support (left side).
It detects ambient temperature and converts it into a resistance
value which is then input into the front air control.

AMBIENT TEMPERATURE INPUT PROCESS

The front air control includes a processing circuit for ambient sensor 1 input. However, when the temperature
detected by ambient sensor 1 increases quickly, the processing circuit retards the front air control function. It
only allows the front air control to recognize an ambient temperature increase of 0.33

°

C (0.6

°

F) per 100 sec-

onds.
This prevents constant adjustments due to momentary conditions, such as stopping after high speed driving.
Although the actual ambient temperature has not changed, the temperature detected by ambient sensor 1 will
increase. This is because the heat from the engine compartment can radiate to the front grille area, location of
ambient sensor 1.

DIAGNOSTIC PROCEDURE FOR AMBIENT SENSOR 1

SYMPTOM: Ambient sensor 1 circuit is open or shorted. (40 or 41 is
indicated on front air control as a result of conducting the front air
control self-diagnosis)

1.

CHECK VOLTAGE BETWEEN AMBIENT SENSOR 1 AND GROUND

1.

Disconnect ambient sensor 1 connector.

2.

Turn ignition switch ON.

3.

Check voltage between ambient sensor 1 harness connector E1
terminal 1 and ground.

OK or NG

OK

>> GO TO 2.

NG

>> GO TO 4.

LJIA0170E

WJIA1141E

1 - Ground

: Approx. 5V

WJIA1273E

ATC-114

TROUBLE DIAGNOSIS

2005 Pathfinder

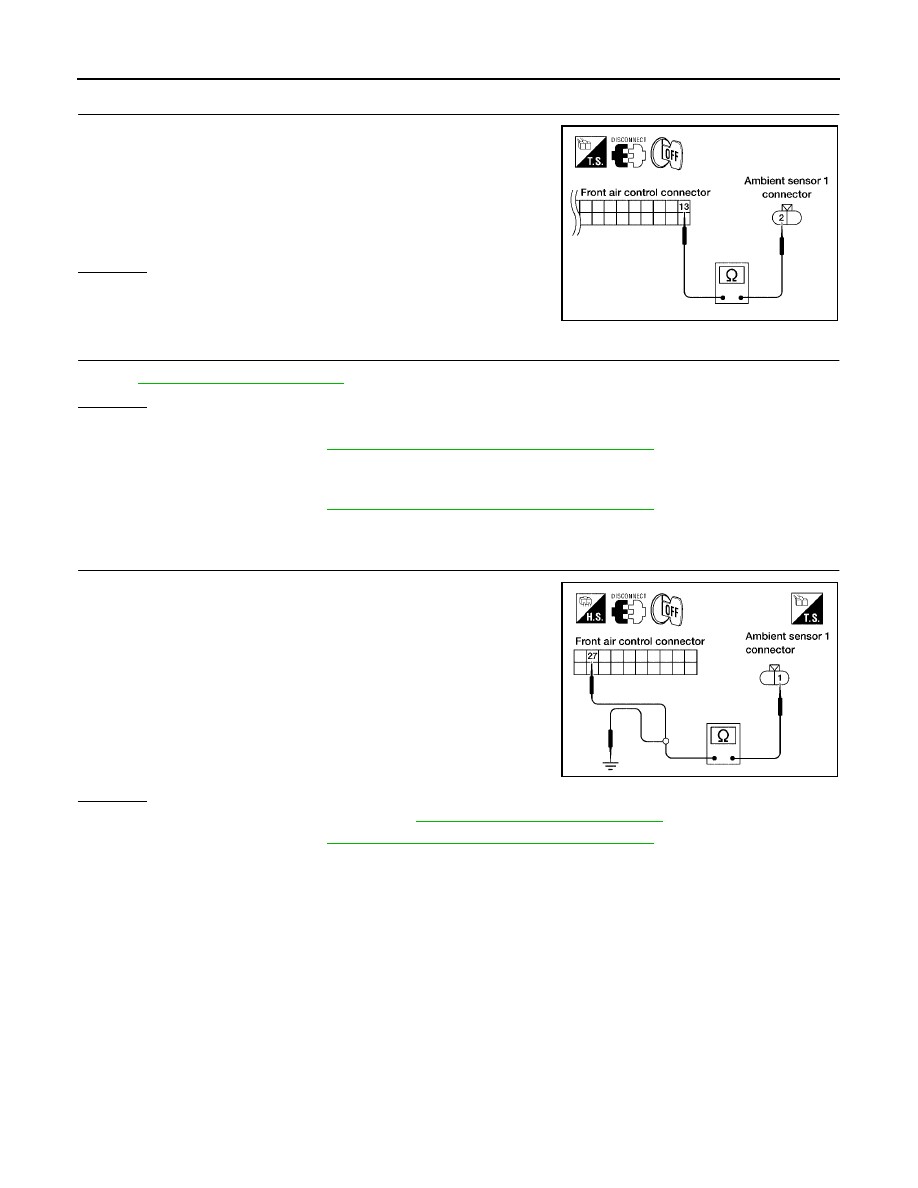

2.

CHECK CIRCUIT CONTINUITY BETWEEN AMBIENT SENSOR 1 AND FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check continuity between ambient sensor 1 harness connector
E1 terminal 2 and front air control harness connector M49 termi-
nal 13.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK AMBIENT SENSOR 1

Refer to

ATC-115, "Ambient Sensor 1"

.

OK or NG

OK

>> 1. Replace front air control.

2. Go to self-diagnosis

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagno-

sis.

NG

>> 1. Replace ambient sensor 1.

2. Go to self-diagnosis

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagno-

sis.

4.

CHECK CIRCUIT CONTINUITY BETWEEN AMBIENT SENSOR 1 AND FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check continuity between ambient sensor 1 harness connector
E1 terminal 1 and front air control harness connector M50 termi-
nal 28.

4.

Check continuity between ambient sensor 1 harness connector
E1 terminal 2 and ground.

OK or NG

OK

>> 1. Replace front air control. Refer to

ATC-124, "FRONT AIR CONTROL"

.

2. Go to self-diagnosis

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagno-

sis.

NG

>> Repair harness or connector.

2 - 13

: Continuity should exist.

WJIA1274E

1 - 28

: Continuity should exist.

1 - Ground

: Continuity should not exist.

WJIA1275E

TROUBLE DIAGNOSIS

ATC-115

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

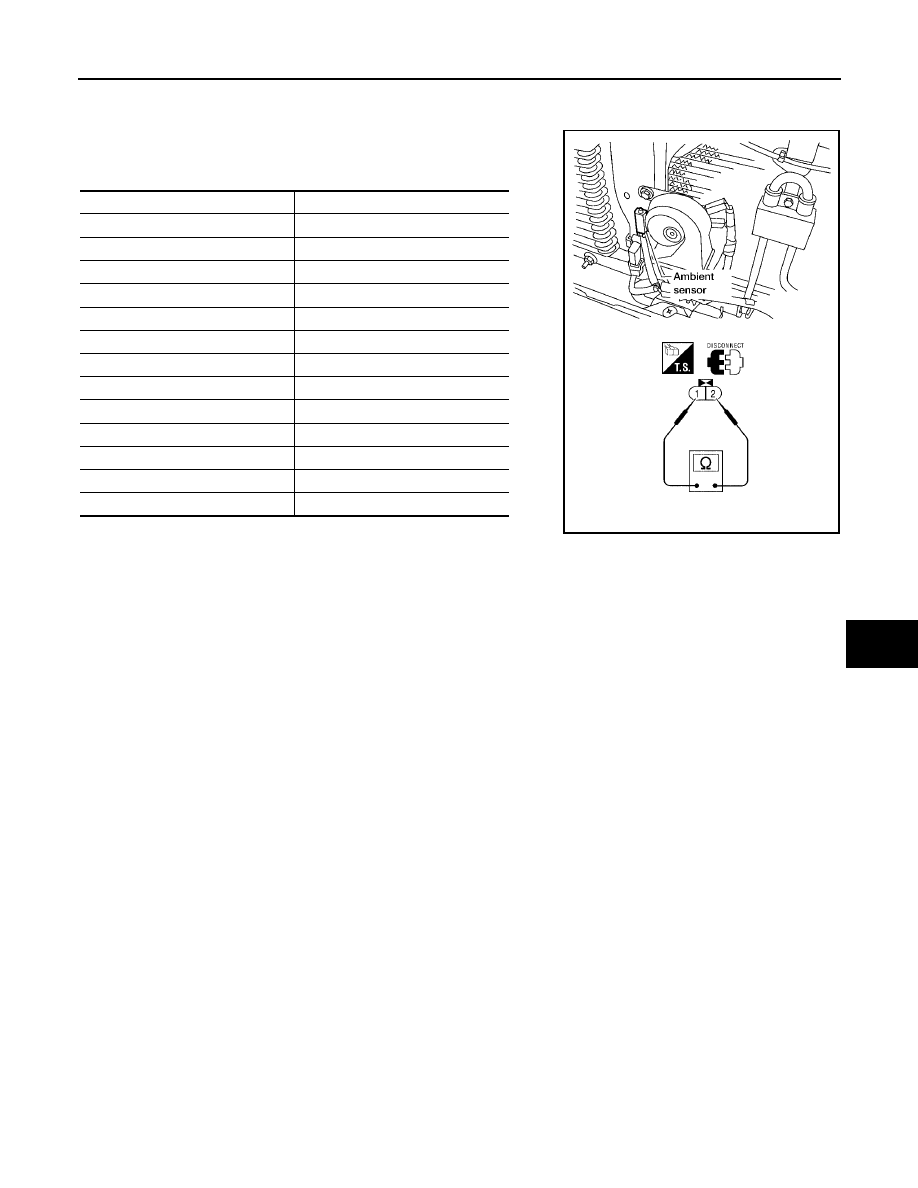

COMPONENT INSPECTION
Ambient Sensor 1

After disconnecting ambient sensor 1 connector E1, measure resis-
tance between terminals 1 and 2 at sensor component side, using
the table below.

If NG, replace ambient sensor 1.

Temperature

°

C (

°

F)

Resistance k

Ω

−

15 (5)

12.73

−

10 (14)

9.92

−

5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

WJIA1276E

ATC-116

TROUBLE DIAGNOSIS

2005 Pathfinder

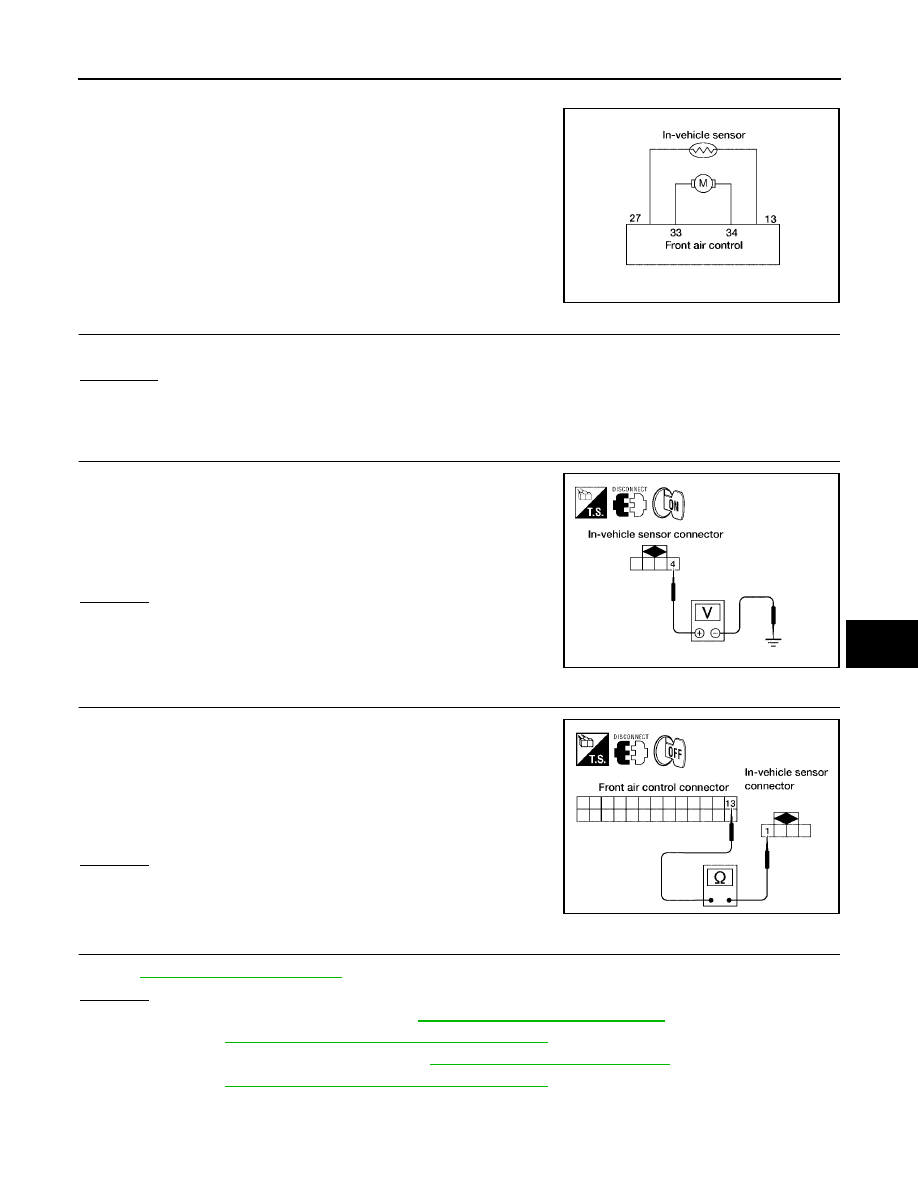

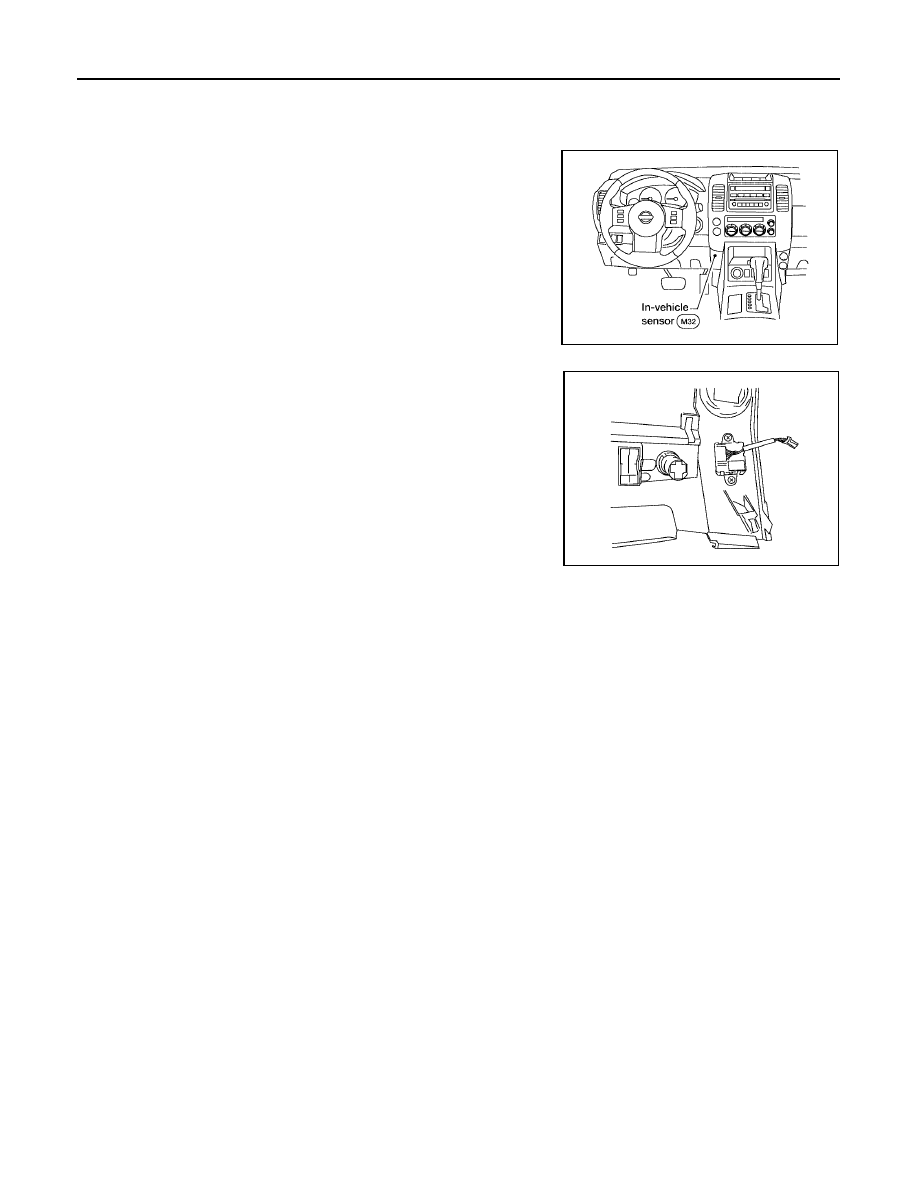

In-vehicle Sensor Circuit

EJS002XI

COMPONENT DESCRIPTION
In-vehicle Sensor

The in-vehicle sensor is located on instrument lower driver panel. It
converts variations in temperature of passenger compartment air
(drawn in through the integrated fan) into a resistance value. It is
then input into the front air control.

WJIA1145E

WJIA0606E

TROUBLE DIAGNOSIS

ATC-117

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2005 Pathfinder

DIAGNOSTIC PROCEDURE FOR IN-VEHICLE SENSOR

SYMPTOM: In-vehicle sensor circuit is open or shorted. (44 or 46 is
indicated on front air control as a result of conducting self-diagnosis.)

1.

CHECK IN-VEHICLE SENSOR CIRCUIT

Are diagnostic codes 44 or 46 present?

YES or NO

YES

>> GO TO 6.

NO

>> GO TO 2.

2.

CHECK VOLTAGE BETWEEN IN-VEHICLE SENSOR AND GROUND

1.

Disconnect in-vehicle sensor connector.

2.

Turn ignition switch ON.

3.

Check voltage between in-vehicle sensor harness connector
M32 terminal 4 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 5.

3.

CHECK CIRCUIT CONTINUITY BETWEEN IN-VEHICLE SENSOR AND FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector M49.

3.

Check continuity between in-vehicle sensor harness connector
M32 terminal 1 and front air control harness connector M49 ter-
minal 13.

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness or connector.

4.

CHECK IN-VEHICLE SENSOR

Refer to

ATC-119, "In-vehicle Sensor"

.

OK or NG

OK

>> 1. Replace front air control. Refer to

ATC-124, "FRONT AIR CONTROL"

.

2. Go to

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagnosis.

NG

>> 1. Replace in-vehicle sensor. Refer to

ATC-126, "IN-VEHICLE SENSOR"

.

2. Go to

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagnosis.

WJIA1146E

4 - Ground

: Approx. 5V.

LJIA0089E

1 - 13

: Continuity should exist.

WJIA1147E

ATC-118

TROUBLE DIAGNOSIS

2005 Pathfinder

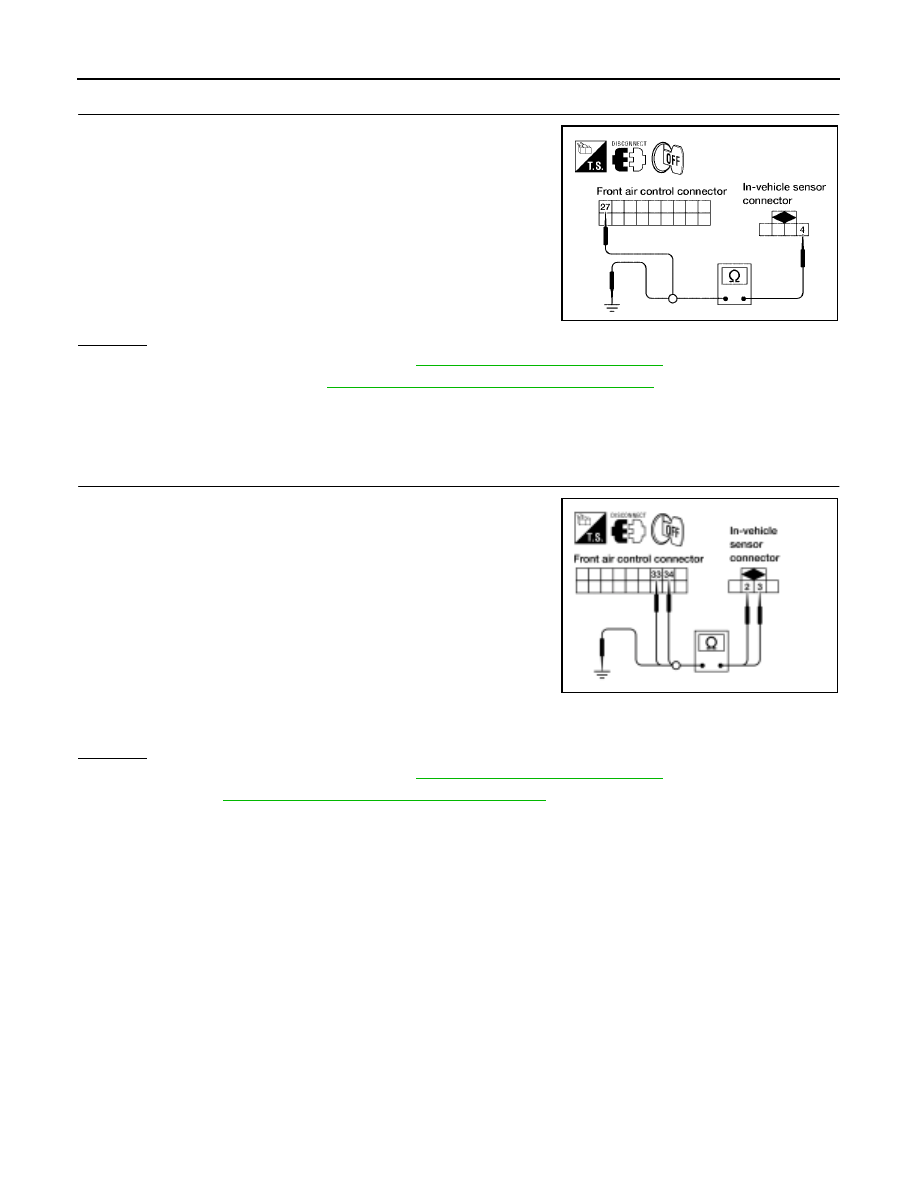

5.

CHECK CIRCUIT CONTINUITY BETWEEN IN-VEHICLE SENSOR AND FRONT AIR CONTROL

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector.

3.

Check continuity between in-vehicle sensor harness connector
M32 terminal 4 and front air control harness connector M50 ter-
minal 27.

4.

Check continuity between in-vehicle sensor harness connector
M32 terminal 4 and ground.

OK or NG

OK

>> 1. Replace front air control. Refer to

ATC-124, "FRONT AIR CONTROL"

.

2. Go to self-diagnosis

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagno-

sis.

NG

>> Repair harness or connector.

6.

CHECK CIRCUIT CONTINUITY BETWEEN IN-VEHICLE SENSOR MOTOR AND FRONT AIR CON-

TROL (SELF-DIAGNOSIS CODES 44 OR 46)

1.

Turn ignition switch OFF.

2.

Disconnect front air control connector and in-vehicle sensor con-
nector.

3.

Check continuity between in-vehicle sensor harness connector
M32 terminal 2 and 3 and front air control harness connector
M50 terminal 34 and 33.

4.

Check continuity between in-vehicle sensor harness connector
M32 terminal 2 and 3 and ground.

OK or NG

OK

>> 1. Replace front air control. Refer to

ATC-124, "FRONT AIR CONTROL"

.

2. Go to

ATC-50, "A/C System Self-diagnosis Function"

and perform self-diagnosis.

NG

>> Repair harness or connector.

4 - 27

: Continuity should exist.

4 - Ground

: Continuity should not exist.

WJIA1148E

2 - 34

: Continuity should exist.

3 - 33

: Continuity should exist.

2, 3 - Ground

: Continuity should not exist.

WJIA1149E
