Nissan Pathfinder. Manual - part 151

AV

VIDEO DISTRIBUTOR

AV-431

< ECU DIAGNOSIS INFORMATION >

[PREMIUM AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

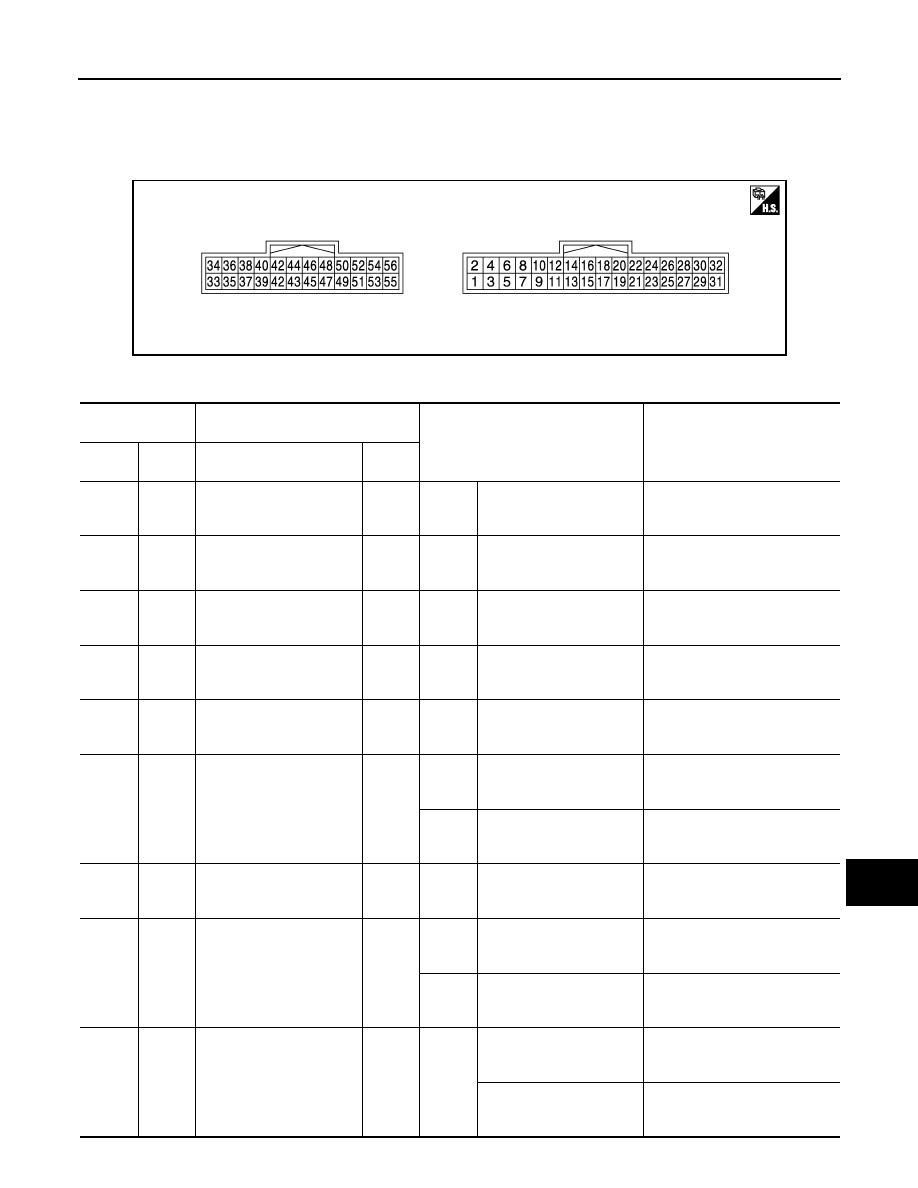

VIDEO DISTRIBUTOR

Reference Value

INFOID:0000000009174672

TERMINAL LAYOUT

PHYSICAL VALUES

JSNIA3024ZZ

Terminal

(Wire color)

Description

Condition

Reference value

(Approx.)

+

–

Signal name

Input/

Output

1

(B)

—

Ground

—

Ignition

switch

ON

—

0  V

2

(V)

Ground Battery power supply

Input

Ignition

switch

OFF

—

Battery voltage

3

(B)

—

Ground

—

Ignition

switch

ON

—

0  V

4

(W)

Ground ACC power supply

Input

Ignition

switch

ACC

—

Battery voltage

5

(BR)

Ground

Cont. ground for headrest
display unit RH

—

Ignition

switch

ON

—

0  V

6

(L)

Ground

ACC signal for headrest
display unit RH

Output

Ignition

switch

OFF

—

3.3  V

Ignition

switch

ACC

—

0  V

7

(SB)

Ground

Cont. ground for headrest
display unit LH

—

Ignition

switch

ON

—

0  V

8

(BR)

Ground

ACC signal for headrest
display unit LH

Output

Ignition

switch

OFF

—

3.3  V

Ignition

switch

ACC

—

0  V

9

(SB)

Ground

Image switch signal for
headrest display unit RH

Input

Ignition

switch

ON

When DVD, USB or front
AUX image is displayed on
headrest display unit RH.

0.5 V

When rear AUX image is
displayed on headrest dis-
play unit RH.

4.5 V

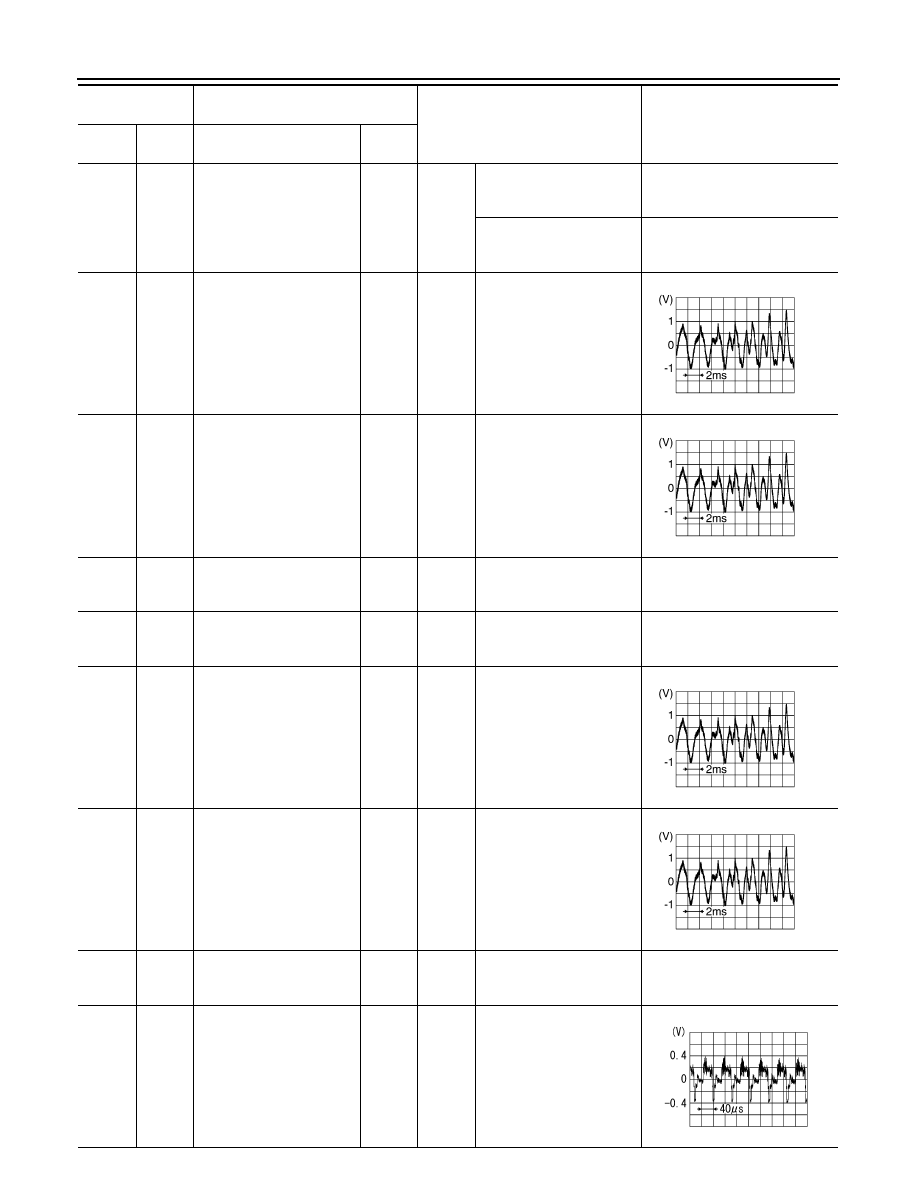

AV-432

< ECU DIAGNOSIS INFORMATION >

[PREMIUM AUDIO WITH NAVIGATION]

VIDEO DISTRIBUTOR

10

(L)

Ground

Image switch signal for
headrest display unit LH

Input

Ignition

switch

ON

When DVD, USB or front
AUX image is displayed on
headrest display unit LH.

0.5 V

When rear AUX image is
displayed on headrest dis-
play unit LH.

4.5 V

14

(R)

15

(G)

Headphone sound signal
RH for headrest display unit
RH

Output

Ignition

switch

ON

Output headphone sound
from headrest display unit
RH to headphone.

16

(B)

17

(W)

Headphone sound signal
LH for headrest display unit
RH

Output

Ignition

switch

ON

Output headphone sound
from headrest display unit
RH to headphone.

18

(V)

Ground

AV ground for headrest dis-
play unit RH

—

Ignition

switch

ON

—

0  V

19

(V)

Ground

AV ground for headrest dis-
play unit LH

—

Ignition

switch

ON

—

0  V

20

(B)

21

(G)

Headphone sound signal
RH for headrest display unit
LH

Output

Ignition

switch

ON

Output headphone sound
from headrest display unit
LH to headphone.

22

(W)

23

(R)

Headphone sound signal
LH for headrest display unit
LH

Output

Ignition

switch

ON

Output headphone sound
from headrest display unit
LH to headphone.

27

(W)

Ground

Composite image signal
ground for headrest display
unit RH

—

Ignition

switch

ON

—

0  V

28

(B)

Ground

Composite image signal for
headrest display unit RH

Output

Ignition

switch

ON

When DVD, USB, front
AUX or rear AUX image is
displayed on headrest dis-
play unit RH.

Terminal

(Wire color)

Description

Condition

Reference value

(Approx.)

+

–

Signal name

Input/

Output

SKIB3609E

SKIB3609E

SKIB3609E

SKIB3609E

SKIB2251J

AV

VIDEO DISTRIBUTOR

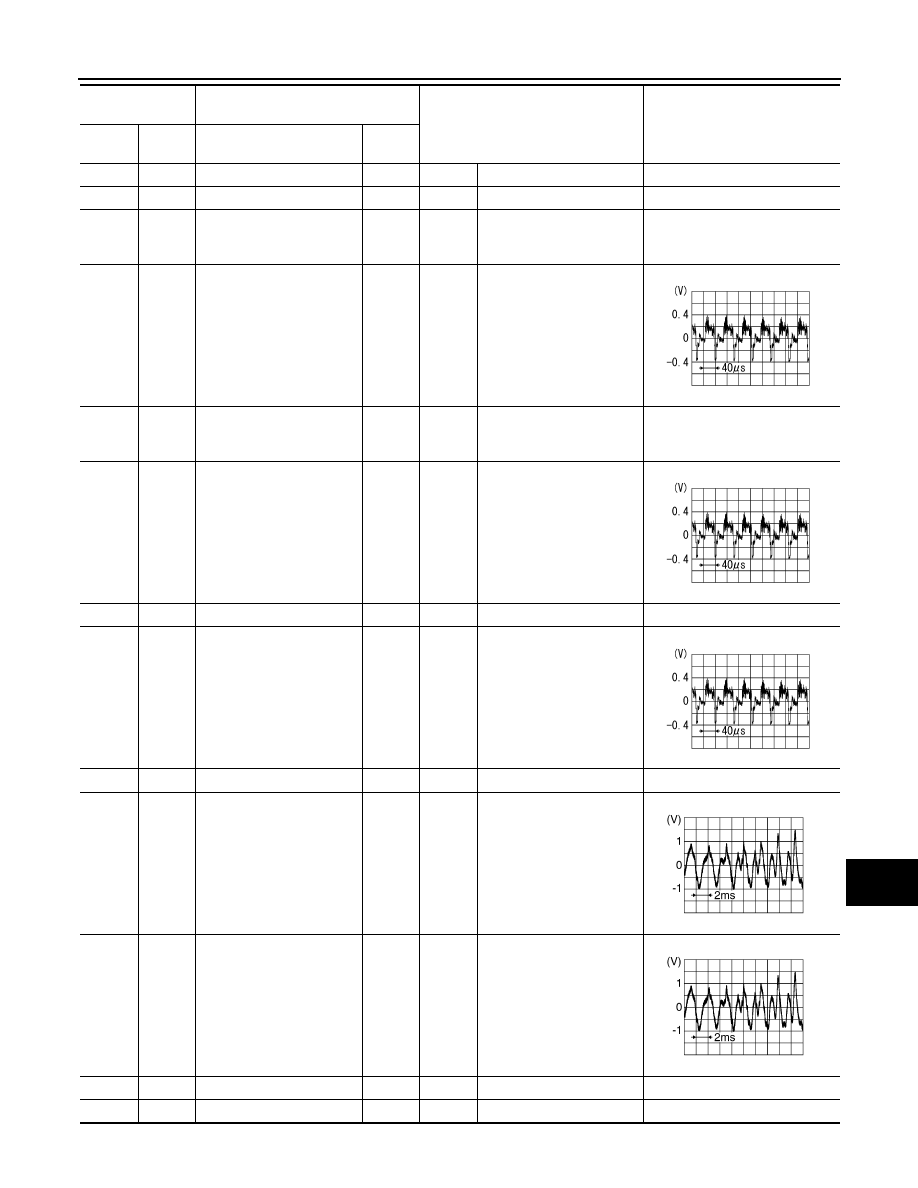

AV-433

< ECU DIAGNOSIS INFORMATION >

[PREMIUM AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

29

—

Shield

—

—

—

—

30

—

Shield

—

—

—

—

31

(P)

Ground

Composite image signal
ground for headrest display
unit LH

—

Ignition

switch

ON

—

0  V

32

(L)

Ground

Composite image signal for
headrest display unit LH

Output

Ignition

switch

ON

When DVD, USB, front
AUX or rear AUX image is
displayed on headrest dis-
play unit LH.

33

(W)

Ground

Composite image signal
ground

—

Ignition

switch

ON

—

0  V

34

(B)

Ground Composite image signal

Input

Ignition

switch

ON

When DVD, USB or front
AUX image is displayed on
headrest display unit LH or
RH.

35

—

Shield

—

—

—

—

40

(B)

39

(W)

AUX image signal

Input

Ignition

switch

ON

When rear AUX image is
displayed on headrest dis-
play unit LH or RH.

41

—

Shield

—

—

—

—

45

(W)

46

(R)

Sound signal LH

Input

Ignition

switch

ON

When DVD, USB or front
AUX mode is selected on
headrest display unit LH or
RH.

47

(B)

48

(G)

Sound signal RH

Input

Ignition

switch

ON

When DVD, USB or front
AUX mode is selected on
headrest display unit LH or
RH.

49

—

Shield

—

—

—

—

53

—

Shield

—

—

—

—

Terminal

(Wire color)

Description

Condition

Reference value

(Approx.)

+

–

Signal name

Input/

Output

SKIB2251J

SKIB2251J

SKIB2251J

SKIB3609E

SKIB3609E

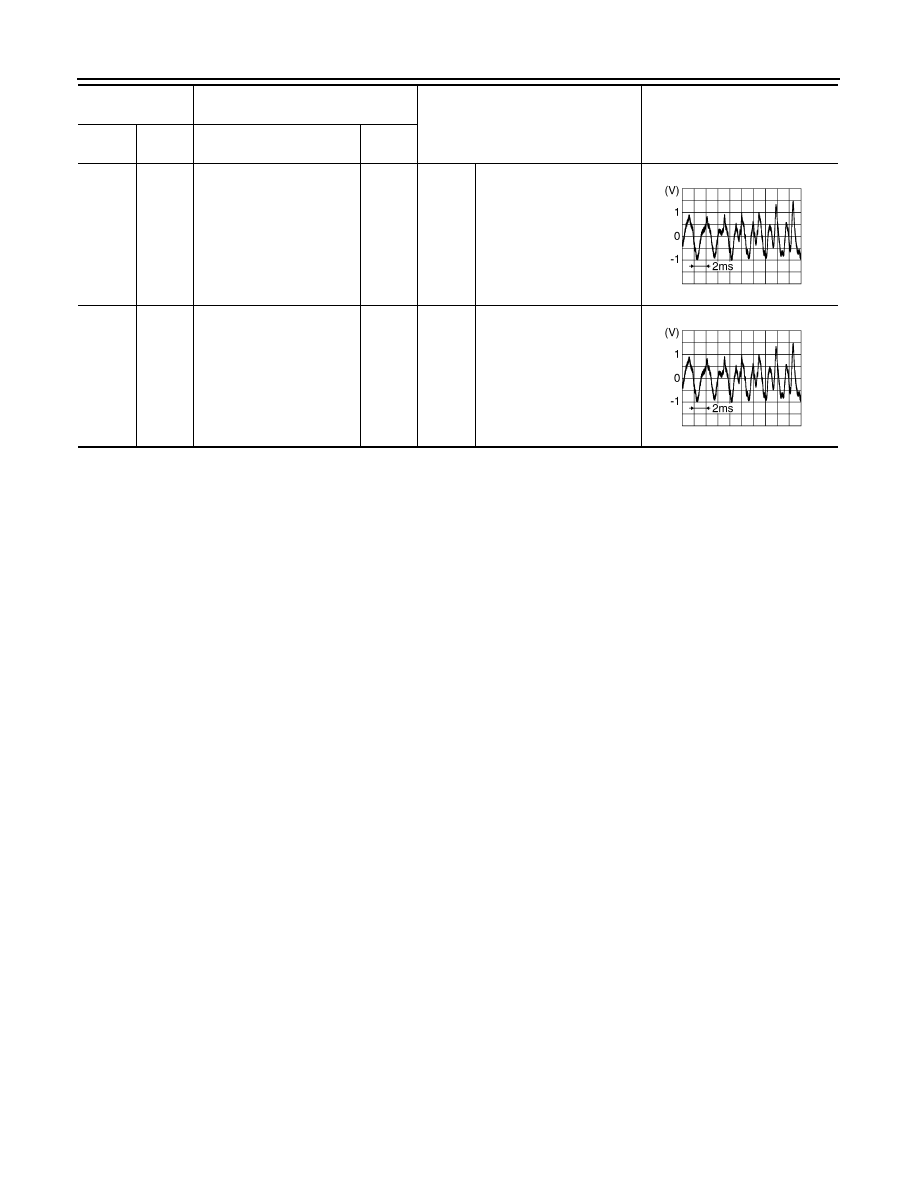

AV-434

< ECU DIAGNOSIS INFORMATION >

[PREMIUM AUDIO WITH NAVIGATION]

VIDEO DISTRIBUTOR

54

(B)

56

(W)

AUX sound signal LH

Input

Ignition

switch

ON

When rear AUX mode is
selected on headrest dis-
play unit LH or RH.

55

(R)

56

(W)

AUX sound signal RH

Input

Ignition

switch

ON

When rear AUX mode is
selected on headrest dis-
play unit LH or RH.

Terminal

(Wire color)

Description

Condition

Reference value

(Approx.)

+

–

Signal name

Input/

Output

SKIB3609E

SKIB3609E
