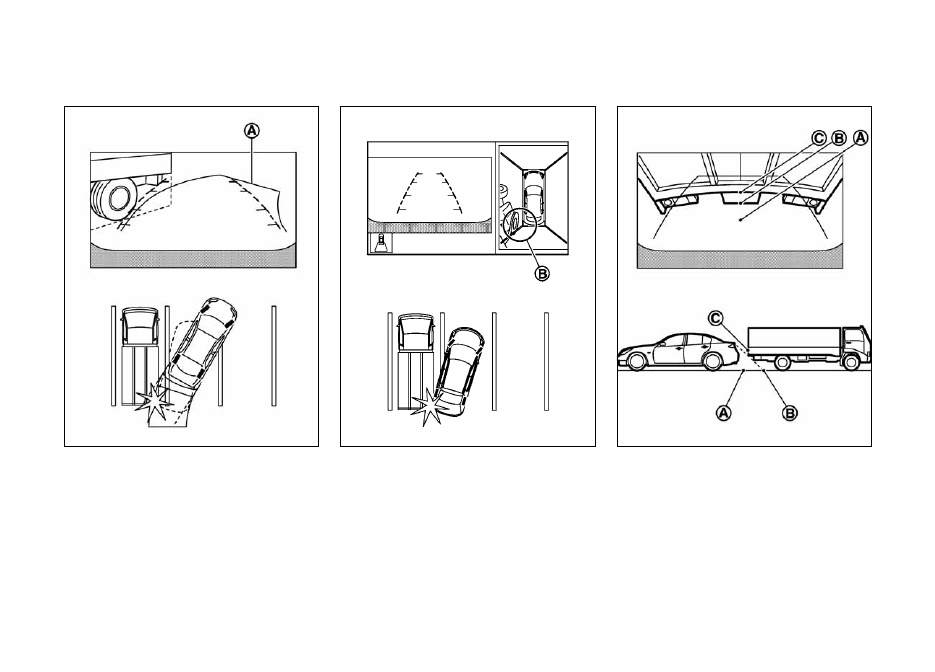

Приближение к выступающему предмету

Расстояние до точки

C, показанное на дисплее, выглядит

большим, чем до точки

B. Однако на самом деле расстоя-

ние до точки

C такое же, как и до точки A. Автомобиль

может задеть препятствие при движении задним ходом к
месту

A, если препятствие выступает за пределы факти-

ческой траектории движения.

В режиме вывода на экран вида «с высоты птичьего полета»
возможно наличие небольшого видимого расстояния

B

между автомобилем и препятствием.

Движение около выступающих предметов

Линии прогнозируемой траектории

A не касаются объектов

на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

4 - 13

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

Если рычаг переключения находится в положении P

•

(Движение) и скорость автомобиля менее примерно 8
км/ч, система MOD обнаруживает движущиеся объекты
в режиме вида назад. Система MOD не будет работать,
если открыта крышка багажника.

Система MOD не обнаруживает движущиеся объекты в ре-
жиме вида боковой части переднего плана. Символ MOD не
отображается на дисплее при этом виде.



ОПАСНОСТЬ

Система MOD ни в коем случае не отменяет необходимо-

•

сти соблюдать необходимые меры предосторожности
при вождении автомобиля, и не способна предотвра-
тить столкновение с препятствиями, окружающими
автомобиль. При маневрировании всегда пользуйтесь
наружными и внутренним зеркалами заднего вида и
предпринимайте обычные меры предосторожности при
движении задним ходом.

Система MOD не предназначена для обнаружения окру-

•

жающих неподвижных объектов.

тов около автомобиля во избежание его повреждения.
Эта система не обнаруживает небольшие предметы,
находящиеся ниже уровня бампера, и может не обнару-
жить объекты, расположенные слишком близко к бам-
перу или на земле.

Если бампер поврежден, смещен или деформирован, то

•

зона действия системы может измениться, что приведет
к неправильной оценке расстояния до препятствий или к
подаче ошибочных сигналов.

ВНИМАНИЕ

В салоне автомобиля должно быть как можно тише, чтобы
вы могли слышать звуковые сигналы.

ОБНАРУЖЕНИЕ ДВИЖУЩИХСЯ ОБЪЕКТОВ
(MOD)

Система обнаружения движущихся объектов (MOD) может
сообщать водителю о движущихся объектах вокруг автомо-
биля при выезде из гаражей, маневрировании на парковках
и в других обстоятельствах.
Система MOD обнаруживает движущиеся объекты с помо-
щью технологии обработки изображений, показываемых на
дисплее.
Система MOD работает при следующих условиях, когда на
дисплей выводится изображение с камеры:

Если рычаг переключения находится в положении P

•

(Стоянка) или N (Нейтраль) и автомобиль неподвижен,
система обнаруживает движущиеся объекты в режиме
обзора «с высоты птичьего полета». Система MOD не бу-
дет работать, если происходит перемещение наружного
зеркала заднего вида или открыта любая дверь.

Если рычаг переключения находится в положении D

•

(Движение) и скорость автомобиля менее примерно 8
км/ч, система MOD обнаруживает движущиеся объекты
в режиме вида вперед.

УГЛОВЫЕ ВСПОМОГАТЕЛЬНЫЕ
УЛЬТРАЗВУКОВЫЕ ДАТЧИКИ

Когда угол автомобиля приближается к препятствию при
включенном мониторе кругового обзора, на дисплее появля-
ется индикатор и звучит звуковой сигнал, включаемый ультра-
звуковым угловым датчиком, чтобы предупредить водителя.
Цвет индикатора углового ультразвукового датчика и харак-
тер звукового сигнала изменяются в зависимости от рас-
стояния до препятствия.
Следите за тем, чтобы угловые ультразвуковые датчики
(расположенные в облицовке переднего и заднего бампера)
не были закрыты грязью, снегом или льдом. Запрещается
использовать острые предметы при очистке ультразвуковых
датчиков. Если ультразвуковые датчики будут загрязнены,
точность их функционирования значительно снижается.
Звуковой сигнал и отображение индикатора ультра-
звукового датчика могут быть включены или вы-
ключены, а уровень громкости звукового сигнала и
радиус действия датчиков могут быть отрегулированы.
(См. раздел «Информационный дисплей автомобиля» главы
«2. Приборная панель и органы управления».)



ОПАСНОСТЬ

Угловые ультразвуковые датчики предназначены толь-

•

ко для подачи предупреждения водителю, но они не мо-
гут предотвратить контакт с препятствием.

Различные цвета индикатора угловых ультразвуковых

•

датчиков и линий расстояния на виде спереди/сзади
означают различное расстояние до препятствия.

Неблагоприятные погодные условия могут повлиять на

•

функционирование системы помощи при парковке. При
этом может уменьшиться радиус действия системы, а
также возможна подача ложных сигналов.

Данная система призвана помочь водителю обнаружить

•

присутствие достаточно больших неподвижных объек-

4 - 14

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

При наличии мигающего источника света.



–

При наличии мощного источника света, например,



–

включенных фар другого автомобиля или солнеч-
ного света.

При неправильной ориентации камеры, например,



–

когда наружное зеркало заднего вида сложено.

При наличии на линзе камеры грязи, капель воды



–

или снега.

Когда положение движущихся объектов на дисплее



–

не меняется.

Система MOD может обнаружить что-либо, вроде сте-

•

кающих по линзе камеры капель воды, белого дыма из
выхлопной трубы, движущихся теней и т.п.

Система MOD может работать не должным образом в

•

зависимости от скорости, направления движения, фор-
мы или расстояния до движущихся объектов.

Если детали вашего автомобиля, на которые крепится

•

камера, повреждены, смещены или деформированы, то
зона действия системы может измениться и система
MOD может не обнаружить объекты должным образом.

Желтая рамка

d

 отображается на каждом виде в режимах

обзора вперед и обзора назад.
Если система ультразвуковых датчиков подает звуковой
сигнал, то система MOD такой функцией не обладает.
Голубой символ MOD отображается на дисплее, если систе-
ма MOD работает. Серый символ MOD отображается на дис-
плее, если система MOD не работает.
Если система MOD выключена, то символ MOD

e

 не ото-

бражается.
Система MOD автоматически включается при следующих
условиях:

Если рычаг переключения находится в положении R (За-

•

дний ход).

При нажатии кнопки CAMERA для переключения из дру-

•

гих рабочих окон на изображение с камеры на дисплее.

Если скорость автомобиля снизится приблизительно до

•

8 км/ч.

Когда выключатель зажигания переведен в положение

•

OFF и затем снова возвращен в положение ON.

Система MOD может быть деактивирована на информаци-
онном дисплее автомобиля. См. раздел «Информационный
дисплей автомобиля» главы «2. Приборная панель и органы
управления».



ОПАСНОСТЬ

При слишком высоком уровне шума (например, при

•

большой громкости аудиосистемы или при открытом
окне автомобиля) вы можете не услышать предупре-
ждающий звуковой сигнал системы.

Возможности системы MOD будут ограничены в соот-

•

ветствии с окружающими условиями и находящимися
вокруг объектами, например:

При малой контрастности между фоном и движущи-



–

мися объектами.

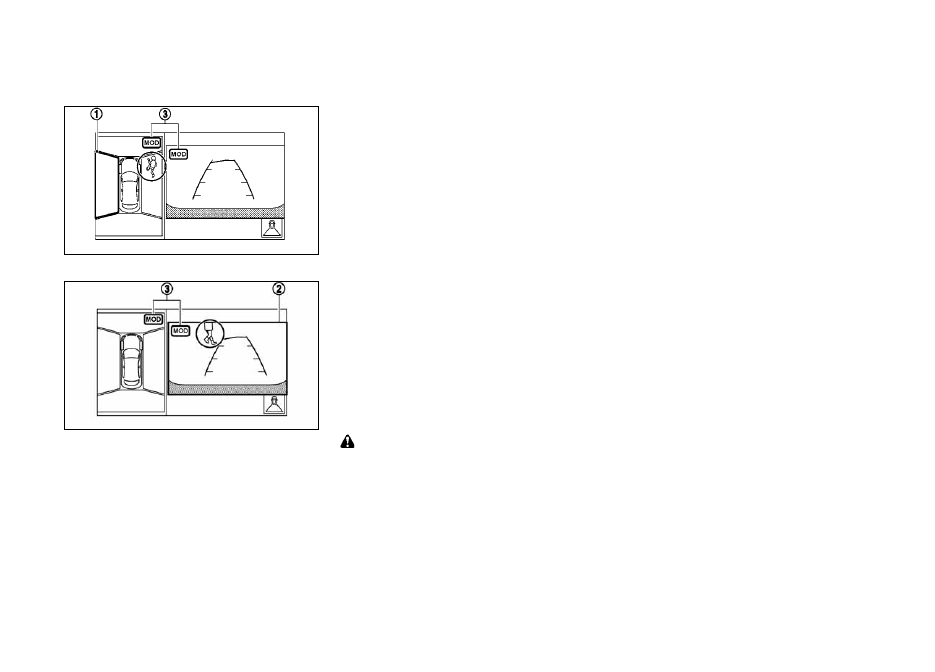

Вид «с высоты птичьего полета»

Вид вперед или вид назад

Если система MOD обнаруживает движущий-
ся объект поблизости от автомобиля, то в том ме-
сте на изображении, где обнаружен такой объект,
будет воспроизведена желтая рамка, и прозвучит звуковой
сигнал. Если система MOD продолжает обнаруживать дви-
жущиеся объекты, желтая рамка на дисплее сохраняется.
На виде «с высоты птичьего полета» желтая рам-
ка

c

 отображается на каждом изображении с

камеры (переднем, заднем, правом, левом) в
зависимости от того, где обнаружены движущиеся объекты.

4 - 15

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

к помутнению крышки объектива и искажению цвето-
передачи. Для чистки объектива камеры используйте
мягкую ткань, смоченную раствором нейтрального мою-
щего средства, а затем протрите объектив сухой мягкой
тканью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

Запрещается наносить полироль на объектив камеры.

•

При попадании полироли или воска на объектив камеры
промойте объектив при помощи мягкой чистой ткани,
смоченной раствором нейтрального моющего средства.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

Изображение на мониторе кругового обзора автомати-

•

чески вернется к предыдущему режиму через 3 минуты
после нажатия кнопки <CAMERA>, если рычаг селектора
автоматической коробки передач находится в любом по-
ложении, отличном от R (Задний ход).

При переключении режима обзора изображение может

•

появляться на дисплее с задержкой.

При очень высокой или очень низкой температуре экран

•

может отображать препятствия не очень четко. Это не
является признаком неисправности.

При попадании в объектив камеры сильного луча света

•

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.

•

Это не является признаком неисправности.

Цвет предметов на мониторе кругового обзора может

•

отличаться от действительного. Это не является призна-
ком неисправности.

Изображение предметов на мониторе может быть не-

•

четким, и их цвет может отличаться от действительного
при низком уровне освещенности. Это не является при-
знаком неисправности.

Резкость изображения в режиме обзора «с высоты пти-

•

чьего полета» может изменяться.

При попадании на объектив камеры заднего вида грязи,

•

дождя или снега изображение предметов на мониторе
кругового обзора может быть нечетким. Очистите объ-
ектив камеры.

Запрещается использовать для чистки объектива каме-

•

ры спирт, бензин и другие растворители. Это приведет

Включение или выключение системы MOD

Система MOD включается или выключается с помощью
меню настроек на информационном дисплее автомобиля.
См. раздел «Информационный дисплей автомобиля» главы
«2. Приборная панель и органы управления».

Неисправность системы MOD

Если на изображении присутствует оранжевый символ си-
стемы MOD, то эта система не работает должным образом.
Это не влияет на нормальное управление автомобилем, но
систему следует проверить на сервисной станции офици-
ального дилера NISSAN.

Техническое обслуживание камеры

При наличии на камере грязи, капель воды или снега си-
стема MOD не будет работать должным образом. Очистите
объектив камеры.
Омыватель камеры работает автоматически, если система
определяет загрязненность камеры во время движения ав-
томобиля. Через некоторое время омыватель прекращает
работу.

Яркость дисплея

Порядок регулировки яркости монитора кругового обзора
описан в отдельном Руководстве по эксплуатации системы
NissanConnect.
Запрещается выполнять регулировку при движении авто-
мобиля. Убедитесь в том, что стояночный тормоз надежно
затянут.
