4 - 4

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

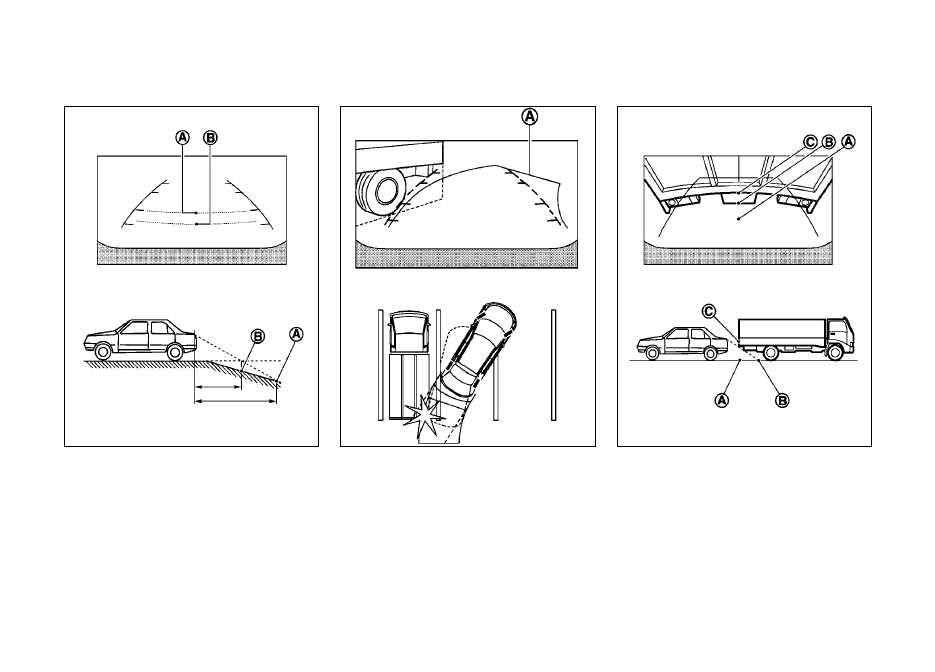

Движение задним ходом позади выступающих
предметов

Расстояние до точки

C, показанное на дисплее, выглядит

большим, чем до точки

B. Однако на самом деле расстоя-

ние до точки

C такое же, как и до точки A. Автомобиль

может задеть препятствие при движении задним ходом к
месту

A, если препятствие выступает за пределы факти-

ческой траектории движения.

Движение задним ходом около выступающих
предметов

Линии прогнозируемой траектории

A не касаются объектов

на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

Движение задним ходом на крутом спуске

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1,0 м до точки

A, однако фактическая точка на спуске,

удаленная на 1,0 м от автомобиля – это точка

B. Обратите

внимание, что любой предмет на спуске на самом деле рас-
положен дальше, чем это кажется на дисплее.

4 - 5

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

В условиях низкой освещенности и ночью изображение

•

предметов на мониторе может быть нечетким. Это не
является признаком неисправности.

В условиях низкой освещенности и ночью изображение

•

предметов на мониторе может быть нечетким.

При попадании на объектив камеры заднего вида грязи,

•

дождя или снега изображение предметов на мониторе
может быть нечетким. Очистите объектив камеры.

Запрещается использовать для чистки объектива каме-

•

ры спирт, бензин и другие растворители. Это приведет
к помутнению объектива и искажению цветопередачи.
Для чистки объектива камеры используйте мягкую
ткань, смоченную раствором нейтрального моющего
средства, а затем протрите объектив сухой мягкой тка-
нью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

Запрещается наносить полироль на объектив камеры.

•

При попадании полироли или воска на крышку объек-
тива камеры промойте ее при помощи мягкой чистой
ткани, смоченной раствором нейтрального моющего
средства.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

ВНИМАНИЕ

При переводе рычага переключения коробки передач в по-
ложение R (Задний ход) экран дисплея автоматически пере-
ключится в режим монитора заднего обзора. Однако при
этом вы можете продолжать слушать аудиосистему.

Для появления на экране изображения от камеры заднего
вида и для переключения дисплея в обычный режим работы
может потребоваться некоторое время после перевода ры-
чага переключения передач в положение R (Задний ход) или
после переключения из положения R (Задний ход) в другое
положение. Изображение предметов может быть искажено
до момента полного включения монитора заднего вида.

При слишком высокой или низкой температуре изображе-
ние предметов на мониторе может быть нечетким. Это не
является признаком неисправности.

При попадании в объектив камеры сильного луча света

•

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Вы можете заметить на предметах вертикальные линии.

•

Это может быть вызвано сильным отражением света от
бампера. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.

•

Это не является признаком неисправности.

Вы можете заметить на предметах вертикальные линии.

•

Это может быть вызвано сильным отражением света от
бампера. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.

•

Это не является признаком неисправности.

Цвет предметов на мониторе заднего вида может отли-

•

чаться от действительного.

НАСТРОЙКА ДИСПЛЕЯ

Без навигационной системы

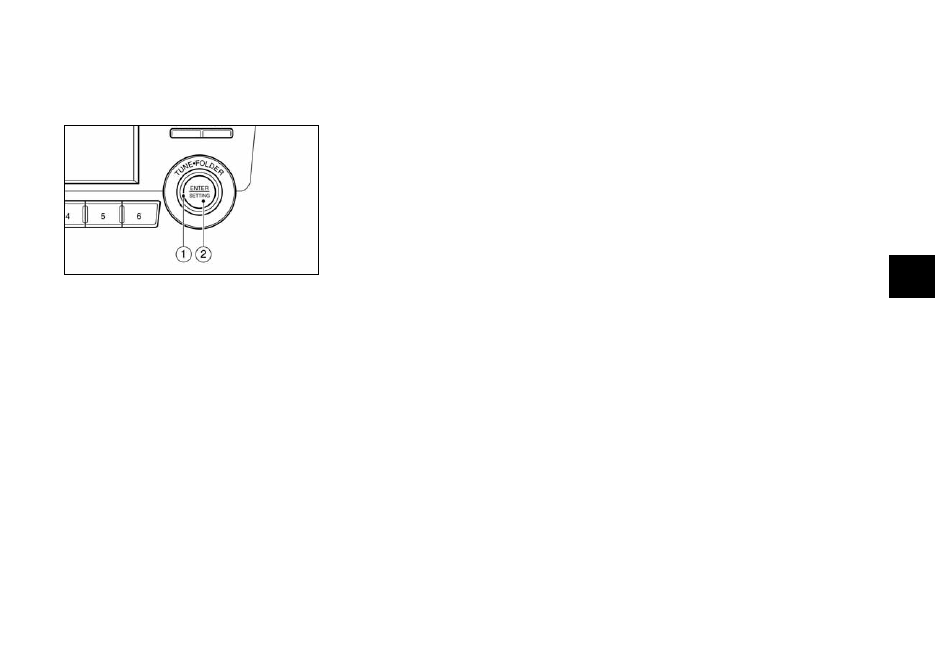

Для настройки монитора заднего обзора нажмите кнопку
ENTER/SETTING

d

 при включенном экране монитора задне-

го обзора. При каждом нажатии кнопки ENTER/SETTING

d



выбирается следующий пункт меню. Для настройки каждого
пункта меню вращайте ручку TUNE·FOLDER

c

.

Возможные пункты настройки

Яркость

•

Контрастность

•

Язык*

•

Пункты настройки исчезнут с экрана и дисплей вернется к
исходному экрану, если нажать кнопку ENTER/SETTING

d

,

когда выбран последний пункт настройки, или не произво-
дить никаких действий с экраном.

*:   Можно изменить только язык отображения предупре-

ждающих сообщений на экране камеры.

4 - 6

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

Имеются некоторые зоны, в которых система не сможет по-
казать препятствия. При включении переднего или заднего
обзора система может не обнаружить препятствия, располо-
женные на земле или находящиеся ниже бампера

c

. При

обзоре «с высоты птичьего полета» камера может не обна-
ружить высокое препятствие на стыке зон обзора

d

.

МОНИТОР КРУГОВОГО ОБЗОРА
(для некоторых вариантов
исполнения автомобиля)

Вид назад

•

На дисплее будет показана обстановка позади автомо-
биля.

Эта система призвана помочь водителю в таких ситуациях,
как постановка автомобиля на узкое парковочное место, или
«параллельная» парковка.

Автомобили, оборудованные навигационной системой

При положении ON выключателя зажигания нажмите кнопку
<CAMERA> или переведите рычаг селектора коробки пере-
дач в положение R (Задний ход), чтобы включить монитор
кругового обзора. На мониторе будет показано положение
автомобиля с различных точек обзора.

ПРИМЕЧАНИЕ

При первом включении угловые линии мигают желтым
цветом в течение трех секунд. Это не является признаком
неисправности, однако напоминает о том, чтобы быть вни-
мательным.

Возможные точки обзора:

Вид «с высоты птичьего полета»

•



На мониторе будет показана обстановка вокруг автомо-
биля.

Вид сбоку-спереди

•

На мониторе будет показана обстановка впереди и во-
круг колеса со стороны переднего пассажира.

Вид вперед

•



На дисплее будет показана обстановка перед автомоби-
лем.

4 - 7

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

Оберегайте камеры кругового обзора от ударных воз-

•

действий. Камеры являются прецизионными (высоко-
точными) устройствами. В противном случае может
нарушиться функционирование камеры кругового
обзора или возникнуть неисправность, которая может
привести к возгоранию или к поражению электрическим
током.

ВНИМАНИЕ

Старайтесь не поцарапать линзы, расположенные перед ка-
мерой, при очистке от снега или грязи.



ОПАСНОСТЬ

Система кругового обзора предназначена для исполь-

•

зования в дневное время суток. Не используйте систему
в условиях плохой освещенности.

Монитор кругового обзора повышает удобство управ-

•

ления автомобилем. Он не может полностью заменить
необходимые меры предосторожности, так как имеются
зоны, в которых система не может обнаружить присут-
ствие препятствий. В частности, непросматриваемыми
являются зоны по углам кузова автомобиля, где препят-
ствия не обнаруживаются ни на виде «с высоты птичье-
го полета», ни на видах спереди или назад. Прежде чем
начинать движение, обязательно проверьте обстановку
вокруг автомобиля через окна и при помощи зеркал за-
днего вида. Водитель всегда несет ответственность за
обеспечение безопасности при постановке автомобиля
на стоянку или выполнении других маневров.

Не пользуйтесь монитором кругового обзора при сло-

•

женных наружных зеркалах заднего вида, и убедитесь
в том, что крышка багажника закрыта, прежде чем на-
чинать движение автомобиля при помощи монитора за-
днего обзора.

Расстояние между предметами, видимое на мониторе

•

кругового обзора, отличается от действительного.

Камеры установлены над решеткой радиатора, зерка-

•

лами заднего вида и над задним регистрационным зна-
ком. Следите за тем, чтобы объективы камер не были
ничем закрыты.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеры.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.
