Nissan Murano Z52. Руководство - часть 1

0 - 2

Иллюстрированный указатель

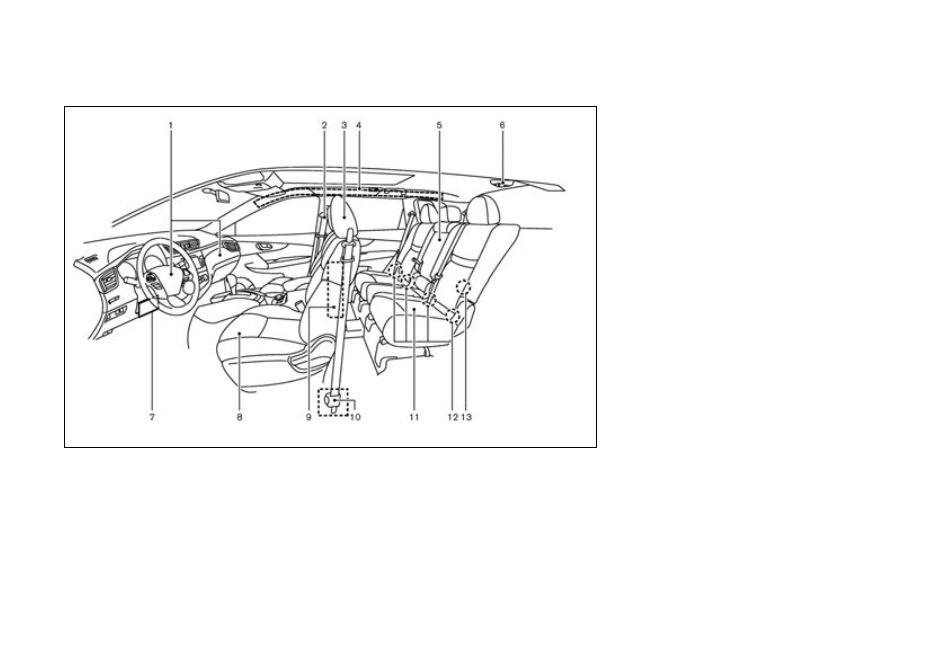

СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ
И ДОПОЛНИТЕЛЬНЫЕ УДЕРЖИВАЮЩИЕ СИСТЕМЫ (SRS)

1.  Фронтальные подушки безопасности (с. 1-28)

2.  Регулировочное устройство плечевой лямки ремня

безопасности по высоте (с. 1-10)

3.  Подголовники (с. 1-7)

4.  Шторки безопасности для защиты при боковом ударе и

переворачивании автомобиля (с. 1-28)

5.   Задний подлокотник (с. 1-7)

6.   Центральный ремень безопасности на заднем сиденье

(установлен на потолке) (с. 1-14)

7.   Подушка безопасности для защиты коленей водителя

(с. 1-29)

8.   Передние сиденья (с. 1-2)

9.   Боковая подушка безопасности, встроенная в спинку

переднего сиденья (с. 1-28)

10.  Преднатяжители ремней безопасности (с. 1-36)

11.  Задние сиденья (с. 1-5)

Установка детских удерживающих систем (с. 1-18)



–

Складывание спинки заднего сиденья (с. 1-6)



–

Электрический привод раскладывания спинки за-



–

днего сиденья* (с. 1-6)

12.  Крепления для установки детских удерживающих

устройств стандарта ISOFIX (с. 1-22)

13.  Места крепления верхней стропы для детских удержи-

вающих систем (с. 1-22)

*: для некоторых вариантов исполнения автомобиля

0 - 3

Иллюстрированный указатель



ВИД АВТОМОБИЛЯ СПЕРЕДИ

1.   Капот (с. 3-17)

2.   Очиститель и омыватель ветрового стекла

Выключатели (с. 2-29)



–

Жидкость омывателя ветрового стекла (с. 8-15)



–

3.   Вентиляционный люк в крыше* (с. 2-36)

4.   Электрические стеклоподъемники (с. 2-32)

5.   Буксирная проушина (с. 6-9)

6.   Камера переднего обзора* (с. 4-17)

7.   Ультразвуковой датчик системы помощи при парковке*

Монитор кругового обзора* (с. 4-17)



–

Ультразвуковая система помощи при парковке



–

(с. 5-39)

8.   Противотуманные фары (с. 2-28)

9.   Фары и указатели поворота (с. 2-26)

10.  Шины

Колеса и шины (стр. 8-29, 9-5)



–

 Замена поврежденного колеса (с. 6-2)



–

Табличка с информацией о шинах (с. 9-6)



–

11.  Наружные зеркала заднего вида (с. 3-29)

Боковые повторители указателей поворота (с. 2-28)



–

Камера бокового обзора* (с. 4-17)



–

12.  Двери

Ключи (c. 3-2)



–

Замки дверей (с. 3-3)



–

Система Intelligent Key (с. 3-5)



–

Охранная система (с. 3-16)



–

*:  для некоторых вариантов исполнения автомобиля

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 4

Иллюстрированный указатель

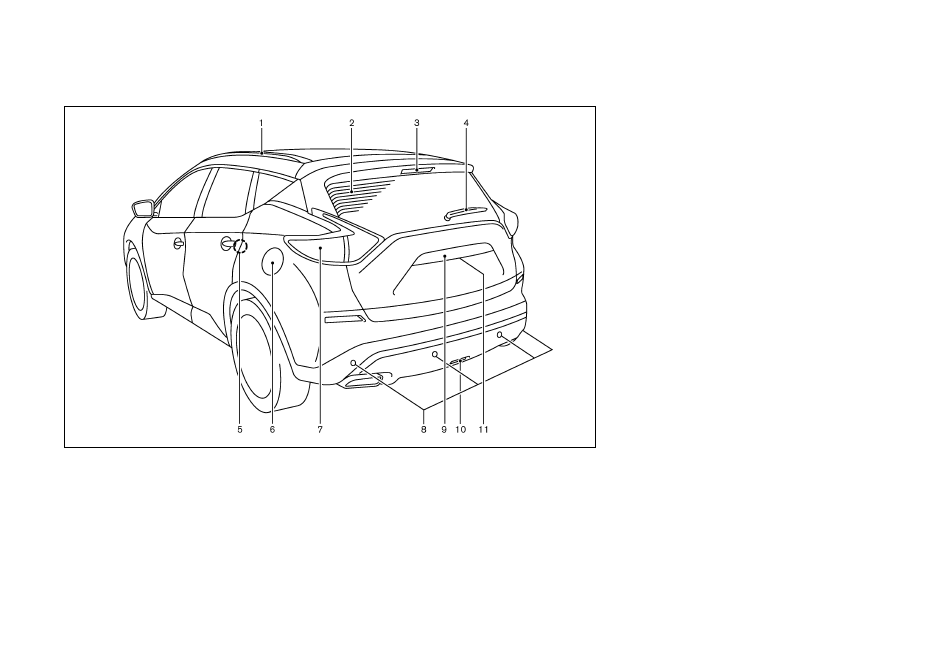

ВИД АВТОМОБИЛЯ СЗАДИ

1.  Рейлинги (с. 2-42)

2.   Электрообогреватель заднего стекла (с. 2-30)

3.   Центральный верхний стоп-сигнал (с. 8-21)

4.   Очиститель и омыватель заднего стекла

Выключатели (с. 2-29)



–

Жидкость омывателя стекла (с. 8-15)



–

5.   Блокировка замков задних пассажирских дверей

от открывания из салона автомобиля (с. 3-3)

6.   Крышка лючка заливной горловины топливного бака

(с. 3-26)

7.   Задний комбинированный фонарь (с. 8-21)

8.   Ультразвуковые датчики системы помощи при парковке

Монитор кругового обзора* (с. 4-17)



–

Ультразвуковая система помощи при парковке*



–

(с. 5-39)

9.   Дверь багажного отделения (с. 3-19)

Система Intelligent Key (с. 3-5)



–

10  Задний противотуманный фонарь (с. 2-28)

11.  Камера заднего вида* (с. 4-11, 4-17)

*: для некоторых вариантов исполнения автомобиля

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 5

Иллюстрированный указатель



ПАССАЖИРСКИЙ САЛОН

1.   Задний подлокотник (с. 1-7)

Задние подстаканники (с. 2-40)



–

2.   Крючок для одежды (со стороны водителя) (с. 2-41)

3.   Задние плафоны индивидуального освещения (с. 2-44)

4.   Солнцезащитные козырьки (с. 2-43, 3-30)

5.   Кнопка SOS (с. 1-38)

6.   Выключатель плафона освещения салона (с. 2-43) /

Плафоны направленного освещения (с. 2-44)

7.   Выключатель электропривода вентиляционного люка*

(с. 2-36)

8.   Держатель для очков (с. 2-40)

9.   Внутреннее зеркало заднего вида (с. 3-28)

10. Багажное отделение

Отделения для хранения мелких предметов (с. 2-38)



–

Крюки для крепления багажа (с. 2-41)



–

Шторка багажного отделения (с. 2-41)



–

11.  Развлекательная система для задних пассажиров**

12.  Вещевое отделение в центральной консоли (с. 2-39)

Электрическая розетка (с. 2-37)



–

Выключатель обогревателя заднего сидентя (с. 2-31)



–

Разъем USB* (с. 4-33)



–

13.  Выключатель системы восстановления запрограммиро-

ванной настройки места водителя* (3-28)

14.  Подлокотник двери

Выключатели стеклоподъемников (с. 2-32)



–

Выключатель центрального замка дверей (с. 3-4)



–

Переключатель регулировки наружных зеркал за-



–

днего вида (со стороны водителя) (с. 3-29)

*:  для некоторых вариантов исполнения автомобиля

**:  См. отдельное «Руководство по эксплуатации навигаци-

онной системы» (для некоторых вариантов исполнения
автомобиля).

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 6

Иллюстрированный указатель

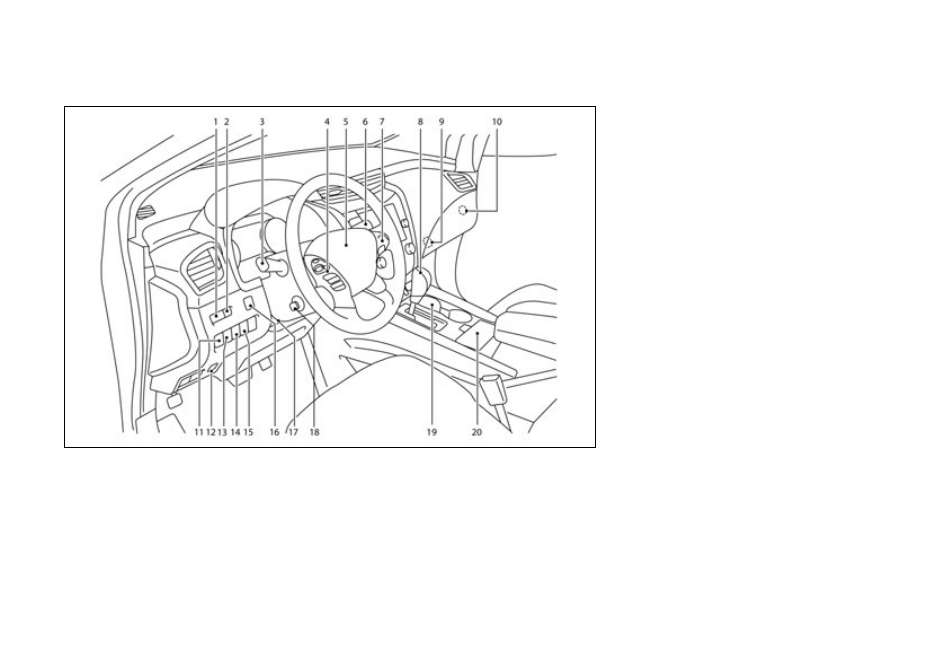

МЕСТО ВОДИТЕЛЯ

1.   Регулятор яркости подсветки панели управления

(с. 2-4)

2.   Кнопка TRIP RESET (обнуление показаний счетчика

пробега за поездку) (с. 2-2)

3.   Переключатель света фар и указателей поворота

(с.2-26) / Выключатель противотуманного освещения
(с. 2-28)

4.   Органы управления на рулевом колесе (левая сторона)

Панель управления аудиосистемой (стр. 4-47)



–

Управление навигационной системой**



–

Управление информационным дисплеем (с. 2-4)



–

Управление телефоном Hands-Free с функцией



–

Bluetooth

®

 (с. 4-49, 4-6 или **)

5.   Рулевое колесо (с. 3-27)

Звуковой сигнал (с. 2-31)



–

Фронтальная подушка безопасности водителя с. 1-28)



–

6.   Выключатель очистителя и омывателя (с. 2-29)

7.   Органы управления на рулевом колесе (правая сторона)

Управление системой круиз-контроля (стр. 5-32)



–

8.   Рычаг селектора бесступенчатой трансмиссии (с. 5-12)

9.   Главный выключатель электропривода двери багажного

отделения* (с. 3-20)

10.  Выключатель подушки безопасности переднего пасса-

жира* (с. 1-36)

11.  Выключатель обогревателя рулевого колеса* (с. 2-32)

12   Выключатель электропривода спинки заднего сиденья

(с. 1-6)

13.  Выключатель электронной системы динамической

стабилизации (ESP) (с. 5-16)

14.  Выключатель электропривода двери багажного отделе-

ния* (с. 3-20)

15.  Выключатель ECO (с. 5-35)



Выключатель обогревателя рулевого колеса* (с. 2-32)

16.  Выключатель омывателя фар (с. 2-27)

17.  Рычаг ручной регулировки наклона/вылета рулевого

колеса* (с. 3-27)

18.  Выключатель электрической регулировки наклона/вы-

лета рулевого колеса* (с. 3.25)

19.  Передние подстаканники (с. 2-38)

20.  Отделение разъемов для подключения медиа устройств

Разъем USB (с. 4-33)



–

Входной разъем для подключения внешнего ис-



–

точника сигнала (стр. 4-47)

*:   для некоторых вариантов исполнения автомобиля

**:  См. отдельное «Руководство по эксплуатации навигаци-

онной системы» (для некоторых вариантов исполнения
автомобиля).

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 7

Иллюстрированный указатель



ПАНЕЛЬ УПРАВЛЕНИЯ

1.   Боковая вентиляционная решетка (с. 4-26)

2.   Стрелочные указатели и приборы (с. 2-2) / Часы

(с. 2-25)

3.   Центральная вентиляционная решетка (с. 4-26)

4.   Выключатель аварийной световой сигнализации (с. 6-2)

5.   Аудиосистема* (с. 4-31 или **) / Навигационная система**

Монитор заднего вида* (с. 4-11)



–

Монитор кругового обзора* (с. 4-17)



–

6.   Фронтальная подушка безопасности переднего пасса-

жира (с. 1-28)

7.   Крышка блока предохранителей (с. 8-19)

8.   Рукоятка отпирания крышки лючка заливной горлови-

ны топливного бака (с. 3-26)

9.   Рукоятка отпирания капота (с. 3-17)

10.  Стояночный тормоз (с. 3-30)

11.  Подушка безопасности для защиты коленей водителя

(с. 1-29)

12.  Выключатель обогревателя заднего стекла (с. 2-30)

13.  Кнопочный выключатель зажигания (с. 5-7)

14.  Выключатели обогревателей сидений* (с. 2-31)/

Выключатели системы климат-контроля сидений (с. 2-31)

15.  Электрическая розетка (с. 2-37)

16.  Панель управления системой отопления и кондициони-

рования воздуха (с. 4-27)

17.  Перчаточный ящик (с. 2-39)

*:  для некоторых вариантов исполнения автомобиля

**:  См. отдельное «Руководство по эксплуатации навигаци-

онной системы» (для некоторых вариантов исполнения
автомобиля).

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 8

Иллюстрированный указатель

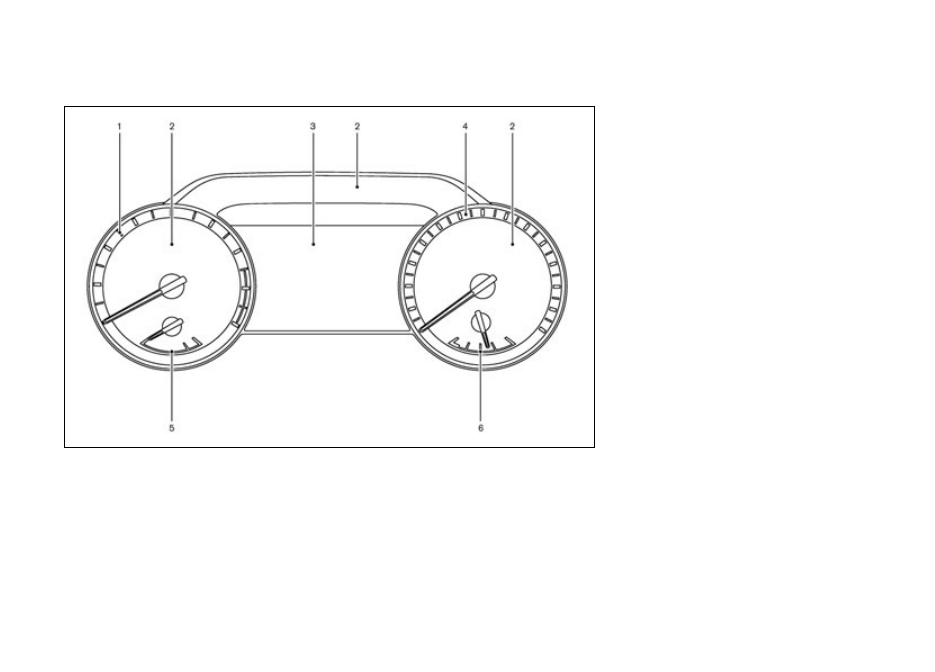

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ, СИГНАЛИЗАТОРЫ
И ИНДИКАТОРЫ

1.   Тахометр (с. 2-2)

2.   Индикаторы и сигнализаторы (с. 2-5)

3.   Информационный дисплей (с. 2-4)

Одометр/указатель пробега на две поездки (с. 2-2)



–

Запас хода по топливу (с. 2-3)



–

Индикатор яркости подсветки панели управления



–

(с. 2-4)

Индикатор положения рычага селектора бесступен-



–

чатой трансмиссии (CVT) (с. 2-4)

4.  Спидометр (с. 2-2)

5.   Указатель температуры охлаждающей жидкости двига-

теля (с. 2-2)

6.   Указатель уровня топлива (с. 2-3)

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах.

0 - 9

Иллюстрированный указатель

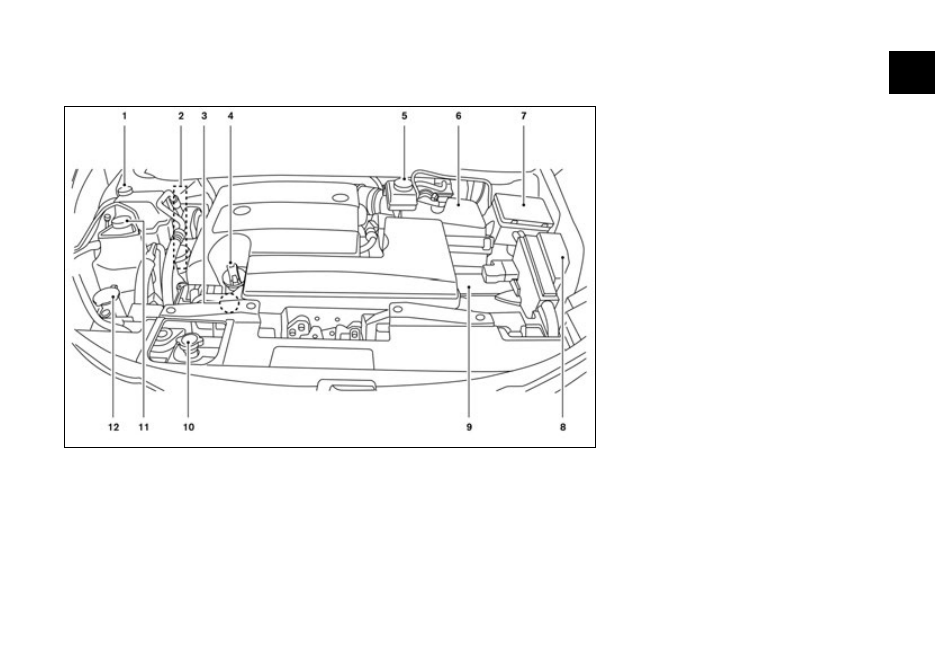

МОТОРНЫЙ ОТСЕК

ДВИГАТЕЛЬ VQ35DE

1.   Расширительный бачок системы охлаждения двигателя

(с. 8-6)

2.   Ремень привода навесных агрегатов (с. 8-10)

3.   Щуп для проверки уровня моторного масла (с. 8-7)

4.   Крышка заливной горловины для моторного масла

(с. 8-7)

5.   Бачок главного тормозного цилиндра (с. 8-12)

6.   Воздухоочиститель (с. 8-13)

7.   Блок плавких предохранителей (с. 8-19)

8.   Плавкие вставки (с. 8-19)

9.   Аккумуляторная батарея (с. 8-4, 8-16)

10.  Крышка радиатора (с. 8-6)

11.  Бачок усилителя рулевого управления (с. 8-13)

12.  Бачок омывателя ветрового стекла (стр. 8-15)

В скобках указаны страницы Руководства, где приведена
информация о соответствующих устройствах..
