Основные иллюстрации

0 - 7

Основные иллюстрации



Переключатели на рулевом колесе*

14.



Переключатель системы круиз-контроля (стр. 5-18)



Переключатель системы ограничения скорости движе-
ния (стр. 5-15)

Регулятор наружных зеркал заднего вида (стр. 3-12)

15.

Рукоятка отпирания лючка заливной горловины топлив-

16.

ного бака (стр. 3-11)

Рукоятка отпирания капота (стр. 3-10)

17.

Переключатель корректора фар (стр. 2-18)

18.

Выключатель ESP OFF* (стр. 5-30)

19.

Крышка блока предохранителей (стр. 8-21)

20.

Рычаг фиксатора рулевой колонки (стр. 3-12)

21.

Панель управления отопителем и кондиционером

22.

(стр. 4-2, 4-8)

Электрическая розетка (стр. 2-20)

23.

Подстаканники (стр. 2-22)

24.

Выключатель аварийной сигнализации (стр. 2-19)

25.

Сигнализатор непристегнутого ремня безопасности

26.

переднего пассажира/световой индикатор подушки
безопасности переднего пассажира (стр. 1-5, 1-14)

Выключатель фронтальной подушки безопасности

27.

переднего пассажира (стр. 1-15)

В скобках указаны страницы Руководства, где приведена
информация о соответствующих органах управления.

*   для некоторых вариантов исполнения автомобиля

**  Смотри отдельное Инструкция пользователя аудио-

и навигационной системы NISSAN Connect.

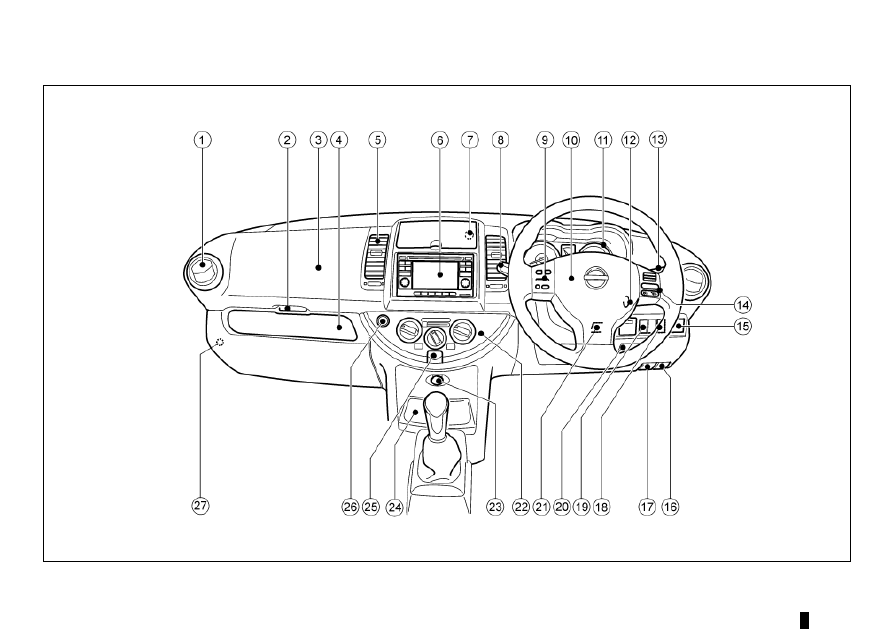

АВТОМОБИЛИ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ

Боковая вентиляционная решетка (стр. 4-2)

1.

Ручка открывания перчаточного ящика (стр. 2-21)

2.

Фронтальная подушка переднего пассажира (стр. 1-11)

3.

Отсек для мелких вещей (стр. 2-22)

4.

Центральные вентиляционные решетки (стр. 4-2)

5.

Аудиосистема* (стр. 4-10)

6.



Навигационная система **



Отсек для мелких вещей* (стр. 2-22)

Отсек для мелких вещей в центральной консоли

7.

(стр. 2-22)



Разъем для подключения внешнего источника аудиосиг-
нала (AUX)* (стр. 4-34)

Переключатель света фар и указателей поворота

8.

(стр. 2-16)

Переключатели на рулевом колесе*

9.

 Переключатель

на рулевом колесе* (стр. 4-38)



Переключатели аудиосистемы* (стр. 4-38)

Кожух подушки безопасности водителя/Кнопка звуко-

10.

вого сигнала (стр. 1-11/2-19)

Контрольно-измерительные приборы, световые сигна-

11.

лизаторы и индикаторы (стр. 2-2, 2-7)

Замок зажигания или выключатель зажигания*

12.

(стр. 5-6, 5-7)

Выключатель очистителя и омывателя ветрового стекла

13.

(стр. 2-13)

0 - 8

Основные иллюстрации

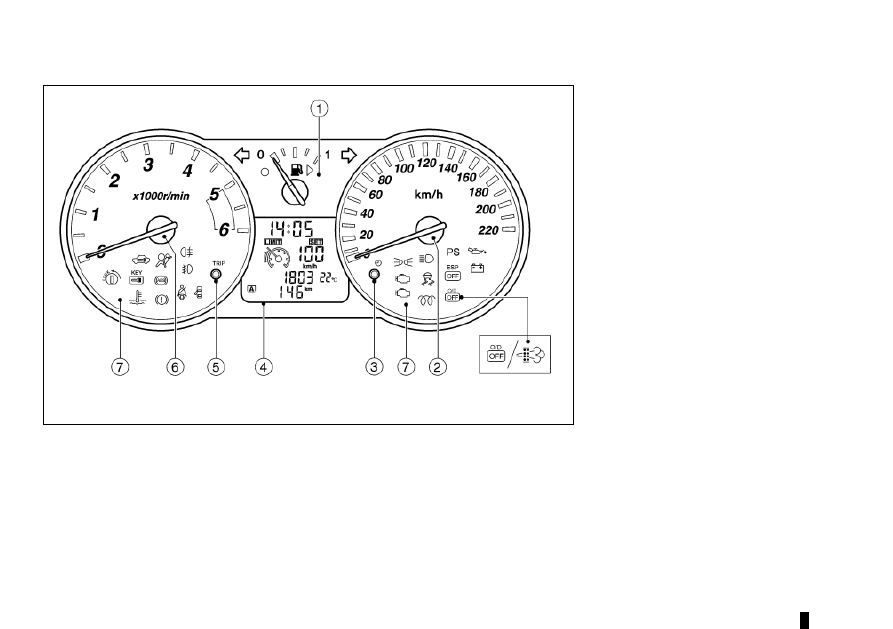

СТРЕЛОЧНЫЕ УКАЗАТЕЛИ И ПРИБОРЫ

5.   Кнопка TRIP (стр. 2-3)

6.   Тахометр (стр. 2-2)

7.   Световые сигнализаторы и индикаторы (стр. 2-7)

*   для некоторых вариантов исполнения автомобиля

1.   Указатель уровня топлива (стр. 2-2)

2.   Спидометр (стр. 2-2)

3.   Переключатель корректировки показаний часов

(стр. 2-3)/Переключатель настройки интервала для
замены масла (стр. 2-3)

4.   Дисплей панели приборов (жидкокристаллический)

(стр. 2-3)

0 - 9

Основные иллюстрации

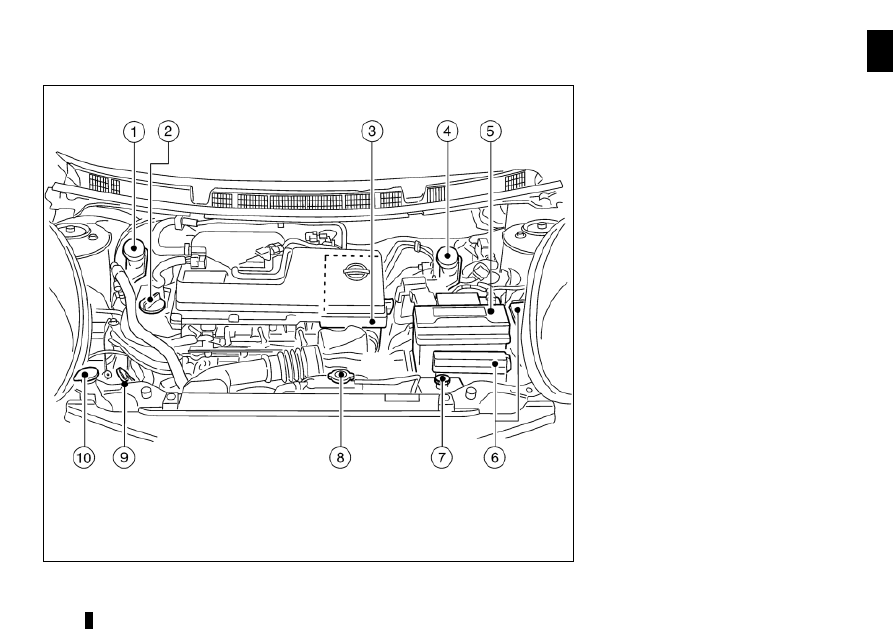

МОТОРНЫЙ ОТСЕК

ДВИГАТЕЛЬ CR14DE

1.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили с правосторонним управлени-
ем) (стр. 8-13)

2.   Крышка заливной горловины для моторного масла

(стр. 8-10)

3.   Воздушный фильтр (стр. 8-19)

4.   Бачок главного тормозного цилиндра и гидропривода

сцепления (автомобили с левосторонним управлением)
(стр. 8-13)

5.   Аккумуляторная батарея (стр. 8-15)

6.   Блок предохранителей/плавких вставок (стр. 8-21)

7.   Расширительный бачок системы охлаждения двигателя

(стр. 8-6)

8.   Пробка радиатора (стр. 8-6)

9.   Масляный щуп двигателя (стр. 8-9)

10. Бачок омывателя ветрового стекла и омывателя фар

(для некоторых вариантов исполнения автомобиля)
(стр. 8-14)
