Nissan Juke. Электросхемы

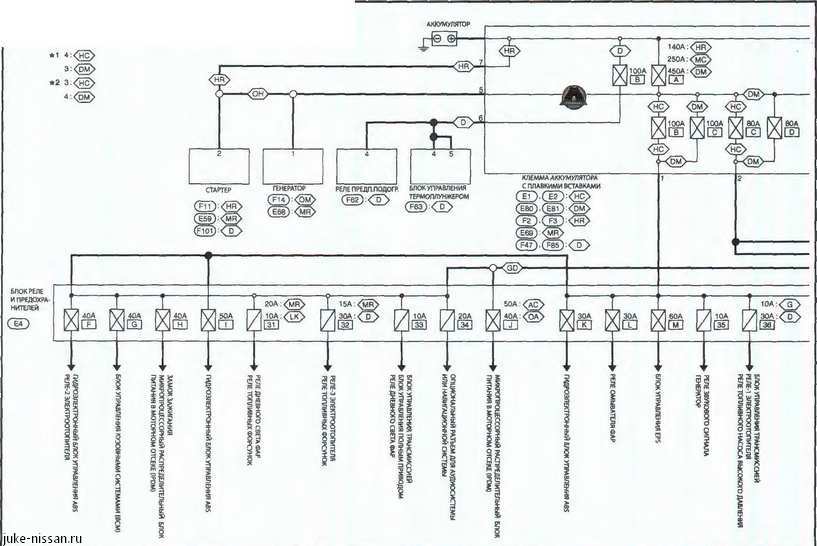

Распределение питания дополнительного оборудования

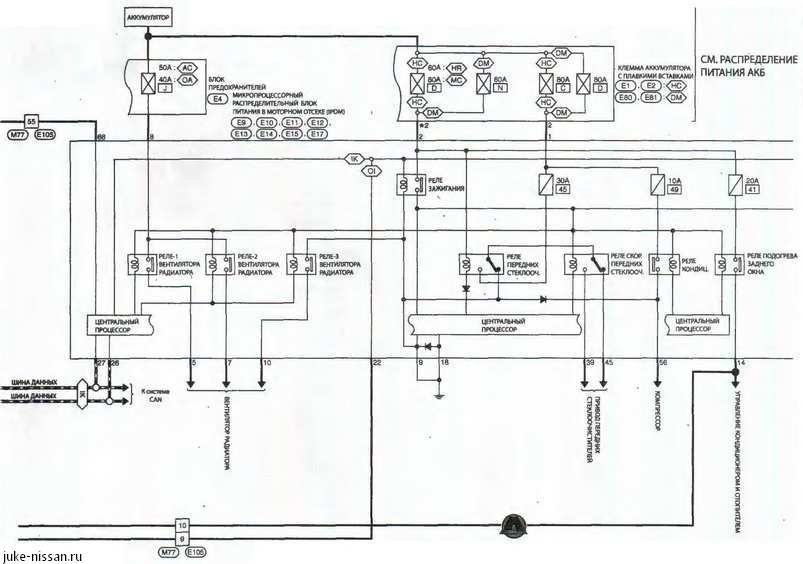

Распределение питания зажигания (часть 1)
Примечания к электросхемам
На схемах в символе
буквами
обозначены следующие параметры:
2W: версии с передним приводом (2WD)
4W: версии с полным приводом (4WD)
6S: версии с шестью динамиками
АА: версии с автоматической системой кондиционирования
АС: версии с системой кондиционирования
AL: версии с датчиком дождя и света
AM: версии с механической трансмиссией и ASCD
AS: версии с ASCD
AU: версии с аудиосистемой
С: версии с вариатором
СА: версии с шторками безопасности
CI: версии с вариатором без системы «Разумный Ключ»
D: версии с дизельным двигателем
DA: версии с дизельным двигателем и системой кондиционирования с ручным управлением
DD: версии с дизельным двигателем и системой дневного света фар
DL: версии с системой дневного света фар
DM: версии с бензиновым двигателем MR или дизелем с механической трансмиссией
ES: версии с ESP
FG: версии с передними противотуманными фарами G: версии с бензиновым двигателем
GD: версии с бензиновым двигателем и системой дневного света фар
НС: версии с двигателями HR или MR с вариатором
HF: версии с гарнитурой Hands Free для мобильного телефона
HR: версии с двигателем HR
HS: версии с подогревом сидений
IK: версии с системой «Разумный Ключ»
L: версии с левым расположением органов управления LI: версии с левым расположением органов управления без системы «Разумный Ключ»
LK: версии с левым расположением органов управления и дизельным двигателем
LM: версии с левым расположением органов управления и механической трансмиссией
МА: версии с системой кондиционирования с ручным управлением
МС: версии с двигателем MR и вариатором
MD: версии с подогревом наружных зеркал заднего вида
ММ: версии с двигателем MR и механической трансмиссией
MR: версии с двигателем MR
МТ: версии с механической трансмиссией
NV: версии с навигационной системой
ОА: версии без системы кондиционирования воздуха
ОВ: версии без разъема USB
ОС: версии без автоматической системы кондиционирования воздуха
OD: версии без системы дневного света фар
ОЕ: версии без ESP
ОН: версии с любыми двигателями, кроме HR
O1: версии без системы «Разумный Ключ»
ОМ: версии с любыми двигателями, кроме MR
ON: версии без навигационной системы
ОТ: версии без звуковой охранной сигнализации
OU: версии без аудиосистемы
R: версии с правым расположением органов управления
RM: версии с правым расположением органов управления и механической трансмиссией
TW: версии с системой звуковой охранной сигнализации
UC: версии с разъемом USB
WA: версии с опциональным разъемом сигнализации
XR: версии с левым или правым расположением рулевого управления с вариатором
