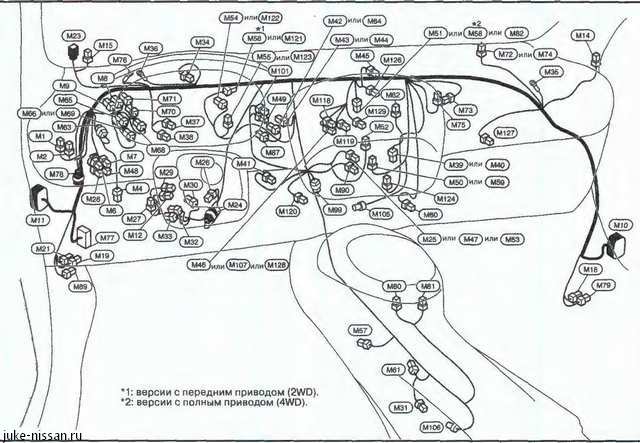

Nissan Juke. Главный жгут проводов
| № разъема | М1 | |
| Наименование разъема | Блок предохранителей (соединительный блок) | |
| Тип разъема | L01FW-MC | |
| Схема расположения выводов |
 |
|
| 1 | г | 3 |
| 1 | W | - |
| № разъема | М2 | |
| Наименование разъема | Блок предохрани гелей (соединительный блок) | |
| Тип разъема | M01FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | R | |
| № разъема | М4 | |
| Наименование разъема | Разъем шины данных | |
| Тип разъема | BD16FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 4 | В | - |
| 5 | В | - |
| 6 | L | |
| 7 | W | - |
| 8 | LG | - |
| 14 | Р | - |
| 16 | Y | - |
| № разъема | М6 | |
| Наименование разъема | Переключатель регулировки фар головного освещения | |
| Тип разъема | A04FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | В | - |
| 3 | V | - |
| 4 | GR | |
| № разъема | М7 | |
| Наименование разъема | Переключатель дистанционной регулировки наружных зеркал заднего вида | |
| Тип разъема | TK16FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | Р | - |
| 3 | V | - |
| 4 | LG | - |
| 5 | G | - |
| 6 | Y | - |
| 7 | BR | - |
| 9 | SB | - |
| 11 | Р | - |
| 12 | В | - |
| 13 | R | (версии с системой «Разумный Ключ») |
| 13 | L | (версии без системы «Разумный Ключ») |
| 15 | GR | - |
| 16 | V | - |
| № разъема | М8 | |
| Наименование разъема | Реле раскладывания наружных зеркал заднего вида | |
| Тип разъема | MS03FB-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | |
| 2 | V | - |
| 3 | W | - |
| 4 | SB | |
| 5 | GR | - |
| № разъема | М9 | |
| Наименование разъема | Реле складывания наружных зеркал заднего вида | |
| Тип разъема | MS03FB-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | V | - |
| 3 | R | - |
| 4 | Р | - |
| 5 | Y | - |
| № разъема | М10 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH40MW-CS15 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | G | - |
| 3 | SB | - |
| 4 | V | - |
| 13 | GR | |
| 14 | BR | - |
| 15 | L | - |
| 40 | LG | - |
| 41 | Y | - |
| 43 | V | - |
| 44 | V | - |
| 45 | LG | - |
| 46 | BR | - |
| 50 | P | - |
| 51 | В | - |
| 53 | В | - |
| 54 | R | - |
| 55 | W | - |
| № разъема | М11 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH40MW-CS15 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | W | - |
| 3 | W | - |
| 4 | V | - |
| 7 | R | - |
| 8 | G | - |
| 9 | LG | - |
| 10 | Y | - |
| 11 | GR | - |
| 12 | BR | - |
| 13 | В | - |
| 14 | L | - |
| 15 | Р | - |
| 40 | V | - |
| 41 | Р | - |
| 42 | GR | - |
| 43 | V | - |
| 44 | Р | - |
| 45 | G | - |
| 46 | Y | - |
| 47 | GR | - |
| 50 | LG | - |
| 52 | BR | - |
| 54 | R | - |
| 55 | W | - |
| № разъема | М12 | |
| Наименование разъема | Модуль блокировки рулевого колеса | |
| Тип разъема | TH08FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | 12 В блокировки рулевого колеса (механически) |
| 2 | Y | К-линия |
| 3 | W | Состояние 1 блокировки рулевого колеса |
| 5 | В | Масса |
| 6 | В | Масса |
| 7 | L | 12 В блокировки рулевого колеса (процессор) |
| 8 | Р | Состояние 2 блокировки рулевого колеса |
| № разъема | М14 | |
| Наименование разъема | Правый высокочастотный динамик | |
| Тип разъема | TK02FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | R | - |
| № разъема | М15 | |
| Наименование разъема | Левый высокочастотный динамик | |
| Тип разъема | TK02FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | GR | - |
| № разъема | М15 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS16FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | L | - |
| 6 | V | - |
| 7 | SB | - |
| 8 | V | - |
| 10 | W | - |
| 11 | BR | - |
| 12 | Y | - |
| 13 | V | - |
| 14 | Y | - |
| 15 | LG | - |
| 16 | L | - |
| № разъема | М19 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NS16FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | Y | - |
| 4 | W | - |
| 6 | SB | - |
| 7 | V | - |
| 8 | G | - |
| 10 | V | - |
| 11 | LG | - |
| 12 | W | - |
| 13 | R | - |
| 14 | G | - |
| 15 | L | - |
| 16 | G | - |
| № разъема | M20 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH40MW-CS15 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | G | - |
| 3 | W | - |
| 4 | V | - |
| 5 | V | - (версии с системой "Разумный Ключ") |
| 5 | G | - (версии без системы «Разумный Ключ») |
| 7 | R | - |
| 8 | BR | - |
| 9 | LG | - |
| 10 | Y | - |
| 11 | W | - |
| 12 | GR | - |
| 13 | В | - |
| 14 | L | - |
| 15 | P | - |
| 40 | LG | - |
| 41 | Y | |
| 42 | GR | - |
| 44 | V | - |
| 45 | LG | - |
| 46 | BR | - |
| 50 | P | - |
| 51 | GR | |
| 52 | BR | - |
| 54 | R | - |
| 55 | W | - |
| № разъема | М21 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH32FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 13 | W | - |
| 14 | LG | - |
| 15 | L | |
| 16 | Р | |
| 17 | LG | - |
| 18 | W | - |
| 19 | G | - |
| 20 | R | |
| 27 | Экра ниро ван | - |
| 28 | V | - |
| 29 | L | - |
| 30 | LG | |
| 32 | W | |
| № разъема | М22 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH40MW-CS15 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | |
| 2 | W | - |
| 3 | SB | - |
| 4 | V | - |
| 5 | V | - (версии с системой «Разумный Ключ») |
| 5 | G | - (версии без системы «Разумный Ключ») |
| 12 | В | - |
| 13 | W | - |
| 14 | GR | |
| 15 | L | - |
| 40 | V | - |
| 41 | Р | - |
| 42 | GR | - |
| 44 | Р | - |
| 45 | G | - |
| 46 | У | - |
| 50 | LG | - |
| 51 | В | |
| 52 | BR | |
| 54 | R | - |
| 55 | W | - |
| № разъема | М23 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NH10MW-CS10 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 9 | BR | - |
| 10 | Р | - |
| 11 | R | - |
| 12 | Экра ниро ван | - |
| 13 | G | - |
| 15 | В | |
| 16 | R | - |
| 17 | LG | - |
| 18 | В | - |
| № разъема | М24 | |
| Наименование разъема | Датчик ключа | |
| Тип разъема | TK06MGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | У | - |
| № разъема | М25 | |
| Наименование разъема | Блок управления электроотопителем | |
| Тип разъема | TH16FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | CAN-H |
| 2 | В | Масса |
| 3 | SB | Подача питания зажигания |
| 4 | Р | Сигнал распознавания подключения блока управления электроотопителем |
| 5 | R | Масса датчика окружающей среды |
| 9 | Р | CAN-L |
| 10 | У | Подача питания аккумуляторной батареи |
| 12 | GR | Сигнал датчика окружающей среды |
| 13 | L | Сигнал мотора системы вентиляции |
| 14 | У | Управляющий сигнал реле электроотопителя 1 |
| 15 | LG | Управляющий сигнал реле электроотопителя 2 |
| 16 | Р | Управляющий сигнал электроотопителя 3 |
| № разъема | М26 | |
| Наименование разъема | Усилитель антенны NATS | |
| Тип разъема | TH04FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Аккумулятор |
| 2 | Р | Таймер |
| 3 | В | Масса |
| 4 | LG | Данные |
| № разъема | М27 | |
| Наименование разъема | Подрулевой переключатель | |
| Тип разъема | TH16FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | Задний омыватель |
| 2 | GR | Вывод4 |
| 3 | W | Передний омыватель |
| 4 | SB | Зажигание |
| 5 | BR | Вывод 3 |
| 6 | В | Масса |
| 7 | V | Вывод 3 |
| 8 | L | Вывод 5 |
| 9 | R | Вход 2 |
| 10 | У | Вход 4 |
| 11 | Р | Вход 1 |
| 12 | W | Вывод 1 |
| 13 | LG | Вход 5 |
| 14 | G | Вывод 2 |
| № разъема | М28 | |
| Наименование разъема | Выключатель ESP | |
| Тип разъема | TH08FB-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | SB | |
| 2 | В | - |
| 3 | V | - |
| 4 | GR | - |
| № разъема | М29 | |
| Наименование разъема | Замок зажигания | |
| Тип разъема | M06FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | BR | - |
| 3 | R | - |
| 4 | Y | - |
| 5 | W | |
| № разъема | М30 | |
| Наименование разъема | Датчик угла поворота рулевого колеса | |
| Тип разъема | TH08FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | Масса |
| 2 | Р | CAN-L |
| 4 | LG | Зажигание |
| 5 | L | CAN-H |
| № разъема | М31 | |
| Наименование разъема | Выключатель индикатора стояночного тормоза | |
| Тип разъема | P01FB-A | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | SB | - |
| № разъема | M 32 | |
| Наименование разъема | Подрулевые переключатели (контактный диск) | |
| Тип разъема | TK06FY-EX-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 21 | SB | - |
| 22 | L | - |
| 23 | V | - |
| 28 | Y | - |
| 30 | Y/G | - |
| № разъема | M33 | |
| Наименование разъема | Подрулевые переключатели (контактный диск) | |
| Тип разъема | TK08FGY-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 24 | G | - |
| 25 | P | - |
| 26 | GR | - |
| 27 | Y | - |
| 31 | R | - |
| 32 | В | - |
| 33 | Экра ниро ван | - (версии с навигационной системой) |
| 33 | V | - (версии без навигационной системы) |
| 34 | LG | - |
| № разъема | М34 | |
| Наименование разъема | Комбинация приборов | |
| Тип разъема | TH40FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | CAN-H |
| 2 | P | CAN-L |
| 4 | Y | Сигнал скорости автомобиля (8-импульсный) |
| 6 | BR | Сигнал датчика уровня топлива |
| 7 | R | Сигнал системы подушек безопасности |
| 8 | P | Сигнал датчика превышения частоты вращения двигателя |
| 9 | W | Сигнал датчика ремня безопасности водителя |
| 10 | SB | Сигнал выключателя индикатора стояночного тормоза |
| 11 | G | Сигнал датчика уровня топлива |
| u | R | Сигнал повышения передачи ручного режима автоматической трансмиссии |
| 15 | L | Подача питания для дополнительного оборудования |
| 16 | W | Сигнал понижения передачи ручного режима автоматической трансмиссии |
| 18 | R | Сигнал охранной системы |
| 19 | GR | Сигнал датчика окружающей среды |
| 20 | R | Масса датчика окружающей среды |
| 21 | В | Масса |
| 22 | В | Масса |
| 23 | В | Масса |
| 24 | L | Масса датчика уровня топлива |
| 25 | В | Масса ESP |
| 27 | LG | Подача питания аккумуляторной батареи |
| 28 | GR | Сигнал зажигания |
| 29 | V | Сигнал датчика ремня безопасности переднего пассажира |
| 30 | R | Сигнал выключателя стоп-сигналов |
| 31 | Р | Усилитель автоматической системы кондиционирования, сигнал распознавания подключения блока управления электроотопителя |
| 36 | Y | Сигнал ручного режима |
| 37 | G | Сигнал неручного режима |
| 38 | Р | Сигнал генератора |
| 39 | Y | Сигнал датчика уровня масла |
| 40 | SB | Масса сигнала уровня масла |
| № разъема | М37 | |
| Наименование разъема | Блок управления ESP | |
| Тип разъема | TH08FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | CAN-L |
| 2 | L | CAN-H |
| 4 | LG | Зажигание |
| № разъема | М38 | |
| Наименование разъема | Блок управления ESP | |
| Тип разъема | L02FB-MC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 9 | R | Аккумулятор |
| 10 | В | Масса |
| № разъема | М39 | |
| Наименование разъема | Мотор вентилятора салона | |
| Тип разъема | TM02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | L | - |
| № разъема | М40 | |
| Наименование разъема | Мотор вентилятора салона | |
| Тип разъема | M02FW-GY-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | L | - (кроме версий с автоматической системой кондиционирования) |
| 2 | R | - (версии с автоматической системой кондиционирования) |
| № разъема | М41 | |
| Наименование разъема | Датчик температуры воздуха в салоне | |
| Тип разъема | A02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | Сигнал датчика J температуры воздуха в салоне |
| 2 | R | Масса датчика |
| № разъема | М42 | |
| Наименование разъема | Датчик впуска | |
| Тип разъема | TK02FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Сигнал датчика впуска |
| 2 | R | Масса датчика |
| № разъема | М43 | |
| Наименование разъема | Усилитель управления микроклиматом | |
| Тип разъема | C04FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | |
| 2 | В | |
| 3 | BR | |
| № разъема | M44 | |
| Наименование разъема | Усилитель управления микроклиматом | |
| Тип разъема | S06FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | |
| 2 | BR | - |
| 3 | В | |
| 4 | R | - |
| 5 | L | |
| № разъема | M45 | |
| Наименование разъема | Выключатель аварийной сигнализации | |
| Тип разъема | TK04FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - |
| 2 | SB | - |
| 3 | V | - |
| 4 | GR | - |
| № разъема | М46 | |
| Наименование разъема | Опциональный разъем для аудиосистемы | |
| Тип разъема | TH18FW-CS2 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | W | - |
| 3 | GR | - |
| 4 | LG | - |
| 5 | W | - |
| 7 | L | - |
| 9 | V | - |
| 11 | G | - |
| 12 | R | - |
| 13 | BR | - |
| 14 | Y | - |
| 19 | BR | |
| 20 | В | - |
| № разъема | М47 | |
| Наименование разъема | Управление отопителем | |
| Тип разъема | SEA09FB-SHA6 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | LG | - |
| 2 | W | - |
| 3 | R | - |
| 4 | Y | |
| 5 | L | |
| 6 | В | - |
| 7 | V | - |
| 8 | R | - |
| 9 | W | - |
| 10 | В | - |
| 15 | В | - |
| № разъема | М48 | |
| Наименование разъема | Выключатель режима полного привода | |
| Тип разъема | TK06FW-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | GR | - |
| 3 | В | - |
| 4 | V | - |
| 5 | G | - |
| 6 | R | - |
| № разъема | М49 | |
| Наименование разъема | Усилитель антенны NATS | |
| Тип разъема | TK04FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Аккумулятор |
| 2 | Р | Таймер |
| 3 | LG | Данные |
| 4 | В | Масса |
| № разъема | М50 | |
| Наименование разъема | Усилитель автоматической системы кондиционирования | |
| Тип разъема | TH40FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | LG | Сигнал датчика температуры в салоне автомобиля |
| 3 | V | Сигнал датчика впуска |
| 4 | GR | Сигнал датчика окружающей среды |
| 5 | Р | Сигнал датчика солнечного света |
| 6 | L | CAN-H |
| 7 | Р | CAN-L |
| 8 | W | Подача питания привода заслонки забора воздуха |
| 9 | Р | Сигнал распознавания подключения усилителя системы кондиционирования |
| 10 | R | Масса датчика |
| 11 | SB | Подача питания зажигания |
| 12 | Y | Подача питания аккумуляторной батареи |
| 13 | GR | Управляющий сигнал выходного транзистора |
| 14 | LG | Сигнал включения вентилятора климатической установки |
| 15 | Y | Сигнал включения кондиционера |
| 17 | BR | Управляющий сигнал 4 смесительной камеры |
| 18 | GR | Управляющий сигнал 3 смесительной камеры |
| 19 | W | Управляющий сигнал 2 смесительной камеры |
| 20 | L | Управляющий сигнал 1 смесительной камеры |
| 21 | G | Подача питания зажигания |
| 22 | SB | Сигнал привода заслонки забора воздуха |
| 30 | В | Масса |
| 35 | G | Управляющий сигнал рециркуляции |
| 36 | V | Управляющий сигнал забора свежего воздуха |
| 37 | R | Управляющий сигнал 4 выбора режимов |
| 38 | P | Управляющий сигнал 3 выбора режимов |
| 39 | Y | Управляющий сигнал 2 выбора режимов |
| 40 | V | Управляющий сигнал 1 выбора режимов |
| № разъема | M51 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | M04FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | R | - |
| 3 | Y | - |
| 4 | L | - |
| № разъема | М52 | |
| Наименование разъема | Управление системой кондиционирования (переключатель выбора режимов) | |
| Тип разъема | C04FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 16 | L | - |
| 17 | R | - |
| № разъема | М53 | |
| Наименование разъема | Управление системой кондиционирования | |
| Тип разъема | SEA09FB-SHA6 | |
| Схема расположения выводов |
 |
|
| 2 | 3 | |
| 1 | Y | - |
| 2 | SB | - |
| 3 | W | - |
| 4 | R | - |
| 5 | V | - |
| 6 | В | - |
| 7 | G | - |
| 8 | В | - |
| 9 | В | - |
| 10 | W | - |
| 11 | R | - |
| 12 | Y | - |
| 13 | L | - |
| 14 | LG | - |
| № разъема | М54 | |
| Наименование разъема | Привод заслонки забора воздуха | |
| Тип разъема | 98193-0001 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Подача питания привода заслонки забора воздуха |
| 2 | SB | Сигнал привода заслонки забора воздуха |
| 3 | R | Масса |
| 5 | G | Управляющий сигнал рециркуляции |
| 6 | V | Сигнал привода заслонки забора воздуха |
| № разъема | M55 | |
| Наименование разъема | Привод заслонки смесительной камеры | |
| Тип разъема | MAA06FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Управляющий сигнал смесительной камеры 2 |
| 2 | SB | Подача питания зажигания |
| 3 | BR | Управляющий сигнал смесительной камеры 4 |
| 4 | L | Управляющий сигнал смесительной камеры 1 |
| 6 | GR | Управляющий сигнал смесительной камеры 3 |
| № разъема | М58 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | S06FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | - |
| 2 | Y | - |
| 3 | Р | - |
| 4 | R | - |
| 5 | SB | |
| № разъема | M57 | |
| Наименование разъема | Селектор вариатора | |
| Тип разъема | TH16FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | В | - |
| 3 | BR | - |
| 4 | В | - |
| 5 | V | - |
| 6 | GR | - |
| 7 | Y | - |
| 8 | W | - |
| 9 | R | - |
| 10 | В | - |
| 11 | G | - |
| 12 | SB | - |
| 13 | G | - |
| № разъема | M58 | |
| Наименование разъема | Резистор вентилятора климатической установки | |
| Тип разъема | M04FBR-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | Y | - |
| 3 | R | - |
| 4 | W | - |
| № разъема | M59 | |
| Наименование разъема | Усилитель автоматической системы кондиционирования | |
| Тип разъема | TH40FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | CAN-H |
| 2 | В | Масса |
| 3 | Y | Подача питания аккумуляторной батареи |
| 6 | Р | Сигнал распознавания подключения усилителя системы кондиционирования |
| 7 | GR | Сигнал датчика окружающей среды |
| 9 | Р | Сигнал датчика солнечного света |
| 13 | G | Сигнал подачи питания зажигания |
| 14 | L | Управляющий сигнал вентиляции |
| 16 | V | Линейный сигнал привода заслонки |
| 17 | W | Подача питания привода заслонки |
| 19 | Y | Управляющий сигнал реле 1 электроотопителя |
| 20 | Р | Управляющий сигнал реле 3 электроотопителя |
| 21 | Р | CAN-L |
| 22 | В | Масса |
| 23 | SB | Подача питания зажигания |
| 26 | R | Масса датчика |
| 27 | LG | Сигнал датчика температуры салона автомобиля |
| 28 | V | Сигнал датчика впуска |
| 33 | Y | Сигнал включения кондиционера |
| 34 | R | Сигнал мотора вентилятора |
| 37 | В | Масса привода заслонки |
| 38 | LG | Сигнал включения вентилятора климатической установки |
| 39 | Y | Управляющий сигнал реле 2 электроотопителя |
| № разъема | М60 | |
| Наименование разъема | Розетка электропитания | |
| Тип разъема | P02FB-Z | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | В | - |
| № разъема | М61 | |
| Наименование разъема | Блок управления системой дополнительной пассивной безопасности | |
| Тип разъема | NH28FY-EX | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | Зажигание |
| 2 | В | Масса |
| 3 | У | DR 1 (+) |
| 4 | Y/G | DR 1 (-) |
| 6 | Y/R | AS1 (+) |
| 7 | Y/В | AS1 (-) |
| 18 | LG | ECZS (+) |
| 19 | V | ECZS (-) |
| 22 | Экра ниро ван | Экранирование |
| 23 | R | Индикатор подушек безопасности |
| 25 | G | Отключение сигнального устройства |
| 27 | SB | Активация |
| 28 | GR | Деактивация |
| 57 | L | Вывод информации о срабатывании подушек |
| 59 | L | CAN-H |
| 60 | Р | CAN-L |
| № разъема | N162 | |
| Наименование разъема | Модуль подушки безопасности переднего пассажира | |
| Тип разъема | TK02FY-EX-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y/R | - |
| 2 | Y/B | - |
| Ns разъема | М63 | |
| Наименование разъема | Диод | |
| Тип разъема | ET02-2W | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | R | - |
| № разъема | М64 | |
| Наименование разъема | Датчик впуска | |
| Тип разъема | C02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Сигнал датчика впуска |
| 2 | R | Масса датчика |
| № разъема | М65 | |
| Наименование разъема | Электронный блок управления кузовными системами (ВСМ) | |
| Тип разъема | TH40FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | L | Вывод подрулевых переключателей 5 |
| 3 | GR | Вывод по'друлевых переключателей 4 |
| 4 | BR | Вывод подрулевых переключателей 3 |
| 5 | G | Вывод подрулевых переключателей 2 |
| 6 | W | Вывод подрулевых переключателей 1 |
| 7 | GR | Датчик отпирания водительской двери |
| 9 | R | Выключатель стоп-сигналов |
| 10 | W | Выключатель подогрева заднего окна |
| 11 | L | Положение «АСС» замка зажигания (питание дополнительного оборудования) |
| 12 | GR | «Запирание» выключателя отпирания/ запирания дверей |
| 13 | BR | «Отпирание» выключателя отпирания/ запирания дверей |
| 14 | R | Серийная шина левого и правого датчиков |
| 16 | Р | Вывод индикатора состояния запирания дверей |
| 18 | V | Масса приемника |
| 19 | BR | Подача питания приемника системы доступа в автомобиль без ключа |
| 20 | G | Сигнальное устройство приемника системы доступа в автомобиль без ключа |
| 21 | Р | Усилитель антенны NATS |
| 22 | LG | Шина сигнализации |
| 23 | BR | Управление индикатором охранной системы |
| 24 | Y | Шина аппаратного ключа |
| 25 | LG | Усилитель антенны NATS |
| 26 | BR | Усилитель управления терморежимом |
| 27 | Y | Выключатель кондиционера |
| 28 | LG | Переключатель вентилятора климатической установки |
| 29 | SB | Выключатель аварийной сигнализации |
| 30 | L | Выключатель открывания двери багажного отделения |
| 32 | LG | Вывод 5 подрулевых переключателей |
| 33 | Y | Вывод 4 подрулевых переключателей |
| 34 | V | Вывод 3 подрулевых переключателей |
| 35 | R | Вывод 2 подрулевых переключателей |
| 36 | Р | Вывод 1 под рулевых переключателей |
| 37 | GR | Датчик ключа |
| 38 | R | Включение зажигания |
| 39 | L | CAN-H |
| 40 | Р | CAN-L |
| № разъема | М66 | |
| Наименование разъема | Электронный блок управления кузовными системами (ВСМ) | |
| Тип разъема | FEA09FW-FHA6-SA | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 56 | W | Вывод отпирания дверей |
| 57 | Р | Аккумулятор (предохранитель) |
| 58 | Р | Подача питания ламп освещения салона |
| 60 | BR | Управление лампами освещения салона |
| 63 | SB | Вывод индикатора системы кондиционирования |
| 64 | L | Подушки безопасности |
| 65 | Y | Аккумулятор (плавкая вставка) |
| 66 | Р | Подача питания аккумуляторной батареи |
| 67 | L | Подача питания зажигания |
| 68 | SB | Вывод отпирания задних дверей и двери переднего пассажира |
| 69 | V | Вывод запирания всех дверей |
| 70 | В | Масса |
| № разъема | М68 | |
| Наименование разъема | Электронный блок управления кузовными системами (ВСМ) | |
| Тип разъема | TH40FB-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | L | Вход 5 подрулевых переключателей |
| 3 | GR | Вход 4 подрулевых переключателей |
| 4 | BR | Вход 3 подрулевых переключателей |
| 5 | G | Вход 2 подрулевых переключателей |
| 6 | W | Вход 1 подрулевых переключателей |
| 9 | R | Выключатель 1 стоп-сигналов |
| 11 | R | Серийная шина левого и правого датчиков |
| 12 | GR | «Запирание» выключателя отпирания/ запирания дверей |
| 13 | BR | «Отпирание» выключателя отпирания/ запирания дверей |
| 15 | W | Выключатель подогрева заднего окна |
| 16 | Р | Вывод индикатора состояния запирания дверей |
| 17 | LG | Шина сигнализации |
| 18 | V | Масса приемника |
| 19 | BR | Подача питания приемника системы доступа в автомобиль без ключа |
| 20 | G | Сигнальное устройство приемника системы доступа в автомобиль без ключа |
| 21 | Р | Усилитель антенны NATS |
| 22 | W | RSSI приемника системы доступа в автомобиль без ключа |
| 23 | R | Управление индикатором системы охранной сигнализации |
| 24 | SB | Шина аппаратного ключа |
| 25 | LG | Усилитель антенны NATS |
| 26 | BR | Усилитель управления терморежимом |
| 27 | Y | Выключатель кондиционера |
| 28 | LG | Переключатель вентилятора климатической установки |
| 29 | SB | Выключатель аварийной сигнализации |
| 30 | L | Выключатель открывания двери багажного отделения |
| 31 | GR | Выключатель отпирания водительской двери |
| 32 | LG | Вывод 5 подрулевых переключателей |
| 33 | Y | Вывод 4 подрулевых переключателей |
| 34 | V | Вывод 3 подрулевых переключателей |
| 35 | R | Вывод 2 подрулевых переключателей |
| 36 | Р | Вывод 1 подрулевых переключателей |
| 37 | G | Датчик фиксатора |
| 39 | L | CAN-H |
| 40 | Р | CAN-L |
| № разъема | M69 | |
| Наименование разъема | Электронный блок управления кузовными системами (ВСМ) | |
| Тип разъема | FEA09FW-FHA6-SA | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 56 | Р | Подача питания лампы освещения салона |
| 57 | Р | Аккумулятор (предохранитель) |
| 58 | L | Подушки безопасности |
| 59 | V | Вывод центральной блокировки замков |
| 60 | V | Вывод левых указателей поворота |
| 61 | W | Вывод правых указателей поворота |
| 63 | BR | Управление лампами освещения салона |
| 64 | R | Допуск вращения коленчатого вала двигателя (версии с вариатором) |
| 64 | G | Датчик передачи заднего хода (версии с механической трансмиссией) |
| 65 | V | Вывод запирания всех дверей |
| 66 | W | Вывод отпирания водительской двери |
| 67 | В | Масса |
| 68 | L | Подача питания зажигания |
| 69 | Р | Подача питания аккумуляторной батареи |
| 70 | Y | Аккумулятор (плавкая вставка) |
| № разъема | М70 | |
| Наименование разъема | Электронный блок управления кузовными системами (ВСМ) | |
| Тип разъема | TH40FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 72 | SB | Вывод индикатора системы кондиционирования |
| 74 | V | Автоматическое раскладывание наружных зеркал заднего вида |
| 75 | LG | Датчик доступа водительской двери |
| 76 | Р | Датчик доступа двери переднего пассажира |
| 78 | Р | Антенна + водительской двери |
| 79 | V | Антенна - водительской двери |
| 80 | LG | Антенна + двери переднего пассажира |
| 81 | Y | Антенна -двери переднего пассажира |
| 82 | W | Антенна + заднего бампера |
| 83 | LG | Антенна -заднего бампера |
| 84 | BR | Антенна 1+ салона |
| 85 | GR | Антенна 1- салона |
| 86 | G | Антенна 2+ салона |
| 87 | R | Антенна 2- салона |
| 88 | V | Антенна + багажного отсека |
| 89 | LG | Антенна -багажного отсека |
| 90 | W | Питание подсветки кнопки зажигания |
| 91 | V | Индикатор режимов ACC/ON |
| 93 | GR | Зуммер системы «Разумный Ключ» |
| 94 | Y | Сигнальное устройство блокировки рулевого колеса |
| 95 | L | Подача питания блокировки рулевого колеса |
| 96 | BR | Управляющее реле режима АСС |
| 97 | SB | Управляющее реле стартера |
| 98 | Р | Управляющее реле зажигания (блок IPDM в моторном отсеке) |
| 99 | R | Управляющее реле зажигания (блок предохранителей) |
| 100 | LG | Нажимной выключатель |
| 101 | Y | Промежуточный выключатель сцепления (версии с механической трансмиссией) |
| 101 | Y | Подача питания зажигания №2 (версии с вариатором) |
| 102 | L | Датчик нейтрали (версии с механической трансмиссией) |
| 102 | L | Датчик нейтрали/ парковки (версии с вариатором) |
| 104 | SB | Подача питания селектора вариатора |
| 105 | V | Выключатель стоп-сигналов 2 |
| 106 | Y | Управляющее реле системой вентиляции |
| 107 | W | Состояние 1 блокировки рулевого колеса |
| 108 | Р | Состояние 2 блокировки рулевого колеса |
| № разъема | N171 | |
| Наименование разъема | Реле подогрева сидений | |
| Тип разъема | MS02FL-M2-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | |
| 2 | LG | - |
| 3 | G | - |
| 5 | V | - |
| № разъема | М72 | |
| Наименование разъема | Датчик солнечного света | |
| Тип разъема | K02FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | р | Сигнал датчика солнечного света |
| 2 | R | Масса датчика |
| № разъема | М73 | |
| Наименование разъема | Приемник доступа в автомобиль без ключа | |
| Тип разъема | TK04FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | Масса |
| 2 | G | Сигнал |
| 4 | BR | Питание |
| № разъема | М74 | |
| Наименование разъема | Датчик солнечного света | |
| Тип разъема | A02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1' | Р | Сигнал датчика солнечного света |
| 2 | R | Масса датчика |
| № разъема | М75 | |
| Наименование разъема | Приемник системы доступа в автомобиль без ключа | |
| Тип разъема | TH04FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 4 |
| 1 | V | Масса |
| 2 | G | Сигнал |
| 3 | W | RSSI |
| 4 | BR | Питание |
| № разъема | M77 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH80FW-CS16-TM4 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | |
| 3 | Y | - |
| 4 | V | - |
| 5 | W | - |
| 6 | P | - |
| 9 | R | - |
| 10 | R | - |
| 33 | W | - |
| 34 | LG | - |
| 35 | SB | - |
| 36 | В | - |
| 37 | P | - |
| 38 | Y | - |
| 39 | L | |
| 42 | LG | - |
| 43 | R | - |
| 44 | G | - |
| 45 | V | - |
| 46 | BR | - |
| 47 | Y | - |
| 48 | GR | - |
| 49 | G | - |
| 50 | LG | - |
| 52 | R | - |
| 53 | L | - |
| 54 | SB | - |
| 55 | P | - |
| 56 | P | - |
| 57 | W | - |
| 58 | LG | - |
| 59 | G | - |
| 60 | V | - |
| 61 | SB | - |
| 62 | Y | - |
| 62 | LG | |
| 63 | P | |
| 64 | G | |
| 65 | GR | - |
| 66 | Y | - |
| 67 | V | - |
| 68 | R | - |
| 69 | BR | - |
| 70 | V | - |
| 71 | R | - |
| 72 | GR | |
| 73 | R | |
| 74 | L | |
| 75 | LG | - |
| 76 | W | |
| 78 | LG | |
| 79 | V | - |
| 80 | LG | - |
| 81 | SB | - |
| 32 | Y | - |
| 83 | Р | - |
| 84 | G | |
| 85 | BR | - |
| 86 | LG | - |
| 90 | Экра ниро ван | - |
| 91 | Y | - |
| 92 | BR | - |
| 93 | L | - |
| 94 | R | - |
| 95 | Y | - (версии с системой «Разумный Ключ») |
| 95 | R | - (версии без системы «Разумный Ключ») |
| 96 | L | - |
| 97 | GR | |
| 98 | G | - |
| 99 | W | |
| 100 | LG | - |
| № разъема | M76 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | L02MB-MC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | W | - |
| № разъема | M79 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH12FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 4 | V | - |
| 5 | BR | - |
| 6 | L | - |
| 10 | V | - |
| 11 | LG | - |
| № разъема | М80 | |
| Наименование разъема | Выключатель подогрева левого сиденья | |
| Тип разъема | NS06FW-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | Y | - |
| 3 | Р | - |
| 4 | В | - |
| 5 | V | - |
| 6 | GR | - |
| № разъема | М81 | |
| Наименование разъема | Выключатель подогрева правого сиденья | |
| Тип разъема | NS06FBR-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | L | - |
| 3 | R | - |
| 4 | В | - |
| 5 | V | - |
| 6 | GR | - |
| № разъема | М82 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | M04FW-LC | |
| Схема расположения выводов |
 |
|
| '1 | 2 | 3 |
| 1 | L | - |
| 2 | GR | - |
| 3 | В | - |
| 4 | Y | - |
| № разъема | М83 | |
| Наименование разъема | Индикатор состояния запирания двери | |
| Тип разъема | TK02FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | р | |
| 2 | в | - |
| № разъема | М84 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NH10MW-CS10 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | Y | - |
| 4 | LG | - |
| 5 | G | - |
| 7 | LG | - |
| 8 | В | - |
| 9 | V | - |
| 10 | G | - |
| 11 | R | - |
| 12 | BR | - |
| 13 | GR | - |
| 18 | Y | - |
| 19 | R | - |
| 20 | L | - |
| 7 | LG | Зажигание |
| 10 | В | Масса |
| 11 | В | Масса |
| 12 | Р | CAN-L |
| № разъема | М84 | |
| Наименование разъема | Модуль аппаратного ключа | |
| Тип разъема | NS08FBR-CS | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | |
| 7 | SB | - |
| № разъема | М87 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH08FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | |
| 2 | Y | - |
| 3 | Р | - |
| 4 | R | - |
| 5 | SB | - |
| № разъема | M89 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | M02FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | SB | - |
| № разъема | М90 | |
| Наименование разъема | Модуль многофункционального дисплея | |
| Тип разъема | TH12FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | Аккумулятор |
| 5 | GR | - |
| 6 | L | CAN-H |
| № разъема | М99 | |
| Наименование разъема | Опциональный разъем (1) | |
| Тип разъема | TH12FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | LG | - |
| 3 | Р | - |
| 6 | BR | - |
| 8 | В | - |
| № разъема | М101 | |
| Наименование разъема | Кнопка зажигания | |
| Тип разъема | TK08FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | G | - |
| 4 | В | - |
| 5 | W | - |
| 6 | R | - |
| 7 | V | - |
| 8 | LG | - |
| № разъема | М105 | |
| Наименование разъема | Внутренняя антенна ключа (центр приборной панели) | |
| Тип разъема | RK02FL | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | BR | - |
| 2 | GR | - |
| № разъема | М106 | |
| Наименование разъема | Внутренняя антенна ключа (консоль) | |
| Тип разъема | RK02FL | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | - |
| 2 | R | - |
| № разъема | М107 | |
| Наименование разъема | Блок управления навигационной системой | |
| Тип разъема | TH18FW-CS2 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | W | Звуковой сигнал переднего левого динамика (+) |
| 3 | GR | Звуковой сигнал переднего левого динамика (-) |
| 4 | LG | Звуковой сигнал заднего левого динамика (+) |
| 5 | W | Звуковой сигнал заднего левого динамика (-) |
| 6 | G | Выключатель STRG (А) |
| 7 | L | АСС |
| 9 | V | Сигнал подсветки |
| 11 | G | Звуковой сигнал переднего правого динамика (+) |
| 12 | R | Звуковой сигнал переднего правого динамика (-) |
| 13 | BR | Звуковой сигнал заднего правого динамика (+) |
| 14 | Y | Звуковой сигнал заднего правого динамика (-) |
| 15 | Экра ниро ван | Выключатель STRG (масса) |
| 16 | R | Выключатель STRG (В) |
| 18 | Y | Сигнал скорости автомобиля (8-импульсный) |
| 19 | BR | Аккумуляторная батарея |
| 20 | В | Масса |
| № разъема | М110 | |
| Наименование разъема | Опциональный разъем (3) | |
| Тип разъема | TK06R/V-1V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Р | - |
| 2 | LG | - |
| 3 | LG | - |
| 4 | SB | - |
| 6 | В | - |
| № разъемf | М118 | |
| Наименование разъема | Блок управления навигационной системой | |
| Тип разъема | TH24FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 24 | В | EQ4 |
| 25 | G | Обратный сигнал |
| 34 | G | Сигнал микрофона |
| 35 | Р | VCC микрофона |
| 36 | Экра ниро ван | Экранирование микрофона |
| 41 | V | Сигнал изображения камеры |
| 42 | Экра ниро ван | Экранирование |
| 43 | LG | Подача питания камеры |
| 44 | L | Масса камеры |
| № разъема | №19 | |
| Наименование разъема | Блок управления навигационной системой | |
| Тип разъема | GT17S-8DS-HU | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 45 | В | Масса USB |
| 46 | W | Сигнал USB D- |
| 47 | G | Сигнал USB D+ |
| 48 | R | Сигнал V BUS |
| 49 | Y | Звуковой сигнал левого дополнительного динамика (+) |
| 50 | BR | Звуковой сигнал правого дополнительного динамика (+) |
| 51 | L | Масса дополнительных динамиков |
| 52 | Экра ниро ван | Экранирование |
| 53 | Экра ниро ван | Экранирование |
| № разъема | №20 | |
| Наименование разъема | Разъем для подключения дополнительного оборудования и USB | |
| Тип разъема | GT17S-8DS-HU | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | В | - |
| 2 | W | - |
| 3 | G | - |
| 4 | R | - |
| 5 | Y | - |
| 6 | BR | |
| 7 | L | - |
| 8 | Экра ниро ван | - |
| 9 | Экра ниро ван | - |
| № разъема | М121 | |
| Наименование разъема | Управление вентилятором | |
| Тип разъема | M04FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | L | |
| 3 | В | - |
| № разъема | М122 | |
| Наименование разъема | Привод впускной заслонки | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Линия (+) |
| 2 | V | Линия (-) |
| 3 | В | Масса |
| № разъема | M123 | |
| Наименование разъема | Привод заслонки смесительной камеры | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Линия (+) |
| 2 | V | Линия (-) |
| 3 | в | Масса |
| № разъема | M124 | |
| Наименование разъема | Привод заслонки выбора режимов | |
| Тип разъема | A03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | Линия (+) |
| 2 | V | Линия (-) |
| 3 | в | Масса |
| № разъема | M126 | |
| Наименование разъема | Индикатор отключения подушки безопасности переднего пассажира | |
| Тип разъема | TK02FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | G | |
| 2 | В | - |
| № разъема | М127 | |
| Наименование разъема | Выключатель модуля подушки безопасности переднего пассажира | |
| Тип разъема | CAA06FBR | |
| Схема расположения выводов |
 |
|
| 1 | 2 | з |
| 3 | в | |
| 5 | GR | - |
| 6 | SB | - |
| № разъема | M128 | |
| Наименование разъема | Аудиосистема | |
| Тип разъема | TH18FW-CS2 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 2 | W | Звуковой сигнал левого переднего динамика (+) |
| 3 | GR | Звуковой сигнал левого переднего динамика (-) |
| 4 | LG | Звуковой сигнал левого заднего динамика (+) |
| 5 | W | Звуковой сигнал левого заднего динамика (-) |
| 6 | G | Выключатель STRG (А) |
| 7 | L | АСС |
| 9 | V | Сигнал подсветки |
| 11 | G | Звуковой сигнал правого переднего динамика (+) |
| 12 | R | Звуковой сигнал правого переднего динамика (-) |
| 13 | BR | Звуковой сигнал правого заднего динамика (+) |
| 14 | Y | Звуковой сигнал правого заднего динамика ( -) |
| 15 | V | Выключатель STRG (масса) |
| 16. | R | Выключатель STRG (В) |
| 17 | SB | Шина аппаратного ключа |
| 18 | Y | Сигнал скорости автомобиля (8-импульсный) |
| 19 | BR | Аккумуляторная батарея |
| 20 | В | Масса |
| № разъема | М129 | |
| Наименование разъема | Аудиосистема | |
| Тип разъема | TH12FW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 21 | В | EQ1 |
| 26 | В | EQ3 |
| 27 | G | Сигнал микрофона |
| 28 | Экра ниро ван | Экранирование |
| 29 | R | VCC микрофона |
| № разъема | М201 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | NH10FW-CS10 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | - |
| 2 | GR | - |
| 4 | W | - (версии с двигателем HR без ASCD) |
| 4 | О | - (версии с ASCD или дизельным двигателем) |
| 5 | G | - |
| 7 | GR | - |
| 8 | В | - |
| 9 | V | - |
| 10 | G | - |
| 11 | R | - |
| 12 | BR | - |
| 13 | GR | - |
| 18 | Y | - |
| 19 | R | - |
| 20 | L | - |
| № разъема | М202 | |
| Наименование разъема | Датчик положения педали тормоза | |
| Тип разъема | M02FBR-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | о | - |
| 2 | G | - |
| № разъема | М203 | |
| Наименование разъема | Датчик положения педали акселератора | |
| Тип разъема | RH06FB | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | R | - |
| 3 | G | - |
| 4 | V | - |
| 5 | BR | - |
| 6 | GR | - |
| № разъема | M204 | |
| Наименование разъема | Выключатель тормозов | |
| Тип разъема | M02FBR-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | G | - |
| № разъема | М205 | |
| Наименование разъема | Выключатель стоп-сигналов | |
| Тип разъема | M02FB-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | L | - |
| 2 | R | - |
| № разъема | М206 | |
| Наименование разъема | Датчик положения педали сцепления | |
| Тип разъема | M02FBR-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | GR | - |
| 2 | В | - |
| № разъема | М207 | |
| Наименование разъема | Датчик положения педали сцепления | |
| Тип разъема | M02FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | GR | - |
| 4 | В | - |
| № разъема | M208 | |
| Наименование разъема | Промежуточный выключатель сцепления | |
| Тип разъема | M04FW-LC | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 3 | R | - |
| 4 | GR | - |
| № разъема | М301 | |
| Наименование разъема | Модуль подушки безопасности водителя | |
| Тип разъема | ACA02FY-2V | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 10 | - | - |
| 11 | - | - |
| № разъема | М302 | |
| Наименование разъема | Подрулевые переключатели (контактный диск) | |
| Тип разъема | TK08FGY | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 13 | R | - |
| 14 | W | |
| 15 | L | - |
| 16 | В | - |
| 17 | BR | - |
| 18 | G | |
| 19 | Р | - |
| 20 | Y | - |
| № разъема | M303 | |
| Наименование разъема | Подрулевые переключатели (контактный диск) | |
| Тип разъема | TK03FW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 35 | V | - |
| 36 | О | |
| 37 | GR | - |
| № разъема | М308 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | GT13SS-1/1S-HU(GY) | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | - | - |
| 2 | - | - |
| № разъема | М309 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | GT13SSN-1/1PP-HU | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | - | - |
| 2 | - | - |
| № разъема | M310 | |
| Наименование разъема | Основание антенны | |
| Тип разъема | GT13SSN-1/1PP-HU | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | - | Сигнал включения усилителя антенны |
| 2 | - | Главный сигнал AM-FM |
| № разъема | М312 | |
| Наименование разъема | Опциональный разъем блока аудиосистемы | |
| Тип разъема | GTI3SH-2/1S-HU | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 31 | - | Сигнал включения усилителя антенны |
| 32 | - | Главный сигнал AM-FM |
| № разъема | М315 | |
| Наименование разъема | Аудиосистема | |
| Тип разъема | GT13SH-2/1S-HU | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 33 | - | Сигнал включения усилителя антенны |
| 34 | - | Главный сигнал AM-FM |
| № разъема | М310 | |
| Наименование разъема | Блок управления навигационной системой | |
| Тип разъема | GT13SH-2/1S-HU | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 54 | - | Сигнал включения усилителя антенны |
| 55 | - | Сигнал антенны |
| № разъема | М317 | |
| Наименование разъема | Блок управления навигационной системой | |
| Тип разъема | Разъем FAKRA, охватывающая часть, код С | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 56 | - | Сигнал антенны GPS |
| 57 | - | Экранирование |
| № разъема | М324 | |
| Наименование разъема | Селектор вариатора | |
| Тип разъема | TH16MW-NH | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | Y | - |
| 2 | Y | - |
| 3 | W | - |
| 4 | L | - (версии с двигателем HR) |
| 4 | Р | - (версии с двигателем MR) |
| 5 | G | - |
| 6 | G | - |
| 7 | BR | |
| 8 | G | (версии с двигателем MR) |
| 8 | GR | (версии с двигателем HR) |
| 9 | GR | - (версии с двигателем MR) |
| 9 | G | - (версии с двигателем HR) |
| 10 | Y | - |
| 11 | L/W | - |
| 12 | R | - (версии с двигателем HR) |
| 12 | О | - (версии с двигателем MR) |
| 13 | R | - (версии с двигателем HR) |
| 13 | LG | (версии с двигателем MR) |
| № разъема | M325 | |
| Наименование разъема | Датчик парковки | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | - | - |
| 2 | - | |
| № разъема | М326 | |
| Наименование разъема | Соленоид блокировки переключения | |
| Тип разъема | Yazaki 7283-5845 | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | W | - |
| 2 | В | |
| № разъема | М340 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | TH08MW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | - | - |
| 2 | - | - |
| 3 | - | |
| 4 | - | - |
| 5 | - | |
| № разъема | М341 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | S06MW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | V | |
| 2 | Y | |
| 3 | W | |
| 4 | GR | |
| 5 | В | |
| № разъема | М342 | |
| Наименование разъема | Привод заслонки выбора режимов | |
| Тип разъема | - | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | - | Управляющий сигнал выбора режимов 1 |
| 2 | - | Управляющий сигнал выбора режимов 2 |
| 3 | - | Управляющий сигнал выбора режимов 3 |
| 4 | - | Управляющий сигнал выбора режимов 4 |
| 5 | - | Подача питания зажигания |
| № разъема | M343 | |
| Наименование разъема | Соединение проводов | |
| Тип разъема | M04MW | |
| Схема расположения выводов |
 |
|
| 1 | 2 | 3 |
| 1 | R | |
Цифрами в таблице обозначены следующие колонки: 1: № вывода 2: Цвет провода 3: Спецификация
