2 - 16

Приборная панель и органы управления

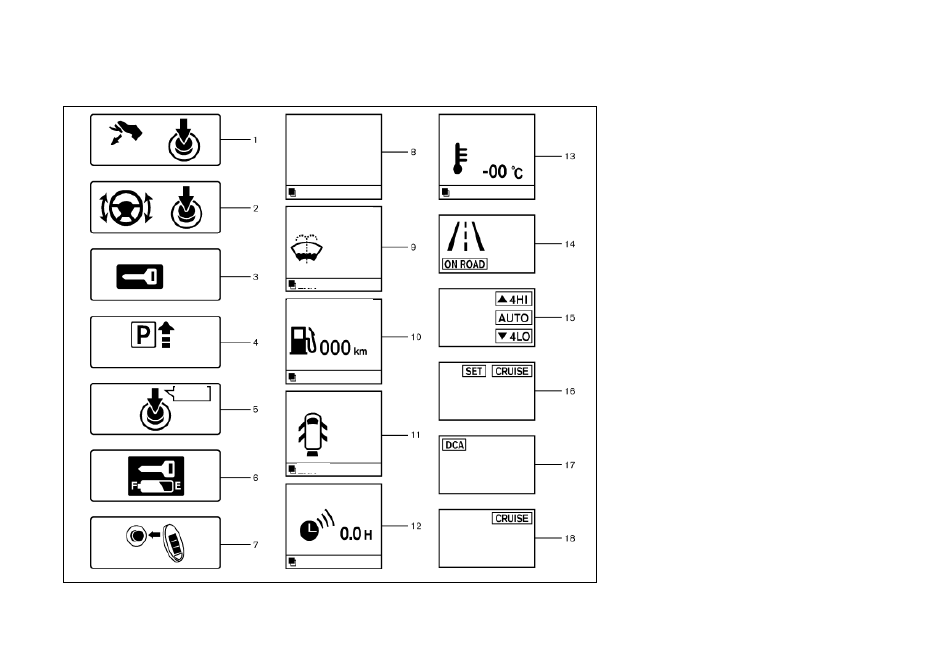

ИНДИКАТОРЫ ФУНКЦИОНИРОВАНИЯ
И ПРЕДУПРЕЖДАЮЩИЕ СИГНАЛЫ

1. Индикатор запуска двигателя

Этот индикатор загорается, когда рычаг селектора коробки
передач находится в положении P (Стоянка).

Этот индикатор означает, что двигатель будет запущен при
нажатии выключателя зажигания и при нажатой педали ра-
бочего тормоза. Вы можете запустить двигатель при любом
положении.

2. Индикатор неисправности системы
разблокирования рулевой колонки

Этот индикатор загорается, когда рулевое колесо не может
быть разблокировано из положения LOCK.

Если этот индикатор загорелся, нажмите выключатель за-
жигания и попробуйте повернуть рулевое колесо вправо и
влево.

3. Предупреждение [NO KEY]
(Ключ отсутствует)

Это предупреждающее сообщение появляется при любом из
следующих условий.

Ключ находится вне автомобиля

Это сообщение появляется в том случае, если дверь води-
теля закрыта, а ключ системы Intelligent Key находится вне
автомобиля, в то время как выключатель зажигания нахо-
дится в положении ACC или ON. Убедитесь в том, что ключ
системы Intelligent Key находится внутри автомобиля.

ТОРМОЗ

ВЫЙТИ

ОПОВЕЩЕНИЕ

ВЫЙТИ

ДАЛЕЕ

ВЫЙТИ

ДО ЗАПРАВКИ

ДВЕРЬ

БАГАЖНИК

ОТКРЫТЫ

НИЗКАЯ

НАРУЖАНААЯ

ТЕМПЕРАТУРА

УРОВЕНЬ

ОМЫВАТЕЛЯ

ОТПУСТИТЕ

СТОЯНОЧНЫЙ

ТОРМОЗ

ПРЕДУПРЕЖД.

НАЖАТЬ

ПЕРЕКЛЮЧИТЬ

НЕТ

КЛЮЧА

2 - 17

Приборная панель и органы управления

Незарегистрированный ключ системы Intelligent Key

Данное предупреждение появляется, когда выключатель
зажигания выведен из положения LOCK, но ключ системы
Intelligent Key не распознан. Вы не можете запустить двига-
тель при помощи незарегистрированного ключа. Используй-
те зарегистрированный ключ Intelligent Key.

См. «Система Intelligent Key» в разделе «3. Подготовка к на-
чалу движения».

4. Предупреждение [SHIFT P] (Переключите
селектор автоматической коробки передач
в положение Р)

Это сообщение появляется в том случае, когда вы нажимае-
те выключатель зажигания, чтобы заглушить двигатель, а
селектор коробки передач находится в любом положении,
отличном от Р (Стоянка).

Если это сообщение появляется, переведите селектор ко-
робки передач в положение P (Стоянка) или нажмите вы-
ключатель зажигания в положение ON.

При этом также прозвучит внутренний предупреждающий
звуковой сигнал. (См. «Система Intelligent Key» в разделе
«3. Подготовка к началу движения»).

5. Предупреждение [PUSH]
(Нажмите выключатель зажигания)

Данное сообщение появляется, если селектор коробки передач
переведен в положение “P” при положении выключателя зажи-
гания ACC после того, как появилось сообщение [SHIFT P].

Для того чтобы нажать выключатель зажигания в положе-
ние OFF, выполните следующие действия:

Предупреждение [SHIFT P] → (Переведите селектор в по-
ложение P) → Предупреждение [PUSH] → (Нажмите на
выключатель зажигания → зажигание включается в по-
ложение ON) → Предупреждение [PUSH] → (Нажмите на
выключатель зажигания → зажигание переключается в по-
ложение OFF)

6. Сигнализатор разряда элемента питания
ключа Intelligent Key

Этот индикатор загорается, когда снижается напряжение
элемента питания ключа Intelligent Key.

Если этот индикатор загорелся, замените разряженный
элемент питания новым. (См. «Аккумуляторная батарея» в
разделе «8. Техническое обслуживание и операции, выпол-
няемые владельцем»)

7. Индикатор запуска двигателя при помощи
ключа Intelligent Key

Этот индикатор появляется при снижении напряжения эле-
мента питания ключа Intelligent Key, и нарушается связь
между ключом и автомобилем.

Если появляется этот индикатор, прикоснитесь к выклю-
чателю зажигания ключом Intelligent Key, нажав на педаль
рабочего тормоза. (См. «Разряд элемента питания ключа
Intelligent Key» в разделе «5. Пуск двигателя и вождение
автомобиля»).

8. Предупреждение [RELEASE PARKING BRAKE]
(Выключите стояночный тормоз)

Это предупреждение появляется, если автомобиль движется
со скоростью более 7 км/ч при включенном стояночном тор-
мозе. Отпустите стояночный тормоз, чтобы предупреждение
исчезло с дисплея.

9. Предупреждение [LOW WASHER FLUID]
(Низкий уровень жидкости стеклоомывателя)

Это предупреждение появляется при низком уровне жид-
кости в бачке стеклоомывателя. Долейте жидкость в бачок
омывателя. (См. «Жидкость стеклоомывателя» в разделе
«8. Техническое обслуживание и операции, выполняемые
владельцем»).

10. Предупреждение о низком уровне топлива
Low Fuel

Это предупреждение появляется при низком уровне топлива
в топливном баке. Заправьте бак как можно скорее, не дожи-
даясь, пока стрелка указателя достигнет положения (0).

Положение стрелки (0) соответствует малому резервному
запасу топлива в баке.

11. Предупреждение [DOOR]/[BACK DOOR]
[OPEN] (Открыта дверь/дверь багажного
отделения) (выключатель зажигания в
положении ON)

Это предупреждение появляется, если какая-либо пассажир-
ская дверь или дверь багажного отделения не закрыты или
закрыты неплотно. На условном изображении автомобиля
будет показано, какая именно дверь не закрыта. Убедитесь
в том, что все двери, включая дверь багажного отделения,
закрыты.

12. Предупреждение таймера Timer

Этот предупреждение появляется при активации установок
функции таймера. Вы можете установить время, оставшееся
до отдыха, до 6 часов. (См. «Счетчик пробега» ниже в этом
разделе).

2 - 18

Приборная панель и органы управления

13. Предупреждение [LOW OUTSIDE TEMP]
(Низкая температура воздуха)

Это предупреждение появляется при температуре наружно-
го воздуха ниже 3°C. Вы можете отключить эту функцию,
чтобы сообщение не появлялось на дисплее. (См. «Марш-
рутный компьютер» ниже в этом разделе.)

14. Индикатор адаптивного режима системы
полного привода

Этот индикатор показывает режим системы полного приво-
да ([ON ROAD] (дорога), [ ROCK] (горы), [SNOW] (снег) или
[ SAND] (песок)), выбранный при помощи переключателя
адаптивного режима системы полного привода. (См. «Пере-
ключатель адаптивного режима системы полного привода»
в разделе «5. Пуск двигателя и вождение автомобиля).

15. Индикатор режима системы полного
привода (4WD)

Этот индикатор показывает режим системы полного приво-
да (4WD), выбранный при помощи переключателя ([AUTO],
[4HI] или [4LO]). (См. «Система полного привода (4WD)» в
разделе «5. Пуск двигателя и вождение автомобиля»).

16. Индикатор системы круиз-контроля

Индикатор системы круиз-контроля (CRUISE) загорается на
дисплее при нажатии главного выключателя системы круиз-
контроля. Если нажать на главный переключатель системы
круиз-контроля еще раз, индикатор CRUISE выключится.
Когда индикатор CRUISE на дисплее горит, это значит, что
система круиз-контроля работает.

Индикатор установки круиз-контроля (SET) загорается,
если скорость автомобиля регулируется системой круиз-
контроля. Если индикатор SET мигает при работающем
двигателе, это может свидетельствовать о неправильном
функционировании системы круиз-контроля. Обратитесь

к официальному дилеру NISSAN для проверки и ремонта
системы.

См. «Система круиз-контроля» в разделе «5. Пуск двигателя
и вождение автомобиля».

17. Световой индикатор системы контроля
дистанции (DCA) (для некоторых вариантов
исполнения автомобиля)

Это индикатор появляется при включении системы контро-
ля дистанции (DCA). Если нажать на выключатель еще раз,
индикатор выключится. Когда индикатор на дисплее горит,
это значит, что система DCA работает. См. «Система контро-
ля дистанции (DCA) (для некоторых вариантов исполнения
автомобиля)» в разделе «5. Пуск двигателя и вождение ав-
томобиля»).

18. Индикатор интеллектуальной системы
круиз-контроля (ICC) (для некоторых
вариантов исполнения автомобиля)

Индикатор CRUISE интеллектуальной системы круиз-
контроля (ICC) загорается на дисплее при нажатии главного
выключателя системы ICC. Если нажать на главный пере-
ключатель системы круиз-контроля еще раз, индикатор вы-
ключится. Когда индикатор CRUISE на дисплее горит, это
значит, что система ICC работает.

Индикатор установки круиз-контроля (SET) загорается,
если скорость автомобиля регулируется обычной системой
круиз-контроля (поддержание заданной скорости) или си-
стемой ICC.

См. «Интеллектуальная система круиз-контроля (ICC) в раз-
деле «5. Пуск двигателя и вождение автомобиля».

ИНДИКАТОРЫ НЕОБХОДИМОСТИ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

См. «Маршрутный компьютер» ниже в этом разделе для ин-
формации об установке каждого индикатора.

1. Индикатор необходимости замены
моторного масла [ENGINE OIL]

Этот индикатор загорается, когда подходит срок замены мо-
торного масла. Вы можете установить или сбросить интер-
вал замены моторного масла.

ТЕХОБСЛУЖ.

МАСЛО

ФИЛЬТР

ШИНЫ

ДРУГИЕ

ТЕХОБСЛУЖ.

ВЫЙТИ

2 - 19

Приборная панель и органы управления

2. Индикатор необходимости замены
масляного фильтра [OIL FILTER]

Этот индикатор загорается, когда подходит срок замены
масляного фильтра двигателя. Вы можете установить или
сбросить интервал замены масляного фильтра.

3. Индикатор необходимости замены шин
[TIRE]

Этот индикатор загорается, когда подходит срок замены
шин. Вы можете установить или сбросить интервал замены
шин.

4. Индикатор [ПРОЧЕЕ] (Прочее)

Этот индикатор загорается, когда подходит срок техническо-
го обслуживания по иным позициям, чем моторное масло,
масляный фильтр или шины. Вы можете установить или
сбросить интервал технического обслуживания.

На центральном дисплее могут появляться дополнительные
сообщения о необходимости технического обслуживания.
(См. «Кнопка INFO (Информация)» в разделе «Информаци-
онный дисплей. Система отопления и кондиционирования
воздуха. Аудиосистема»).

МАРШРУТНЫЙ КОМПЬЮТЕР

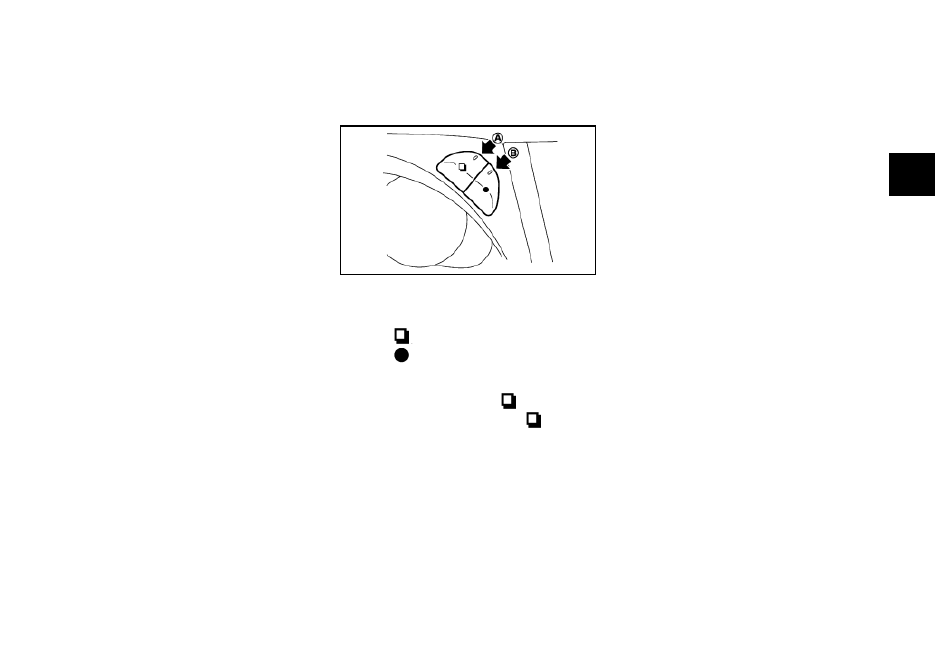

Кнопки бортового компьютера расположены справа от пане-
ли приборов. Используйте эти кнопки для управления борто-
вым компьютером, как показано ниже.

Кнопка A

Кнопка B

Если выключатель зажигания нажат в положение ON, вы
можете выбрать режим индикации дисплея маршрутного
компьютера, нажимая на кнопку A

При последовательном нажатии на кнопку

A, режим

индикации дисплея изменяется следующим образом:

Current fuel consumption (Текущий расход топлива) →
Average fuel consumption and speed (Средний расход топли-
ва и скорость) → Elapsed time and trip odometer (Время с
начала движения и показания счетчика пробега за поездку)

→ Distance to empty (Запас хода по топливу) → Outside air
temperature (Температура наружного воздуха) → Setting
(Настройки) → Warning check (Проверка предупреждающих
сообщений)
