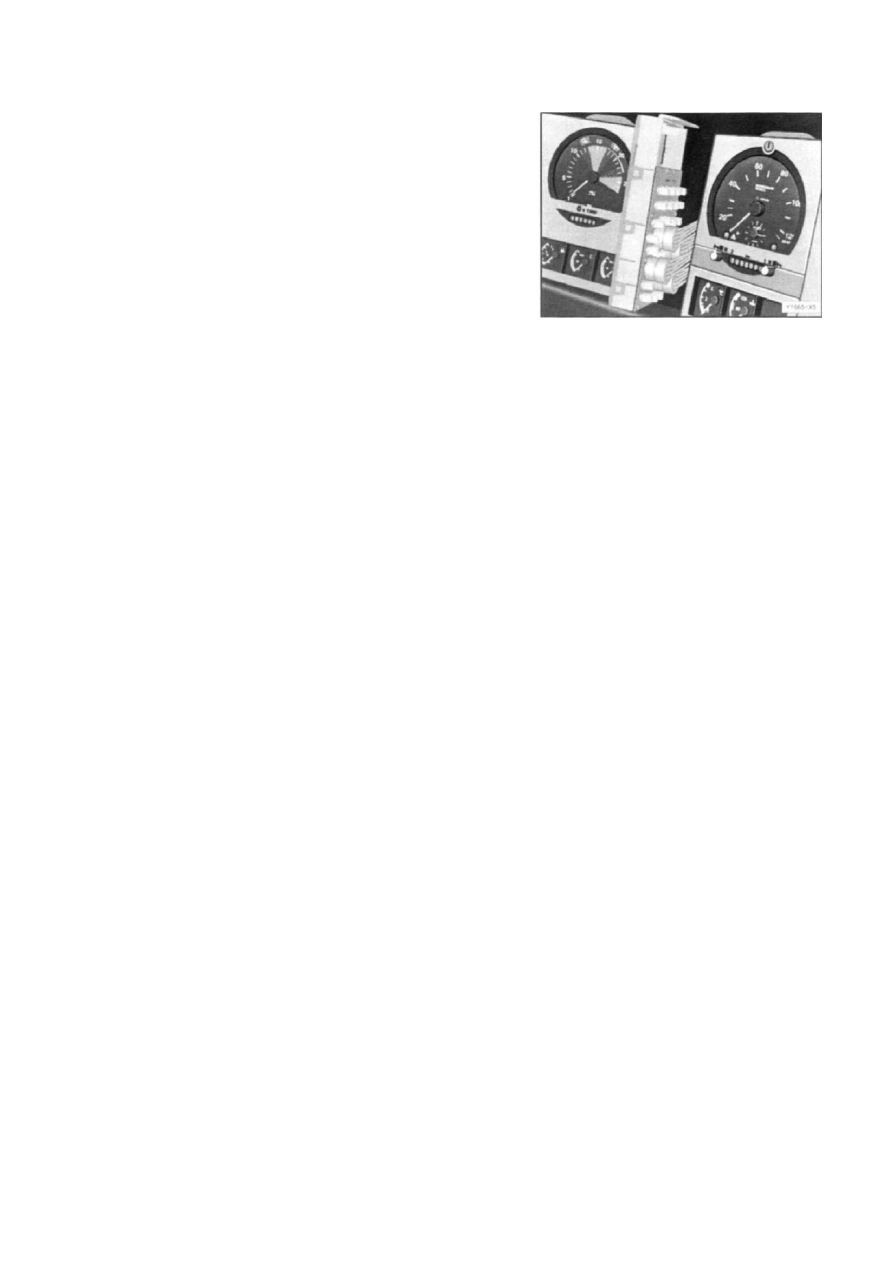

Замена лампочек боковых фонарей

Выключите переключатель аккумулятора, или отсоедините аккумулятор.
Выньте винты, снимите крышку прибора с верхней части щитка приборов.
Снимите винты с поврежденной части приборной панели.
Раскачивающим движением потяните данную секцию приборной панели вверх, затем

вытащите ее из задней части.

Устраните неисправности (см. рис. 20) в обратном порядке установите данную часть.

Телефон: 8 (800) 333-95-50 (бесплатно по РФ)

E-mail: 2354875@mail.ru, sale@ckt74.ru

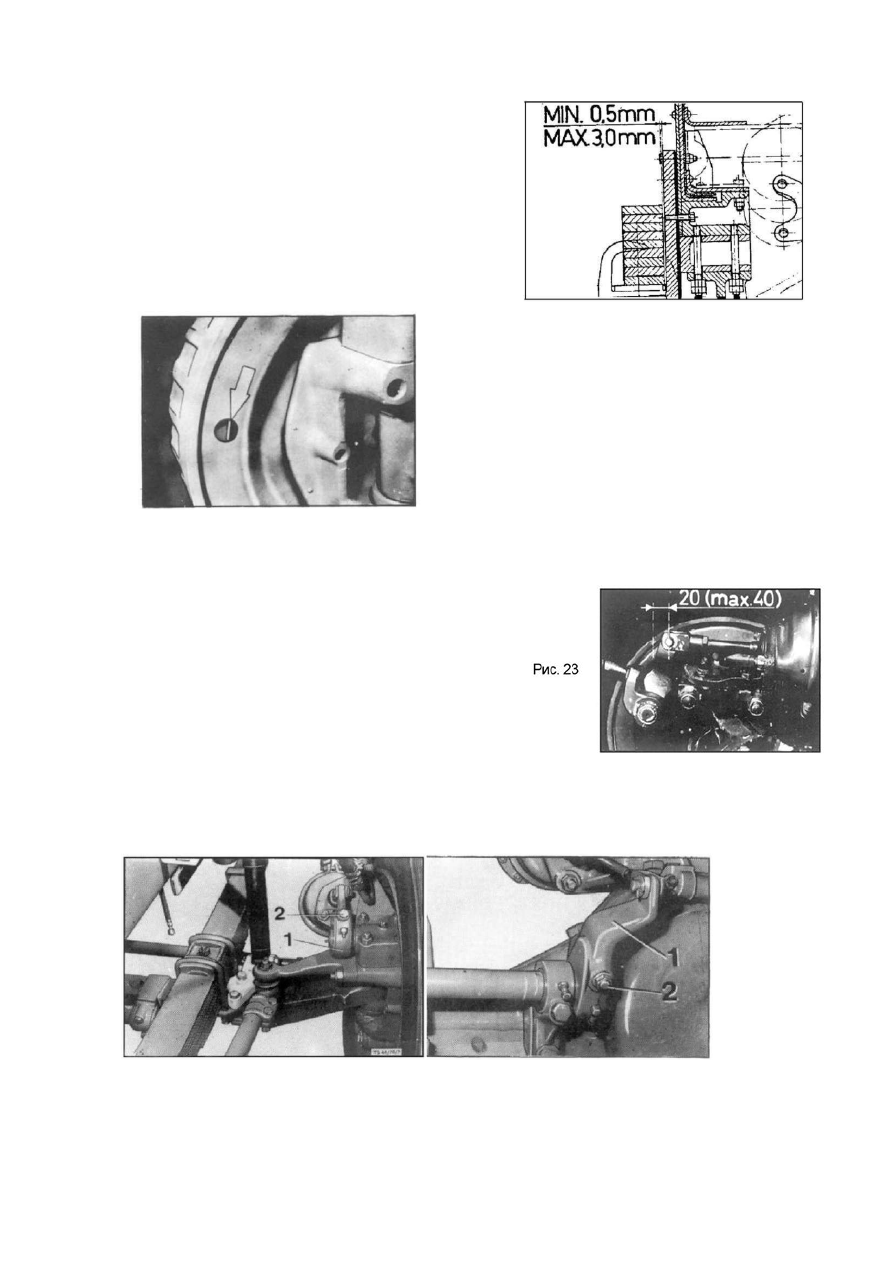

Подвеска балансира (см. Рис. 21)

Проверьте степень износа боковой

перегородки, если зазор превышает
3 мм,

следует

установить

дополнительную

регулировочную

прокладку

или

заменить

боковую

перегородку.

Рис. 21

Р и с 2 2

Проверка

толщины

фрикционной

накладки (см. Рис. 22)

Минимальная

толщина

наиболее

быстроизнашивающейся

части

фрикционной

накладки

тормозной

колодки должна быть не менее 6 мм.

Регулировка зазоров тормозных колодок колес:

2. Регулировка зазоров тормозных колодок передней оси (см. Рис. 24). Поверните

шестигранный болт «2», расположенный на конце червячного вала, затем поверните его
в обратном направлении, в этом случае должен быть услышан трехкратный щелчок.

Рис. 24

Регулировка

зазоров

тормозных

колодок

ведущих

колес:

если

ход

тормозного

цилиндра

(ход

поршневого

штока)

превышает

мм,

следует

отрегулировать

тормоз.

Метод

регулировки: поверните винт рычага Рис. 23
регулирования

зазора

внутрь

до

момента

блокирования

колеса,

затем

поверните

регулировочный

винт

обратную

сторону

на

2,5

оборота

(см. Рис.

23).

Телефон: 8 (800) 333-95-50 (бесплатно по РФ)

E-mail: 2354875@mail.ru, sale@ckt74.ru

ООО «Центр Китайской Техники»

http://цкт74.рф

Фактический адрес: 454053 г. Челябинск, Троицкий тракт, 11А
Телефон: 8 (800) 333-95-50 (бесплатно по РФ)
E-mail:

2354875@mail.ru

sale@ckt74.ru

Агрегат / узел в сборе

Наименование / марка

технической жидкости

Объем,

(л)

Примечание

Двигатель

WP-10

Моторное масло 15W/40
класса CH-4

WP-12

41-44

Зависит от геометрии
поддона

Cummins

ISMe 11

КПП

9RT11509

Трансмиссионное масло с
устойчивостью к высоким
нагрузкам 80W/90 класса
GL-5

12,5

При доукомплектации
коробкой отбора
мощности необходимо
дополнительно долить
масла:



передний КОМ:
~1л.,



задний КОМ: 1
– 1,5 л,



нижний КОМ: 3
– 3,5 л

9JS 135

9JS 150

13,5

9JS 180

12,5

9JS 220

12JS 160

12JS 200

18,5

Автоматическая КПП
Alison MD3560

Масло для автоматической
трансмиссии класса ATF

Раздаточная
коробка

VG 1200

Трансмиссионное масло
80W/90 класса GL-5

4,5

ZQC 800

4,5

ZQC 2000

4,5

Приводные
мосты Stayer

1-ый

передний

мост

(гл./борт.

редуктор)

Трансмиссионное масло
80W/90 класса GL-5

6 / 2x2

Бортовой редуктор –
с каждой стороны
моста

2-ой

передний

мост

(гл./борт.

редуктор)

8,3 / 2x2

1-ый задний

мост 13 т
(гл./борт.

редуктор)

8,3 / 2x2

2-ой задний

мост 13 т
(гл./борт.

6 / 2x2

ООО «Центр Китайской Техники»

http://цкт74.рф

Фактический адрес: 454053 г. Челябинск, Троицкий тракт, 11А
Телефон: 8 (800) 333-95-50 (бесплатно по РФ)
E-mail:

2354875@mail.ru

sale@ckt74.ru

редуктор)

Приводные
мосты MAN

1-ый задний

мост 16 т
(гл./борт.

редуктор)

Трансмиссионное масло
80W/90 класса GL-5

18,3 /
1,1x2

Бортовой редуктор –
с каждой стороны
моста

2-ой задний

мост 16 т
(гл./борт.

редуктор)

14 /

1,1x2

Опора балансира

Трансмиссионное масло

1,6x2

С каждой стороны

Масляный ресивер
рулевого управления

Масло для гидроусилителя
рулевого управления класса
ATF

3,5

Механизм опрокидывания
кабины

Гидравлическое масло
вязкости V32

0,34

ПГУ

Синтетическая тормозная
жидкость

0,8
