ROCKINGER RO-57 Направляющие втулки, Подшипниковый узел. Руководство - часть 1





Reparaturanleitung

|

 Repair instructions

|

 Reparationsvejledning

|

 Reparationsanvisning

|

 Руководство по монтажу

ROE71275
Führungsbuchsen, Lagerung
Guide bushings, Bearing
Føringsbøsninger, Lejring
Bussning, Lagring
Направляющие втулки, Подшипниковый узел

GB

DK

S

D

RUS

57

1 Общие положения

RUS

ПРЕДУПРЕЖДЕНИЕ!
Дается указание на риски, которые
могут повлечь за собой серьезные
травмы или смерть.

Требуется принять меры по технике

безопасности, обеспечивающие

безопасность затронутых лиц

ОСТОРОЖНО!
Дается указание на риски, которые могут
повлечь за собой повреждение имущества
или лиц (легкие травмы).

Даются указания, направленные на

предупреждение убытков

Рисунки
В случае необходимости текст
снабжается рисунками. Ссылка на
рисунок дается с помощью указанного
в [квадратных скобках] номера рисунка.
Заглавные буквы после номера
рисунка, например [12A], отсылают к
соответствующей позиции на рисунке.

Указания, подлежащие выполнению
СМАЗОЧНЫЙ МАТЕРИАЛ
–  Смазочный материал для описанного

выше действия

МОМЕНТЫ ЗАТЯЖКИ
–  Моменты затяжки в отношении

указанных резьбовых соединений

Дополнительная информация
Символом информации обозначены
указания и рекомендации, а также
дополнительная информация.

ИНСТРУМЕНТ
–  Список инструмента, необходимого

для выполнения описанных ниже

действий.

Ответственность
rockinGer не дает никакого
ручательства относительно полноты и
верности сведений. По содержанию
Руководства не могут быть выведены
претензии, в частности rockinGer
не берет на себя ответственности за
убытки, возникающие в результате
ремонта или технического обслуживания,
выполненного не надлежащим образом.

Авторское право

Все права на настоящее Руководство и
его Приложения сохраняются за rockin-
Ger.

Выделения в тексте

Условные обозначения
Для облегчения читаемости и обзорности
текста разного рода информация
выделяется.

Предложения, начинающиеся со стрелки,
содержат указания по действиям:

Выполнить указания по действиям

одно за другим в указанной

последовательности

Следующая информация предваряется
черточкой:
– перечисления
–  предпосылки для описанных ниже

действий

–  описания предшествующих операций
–  описания состояния

Указания на опасность и риски
Важные части текста, которые должны
быть учтены в обязательном порядке,
выделены особо.

ОПАСНОСТЬ!
Предупреждение о непосредственной
опасности, в результате которой могут
возникнуть серьезные травмы или
может наступить смерть.

Даются указания, направленные

на предупреждение или избежание

опасных ситуаций

57

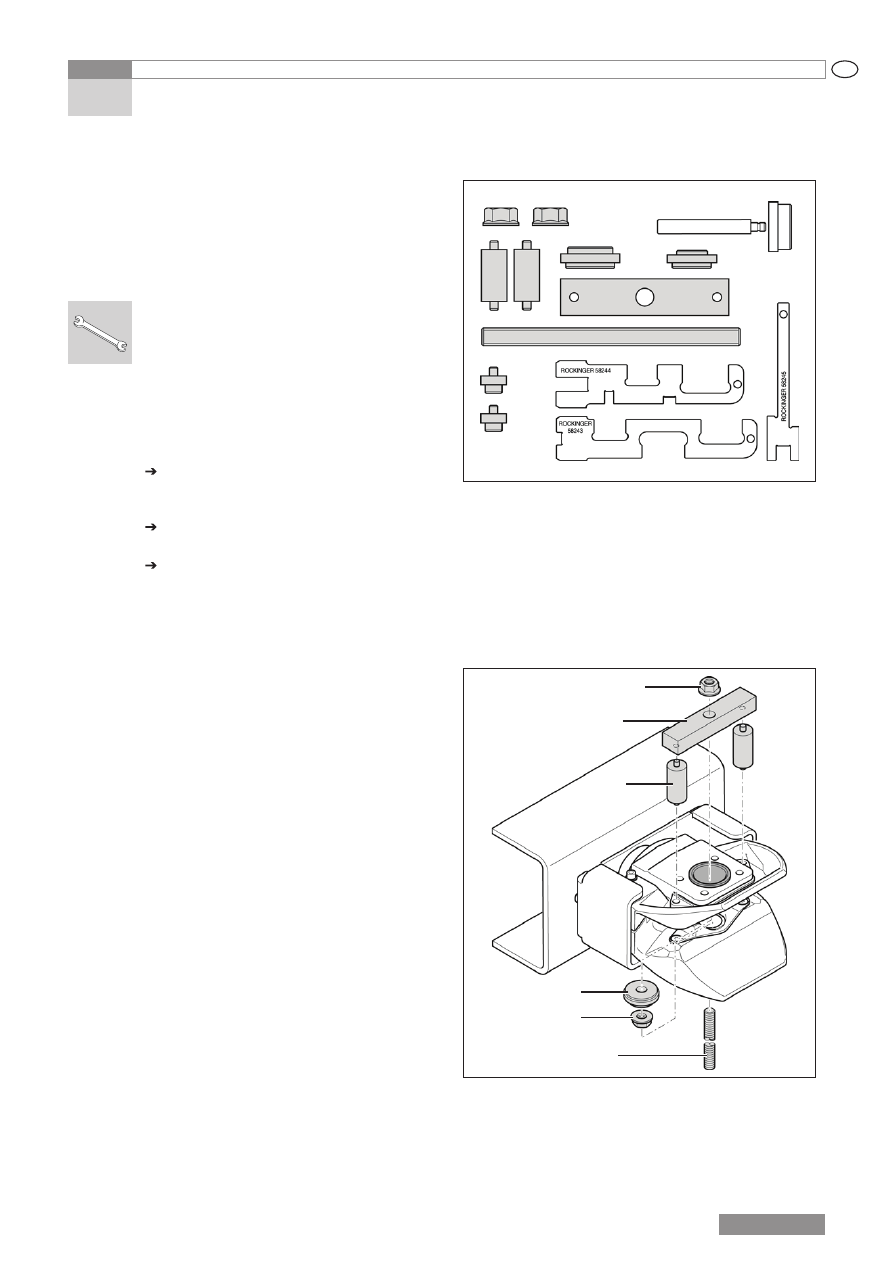

[1]  Комплект инструмента для запрессовки и выпрессовки

втулок подшипника



A Опорная траверса



B Распорные пальцы длинные (2 штуки)



C Нажимный элемент для верхней втулки подшипника



D Распорные пальцы короткие (2 штуки)



E Нажимный элемент для нижней втулки подшипника



F Резьбовая шпилька



G Фланцевая гайка (2 штуки)

Демонтаж/Монтаж

Предпосылки

–  Сцепной шкворень демонтирован.
–  Верхняя опора демонтирована.

ИНСТРУМЕНТ
–  Комплект инструмента для

запрессовки и выпрессовки втулок,

номер детали roe 71 275, см. рис.

[1]

–  Ключ замкнутый изогнутый, SW 30

Демонтаж

Собрать инструмент для

выпрессовки втулки в соответствии с

изображением на рис. [2]

Слегка смазать резьбовую шпильку

[2F].

Поворачивать верхнюю фланцевую

гайку по часовой стрелке, чтобы

обеспечить выпрессовку втулки

вверх. Придерживать нижнюю

фланцевую гайку.

2.1 Верхняя втулка

2 Работы по ремонту

[2]  Выпрессовка верхней втулки подшипника

A

C

B

A

B

C

D

E

F

G

G

F

G

RUS

57

2.1 Верхняя втулка

2 Работы по ремонту

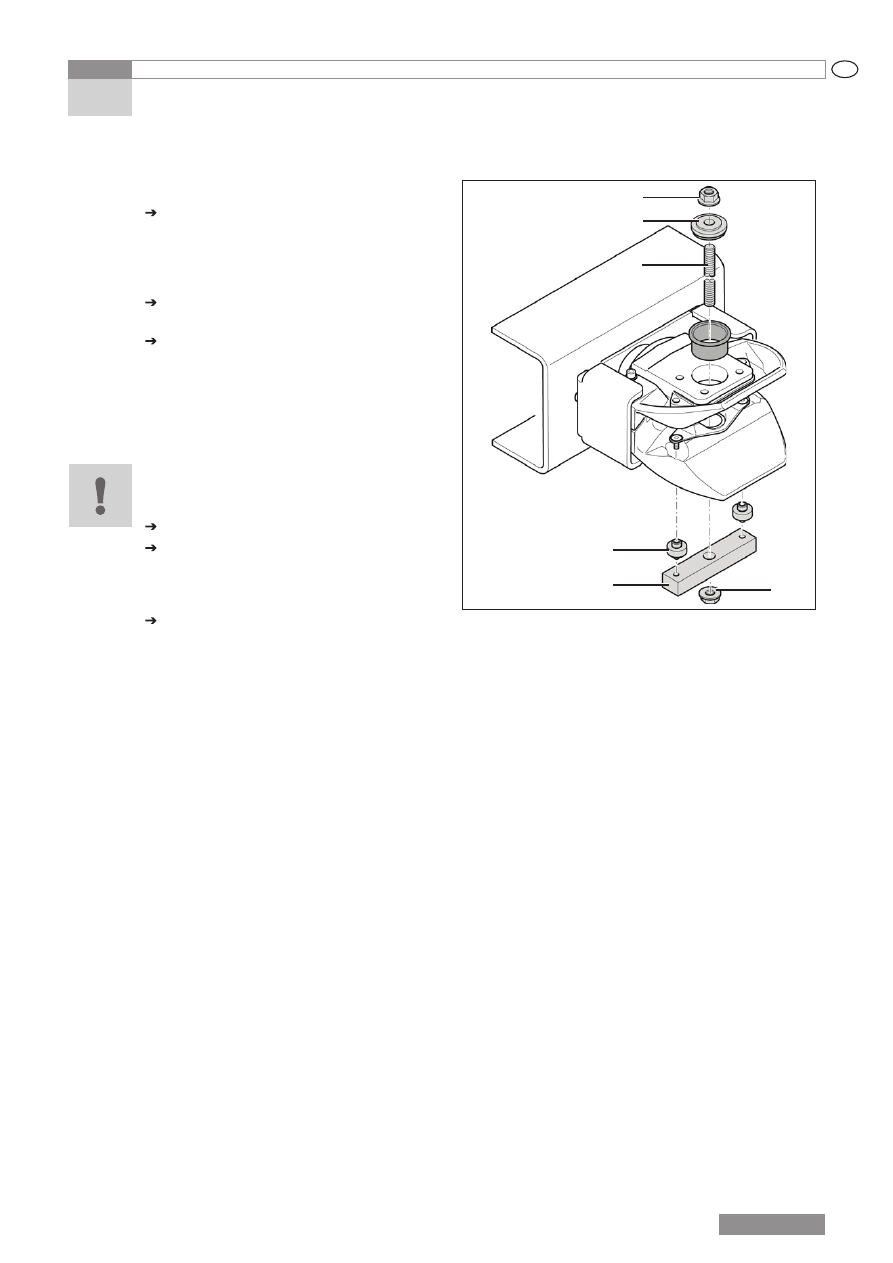

[3]  Запрессовка верхней втулки подшипника

Монтаж

Собрать инструмент для

запрессовки втулки в соответствии

с изображением на рисунке [3]

При этом следует обратить особое

внимание на следующие операции.

Слегка смазать резьбовую шпильку

[3F].

Опорную траверсу [3A] и оба коротких

распорных пальца [3D] приставить к

нижней стороне нижнего ловителя.

Оба коротких распорных пальца

насадить на крепежные винты нижней

опоры.

ОСТОРОЖНО!
При запрессовке втулка может быть
разрушена в случае ее перекоса.

Втулку насадить точно соосно.

Во время первых миллиметров

запрессовки постоянно

контролировать центровку

направляющей втулки.

Верхнюю фланцевую гайку

поворачивать по часовой стрелке,

чтобы обеспечить запрессовку

втулки. Нижнюю фланцевую гайку

придерживать.

G
C

F

D

A

G

RUS
