RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-207

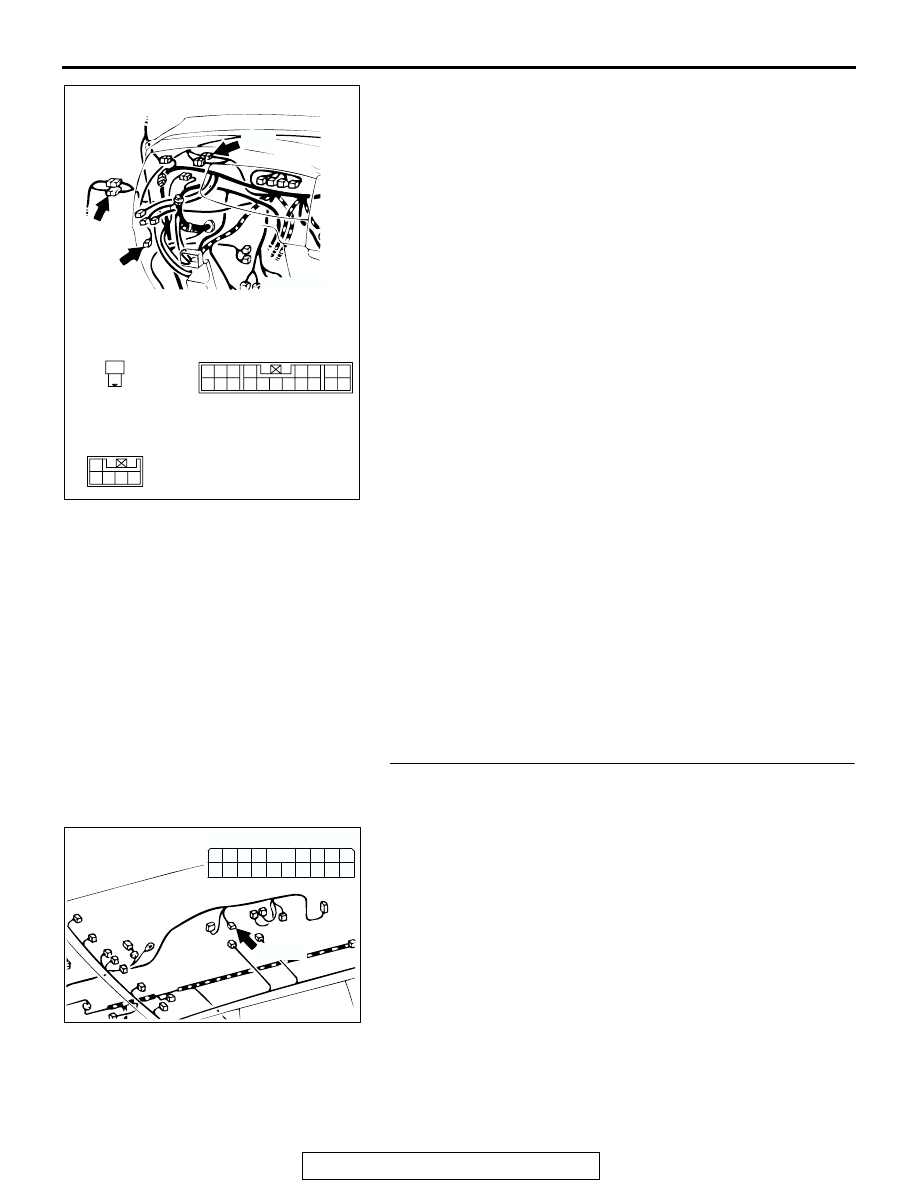

STEP 24. Check the harness wires between amplifier
connector E-11 (terminal No.13 and14) and tweeter (LH)
connector F-03 (terminal No. 1 and 2) and/or front speaker
(LH) connector C-36 (terminal No.1 and 2).

AC200789

3 2

1110

4

1312

1
9

5

6

1615

7

8

1817

14

10

4

8

7

6

5

1 2

3
9

AC200786

2 1

CONNECTOR: F-03

AB

COMPONENT
 SIDE

FRONT
DOOR
(LH)

F-03

RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-208

NOTE: After inspecting intermediate connectors C-39, E-43
and C-43, inspect the wire. If intermediate connectors C-39,
E-43 and C-43 are damaged, repair or replace them. Refer to
GROUP 00E, Harness Connector Inspection

P.00E-2

.

Q: Are the harness wires between amplifier connector E-11

(terminal No.13 and 14) and tweeter (LH) connector F-03
(terminal No.1 and 2) and/or front speaker (LH)
connector C-36 (terminal No.1 and 2) in good condition?
YES : Go to Step 25.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

.

STEP 25. Check amplifier connector E-11 for loose,
corroded or damaged terminals, or terminals pushed back
in the connector.

Q: Is amplifier connector E-11 for in good condition?

YES : Go to Step 26.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

AC201685

AC003500

2

1

8

19

7

6

5

16

15

17 18

4

3

2

10 11 12 13

1
9

14

4 5

3

1
2

CONNECTORS: C-36, C-39, C-43

C-36 (B)

C-39

C-43

C-36 (B)

C-39

C-43

COMPONENT SIDE

AB

AC200776

CONNECTOR: E-11

AC

COMPONENT SIDE

3 2

1110

4

1312

1
9

5

6

1615

7

8

1817

14

E-11(B)

RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-209

STEP 26. Recheck for malfunction.
Q: Is a malfunction eliminated?

YES : This procedure is complete. (If no malfunctions are

found in all steps, an intermittent malfunction is
suspected. Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Point

− How to

Cope with Intermittent Malfunction

P.00-7

.)

NO :  Go to Step 22.

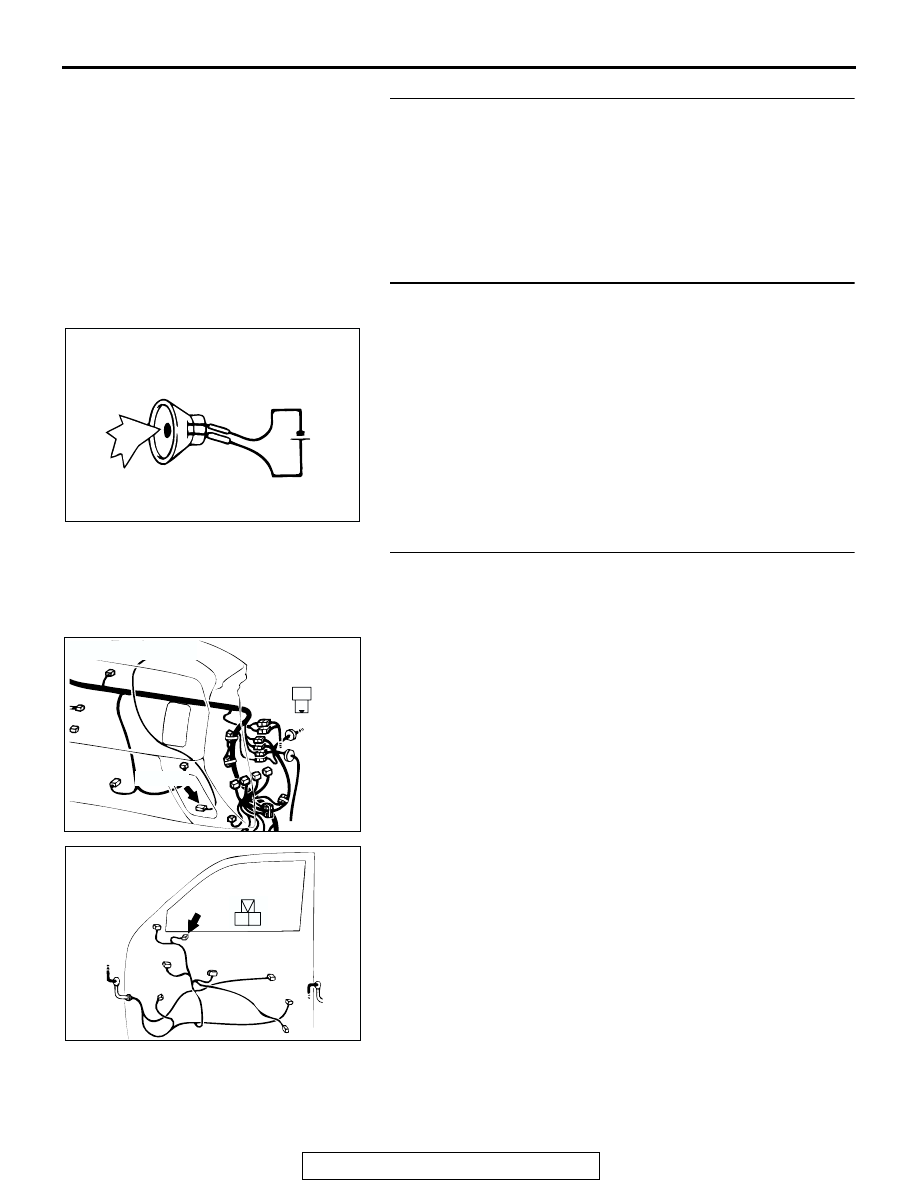

STEP 27. Check the front door speaker (RH) and /or
tweeter (RH).

(1) Remove the front door speaker (RH) and /or tweeter (RH).
(2) Check that front door speaker (RH) and /or tweeter (RH)

generates noise when a five-volt voltage is applied on the
speaker terminal.

Q: Is the front door speaker (RH) and /or tweeter (RH)

generating noise?
YES : Go to Step 28.
NO :  Replace the front door speaker (RH) and /or tweeter

(RH). The front door speaker (RH) and /or tweeter
(RH) should sound.

STEP 28. Check tweeter (RH) connector F-16 and/or front
speaker (RH) connector C-20 for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.

Q: Are tweeter (RH) connector F-16 and/or front speaker

(RH) connector C-20 in good condition?
YES : Go to Step 29.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

ACX01868AB

5V

AC201712

2

1

CONNECTOR: C-20

COMPONENT
SIDE

AB

C-20 (B)

AC201713

CONNECTOR: F-16

FRONT
DOOR
(RH)

AB

2 1

COMPONENT
SIDE

F-16

RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-210

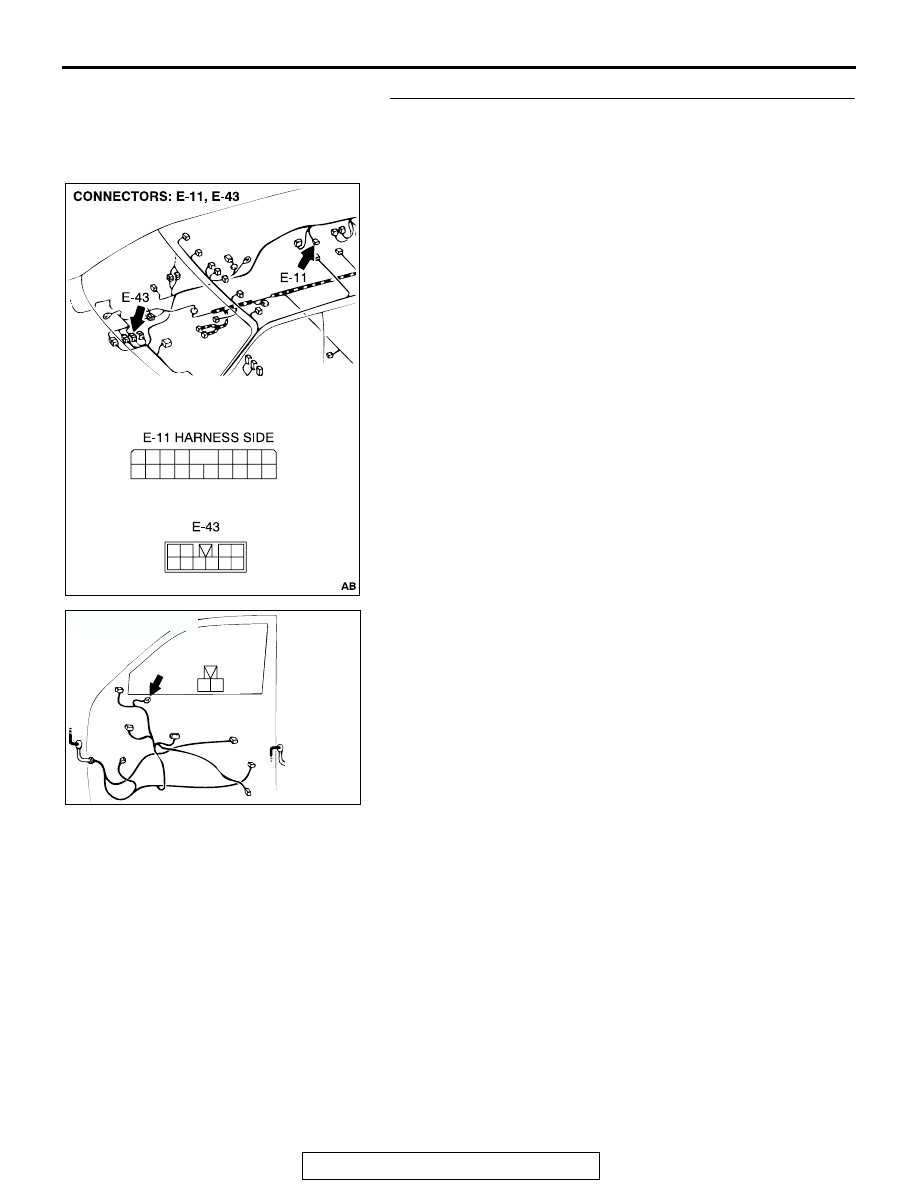

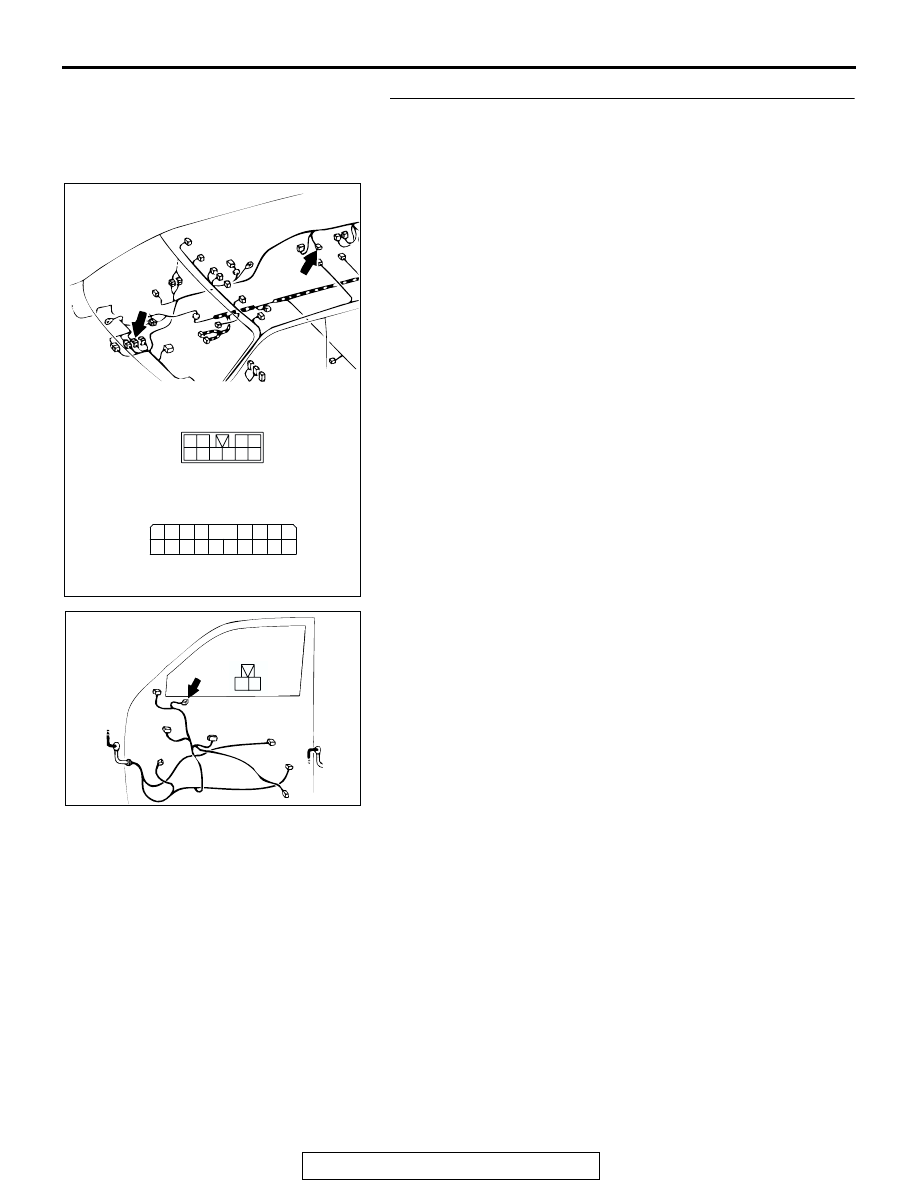

STEP 29. Check the harness wires between amplifier
connector E-11 (terminal No.3 and 4) and tweeter (RH)
connector F-16 (terminal No.1 and 2) and/or front speaker
(RH) connector C-20 (terminal No.1 and 2).

AC201714

3 2

1110

4

1312

1
9

5

6

1615

7

8

1817

14

10

4

8

7

6

5

1 2

3
9

CONNECTORS: E-11, E-43

E-11

E-43

E-11 COMPONENT SIDE

E-43

AB

AC201713

CONNECTOR: F-16

FRONT
DOOR
(RH)

AB

2 1

COMPONENT
SIDE

F-16
