RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-203

NOTE: After inspecting intermediate connector E-31 and E-42,
inspect the wire. If intermediate connector E-31 and E-42 are
damaged, repair or replace them. Refer to GROUP 00E, Har-
ness Connector Inspection

P.00E-2

.

Q: Are the harness wires between radio and CD player

connector C-62 (terminal No.2 and 8) and rear door
speaker (LH) connector F-10 (terminal No.1 and 2) in
good condition?
YES : Go to Step 15.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

STEP 15. Check radio and CD player connector C-62 for
loose, corroded or damaged terminals, or terminals
pushed back in the connector.

Q: Is radio and CD player connector C-62 in good

condition?
YES : Go to Step 16.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

STEP 16. Recheck for malfunction.
Q: Is a malfunction eliminated?

YES : This procedure is complete. (If no malfunctions are

found in all steps, an intermittent malfunction is
suspected. Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Point

− How to

Cope with Intermittent Malfunction

P.00-7

.)

NO :  Go to Step 12.

AC201708

4 5

3

1
2

8

19

7

6

5

16

15

17 18

4

3

2

10 11 12 13

1
9

14

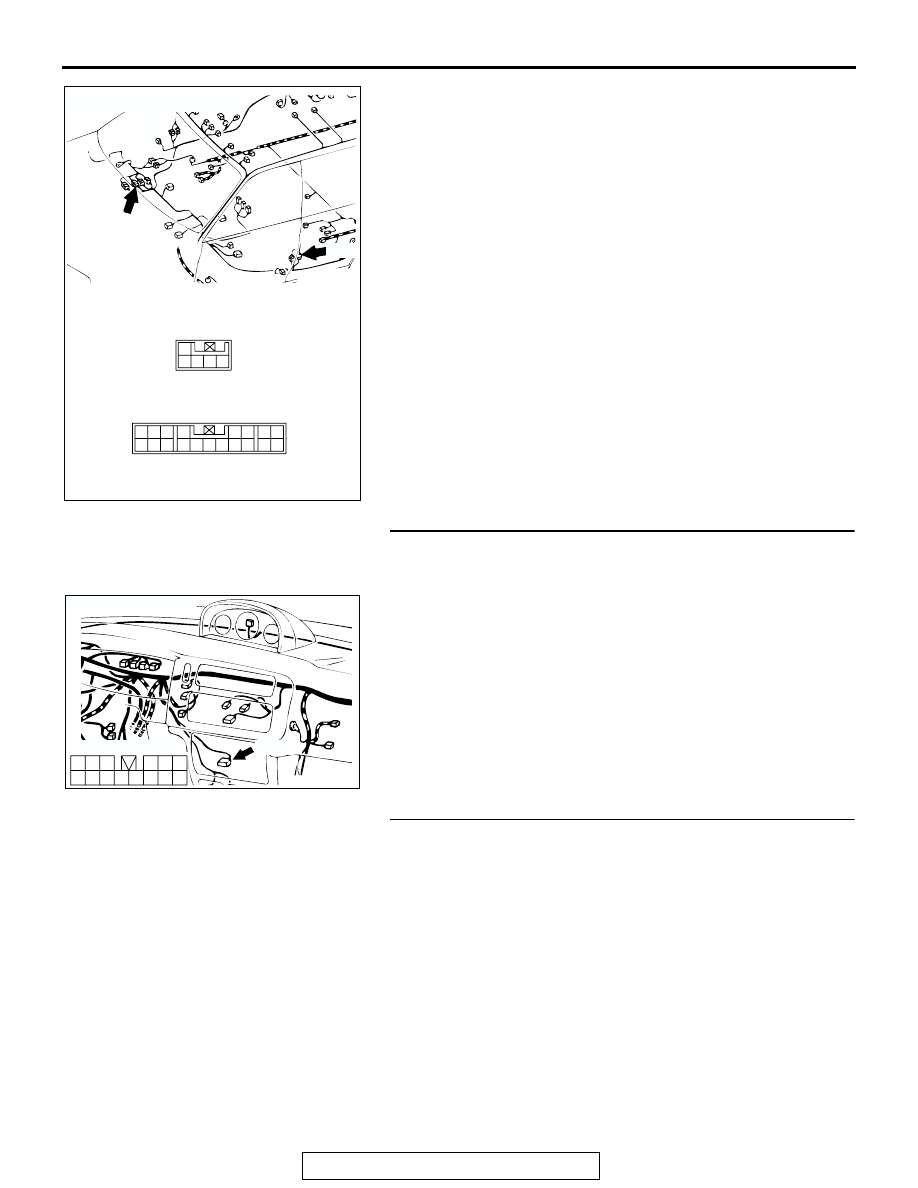

CONNECTORS: E-31, E-42

AB

E-31

E-42

E-31

E-42

AC200783

1

7

2

8

10

11

5

13

6

14

12

4

9

3

CONNECTOR: C-62

COMPONENT SIDE

AB

C-62

RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-204

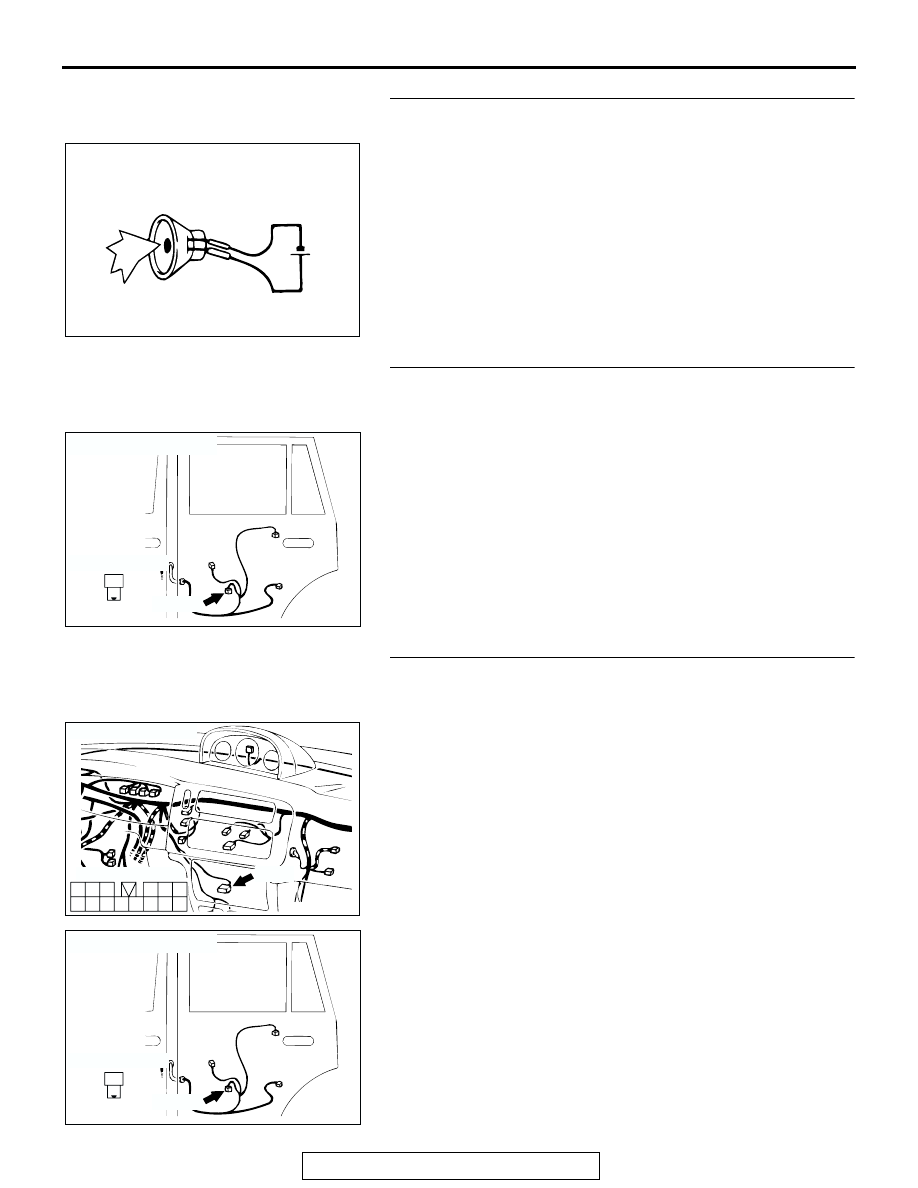

STEP 17. Check the rear door speaker (RH).

(1) Remove the rear door speaker (RH).
(2) Check that the rear door speaker (RH) generates noise

when a five-volt voltage is applied on the speaker terminal.

Q:  Is the rear door speaker (RH) generating noise?

YES : Go to Step 18.
NO :  Replace the rear door speaker (RH). The rear door

speaker (RH) should sound.

STEP 18. Check rear door speaker (RH) connector F-22 for
loose, corroded or damaged terminals, or terminals
pushed back in the connector.

Q: Is rear door speaker (RH) connector F-22 in good

condition?
YES : Go to Step 19.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

STEP 19. Check the harness wires between radio and CD
player connector C-62 (terminal No.1 and 7) and rear door

speaker (RH) connector F-22 (terminal No.1 and 2).

ACX01868AB

5V

AC201700

2

1

AB

COMPONENT
 SIDE

CONNECTOR: F-22

REAR
DOOR
(RH)

F-22 (B)

AC200783

1

7

2

8

10

11

5

13

6

14

12

4

9

3

CONNECTOR: C-62

COMPONENT SIDE

AB

C-62

AC201700

2

1

AB

COMPONENT
 SIDE

CONNECTOR: F-22

REAR
DOOR
(RH)

F-22 (B)

RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-205

NOTE: After inspecting intermediate connectors E-01, E-42,
inspect the wire. If intermediate connectors E-01, E-42 are
damaged, repair or replace them. Refer to GROUP 00E, Har-
ness Connector Inspection

P.00E-2

.

Q: Are the harness wires between radio and CD player

connector C-62 (terminal No.1 and 7) and rear door
speaker (RH) connector F-22 (terminal No.1 and 2) in
good condition?
YES : Go to Step 20.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

STEP 20. Check radio and CD player connector C-62 for
loose, corroded or damaged terminals, or terminals
pushed back in the connector.

Q: Is radio and CD player connector C-62 in good

condition?
YES : Go to Step 21.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

STEP 21. Recheck for malfunction.
Q: Is a malfunction eliminated?

YES : The procedure is complete. (If no malfunctions are

found in all steps, an intermittent malfunction is
suspected. Refer to GROUP 00, How to Use
Troubleshooting/Inspection Service Point

− How to

Cope with Intermittent Malfunction

P.00-7

.)

NO :  Go to Step 17.

AC201701

4 5

3

1
2

8

19

7

6

5

16

15

17 18

4

3

2

10 11 12 13

1
9

14

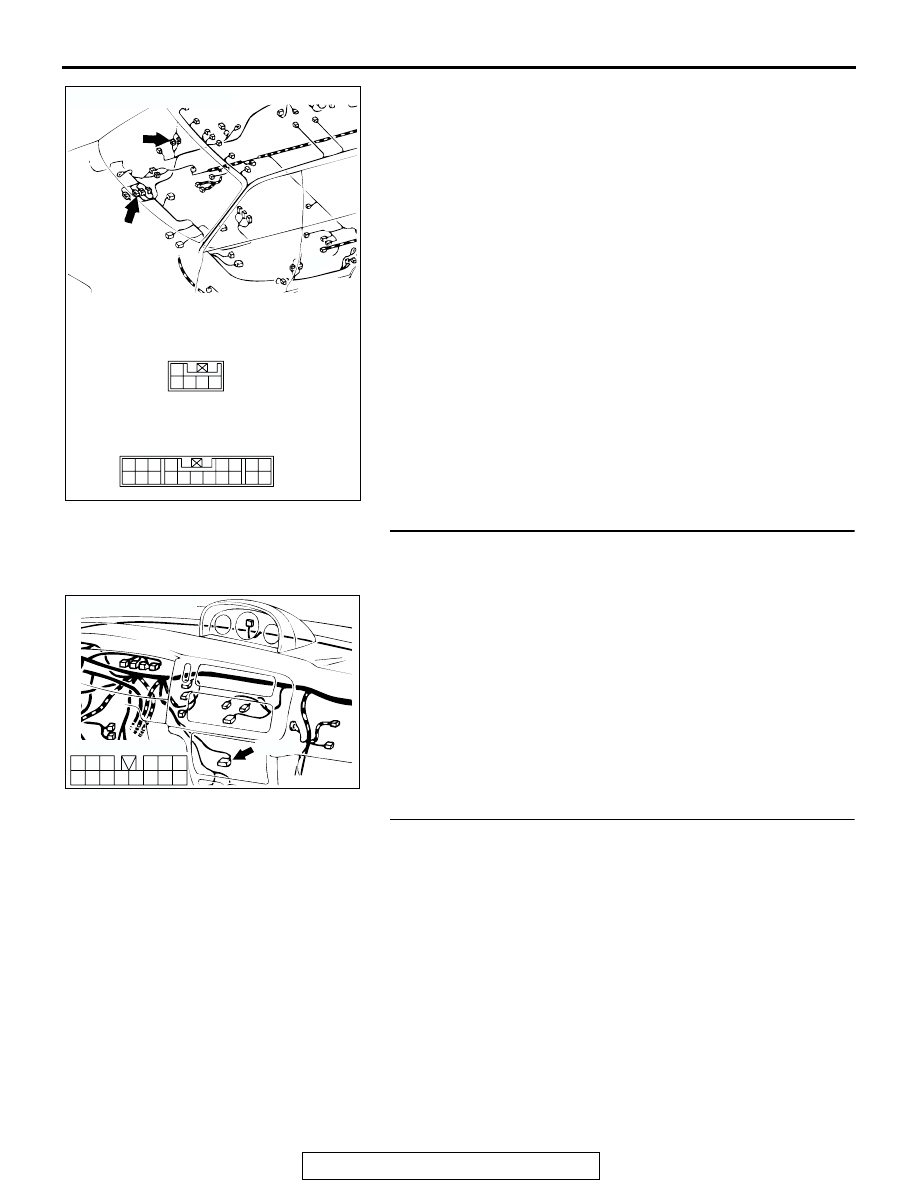

CONNECTORS: E-01, E-42

AB

E-01

E-42

AC200783

1

7

2

8

10

11

5

13

6

14

12

4

9

3

CONNECTOR: C-62

COMPONENT SIDE

AB

C-62

RADIO AND TAPE PLAYER

TSB Revision

CHASSIS ELECTRICAL

54-206

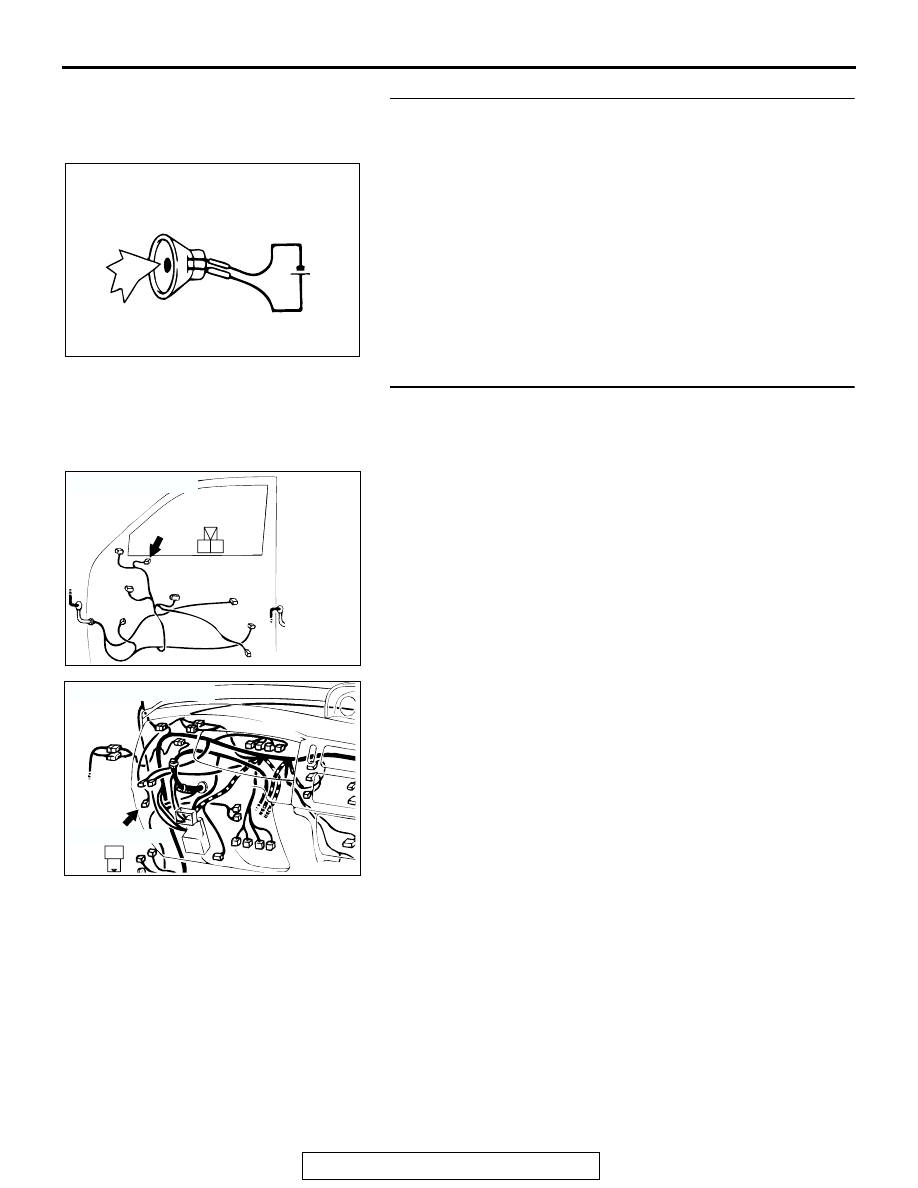

STEP 22. Check the Front speaker (LH) and /or tweeter
(LH).

(1) Remove the front speaker (LH) and /or tweeter (LH).
(2) Check that the front speaker (LH) and /or tweeter (LH)

generates noise when a five-volt voltage is applied on the
speaker terminal.

Q: Is the Front speaker (LH) and /or tweeter (LH)

generating noise?
YES : Go to Step 23.
NO :  Replace the front speaker (LH) and /or tweeter (LH).

STEP 23. Check tweeter (LH) connector F-03 and/or front
speaker (LH) connector C-36 for loose, corroded or
damaged terminals, or terminals pushed back in the
connector.

Q: Are tweeter (LH) connector F-03 and/or front speaker

(LH) connector C-36 in good condition?
YES : Go to Step 24.
NO :  Repair or replace them. Refer to GROUP 00E,

Harness Connector Inspection

P.00E-2

.

ACX01868AB

5V

AC200786

2 1

CONNECTOR: F-03

AB

COMPONENT
 SIDE

FRONT
DOOR
(LH)

F-03

AC200787

2

1

CONNECTOR: C-36

AB

COMPONENT
SIDE

C-36 (B)
