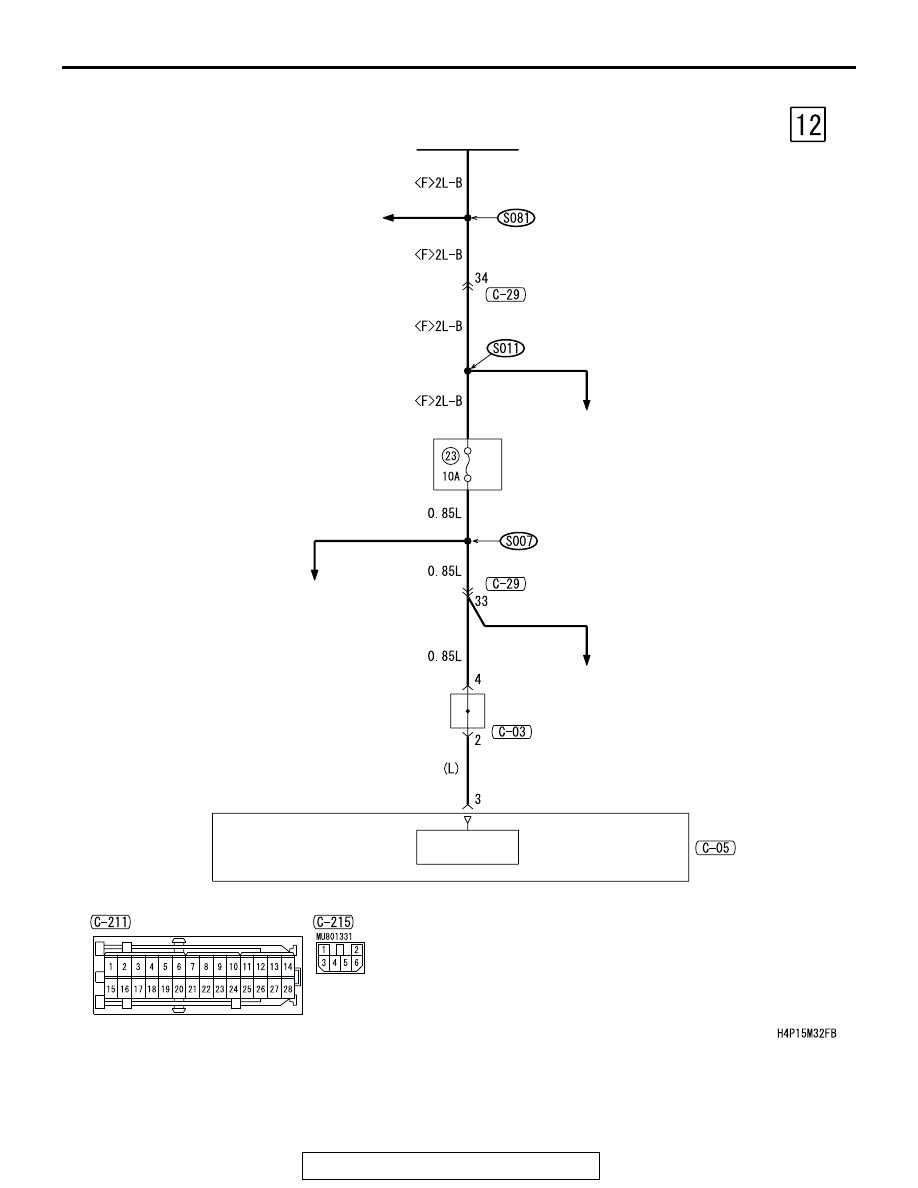

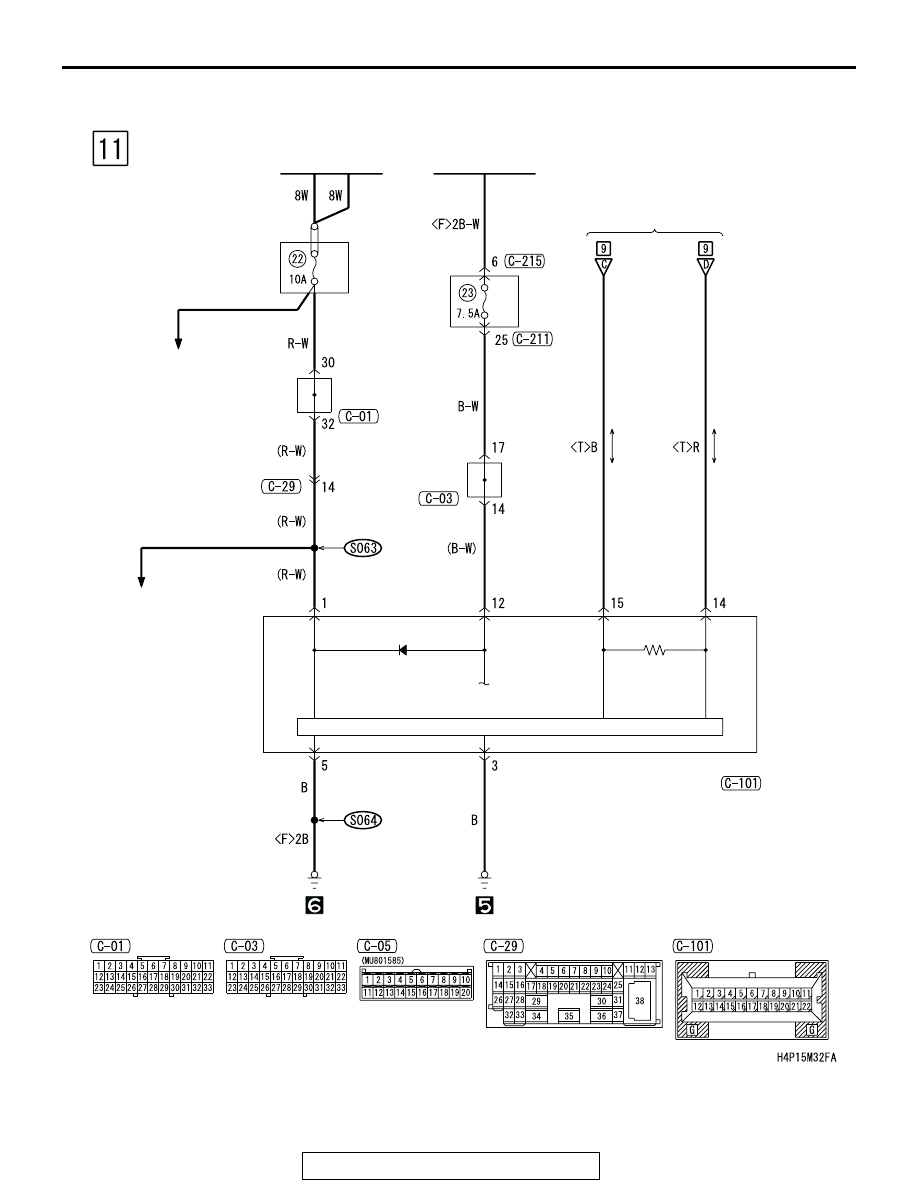

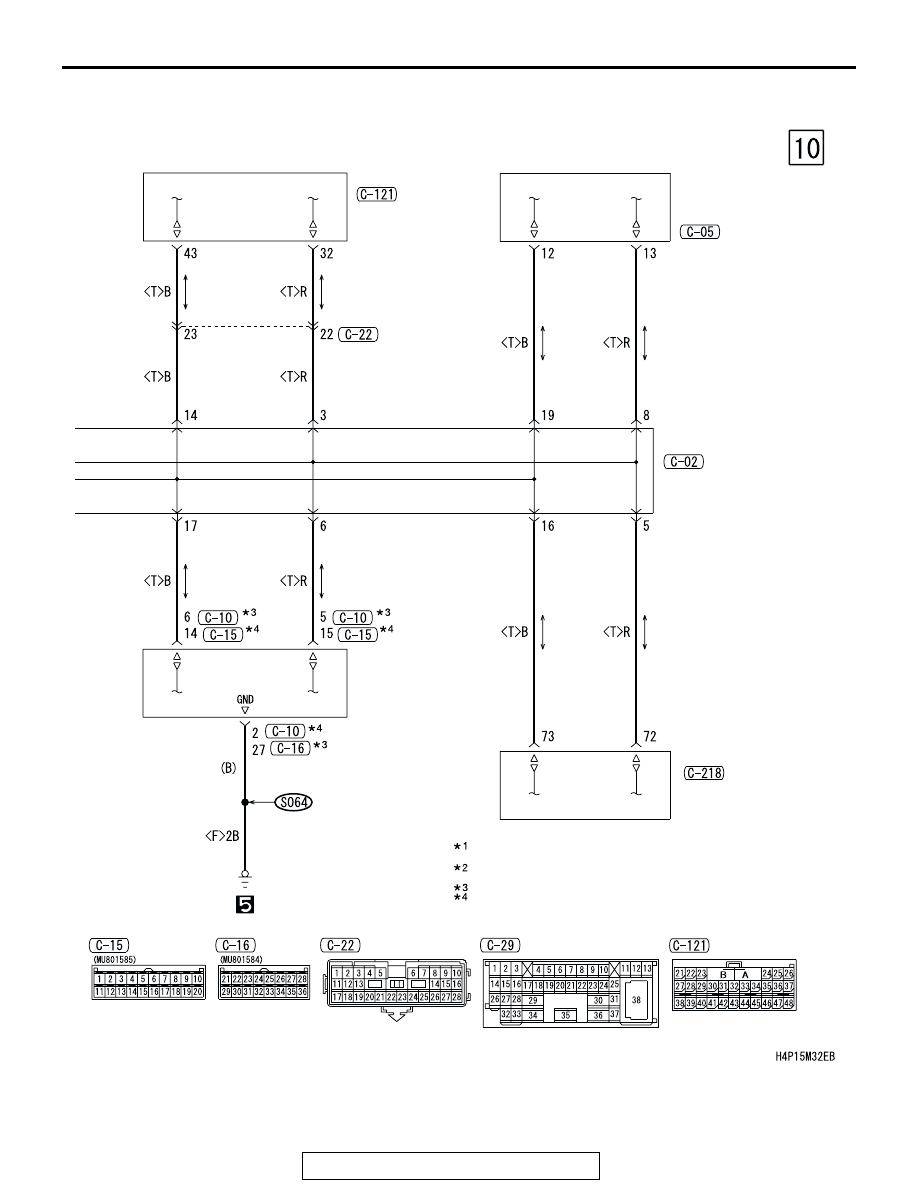

CONTROLLER AREA NETWORK (CAN)
TSB Revision
CIRCUIT DIAGRAMS
90-283
MULTI
CENTER
DISPLAY
UNIT
JOINT
CONNECTOR (3)
A/C-ECU
ETACS-ECU
SRS-ECU
NOTE
: WITHOUT ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD)
AND ANTI-LOCK BRAKING SYSTEM (ABS)
: WITH ELECTRONIC BRAKE-FORCE DISTRIBUTION (EBD)
AND ANTI-LOCK BRAKING SYSTEM (ABS)
: MANUAL AIR CONDITIONING SYSTEM <LOW>
: MANUAL AIR CONDITIONING SYSTEM <MIDDLE>
OR AUTOMATIC AIR CONDITIONING SYSTEM
