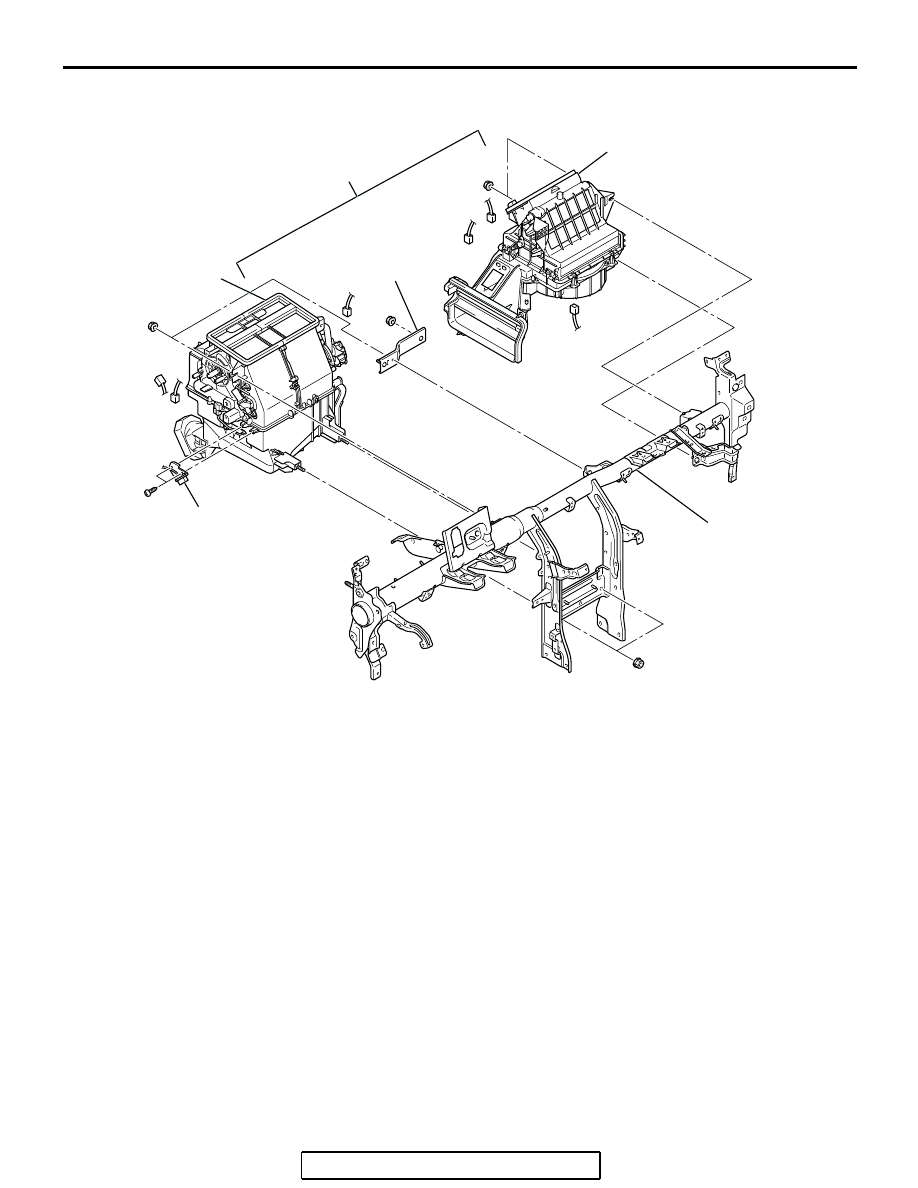

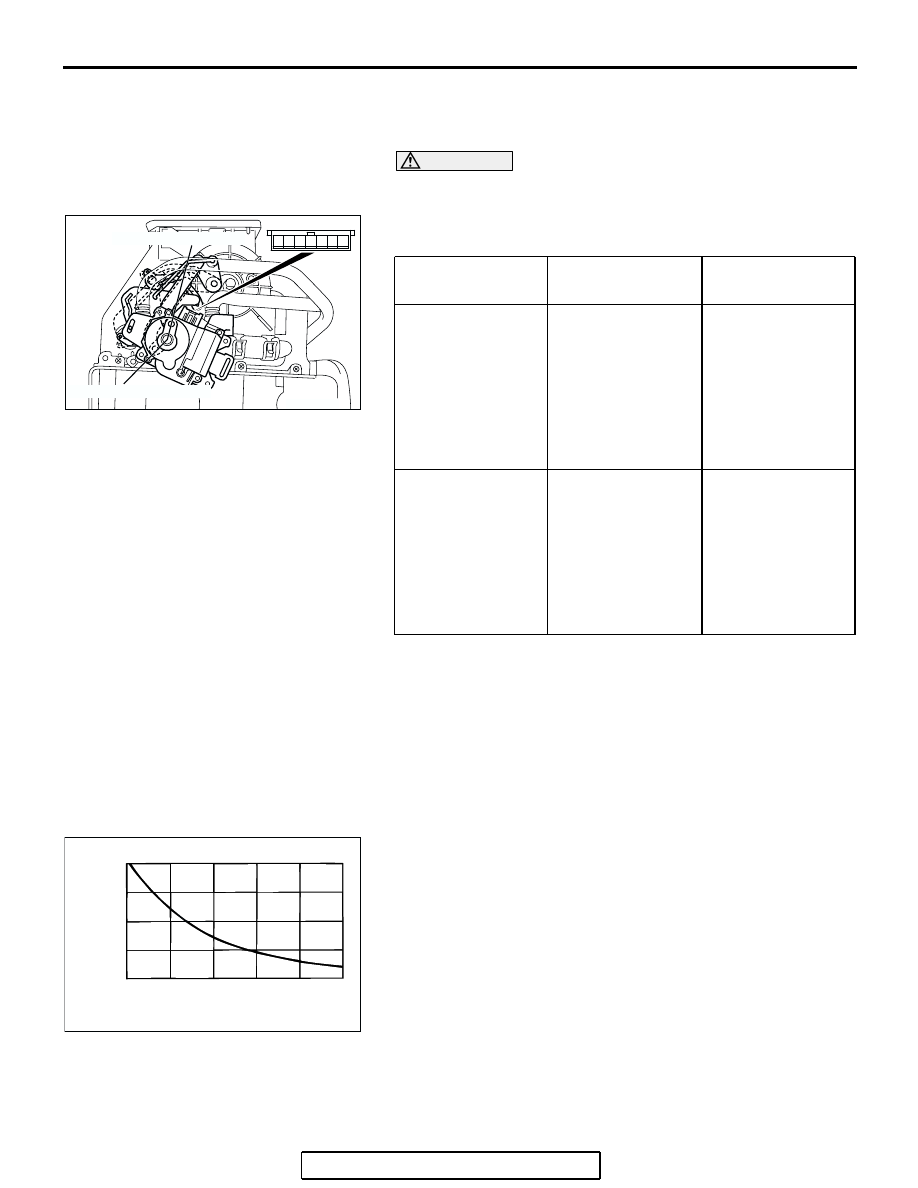

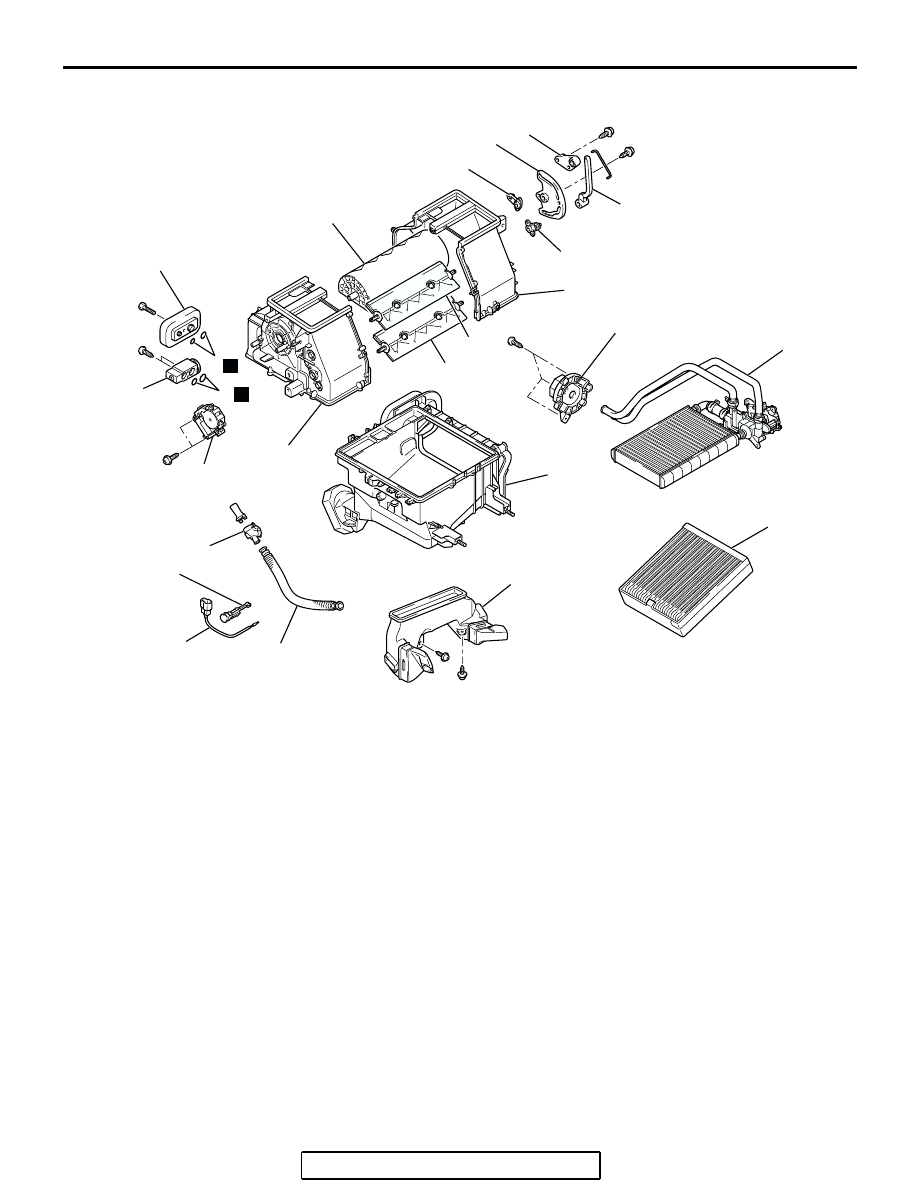

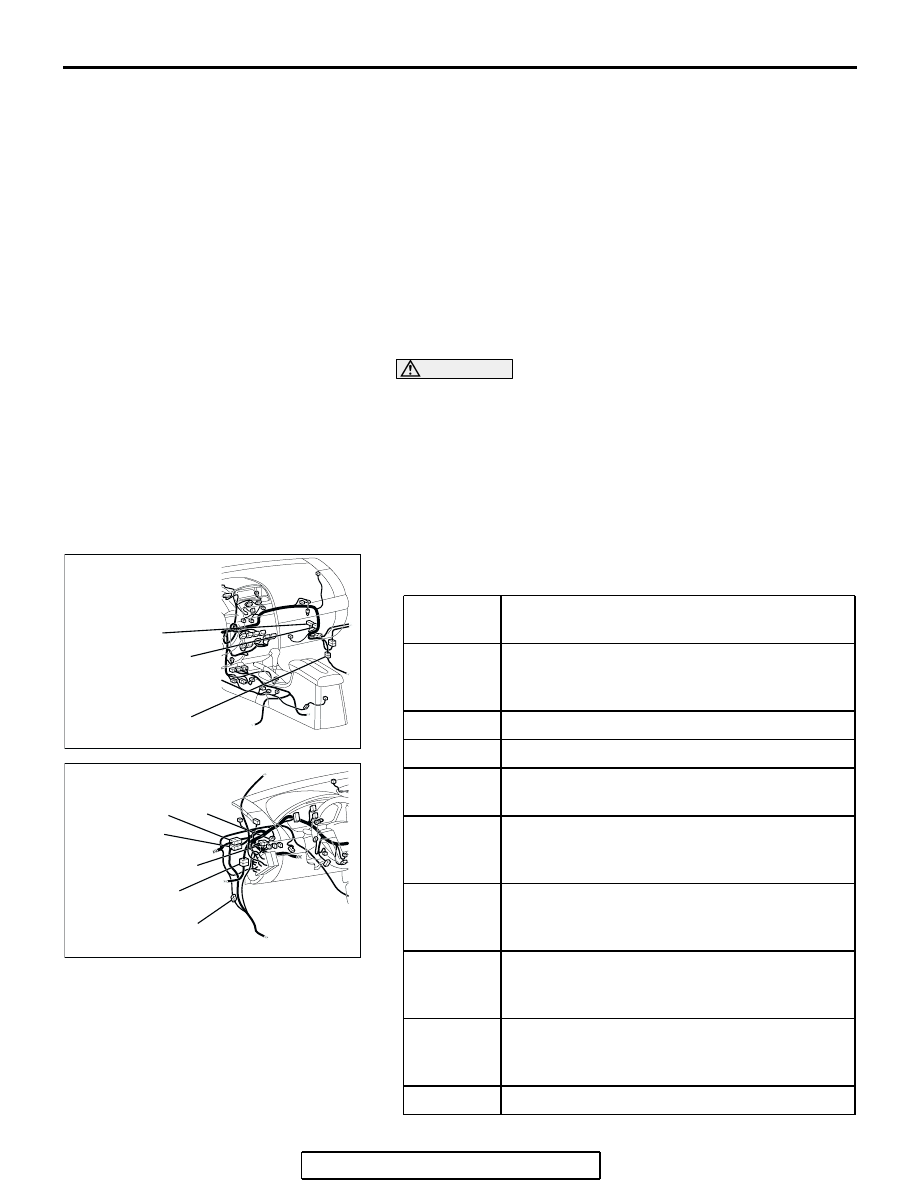

HEATER UNIT, HEATER CORE, BLOWER ASSEMBLY AND EVAPORATOR UNIT TSB Revision HEATER, AIR CONDITIONING AND VENTILATION 55A-268 REMOVAL SERVICE POINTS . <<A>> SUCTION PIPE AND LIQUID PIPE DISCON- CAUTION As the compressor oil and receiver are highly moisture . <<B>> HEATER UNIT AND DECK Disconnect the following connectors to gain access to the front REMOVAL STEPS • BATTERY • AIR CLEANER BODY (REFER TO 1. HEATER HOSE CONNECTION <<A>> 2. SUCTION PIPE CONNECTION <<A>> 3. LIQUID PIPE CONNECTION 4. O-RING • REAR HEATER DUCT A AND B .) 5. JUNCTION BLOCK 6. ETACS-ECU <<B>> 7. HEATER UNIT AND DECK REMOVAL STEPS (Continued) Connector Connector name C-13 INSTRUMENT PANEL WIRING HARNESS C-113 AUDIO AMPLIFIER C-114 AUDIO AMPLIFIER C-25 FRONT WIRING HARNESS AND FLOOR C-26 INSTRUMENT PANEL WIRING HARNESS C-27 INSTRUMENT PANEL WIRING HARNESS C-28 INSTRUMENT PANEL WIRING HARNESS C-29 INSTRUMENT PANEL WIRING HARNESS C-30 STOPLIGHT SWITCH AC305233 C-13 C-114 C-113 CM AC305231 C-25 C-26 C-27 C-28 C-29 C-30 DB |
