Mitsubishi Galant 9G. Manual - part 297

ON-VEHICLE SERVICE

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-264

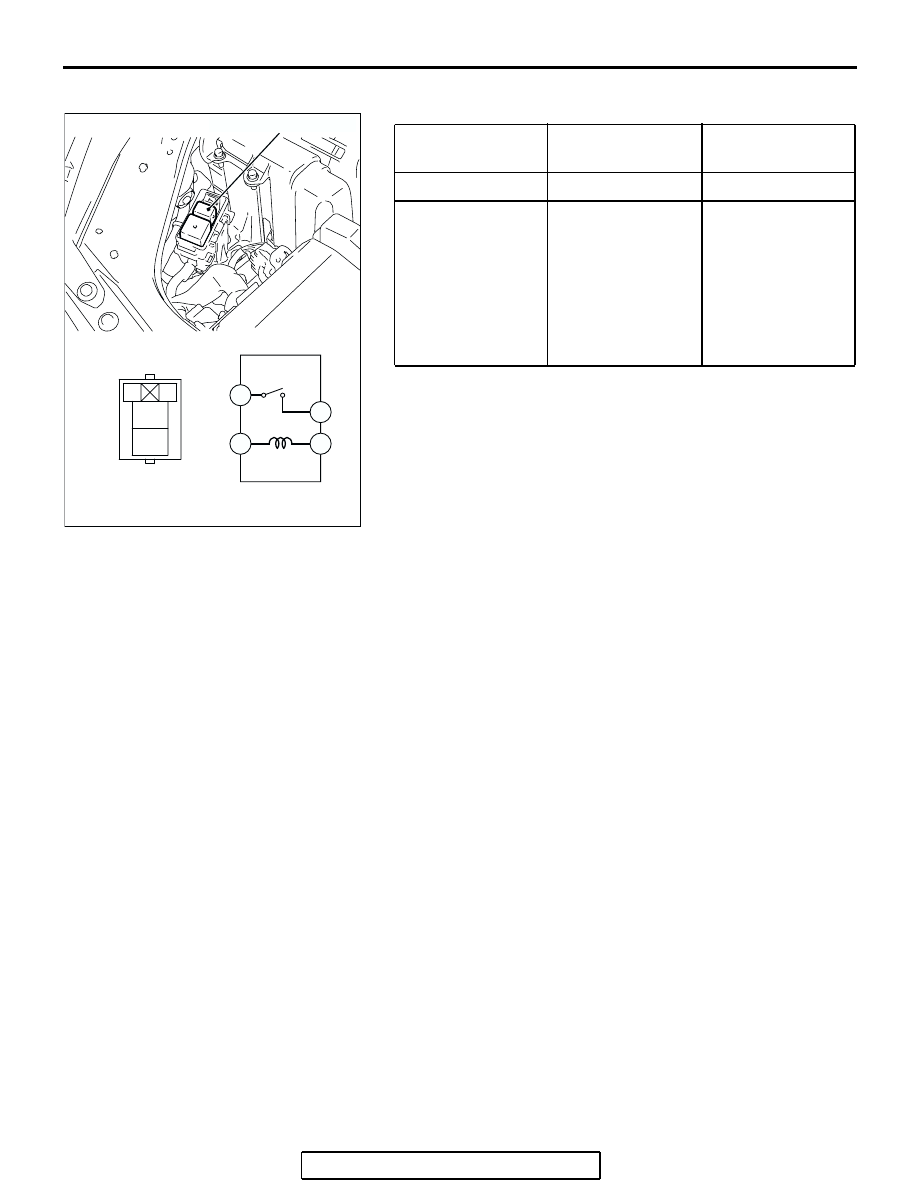

FAN CONTROL RELAY CONTINUITY CHECK

IDLE-UP OPERATION CHECK

M1552001600401

<2.4 L engine>

1. Before inspection and adjustment, set vehicle in the

following condition:

• Engine coolant temperature: 80 − 90 °C (176.0 − 194.0 °F)

• Lights, electric cooling fan and accessories: OFF

• Transmission: Neutral ("N" or "P" position)

• Steering wheel: Straightforward

2. Check whether or not the idle speed is the standard value.

Refer to GROUP 11A, On-vehicle Service

− Idle Speed

Check

P.11A-14

.

Standard value: 700

± 50 r/min

3. Turn on the air conditioning switch and the blower speed

selection dial. Engine idling speed should be within the
standard value:

Standard value: 700

± 50 r/min

NOTE: It is not necessary to make an adjustment, because
the idling speed is automatically adjusted by the ISC sys-
tem. If, however, a deviation from the standard value occurs
for some reason, check the ISC system. (Refer to GROUP
11A, On-vehicle Service

−

 Idle Speed Check

P.11A-14

)

BATTERY
VOLTAGE

TESTER
CONNECTION

SPECIFIED
CONDITION

Not applied

3

− 4

Open circuit

• Connect

terminal 2 to the
positive battery
terminal

• Connect

terminal 1 to the
negative battery
terminal

3

− 4

Less than 2 ohms

AC306658

FAN CONTROL RELAY

AB

4

1

2

3

3

1

4

2

ON-VEHICLE SERVICE

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-265

<3.8 L engine>

1. Before inspection and adjustment, set vehicle in the

following condition:

• Engine coolant temperature: 80 − 90 °C (176.0 − 194.0 °F)

• Lights, electric cooling fan and accessories: OFF

• Transmission: Neutral ("N" or "P" position)

• Steering wheel: Straightforward

2. Check whether or not the idle speed is the standard value.

Refer to GROUP 11C, On-vehicle Service

− Idle Speed

Check

P.11C-9

.

Standard value: 680

± 50 r/min

3. Turn on the air conditioning switch and the blower speed

selection dial. Engine idling speed should be within the
standard value:

Standard value: 680

± 50 r/min

NOTE: The powertrain control module determines whether
the A/C load is low or high according to the output signal
from the A/C-ECU.
NOTE: It is not necessary to make an adjustment, because
the idling speed is automatically adjusted by the ISC sys-
tem. If, however, a deviation from the standard value occurs
for some reason, check the ISC system. (Refer to GROUP
11C, On-vehicle Service

−

 Idle Speed Check

P.11C-9

)

HEATER CONTROL ASSEMBLY AND A/C SWITCH

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-266

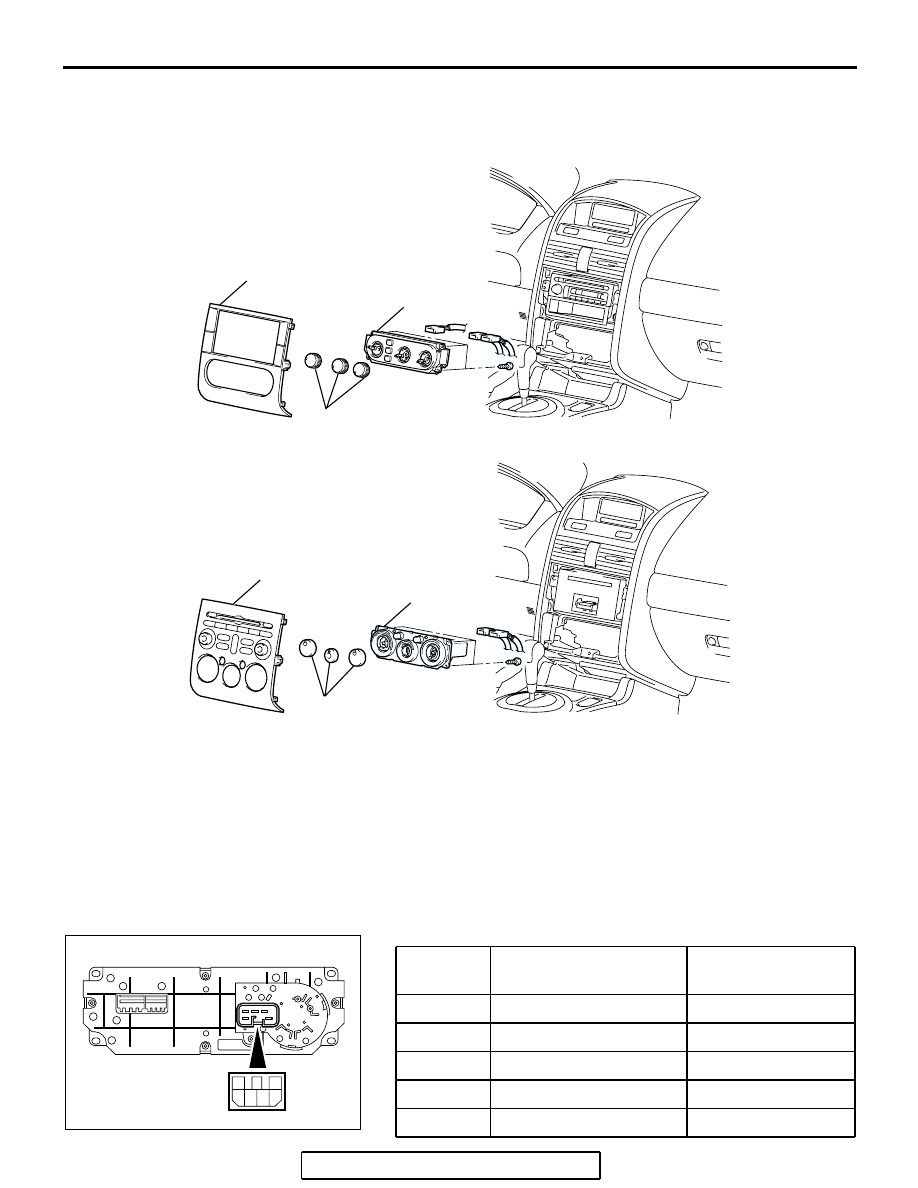

HEATER CONTROL ASSEMBLY AND A/C SWITCH

REMOVAL AND INSTALLATION

M1552002400369

INSPECTION

M1552014301146

BLOWER SWITCH CONTINUITY CHECK

AC306519

1

2

3

AB

<LOW TYPE>

AC306801

1

2

3

AB

<LOW TYPE>

REMOVAL STEPS

1.

CENTER PANEL ASSEMBLY
(REFER TO GROUP 52A,
INSTRUMENT PANEL

P.52A-3

)

2.

KNOB

3.

HEATER CONTROL (A/C-ECU)

REMOVAL STEPS (Continued)

SWITCH
POSITION

TESTER CONNECTION
(CONNECTOR A)

SPECIFIED
CONDITION

0 (OFF)

1

− 4, 2− 4, 4 − 5, 4 − 6

Open circuit

1 (LO)

1

− 4

Less than 2 ohms

2 (ML)

4

− 6

Less than 2 ohms

3 (MH)

2

− 4

Less than 2 ohms

4 (HI)

4

− 5

Less than 2 ohms

AC306526

1
3 4 5 6

2

HEATER UNIT, HEATER CORE, BLOWER ASSEMBLY AND EVAPORATOR UNIT

TSB Revision

HEATER, AIR CONDITIONING AND VENTILATION

55A-267

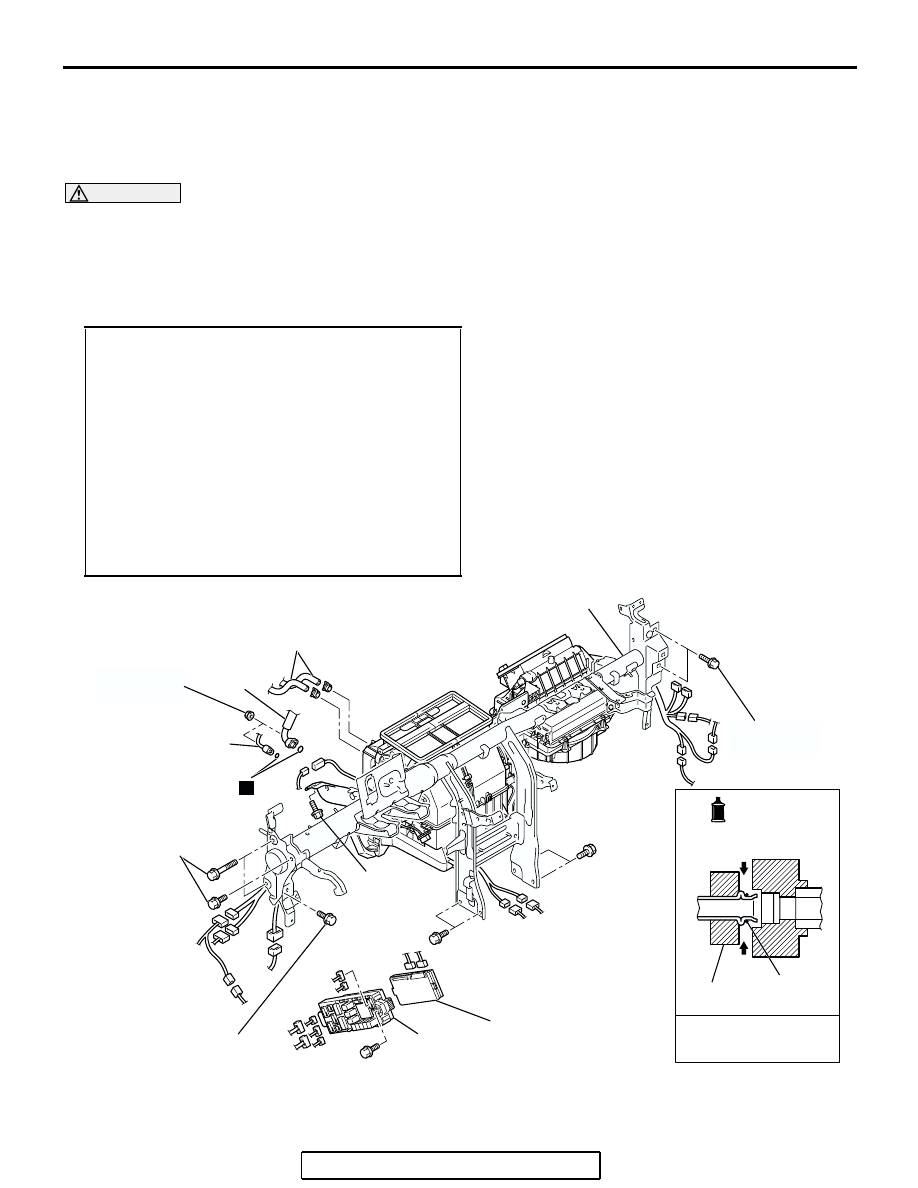

HEATER UNIT, HEATER CORE, BLOWER ASSEMBLY AND

EVAPORATOR UNIT

REMOVAL AND INSTALLATION

M1552021400012

WARNING

•

Before removing the front seat assembly, refer to GROUP 52B, Service Precautions

P.52B-26

 and Air Bag Module and Clock Spring

P.52B-369

.

•

When removing and installing the front passenger seat, be sure to carry out accuracy
check occupant classification sensor after the seat has been installed in the vehicle.
(Refer to GROUP 52B, On-Vehicle Service

P.52B-355

.)

Pre-removal and Post-installation Operation
• Refrigerant draining and Refilling (Refer to Charging and

Discharging

P.55A-260

).

• Engine coolant Draining and Refilling (Refer to GROUP

00, Engine coolant

P.00-56

).

• Instrument Panel Removal and Installation (Refer to

GROUP 52A, Instrument Panel

P.52A-3

).

• Steering Column Shaft Assembly Removal and Installa-

tion (Refer to GROUP 37A, Steering Shaft

P.37-28

).

• Floor Console Removal and Installation (Refer to GROUP

52A, Floor Console

P.52A-9

).

• Front Seat Assembly Removal and Installation (Refer to

GROUP 52A, Front Seat

P.52A-20

).

² Strut Tower Bar (Refer to GROUP 42, Removal And

Installation

P.42-12

.)

AC306290

1

2

3

4

N

5

6

7

AC

2, 3

A/C compressor oil:
  SUN PAG 56

-Pipe coupling

4

4.9 ± 0.9 N·m
43 ± 8 in-lb

22 ± 4 N·m
16 ± 3 ft-lb

22 ± 4 N·m
16 ± 3 ft-lb

12 ± 2 N·m
102 ± 22 in-lb

12 ± 2 N·m
102 ± 22 in-lb
