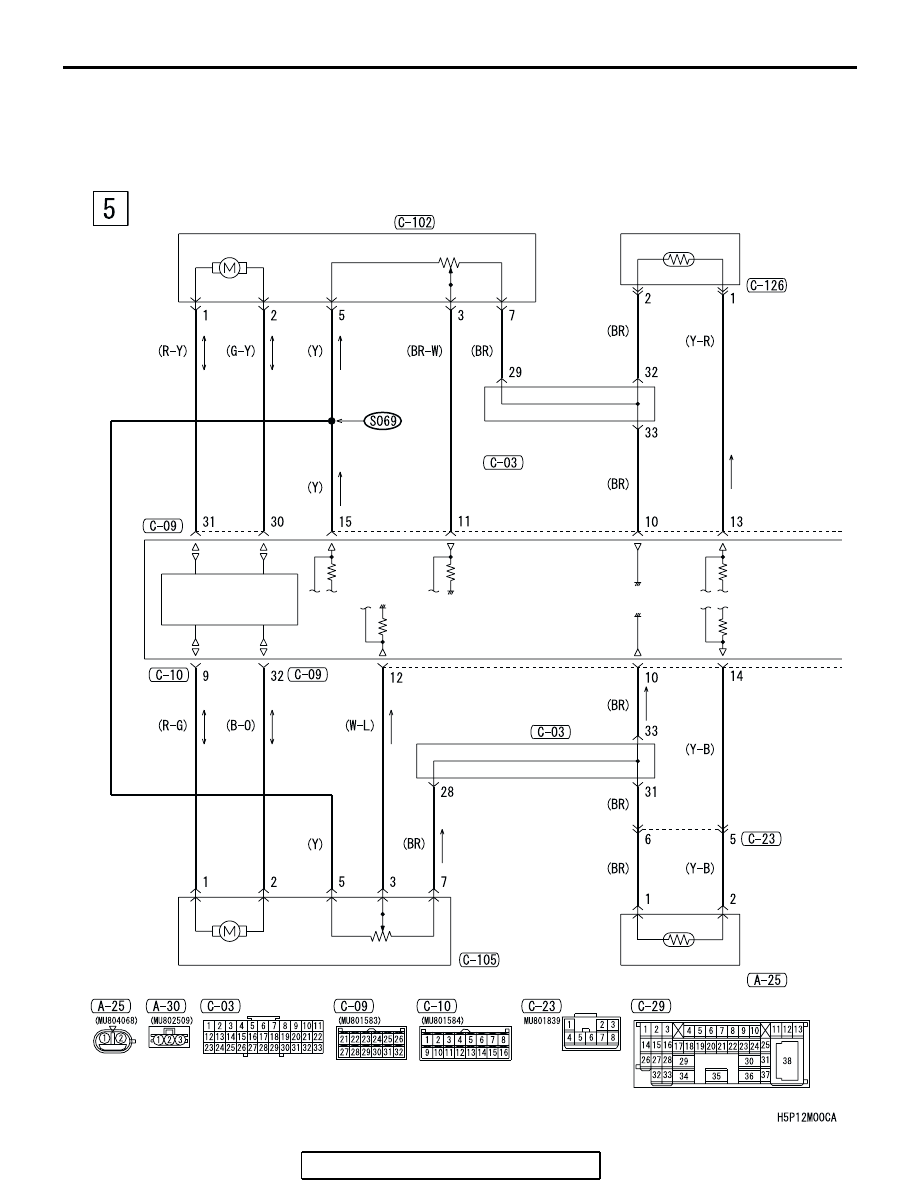

MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

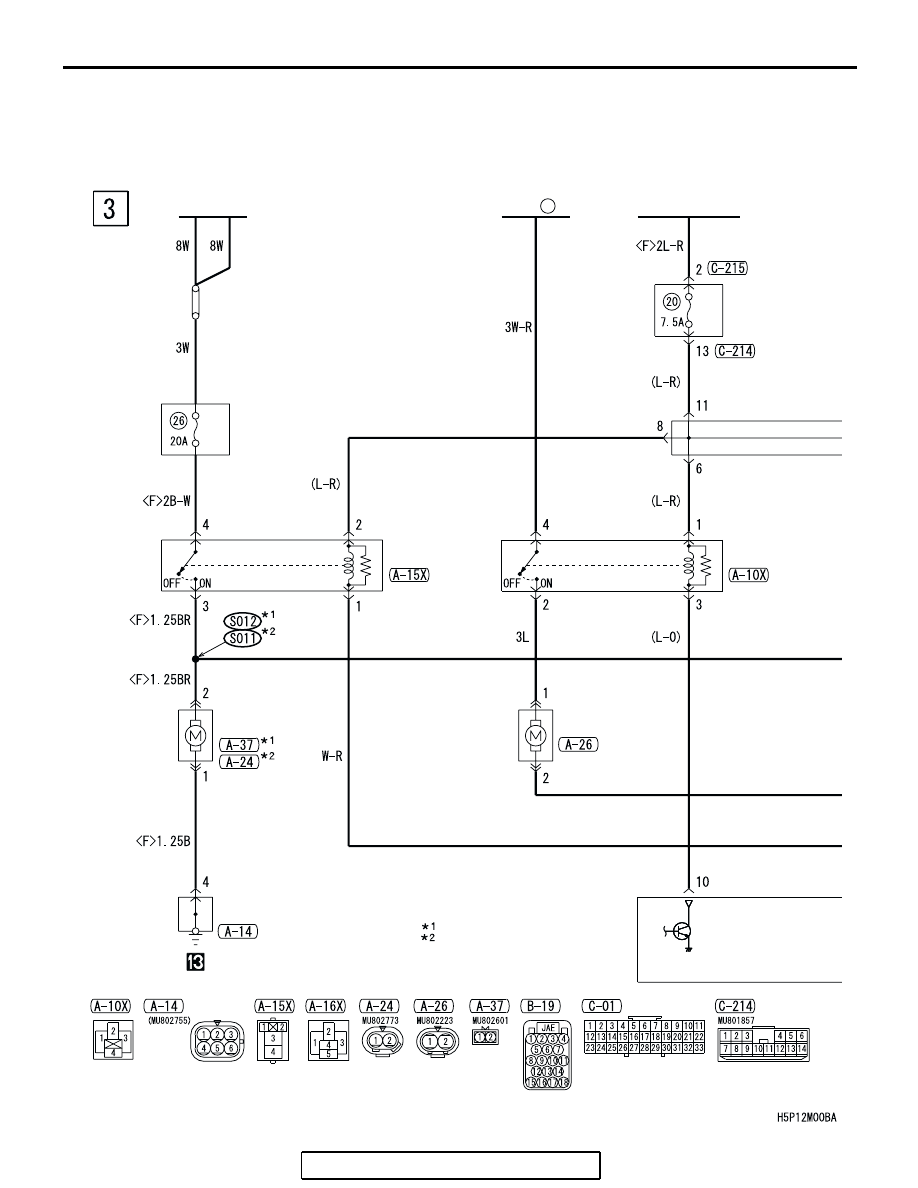

CIRCUIT DIAGRAMS

90-154

MANUAL AIR CONDITIONING SYSTEM <LOW> (CONTINUED)

BATTERY

2

FUSIBLE
LINK

IGNITION
SWITCH (IG2)

JUNCTION
BLOCK

FUSIBLE
LINK

CONDENSER
FAN RELAY

FAN CONTROL
RELAY

CONDENSER
FAN MOTOR

RADIATOR
FAN MOTOR

NOTE

: 2.4L ENGINE
: 3.8L ENGINE

GROUNDING
CONNECTOR

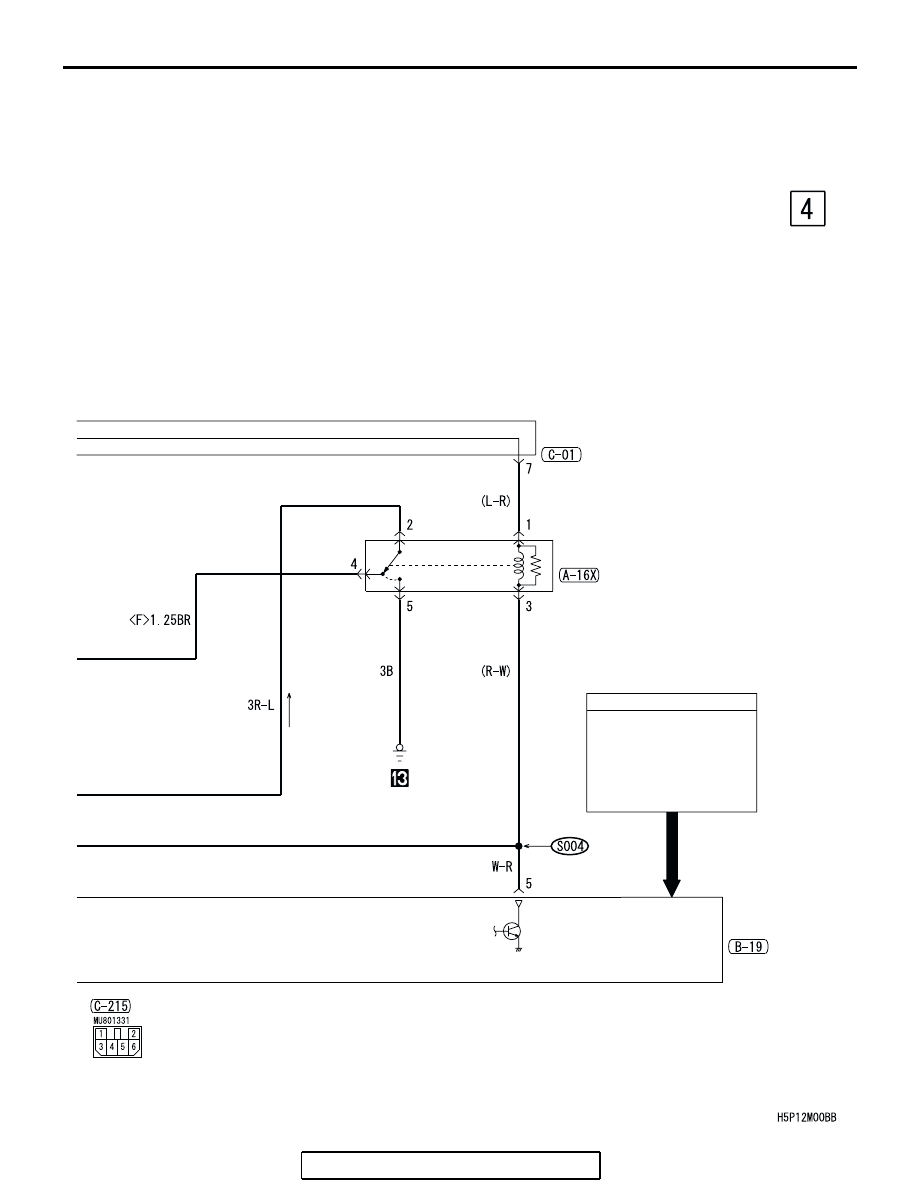

MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

CIRCUIT DIAGRAMS

90-155

JOINT
CONNECTOR (1)

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE
BR :BROWN     O : ORANGE     GR : GRAY     R : RED     W : WHITE
SB : SKY BLUE     P : PINK      Y : YELLOW     V : VIOLET

RADIATOR
FAN RELAY

POWERTRAIN
CONTROL
MODULE

·A/C-ECU
·ENGINE
 COOLANT
 TEMPERATURE
 SENSOR
·OUTPUT SHAFT
 SPEED SENSOR

INPUT SIGNAL

MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

CIRCUIT DIAGRAMS

90-156

MANUAL AIR CONDITIONING SYSTEM <LOW> (CONTINUED)

MODE SELECTION
DAMPER CONTROL
MOTOR AND POTENTIOMETER

AIR
THERMO
SENSOR

JOINT
CONNECTOR (2)

JOINT
CONNECTOR (2)

AIR MIXING
DAMPER CONTROL
MOTOR AND
POTENTIOMETER

AMBIENT
TEMPERA-
TURE
SENSOR

MOTOR
DRIVE
CIRCUIT

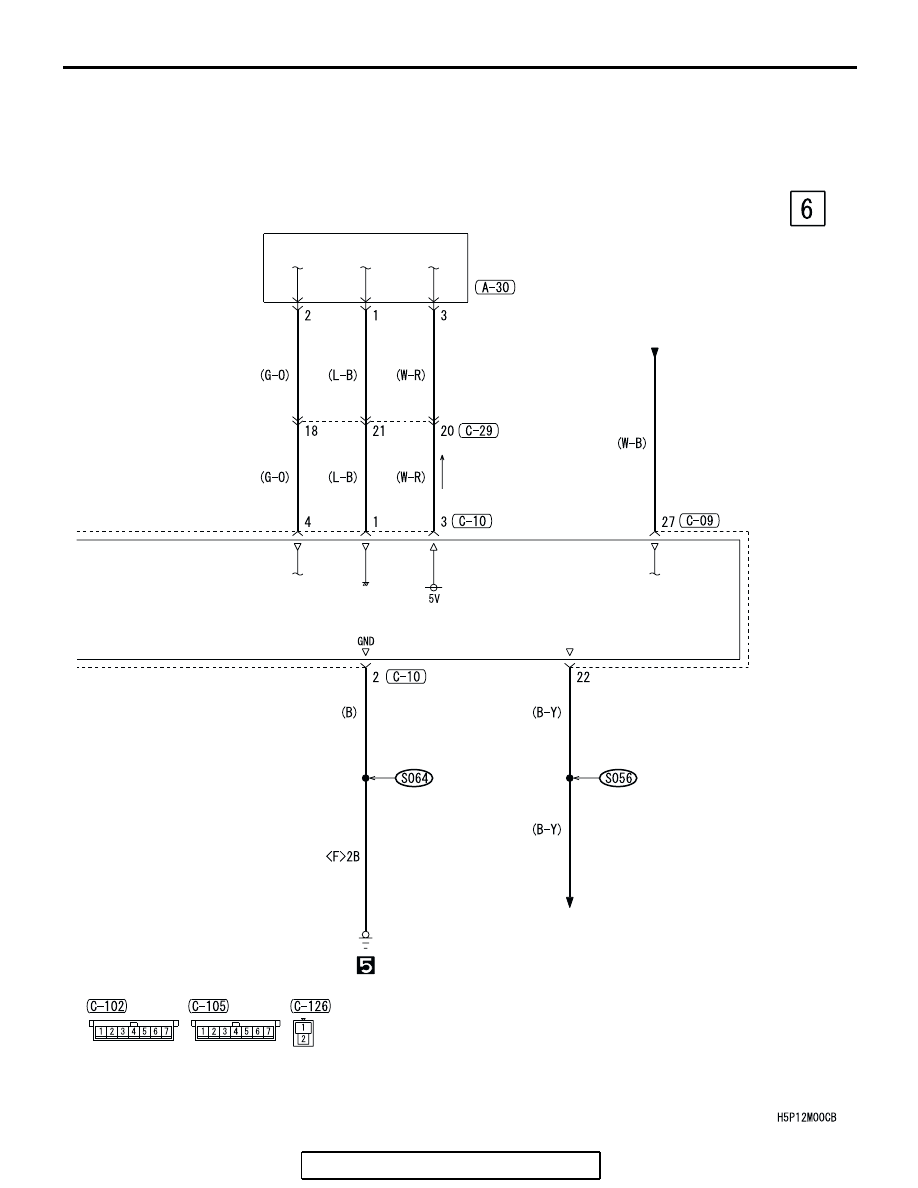

MANUAL AIR CONDITIONING SYSTEM <LOW>

TSB Revision

CIRCUIT DIAGRAMS

90-157

RHEOSTAT

A/C-ECU

REAR WINDOW DEFOGGER AND
DOOR MIRROR HEATER

A/C
PRESSURE
SENSOR

WIRE COLOR CODE
B : BLACK     LG : LIGHT GREEN     G : GREEN     L : BLUE     W : WHITE     Y : YELLOW
SB : SKY BLUE     BR : BROWN     O : ORANGE     GR : GRAY     R : RED     P : PINK     V : VIOLET
