Mitsubishi Galant 9G. Manual - part 1583





RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-204

ON-VEHICLE SERVICE

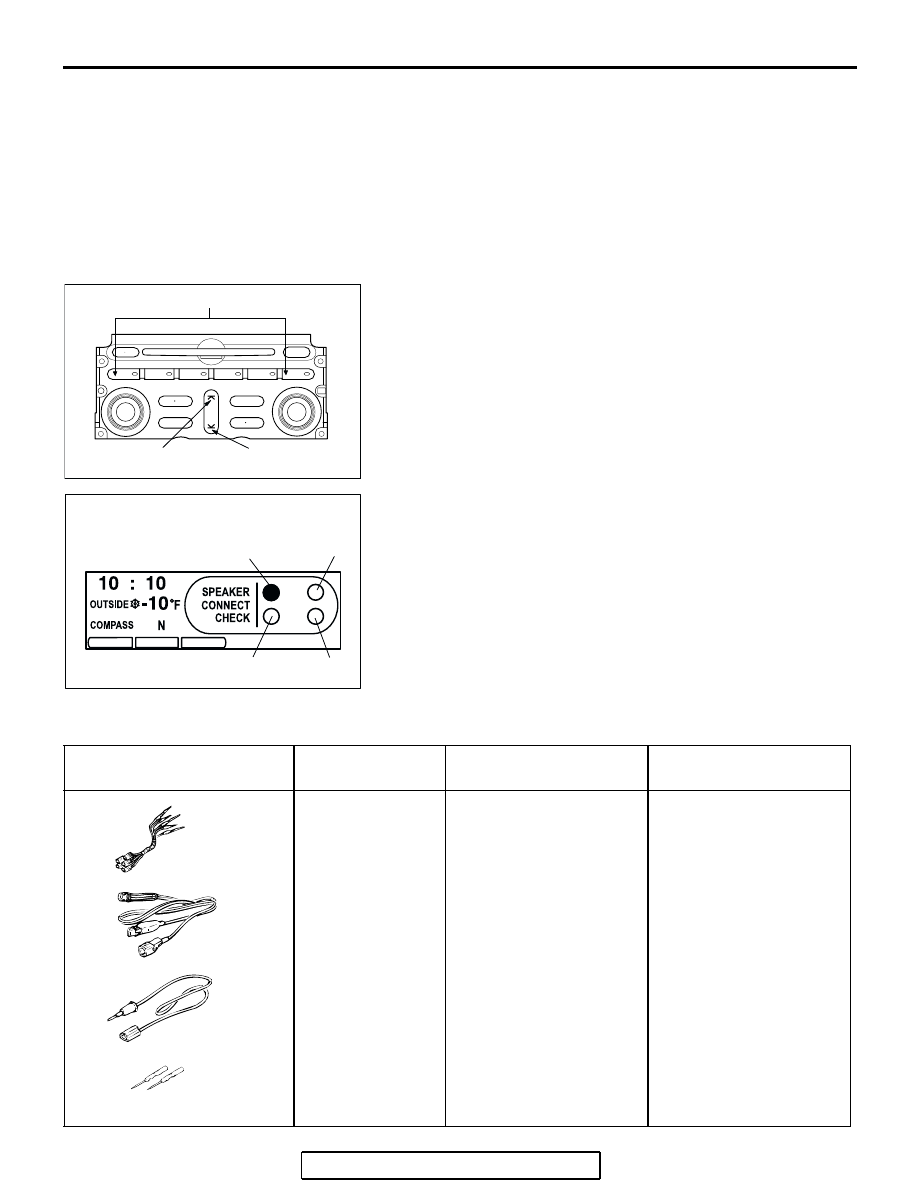

SPEAKER TEST (Vehicles with seven speakers)

M1544005400318

Operate the radio panel switches to test the speakers. The
multi-center display (middle grade type) shows which speaker
is sounding. Enter the speaker test mode according to the fol-
lowing steps:
1. Turn the ignition switch to "ACC" position and switch off the

audio.

2. Press the following buttons in that order within 60 seconds

from step (1).

(1) Memory select "1" button
(2) "SEEK" switch (down side)
(3) "SEEK" switch (up side)
(4) Memory select "6" button

3. Check that the speaker, which is displayed on the

multi-center display (middle grade type), sounds (If the
memory select "6" button is pressed, the speaker will be
changed).

4. If a button other than the memory select "6" button and

"EJECT" button (CD) is pressed, or the ignition switch is
turned to "LOCK" (OFF) position, you will exit from the
speaker test mode.

SPECIAL TOOL

M1544000600395

6

READY

SCAN

RPT  RDM

C D

SEEK
TRACK

LOAD  EJECT

5

4

3

2

1

FM  AM

VO

L /

PUSH

PW

R

T

U

NE

/

PUSH

AUD

IO

AC208556

MEMORY SELECT BUTTON (1. 6)

SEEK (DOWN)
SWITCH

AB

SEEK (UP)
SWITCH

AC208718 AB

FRONT SPEAKER (LH)
CHECK PROCESSING

FRONT (LH)

REAR (LH)

REAR (RH)

FRONT (RH)

TOOL

TOOL NUMBER
AND NAME

REPLACED BY MILLER
TOOL NUMBER

APPLICATION

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Harness set

A: Test harness
B: LED harness
C: LED harness

adapter

D: Probe

General service tool
(jumper)

Making voltage and
resistance measurements
during troubleshooting

A: Connect pin contact

pressure inspection

B: Power circuit

inspection

C: Power circuit

inspection

D: Commercial tester

connection

MB991223

A

B

C

D

AC

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-205

RADIO WITH CD PLAYER

REMOVAL AND INSTALLATION

M1544010900029

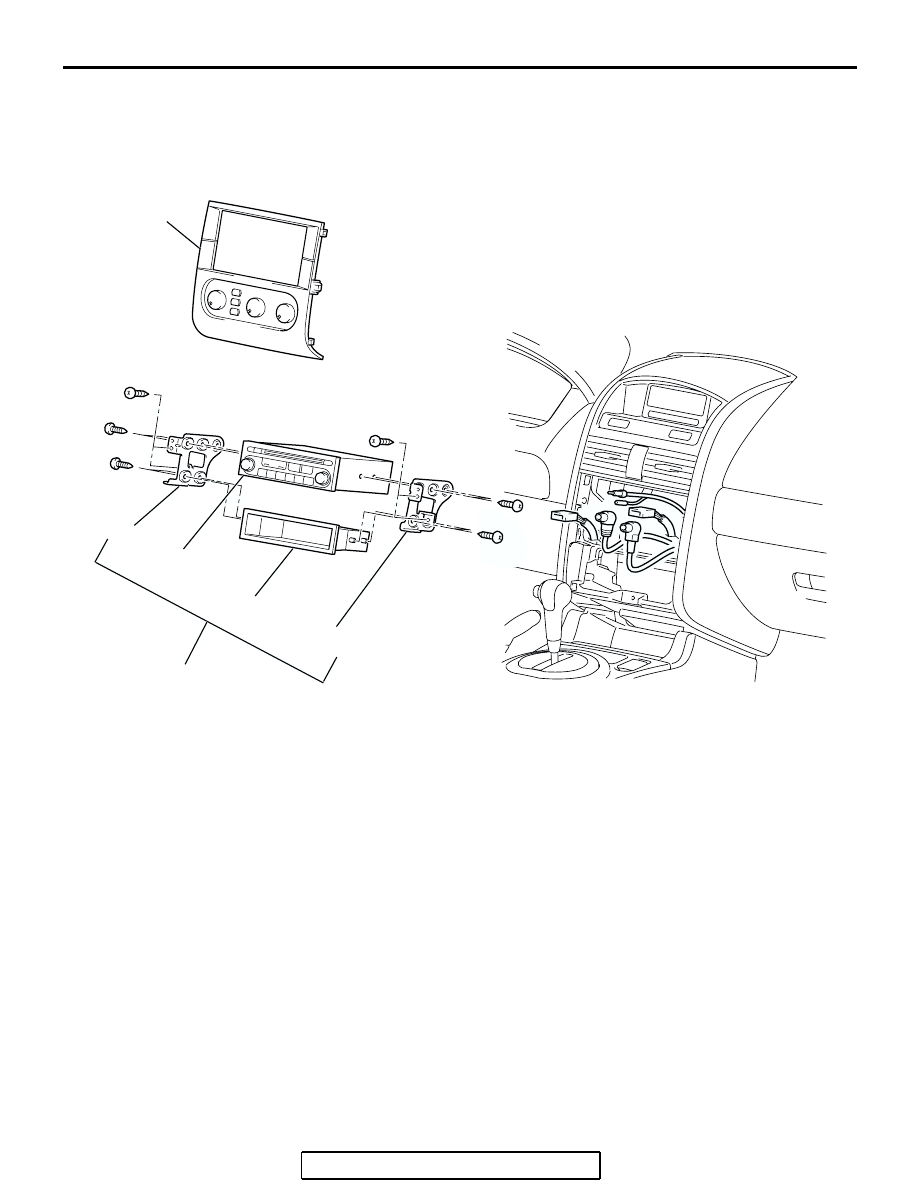

<RADIO AND CD PLAYER>

AC306989

1

5

4

3

5

2

AB

RADIO REMOVAL STEPS

1.

INSTURMENT CENTER PANEL
ASSEMBLY (REFER TO GROUP 52A,
INSTRUMENT PANEL

P.52A-3

.)

2.

RADIO AND CD PLAYER AND
ACCESSORY BOX ASSEMBLY

3.

RADIO AND CD PLAYER

4.

ACCESSORY BOX

5.

AUDIO EQUIP BRACKET

RADIO REMOVAL STEPS (Continued)

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-206

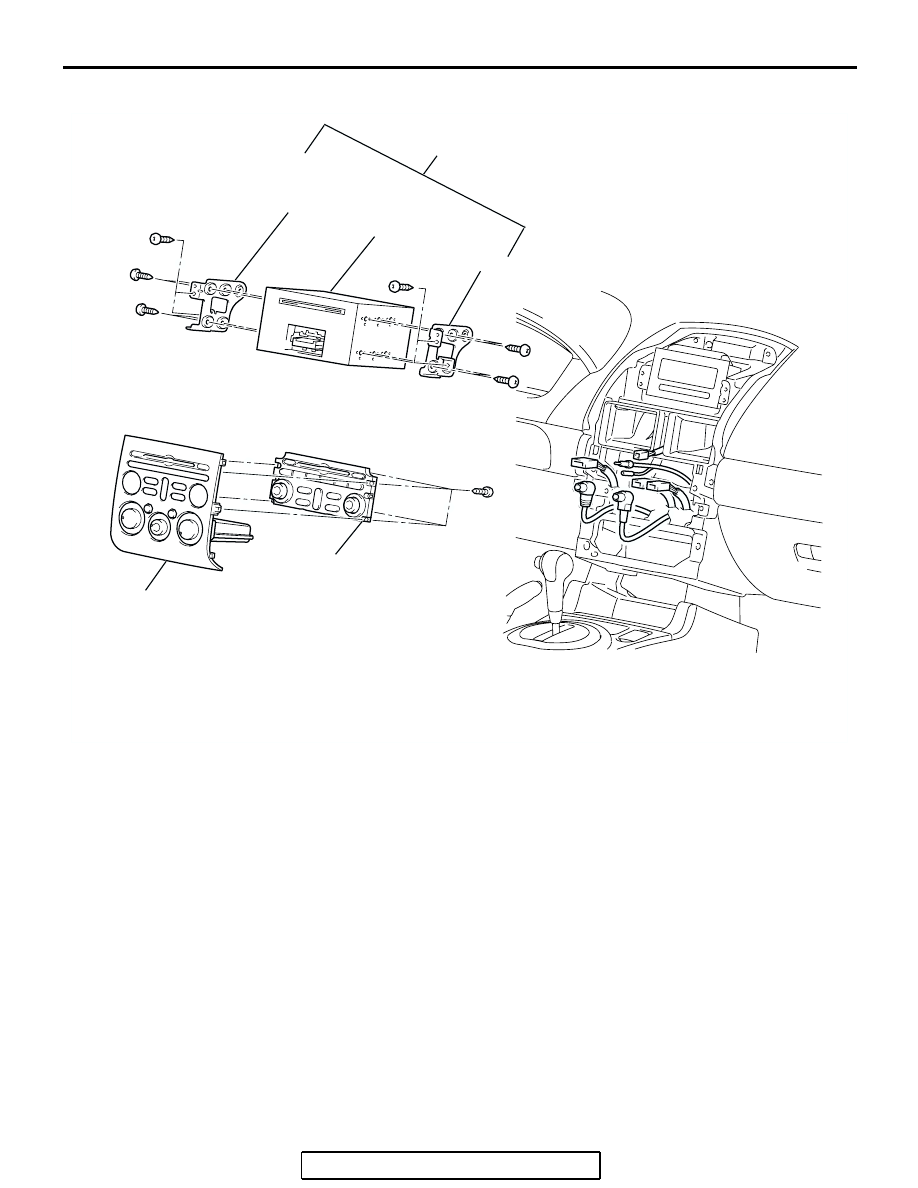

<RADIO, CD PLAYER AND CD CHANGER>

AC306990

5

4

5

3

1

2

AB

RADIO REMOVAL STEPS

1.

INSTURMENT CENTER PANEL
ASSEMBLY (REFER TO GROUP 52A,
INSTRUMENT PANEL

P.52A-3

.)

2.

RADIO PANEL

3.

RADIO, CD PLAYER AND CD
CHANGER ASSEMBLY

4.

RADIO, CD PLAYER AND CD
CHANGER

5.

AUDIO EQUIP BRACKET

RADIO REMOVAL STEPS (Continued)

RADIO WITH CD PLAYER

TSB Revision

CHASSIS ELECTRICAL

54A-207

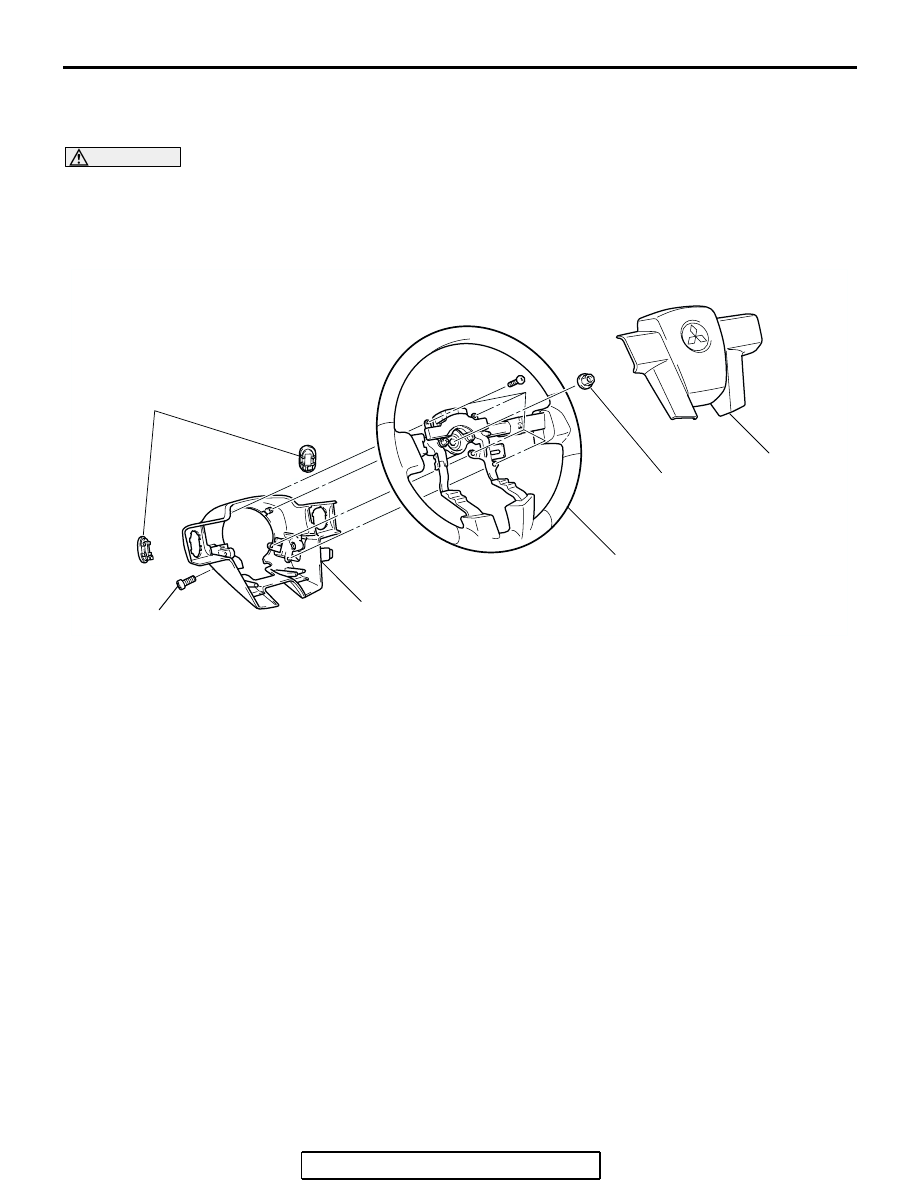

REMOTE CONTROLLED RADIO SWITCH

REMOVAL AND INSTALLATION

M1544010100153

WARNING

Before removing the air bag module, refer to GROUP 52B, Service Precautions

P.52B-26



and Air Bag Module and Clock Spring

P.52B-369

.

When removing and installing the steering wheel, do not let it bump against the air bag
module.

AC207688

1

2

3

4

AB

41 ± 8 N·m
30 ± 6 ft-lb

9.0 ± 2.0 N·m
80 ± 17 ft-lb

REMOVAL STEP

1.

AIR BAG MODULE ASSEMBLY
(REFER TO GROUP 52B, AIR
BAG MODULE(S) AND CLOCK
SPRING

P.52B-369

.)

2.

STEERING WHEEL ASSEMBLY
(REFER TO GROUP 37A,
STEERING WHEEL

P.37-26

.)

3.

LOWER COVER CAP

<<A>>

4.

REMOTE CONTROLLED RADIO
SWITCH

REMOVAL STEP (Continued)
