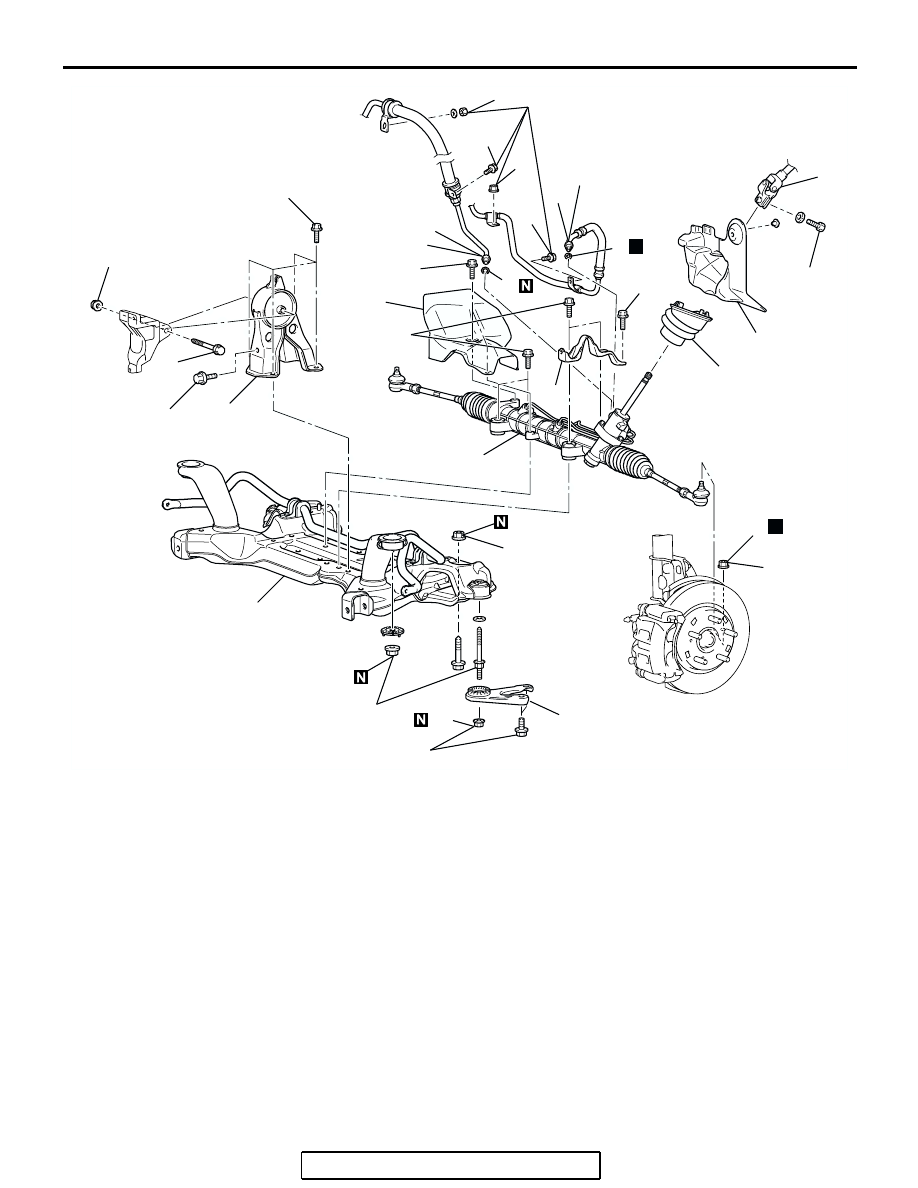

POWER STEERING GEAR BOX AND LINKAGE

TSB Revision

POWER STEERING

37-34

Required Special Tool:

• MB991897: Ball Joint Remover

AC306567

2

18 ± 2 N·m
13 ± 2 ft-lb

29 ± 4 N·m
21 ± 3 ft-lb

6

9

8

3

4

5

15

1

58 ± 7 N·m
43 ± 5 ft-lb

17

83 ± 12 N·m
61 ± 9 ft-lb

15 ± 3 N·m
11 ± 2 ft-lb

12 ± 2 N·m
102 ± 22 in-lb

7

15 ± 3 N·m
11 ± 2 ft-lb

N

N

14

58 ± 7 N·m
43 ± 5 ft-lb

10

58 ± 7 N·m*
43 ± 5 ft-lb*

165 ± 15 N·m
122 ± 11 ft-lb

180 ± 20 N·m
133 ± 14 ft-lb

83 ±12 N·m
61 ± 9 ft-lb

12

13

16

AB

11

58 ± 7 N·m
43 ± 5 ft-lb

12 ± 2 N·m
102 ± 22 in-lb

6

7

8

REMOVAL STEPS

1. STEERING SHAFT PAD

<<A>>

2. STEERING COLUMN ASSEMBLY

AND STEERING GEAR
CONNECTION

<<B>>

3. SELF  LOCKING NUT  (TIE ROD END

AND KNUCKLE CONNECTION)

4. RETURN TUBE CONNECTION
5. PRESSURE HOSE CONNECTION
6. RETURN TUBE CLAMP
7. PRESSURE HOSE CLAMP
8. O-RING
9. REAR ROLL  STOPPER

CONNECTING BOLT

>>C<<

10. SELF LOCKING NUT

<<C>> >>C<<

11. FRONT AXLE CROSSMEMBER

STAY

<<D>> >>B<<

12. CROSSMEMBER ASSEMBLY

>>B<<

13. STEERING COLUMN DASH  PANEL

COVER

>>A<<

14. REAR ROLL STOPPER

>>A<<

15. POWER STEERING GEAR

BRACKET

16. STEERING GEAR AND LINKAGE

PROTECTOR <3.8L ENGINE>

17. POWER STEERING GEAR AND

LINKAGE

REMOVAL STEPS (Continued)

POWER STEERING GEAR BOX AND LINKAGE

TSB Revision

POWER STEERING

37-35

REMOVAL SERVICE POINTS

.

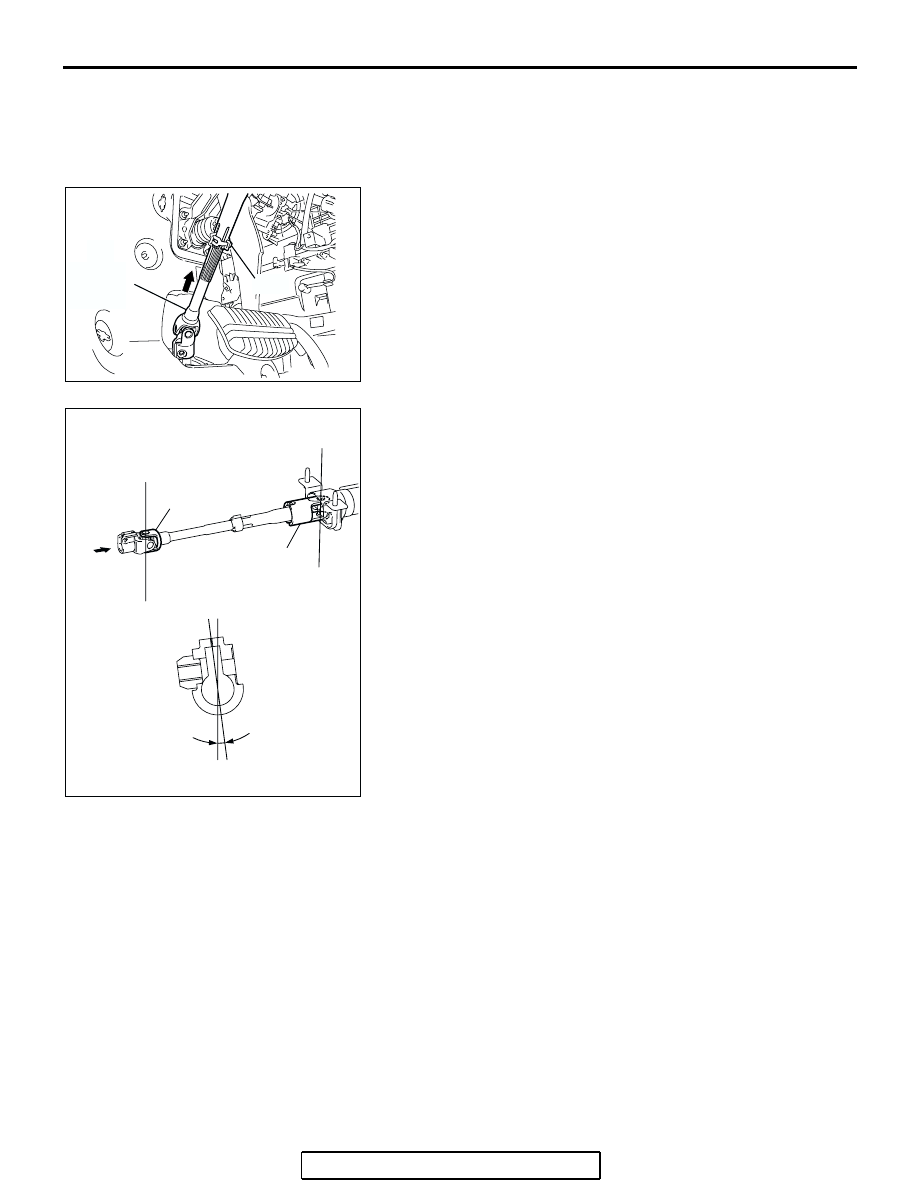

<<A>> STEERING COLUMN ASSEMBLY AND
STEERING GEAR DISCONNECTION

1. Pinch the steering column shaft clip with pliers, and pull up

the shaft in the direction shown to disengage the steering
column assembly.

NOTE: If the steering column shaft is removed accidentally,
remove the steering column assembly and be sure to insert the
steering column shaft into the steering column as shown in the
figure.

.

AC306565 AB

CLIP

STEERING
COLUMN
SHAFT

AC306564 AB

X

X

Y

Y

X

X

Y

Y

YOKE Y

VIEW A

7.6˚ ± 3˚

YOKE X

A

POWER STEERING GEAR BOX AND LINKAGE

TSB Revision

POWER STEERING

37-36

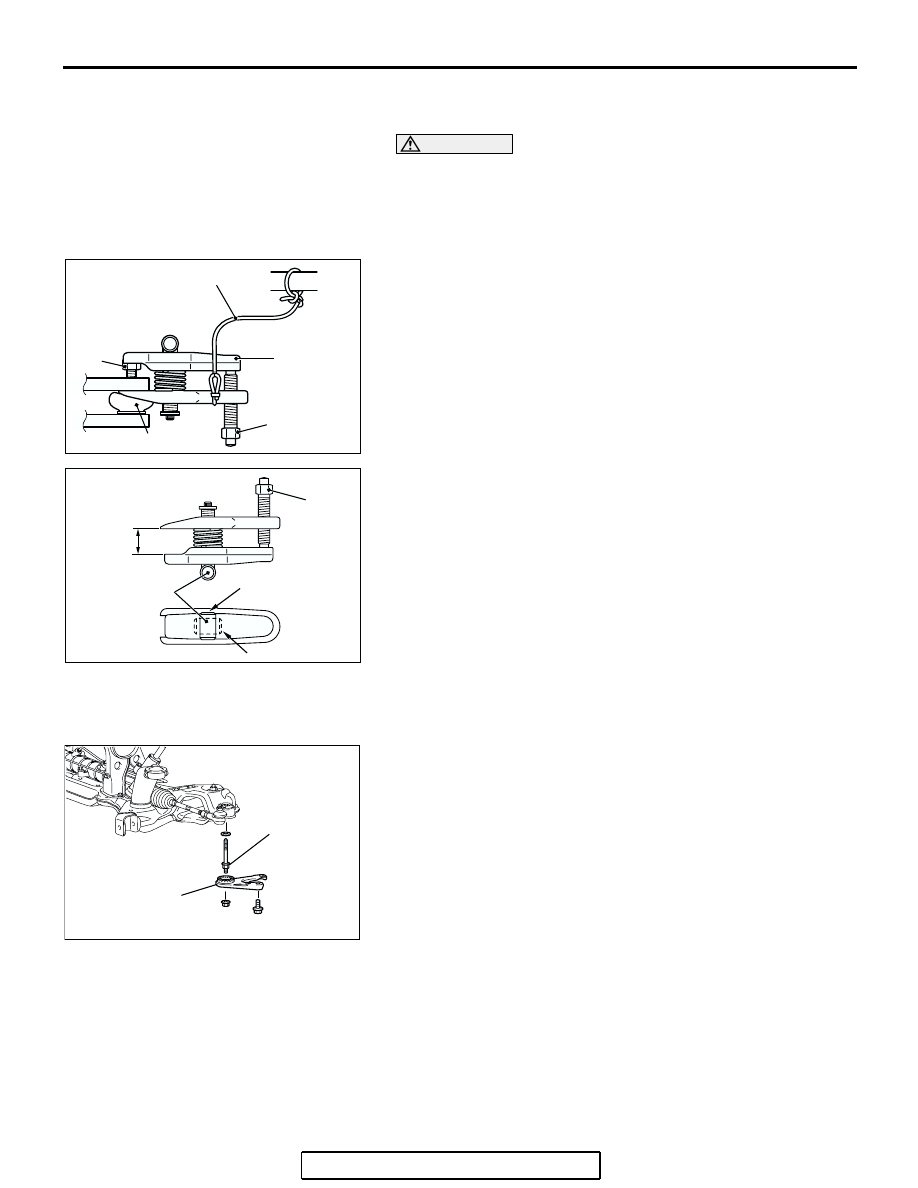

<<B>> TIE ROD END AND KNUCKLE
DISCONNECTION

CAUTION

• Do not remove the nut from ball joint. Loosen it and use

special tool MB991897 to avoid possible damage to ball
joint threads.

• Hang special tool MB991897 with a cord to prevent it

from falling.

1. Install special tool MB991897 as shown in the figure.

2. Turn the bolt and knob as necessary to make the jaws of

special tool MB991897 parallel, tighten the bolt by hand and
confirm that the jaws are still parallel.
NOTE: When adjusting the jaws in parallel, make sure the
knob is in the position shown in the figure.

3. Tighten the bolt with a wrench to disconnect the tie rod end.

.

<<C>> FRONT AXLE CROSSMEMBER STAY
REMOVAL

The crossmember mounting bolts need not be unscrewed
when the front axle crossmember stay is replaced. However,
the bolts may be loose while the front axle crossmember stay is
removed. Retighten the bolts to 180

± 20 N⋅m (133 ± 14 ft-lb).

.

AC208247AC

CORD

BOLT

MB991897

NUT

BALL JOINT

AC106821

KNOB

PARALLEL

BOLT

GOOD

BAD

AB

AC306568 AB

FRONT AXLE
CROSSMEMBER
STAY

CROSSMEMBER
MOUNTING BOLT

POWER STEERING GEAR BOX AND LINKAGE

TSB Revision

POWER STEERING

37-37

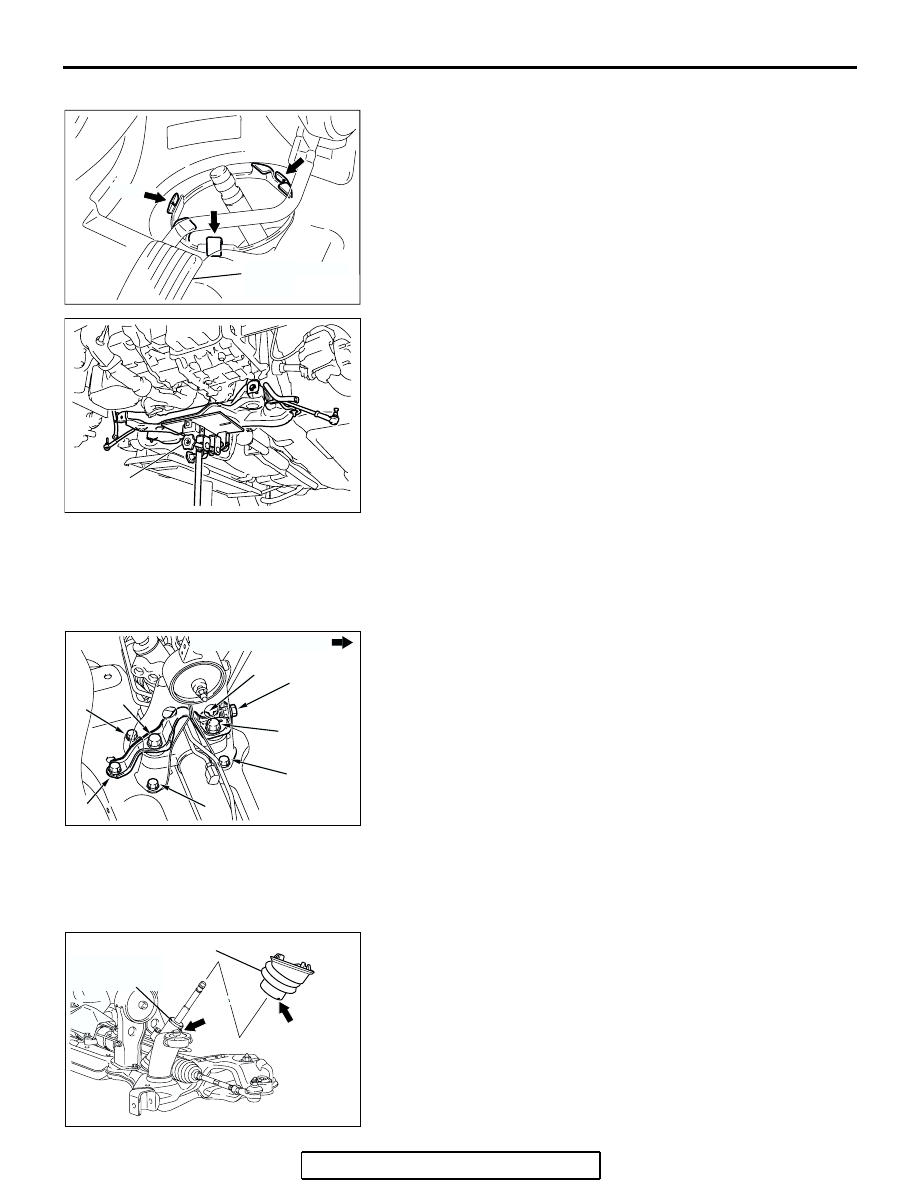

<<D>> CROSSMEMBER ASSEMBLY REMOVAL

1. From inside the vehicle, loosen the 3 shown clips from the

body panel.

2. Use a transmission jack to hold the crossmember, and then

remove the crossmember mounting nuts and bolts.

3. Lower the crossmember with the rear roll stopper, the

stabilizer bar and the steering gear.

INSTALLATION SERVICE POINTS

.

>>A<<  POWER STEERING GEAR
BRACKET/REAR ROLL STOPPER INSTALLATION

Tighten the bolts as follows:
1. Tighten the bolt A and then tighten the bolt B.
2. Tighten the bolts E with finger tight.
3. Tighten the bolt C and then tighten the bolts D.
4. Tighten the bolts E and then tighten the bolt F.

.

>>B<< STEERING COLUMN DASH PANEL
COVER/CROSSMEMBER ASSEMBLY
INSTALLATION

1. Align the steering column dash panel cover notch (arrow A)

with the steering gear lug (arrow B), and then install the
steering column dash panel cover to the steering gear.

AC306790 AB

ACCELERATOR
PEDAL

CLIP

AC206593

AC306696

TRANSMISSION
JACK

AB

AC306791AB

A

C

B

D

FRONT OF VEHICLE

D

E

E

F

AC306751 AB

B

A

STEERING GEAR

STEERING COLUMN
DASH PANEL COVER
