Mitsubishi Pajero (1991-1998 год). Руководство - часть 404



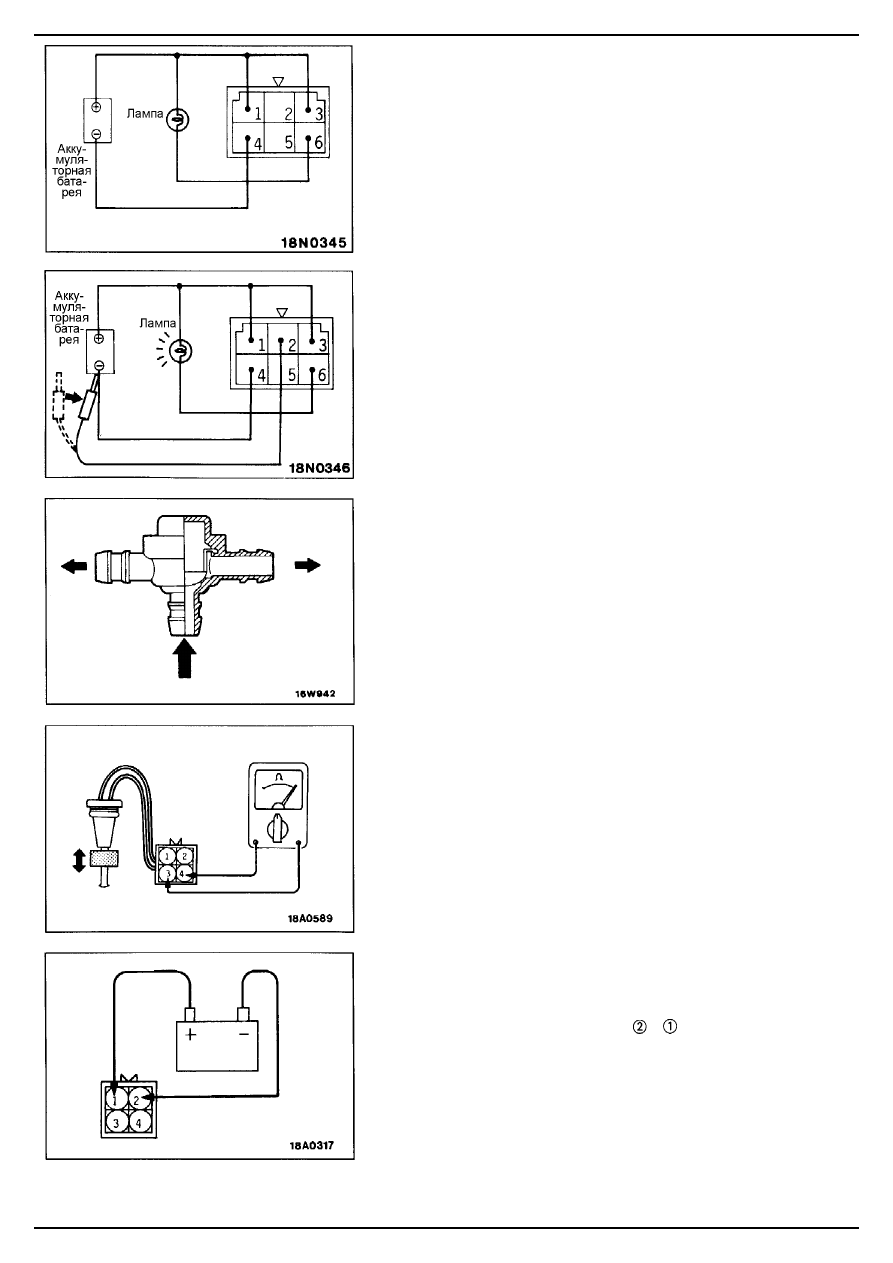

РЕЛЕ ОМЫВАТЕЛЯ ФАР ГОЛОВНОГО СВЕТА

(1)  Подсоедините контрольную лампу и аккумуляторную батарею к реле,

как показано на рисунке.





(2)  Реле считается исправным, если после подсоединения вывода (2) к

отрицательной (-) клемме аккумуляторной батареи контрольная лампа
горит приблизительно 0,3 секунды.





ОБРАТНЫЙ КЛАПАН

Подайте давление на впускной штуцер клапана и проверьте величину
давления открытия обратного клапана.
Давление открытия:     50 – 110 кПа





ДАТЧИК УРОВНЯ ЖИДКОСТИ ОМЫВАТЕЛЯ

(1)  Снимите датчик уровня жидкости с бачка омывателя.
(2)  Подсоедините омметр к выводам разъема датчика.
(3)  Передвигайте поплавок датчика вверх и вниз
(4)  Проверьте, что в верхнем положении поплавка цепь датчика

разомкнута, а в нижнем положении – цепь замкнута.





ЭЛЕКТРОДВИГАТЕЛЬ ОМЫВАТЕЛЯ ФАР

(1)  Заполните бачок омывателя водой, когда электродвигатель

омывателя установлен на бачок.

(2)  Подсоедините провода от отрицательной (-) и положительной клемм

аккумуляторной батареи к выводам   и   электродвигателя
соответственно. Проверьте, что электродвигатель работает и
присутствует напор струи воды.



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED







51-26-2

ПРИМЕЧАНИЕ

















© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED





Наружные элементы кузова –

Боковое зеркало заднего вида



51-27

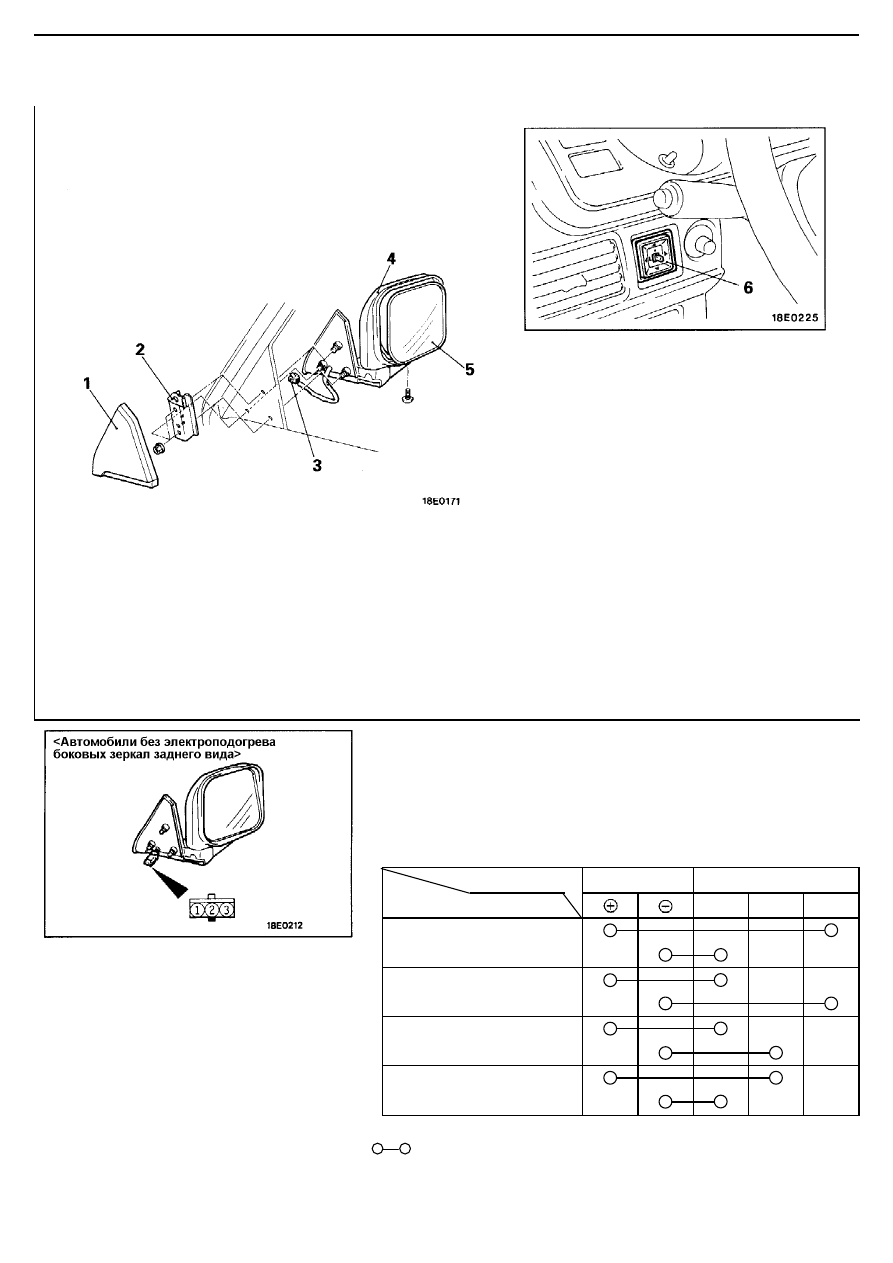

БОКОВОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

СНЯТИЕ И УСТАНОВКА







Последовательность снятия бокового
зеркала заднего вида
1.  Декоративная внутренняя крышка
2.  Кронштейн внутренней крышки
3.  Разъем жгута проводов
4.  Боковое зеркало в сборе
5.  Зеркало






Последовательность снятия переключателя
дистанционного управления боковыми
зеркалами заднего вида
6.  Выключатель дистанционного управления

боковыми зеркалами заднего вида



ПРОВЕРКА

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ БОКОВЫМИ
ЗЕРКАЛАМИ ЗАДНЕГО ВИДА

<Модели без электроподогрева боковых зеркал заднего вида>
Проверьте направление перемещения зеркала по таблице при
подсоединении каждого вывода к аккумуляторной батарее.



  Соединение

Клеммы АКБ

Выводы



Направление движения





1 2 3















Вверх

























Вниз

























Влево

























Вправо













ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Боковое зеркало заднего вида



51-28

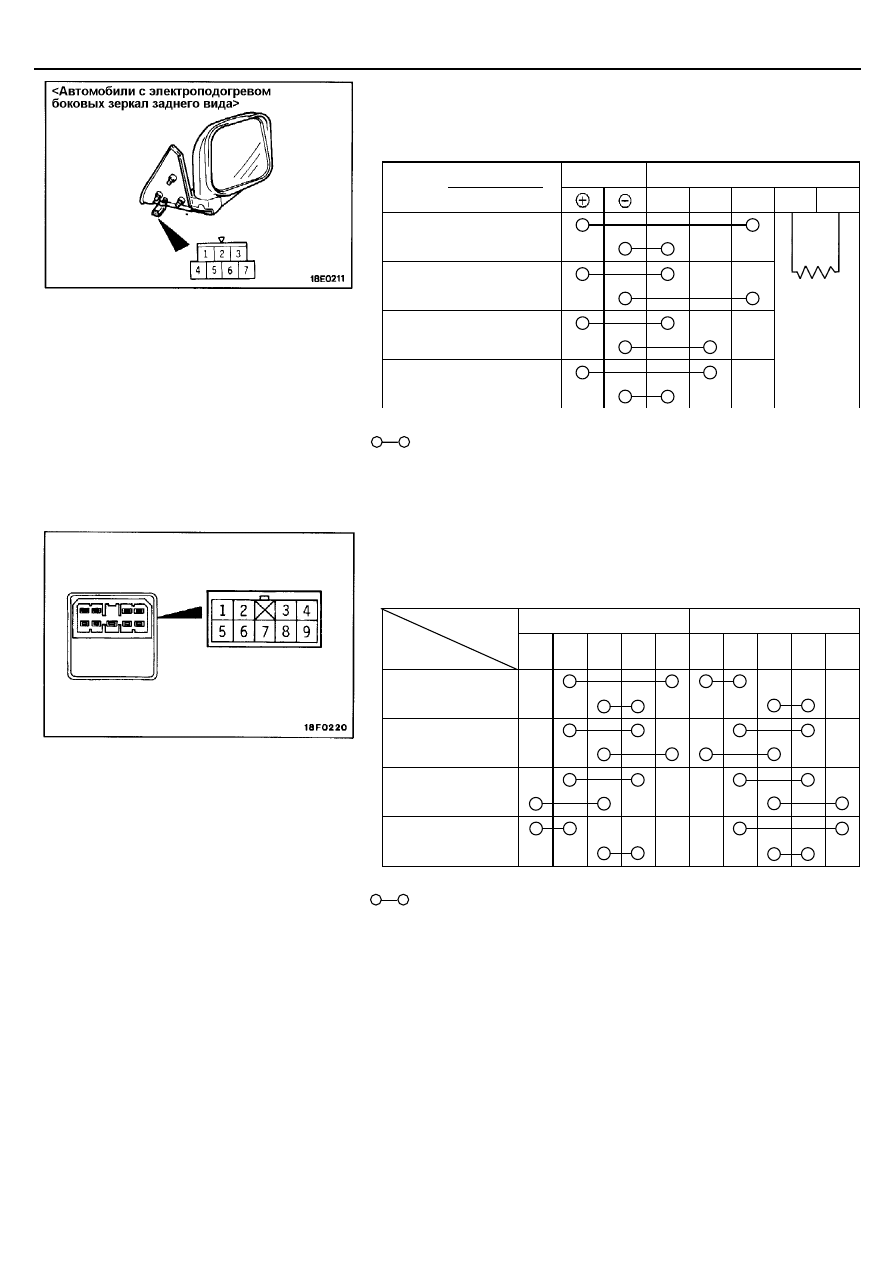

<Модели с электроподогревом боковых зеркал заднего вида>
1.  Проверьте направление перемещения зеркала по таблице при

подсоединении каждого вывода к аккумуляторной батарее.

2.  Проверьте отсутствие обрыва цепи между выводами (1) и (4).



  Соединение    Клеммы АКБ

Выводы



Направление движения





5 6 7 1 4















Вверх

























Вниз

























Влево

























Вправо















ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



ПЕРЕКЛЮЧАТЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
БОКОВЫМИ ЗЕРКАЛАМИ ЗАДНЕГО ВИДА

Проверьте состояние цепи между выводами при различных положениях
переключателя.



Вывод

Левая сторона

Правая сторона



Направление
движения

3 4 6 7 8 2 4 6 7 9























Вверх











































Вниз











































Влево















































Вправо























ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED
