Наружные элементы кузова –

Подогреватель щеток

очистителя ветрового стекла



51-24-1

ПОДОГРЕВАТЕЛЬ ЩЕТОК ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

СНЯТИЕ И УСТАНОВКА





ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА ЩЕТОК
ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА



Вывод

Положение
переключателя

2 5 1 4 3 6



ВЫКЛЮЧЕНО

(OFF)



ВКЛЮЧЕНО (ON)





Подсветка

Индикатор



ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.

ПРОВЕРКА РЕЛЕ ПОДОГРЕВАТЕЛЯ ЩЕТОК ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

Подайте питание от аккумуляторной батареи на вывод (2) и проверьте
состояние цепи между выводами после подсоединения вывода 4 с
"массой".



Питание подается

Выводы 1 и 3

Цепь замкнута



Питания не подается

Выводы 1 и 3

Цепь разомкнута





Выводы 2 и 4

Цепь замкнута





© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED



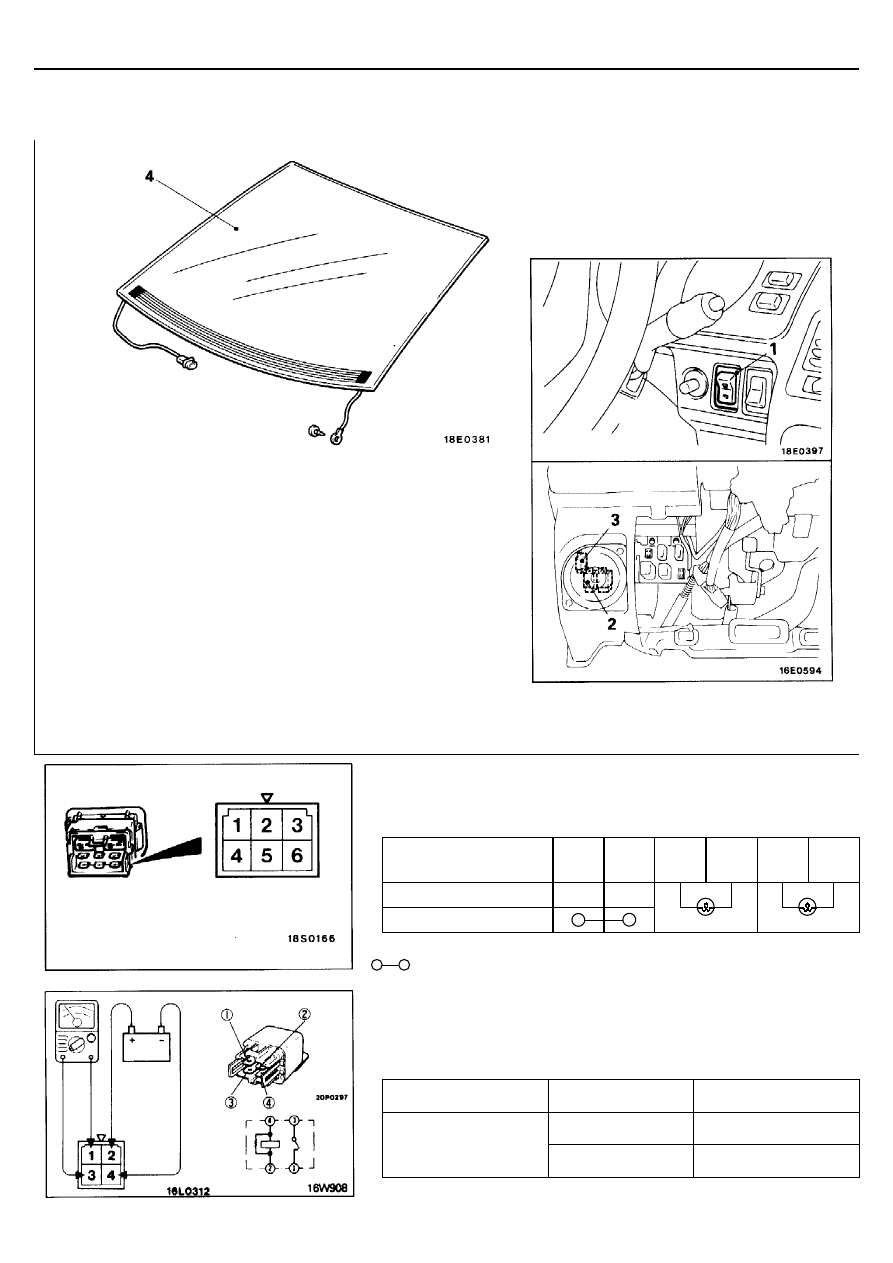

Последовательность снятия подогревателя щеток
очистителя ветрового стекла
1.  Выключатель подогрева щеток очистителя

ветрового стекла

Последовательность снятия реле подогревателя
щеток очистителя ветрового стекла
2.  Реле подогревателя щеток очистителя ветрового

стекла

Последовательность снятия реле времени
подогрева щеток очистителя ветрового стекла
3.  Реле времени подогрева щеток очистителя

ветрового стекла

Снятие ветрового стекла
4.  Ветровое стекло

(Смотрите ГЛАВУ 42 – "Ветровое стекло".)



Наружные элементы кузова –

Подогреватель щеток

очистителя ветрового стекла



51-24-2

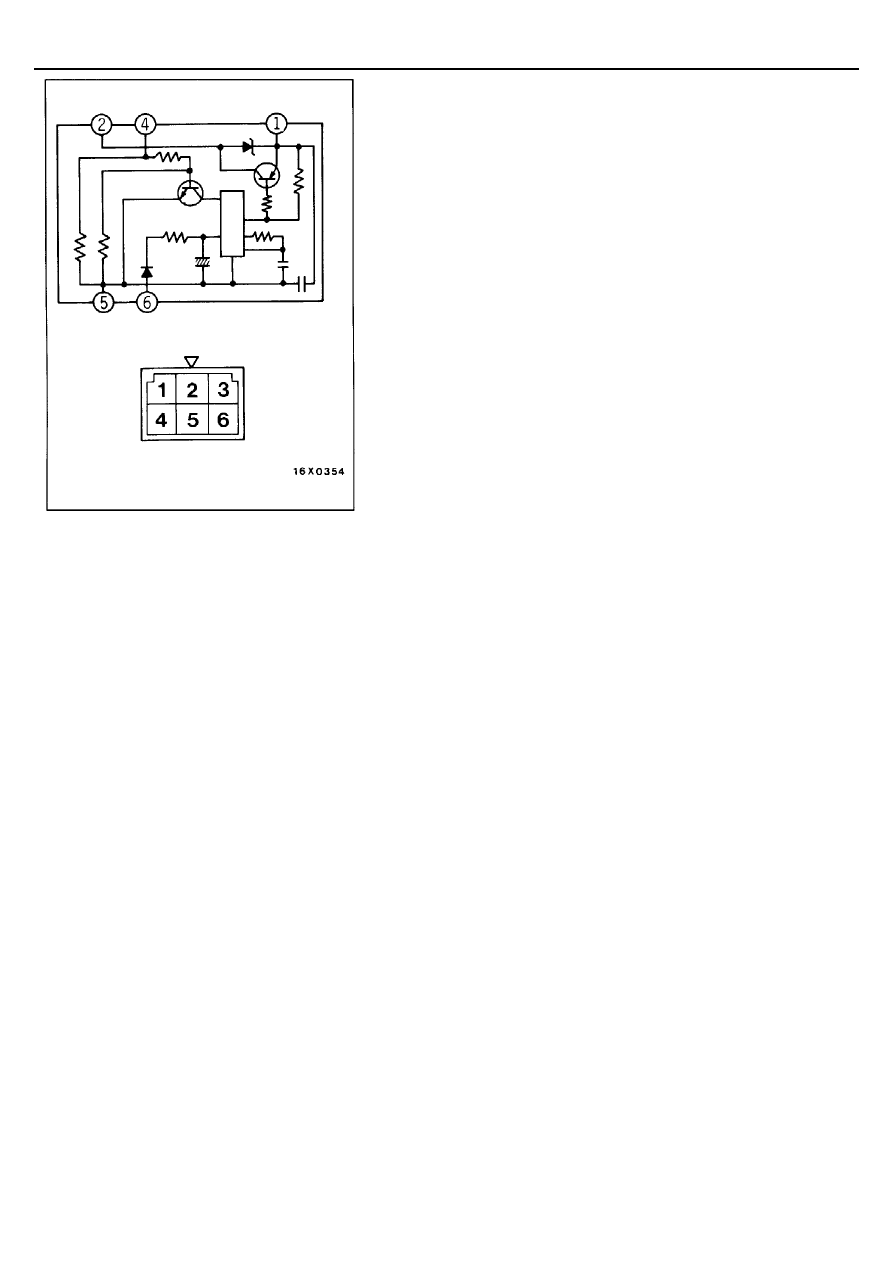

РЕЛЕ ВРЕМЕНИ ПОДОГРЕВА ЩЕТОК ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

(1)  Подсоедините провод от положительной (+) клеммы аккумуляторной

батареи к выводам (1) и (6) реле, а провод от отрицательной (-)
клеммы подсоедините к выводу (5).

(2)  Проверьте, что напряжение аккумуляторной батареи подается на

вывод (2) реле, когда провод от положительной (+) клеммы
аккумуляторной батареи был временно подсоединен к выводу (4)
реле и затем немедленно отсоединен.



















© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E ADDED





Наружные элементы кузова –

Омыватель фар головного света



51-25

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА

СНЯТИЕ И УСТАНОВКА







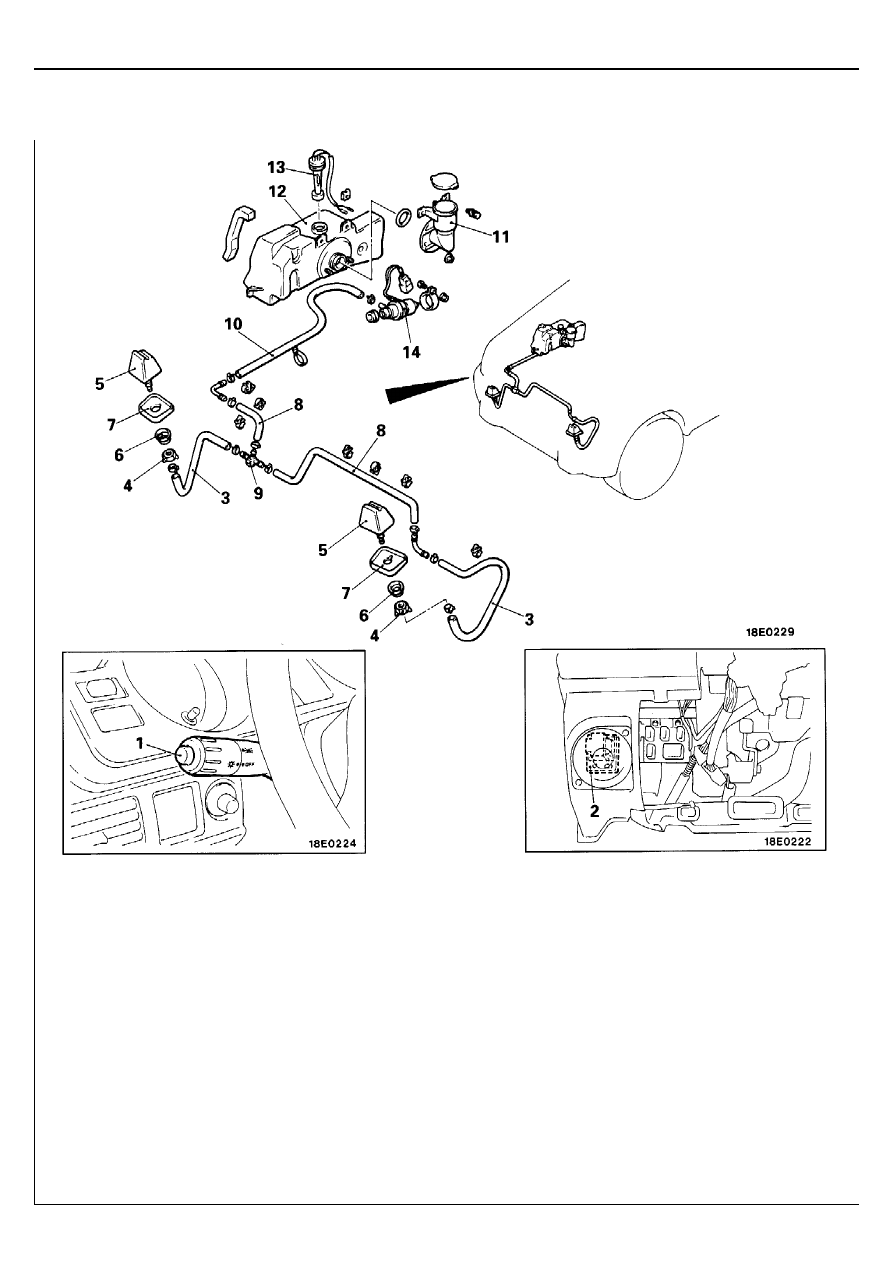

Последовательность снятия выключателя
омывателя фар головного света
1.  Выключатель омывателя фар

(Смотрите ГЛАВУ 54 – "Подрулевой
комбинированный переключатель".)



Последовательность снятия форсунки и
обратного клапана

•

Передний бампер (Смотрите страницу 51-8.)

•

Слив жидкости омывателя

3.  Шланг омывателя
4.  Гайка
5.  Форсунка
6.  Манжета
7.  Опора форсунки

(Модели без защитной накладки бампера)

8.  Шланг омывателя
9.  Обратный клапан






Последовательность снятия реле омывателя
фар головного света

•

Нижняя крышка панели приборов
(Смотрите ГЛАВУ 52 – "Панель приборов".)

2.  Реле омывателя фар


Последовательность снятия бачка
омывателя

•

Правый брызгозащитный щиток
(Смотрите ГЛАВУ 42 – "Крыло".)

•

Передний комбинированный фонарь
(Смотрите ГЛАВУ 54 – "Система наружного
освещения".)

•

Слив жидкости омывателя

10.  Шланг омывателя
11.  Крышка и патрубок
12.  Бачок омывателя в сборе
13.  Датчик уровня жидкости омывателя
14.  Электродвигатель омывателя


© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Омыватель фар головного света



51-26

ПРОВЕРКА

ВЫКЛЮЧАТЕЛЬ ОМЫВАТЕЛЯ ФАР ГОЛОВНОГО СВЕТА

<Модели без Дополнительной Системы Пассивной Безопасности (SRS)>
Отсоедините разъем подрулевого комбинированного переключателя и
проверьте состояние цепи  между выводами при различных положениях
выключателя омывателя фар.





Разъем

А

В



Положение
выключателя

Вывод

4 6



ВЫКЛЮЧЕНО (OFF)







ВКЛЮЧЕНО (ON)





ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



<Модели с Дополнительной Системой Пассивной Безопасности (SRS)>
(1)  Снимите нижний кожух рулевой колонки.
(2)  Снимите верхний кожух рулевой колонки.

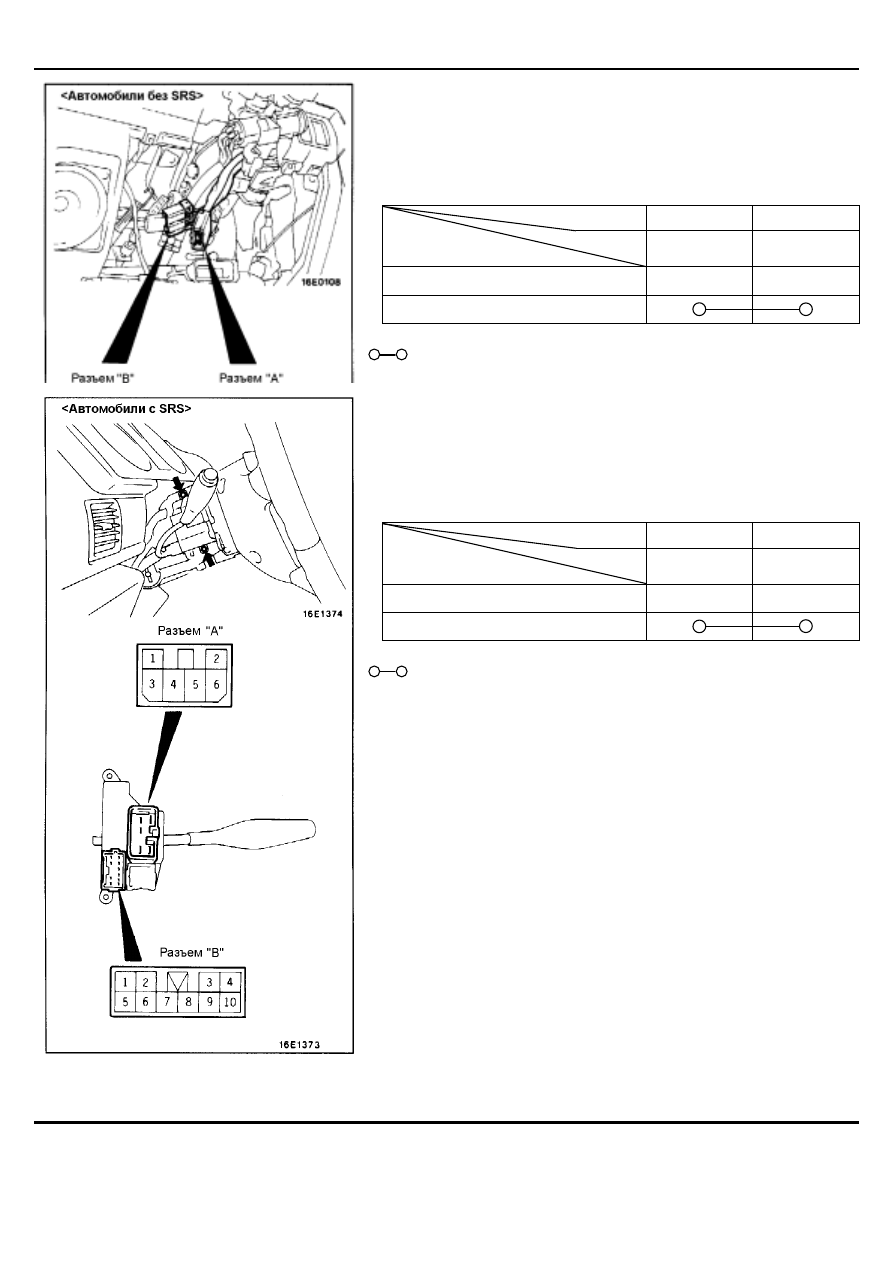

(3)  Ослабьте винты, показанные на рисунке, и снимите переключатель

стеклоочистителя и омывателя.

(4)  Проверьте состояние цепи между выводами при различных

положениях выключателя.






Разъем

А

В



Положение
выключателя

Вывод

1 2



ВЫКЛЮЧЕНО (OFF)







ВКЛЮЧЕНО (ON)







ПРИМЕЧАНИЕ


      отмечено наличие замкнутой цепи между выводами.



© Mitsubishi Motors Corporation   Dec. 1993

PWJE9086-E REVISED





Наружные элементы кузова –

Омыватель фар головного света
