КУЗОВ –

  Боковая дверь в сборе

42-23

БОКОВАЯ ДВЕРЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА










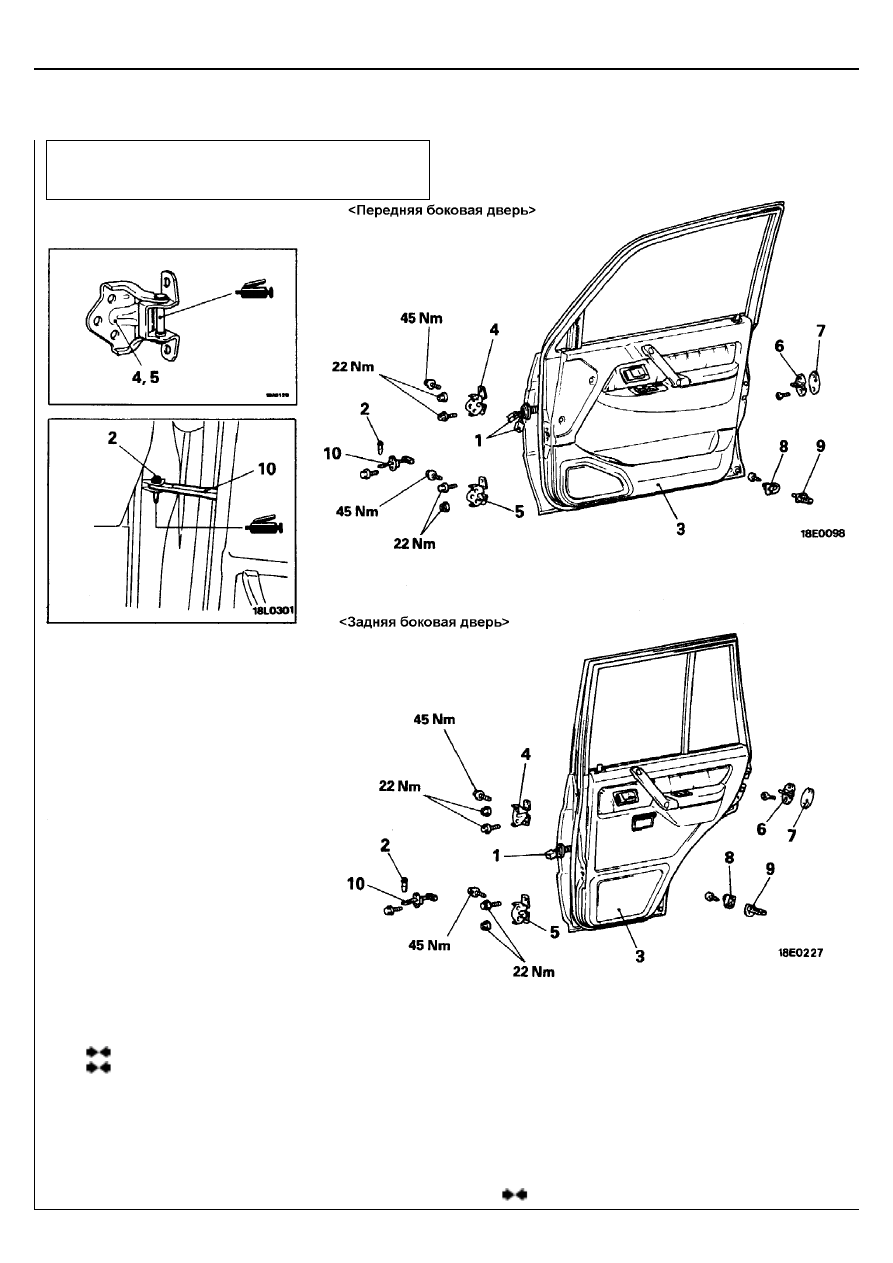

Последовательность снятия двери
1.  Разъем жгута проводов
2.  Пружинный штифт
3.  Дверь в сборе
4.  Верхняя петля двери
5.  Нижняя петля двери

Последовательность снятия фиксатора
6.  Фиксатор
7.  Прокладка фиксатора

Последовательность снятия концевого
выключателя двери
8.  Крышка концевого выключателя двери
9.  Концевой выключатель двери

























Последовательность снятия ограничителя
открытия двери

•

Облицовка двери

•

Водонепроницаемая пленка
(Смотрите страницу 42-25.)

2.  Пружинный штифт
10.  Ограничитель открытия двери

© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086



Заключительные операции после установки двери

•

Регулировка передней и задней боковых дверей
(Смотрите страницу 42-5.)



КУЗОВ –

  Боковая дверь в сборе

42-24

ПРОВЕРКА

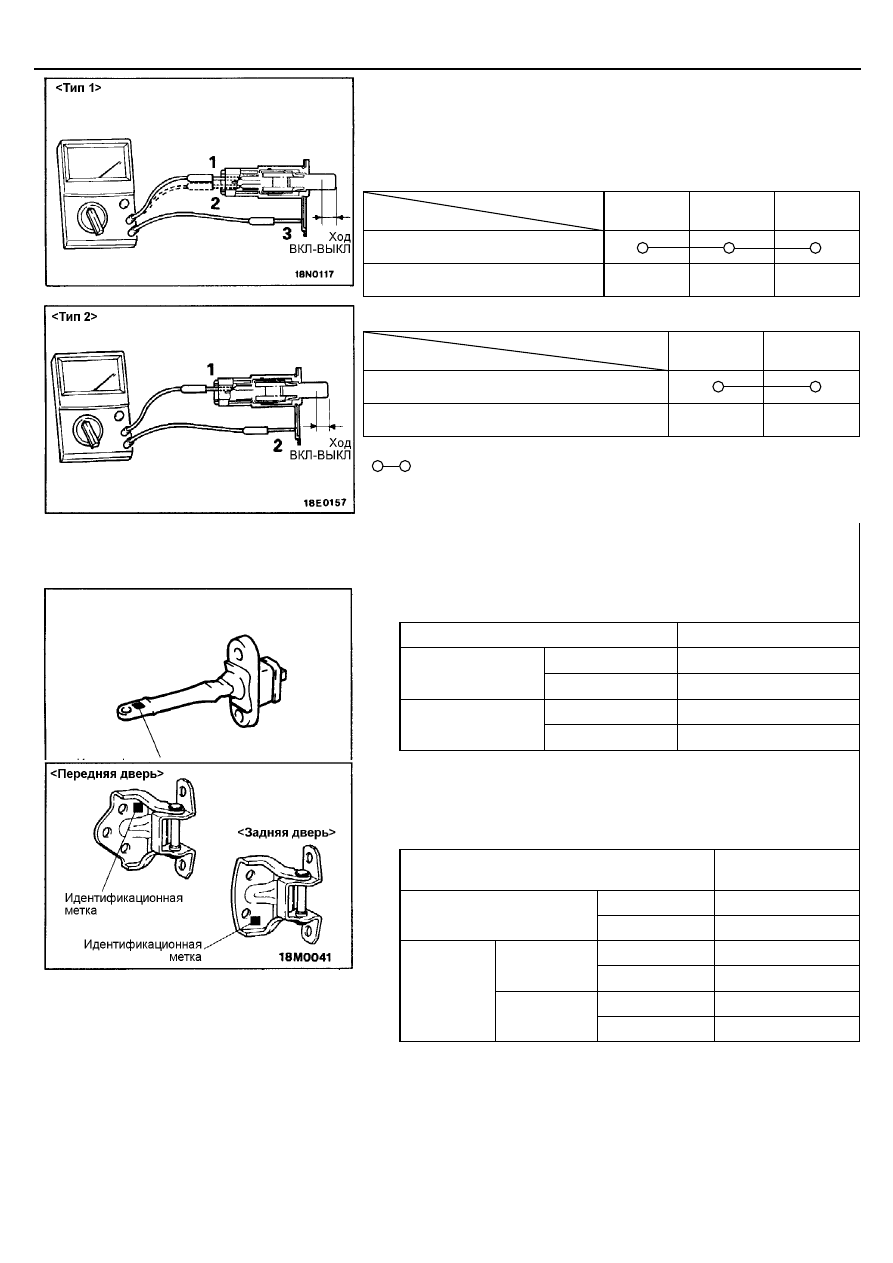

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ДВЕРИ

Проверьте состояние цепи между выводами при различных положениях
выключателя.

<Тип 1>

Вывод

Позиция выключателя

1 2 3

Отпущен (ON)







  Нажат (OFF)







<Тип 2>

Вывод

Позиция выключателя

1 2

Отпущен (ON)





Нажат (OFF)







ПРИМЕЧАНИЕ

 Означает наличие замкнутой цепи между выводами.





ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

10.  УСТАНОВКА ОГРАНИЧИТЕЛЯ ОТКРЫТИЯ ДВЕРИ



Установите ограничитель открытия двери так, чтобы метка была
направлена вверх, как показано на рисунке.



Место установки ограничителя

Идентификационная метка

Передняя дверь PR



Правая сторона
автомобиля

Задняя дверь QR



Передняя дверь PL





Левая сторона
автомобиля

Задняя дверь QL

5.   УСТАНОВКА НИЖНЕЙ ПЕТЛИ ДВЕРИ /4. УСТАНОВКА

ВЕРХНЕЙ ПЕТЛИ ДВЕРИ



Дверные петли отличаются друг от друга, поэтому при установке
обратите внимание на идентификационную метку.





Место установки петли

Идентификационная

метка

Верхняя петля F



Передняя дверь

Нижняя петля E



Верхняя петля X





Правая
сторона

Нижняя петля Z

Верхняя петля W





Задняя
дверь

Левая
сторона

Нижняя петля Y





© Mitsubishi Motors Corporation   July   1992

PWJE9086-B Revised





КУЗОВ –



Облицовка боковой двери и водонепроницаемая пленка

42-25

ОБЛИЦОВКА БОКОВОЙ ДВЕРИ И ВОДОНЕПРОНИЦАЕМАЯ ПЛЕНКА

СНЯТИЕ И УСТАНОВКА



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised

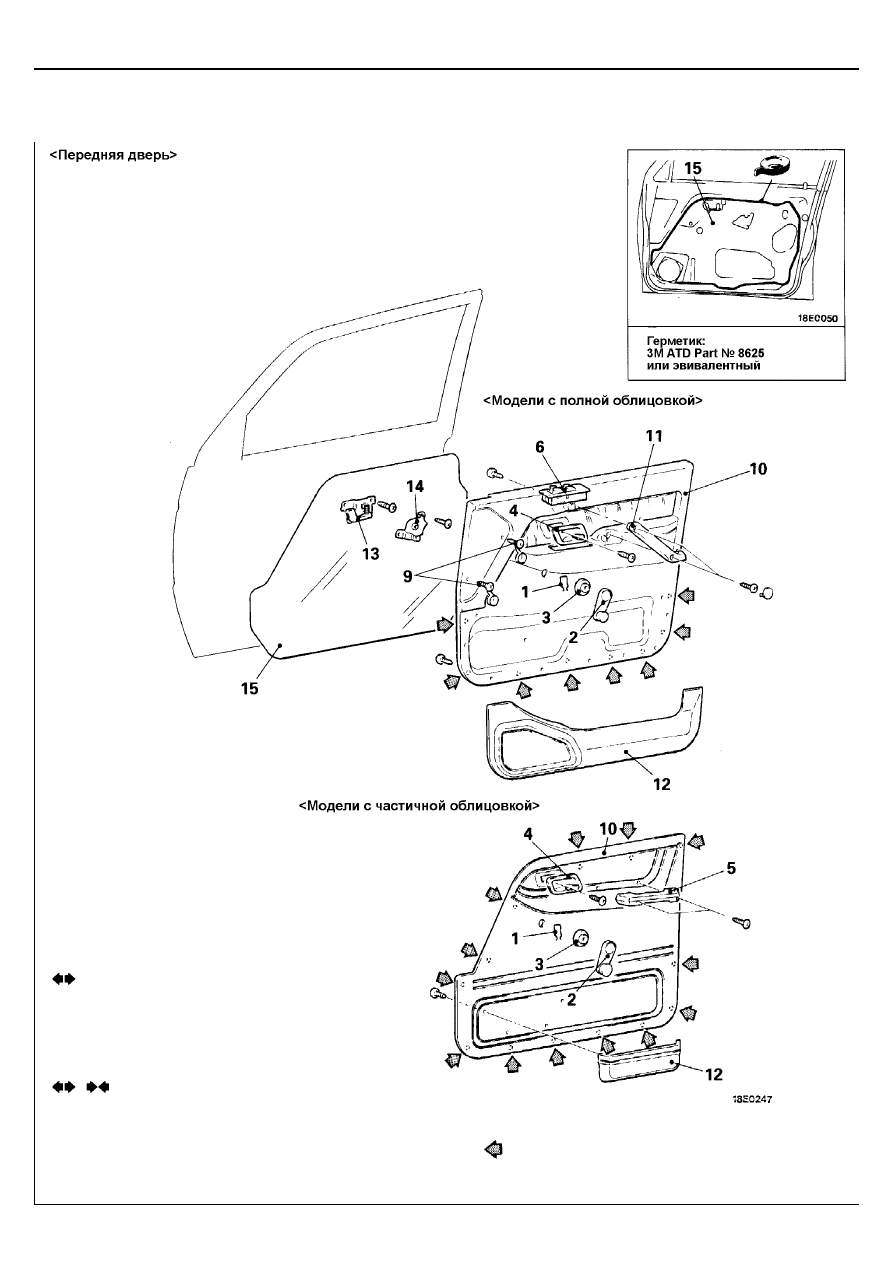

Последовательность снятия


























1.

Фиксатор ручки привода стеклоподъемника

2.   Ручка привода стеклоподъемника
3.   Розетка ручки привода стеклоподъемника
4.  Крышка внутренней ручки открытия двери
5.  Подлокотник
6.  Переключатель электропривода

стеклоподъемника

9.  Винт или фиксатор
10.  Облицовка двери
11.  Ручка закрытия двери
12.  Карман двери
13.  Внутренняя ручка открытия двери
14.  Кронштейн крепления подлокотника
15.  Водонепроницаемая пленка

ПРИМЕЧАНИЕ

 : Стрелками указаны места установки фиксаторов



КУЗОВ –



Облицовка боковой двери и водонепроницаемая пленка

42-26







ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

1.  СНЯТИЕ ФИКСАТОРА РУЧКИ ПРИВОДА

СТЕКЛОПОДЪЕМНИКА



Снимите фиксатор ручки привода стеклоподъемника при помощи
тряпки и затем снимите ручку привода стеклоподъемника.



© Mitsubishi Motors Corporation   Dec.   1993

PWJE9086-E Revised



ПРИМЕЧАНИЕ

 : Стрелками указаны места установки фиксаторов.

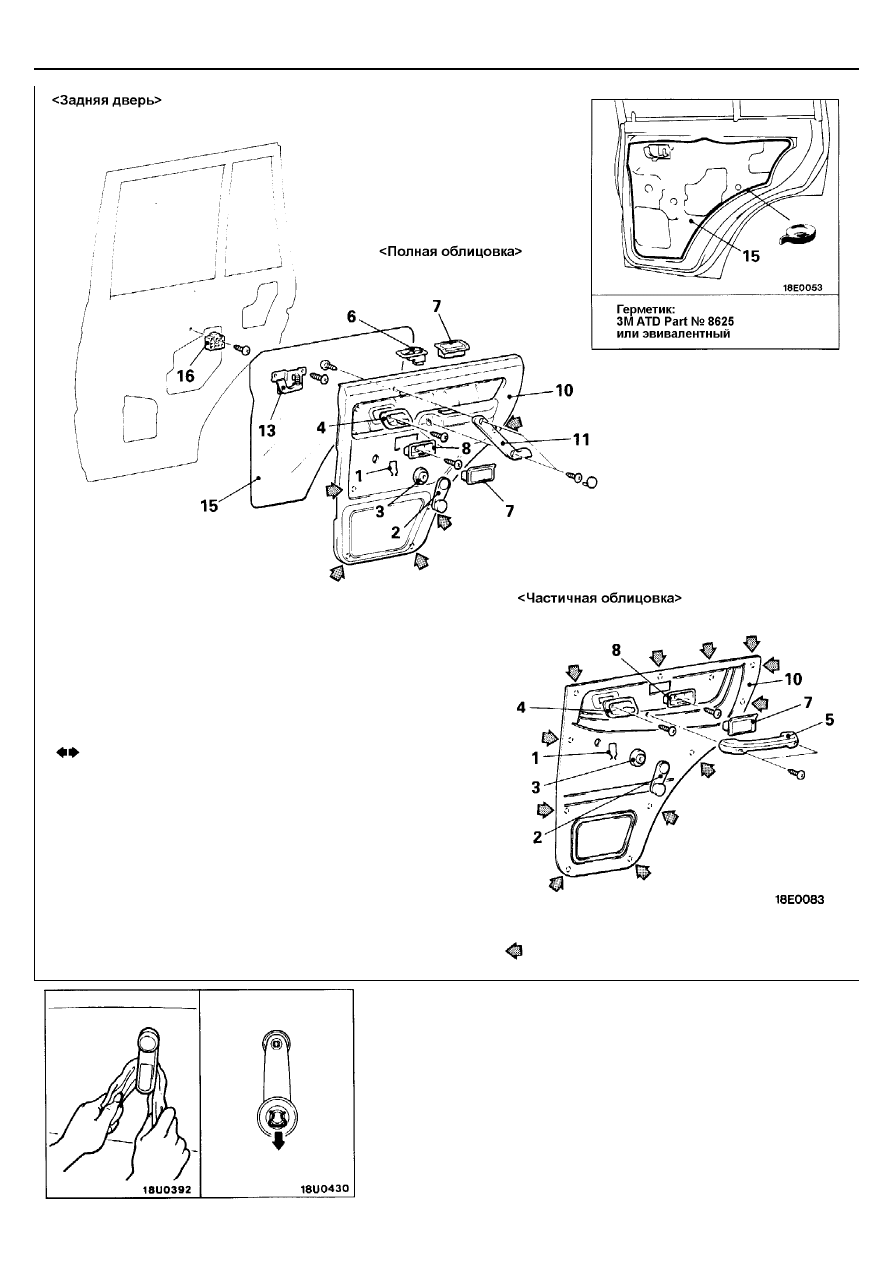

Последовательность снятия

























1.  Фиксатор ручки привода стеклоподъемника
2.   Ручка привода стеклоподъемника
3.   Розетка ручки привода стеклоподъемника
4.  Крышка внутренней ручки открытия двери
5.  Подлокотник
6.  Переключатель электропривода

стеклоподъемника

7.  Пепельница
8.  Кронштейн крепления пепельницы
10.  Облицовка двери
11.  Ручка закрытия двери
13.  Внутренняя ручка открытия двери
15.  Водонепроницаемая пленка
16.  Уплотнительная втулка винта
