КУЗОВ –

  Ветровое стекло

42-15

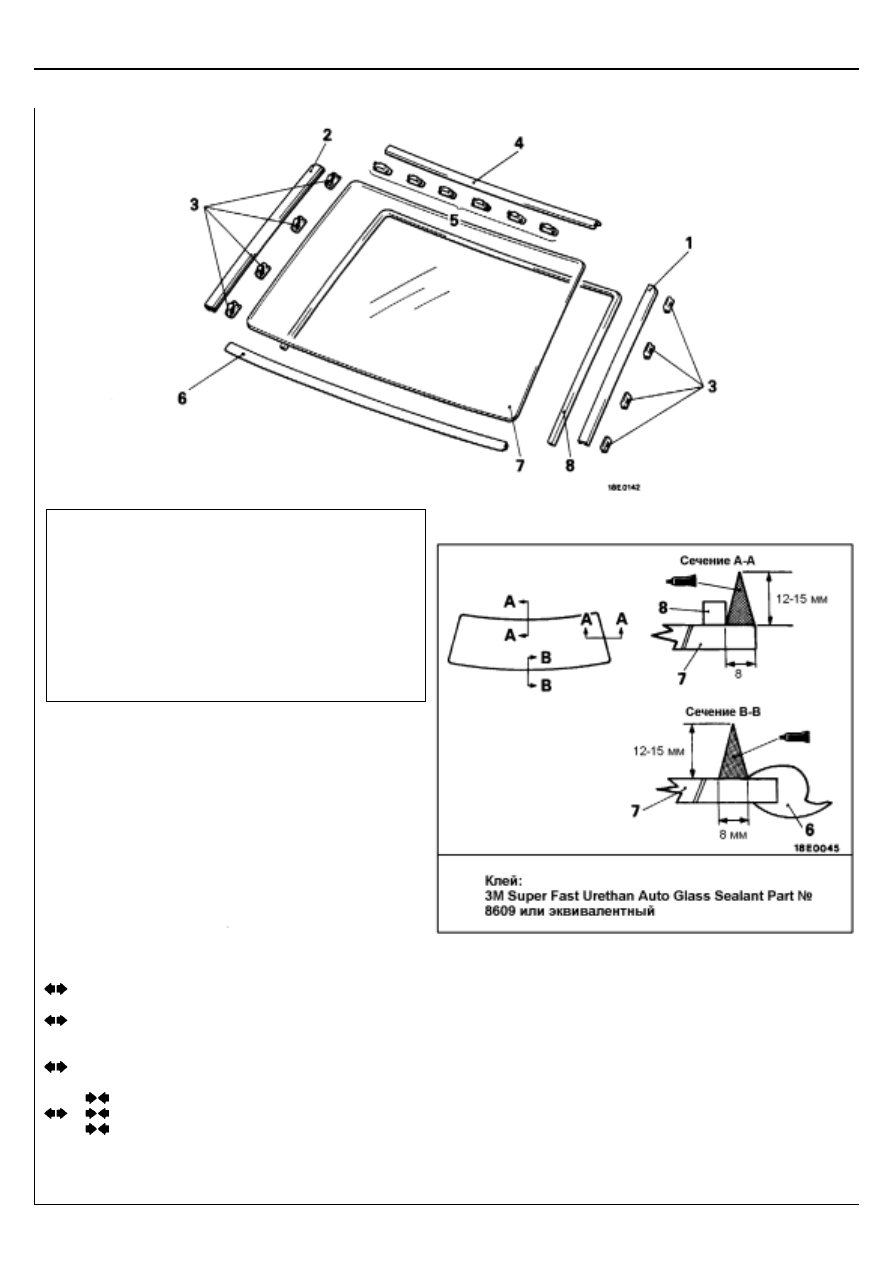

СНЯТИЕ И УСТАНОВКА





Последовательность снятия





































1.   Боковой молдинг ветрового стекла (левый)

<4-х дверная модель>

2.  Боковой молдинг ветрового стекла (правый)

<4-х дверная модель>

3.   Фиксатор ветрового стекла
4.   Верхний молдинг ветрового стекла
5.   Фиксатор ветрового стекла
6.   Нижний молдинг ветрового стекла
7.   Ветровое стекло
8.   Накладка









© Mitsubishi Motors Corporation   Jun.   1994

PWJE9086-F Revised



Предварительные и заключительные операции
Снятие и Установка

•

Панель приборов <Автомобили с подогревом щеток
очистителя ветрового стекла>
(Смотрите ГЛАВУ 52 – "Панель приборов".)

•

Облицовка передней стойки
(Смотрите ГЛАВУ 52 – "Облицовка".)

•

Накладка панели очистителей ветрового стекла
(Смотрите ГЛАВУ 51 – "Накладки и молдинги".)

•

Водоотводящий молдинг крыши <2-х дверные модели>
(Смотрите ГЛАВУ 51 – "Накладки и молдинги".)



КУЗОВ –

  Ветровое стекло

42-16



ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

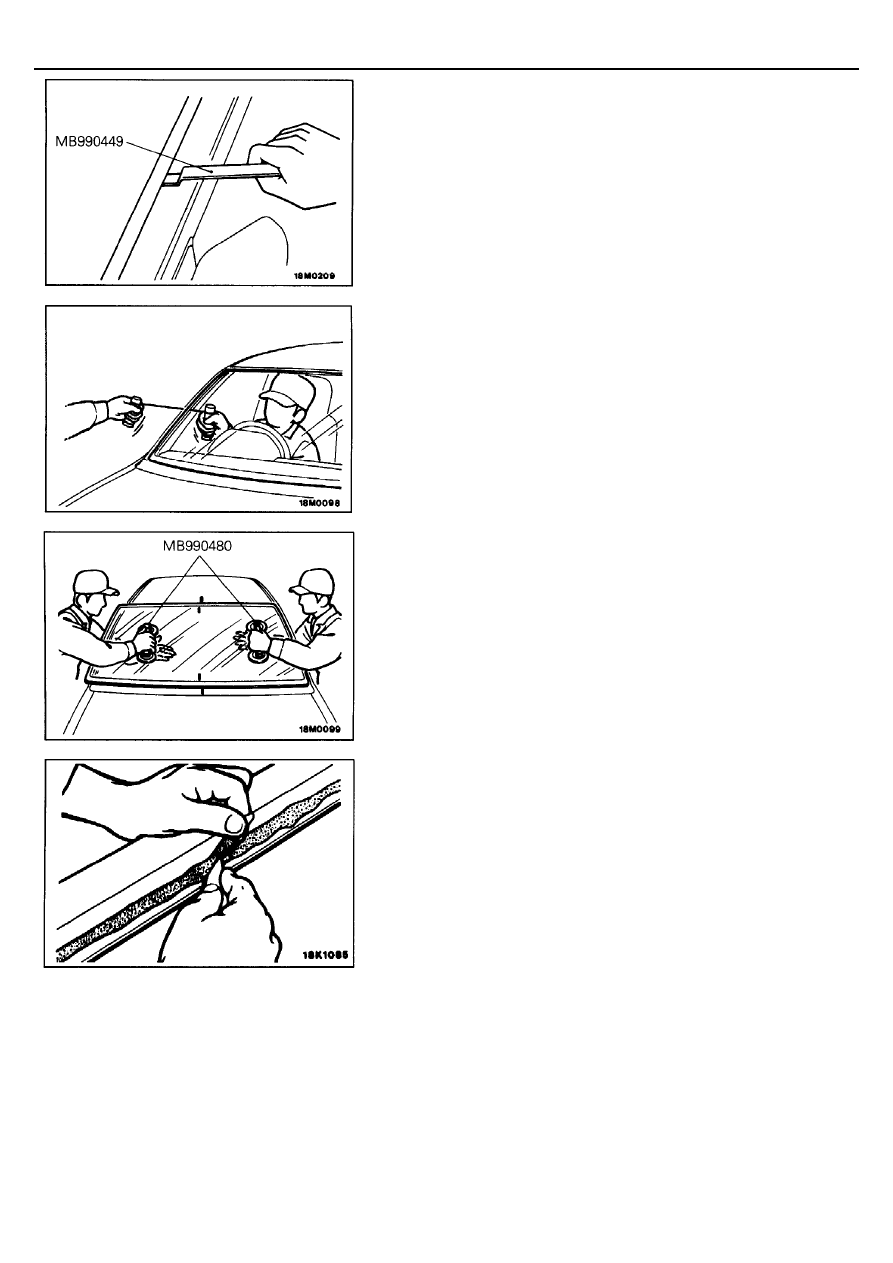

1.  СНЯТИЕ БОКОВОГО МОЛДИНГА ВЕТРОВОГО СТЕКЛА

(ЛЕВОГО) /2. СНЯТИЕ БОКОВОГО МОЛДИНГА
ВЕТРОВОГО СТЕКЛА (ПРАВОГО) /4. СНЯТИЕ
ВЕРХНЕГО МОЛДИНГА ВЕТРОВОГО СТЕКЛА

Снимите молдинг, используя специальный инструмент.
Внимание
В случае деформирования молдинга замените его новым.






7.  СНЯТИЕ ВЕТРОВОГО СТЕКЛА

(1)  Для защиты окрашенных поверхностей кузова от царапин и

повреждений закройте тканевой защитной лентой поверхности
вокруг установленного ветрового стекла.

(2)  С помощью острого тонкого сверла просверлите отверстие в слое

клея.

(3)  Проденьте сквозь это отверстие стальную струну.
(4)  Пользуясь стальной струной как ножовкой, пропилите слой клея

по всему периметру стекла.
Внимание
Не допускайте касания стальной струной края ветрового
стекла.

(5)  Нанесите установочные метки на проеме кузова и ветровом

стекле.

(6)  С помощью специального инструмента снимите ветровое стекло.







(7)  С помощью ножа удалите остатки старого клея по всему

периметру проема кузова до толщины не более 2 мм.

(8)  Обработайте шкуркой кромки отбортовки проема кузова, чтобы

удалить острые заусенцы.
Внимание
1.  Будьте осторожны, не удаляйте старого клея больше,

чем это необходимо.

2.  Будьте осторожны, чтобы не повредить ножом

окрашенные поверхности кузова; в случае повреждения
произведите подкраску краской из ремонтного
комплекта или обработайте антикоррозийным составом.

(9)  При установке бывшего в эксплуатации ветрового стекла

полностью очистите его поверхность от остатков старого клея и
промойте ее изопропиловым спиртом.

(10)  Таким же образом очистите поверхности проема кузова.

Внимание
Просушите очищенные поверхности в течение 3 минут или
дольше, и только затем приступайте к последующим
операциям. Не прикасайтесь к очищенным поверхностям.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





КУЗОВ –

  Ветровое стекло

42-17

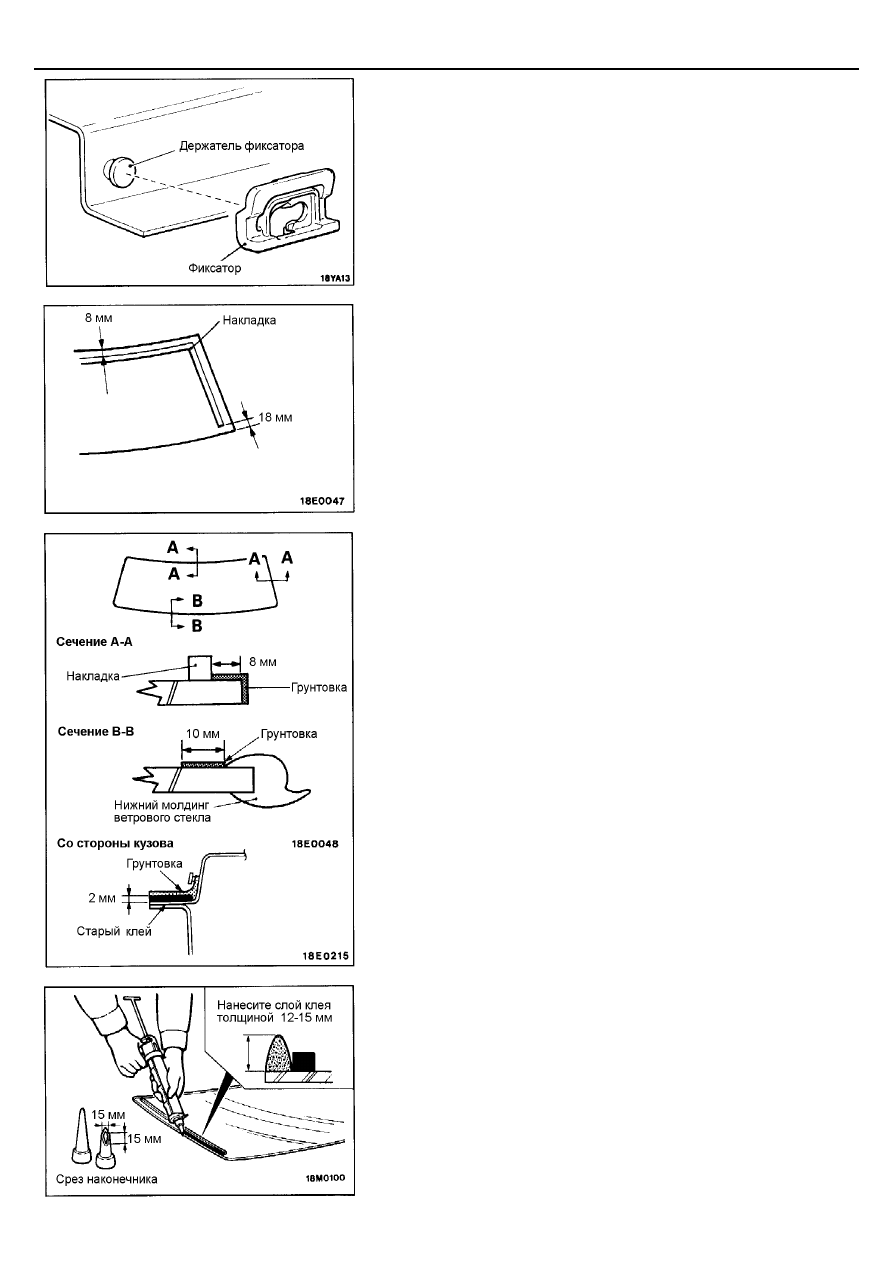

РЕМОНТ ДЕРЖАТЕЛЕЙ ФИКСАТОРОВ
ВЕТРОВОГО СТЕКЛА

Если держатели фиксаторов повреждены, то с помощью сверла
диаметром 3 мм просверлите отверстия в держателях, заполните
отверстия клеем и затем используйте винты, как держатели для
фиксаторов ветрового стекла.
Внимание
После установки фиксатора, нанесите антикоррозийный состав на
головку винта для предотвращения ржавчины.




ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

8.   УСТАНОВКА НАКЛАДКИ



При установке накладки на ветровое стекло полностью очистите его
поверхность от остатков старого клея и промойте ее изопропиловым
спиртом, после чего установите накладку, как показано на рисунке.





7.   УСТАНОВКА ВЕТРОВОГО СТЕКЛА /6. УСТАНОВКА

НИЖНЕГО МОЛДИНГА ВЕТРОВОГО СТЕКЛА

(1)  При замене ветрового стекла временно приложите его к проему

кузова и нанесите установочные метки на стекло и кузов.

(2)  Установите нижний молдинг на ветровое стекло.
(3)  Намочите губку в грунтовке и нанесите грунтовку равномерным

слоем на стекло и проем кузова в местах, указанных на рисунке.



Грунтовка: 3М Super Fast Urethan Primer Part № 8608
                     или эквивалентная



Внимание
1.  Грунт упрочняет клеевое соединение, поэтому

необходимо нанести его равномерно тонким слоем по
всему периметру. Однако имейте ввиду, что слишком
толстый слой грунта приведет к ослаблению клеевого
соединения.

2.  Не прикасайтесь к загрунтованным поверхностям.

(4)  После нанесения грунтовки, просушите поверхность в течение

промежутка времени от 3 до 30 минут.





(5)  В течение 30 минут после нанесения грунтовки наполните

пистолет клеем, и равномерно нанесите слой клея по всему
периметру стекла.



Клей: 3M Super Fast Urethan Auto Glass Sealant Part № 8609
           или эквивалентный



ПРИМЕЧАНИЕ



Для облегчения выдавливания клея обрежьте носик
наконечника под углом, как показано на рисунке.



© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086





КУЗОВ –

  Ветровое стекло

42-18

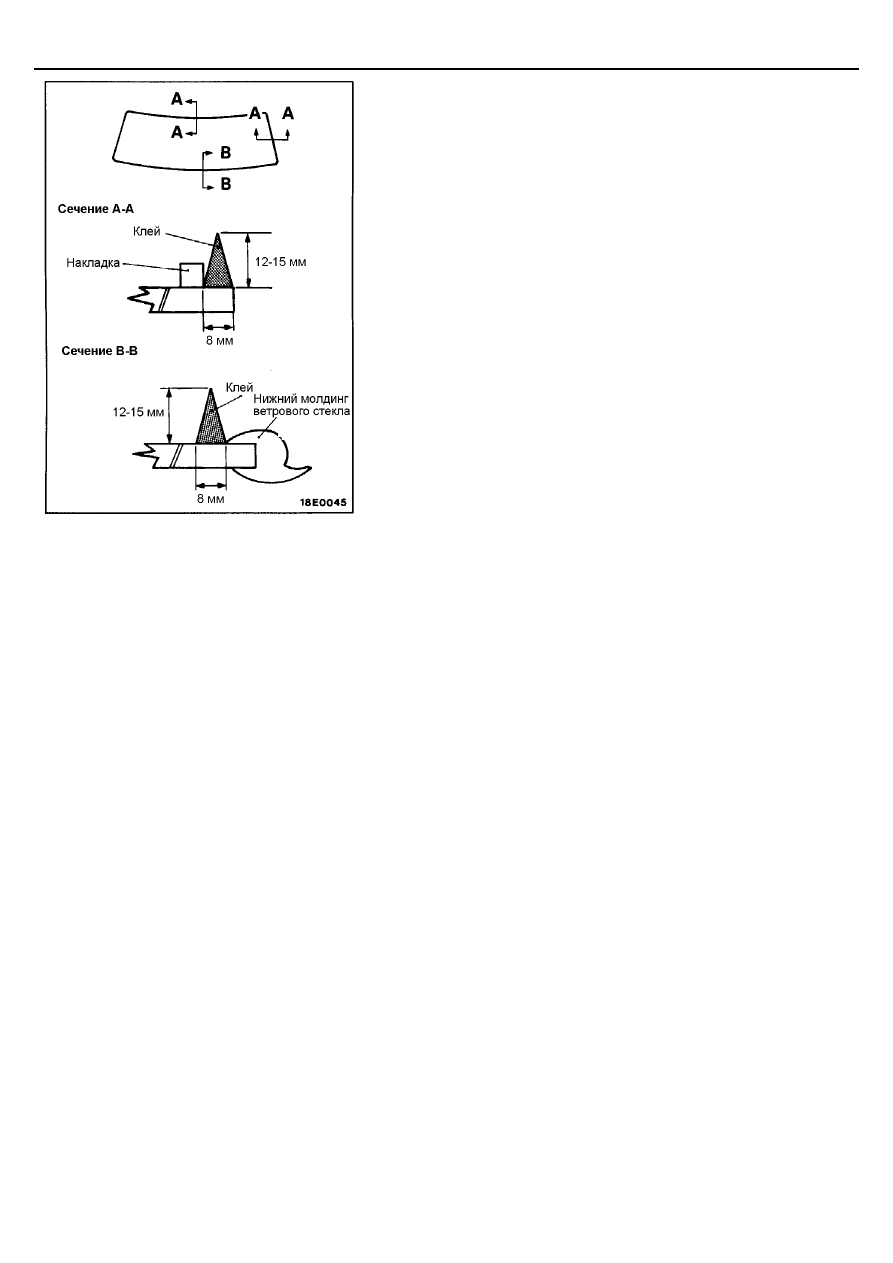

(6)  После нанесения клея совместите установочные метки на стекле

и проеме кузова, и слегка прижмите стекло равномерно по всему
периметру до полного приклеивания.

(7)  Удалите шпателем излишки выдавленного клея и протрите

поверхность изопропиловым спиртом.



После завершения данной операции (после установки ветрового
стекла) постарайтесь не перемещать автомобиль, пока клей не
затвердеет.



Внимание



Если для сокращения времени склеивания используется
лампа накаливания, то температура склеиваемых
поверхностей не должна превышать 100

°°°°

С.

(8)  После прикрепления ветрового стекла к кузову автомобиля

подождите 30 минут или больше и затем проведите проверку
герметичности клеевого соединения.



Внимание
1.  Старайтесь не двигать автомобиль с места без крайней

необходимости. Если необходимо перемещение
автомобиля с места, то это следует сделать осторожно.

2.  При проверке герметичности клеевого соединения

не пережимайте наконечник шланга для разбрызгивания
струи воды.















© Mitsubishi Motors Corporation   Feb.   1991

PWJE9086
