CИСТЕМА ОХЛАЖДЕНИЯ –

Термовыключатель, датчик указателя температуры охлаждающей
жидкости, датчик температуры охлаждающей жидкости, датчик-
выключатель температуры охлаждающей жидкости

14-16

ТЕРМОВЫКЛЮЧАТЕЛЬ, ДАТЧИК УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДАТЧИК ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ, ДАТЧИК-ВЫКЛЮЧАТЕЛЬ
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

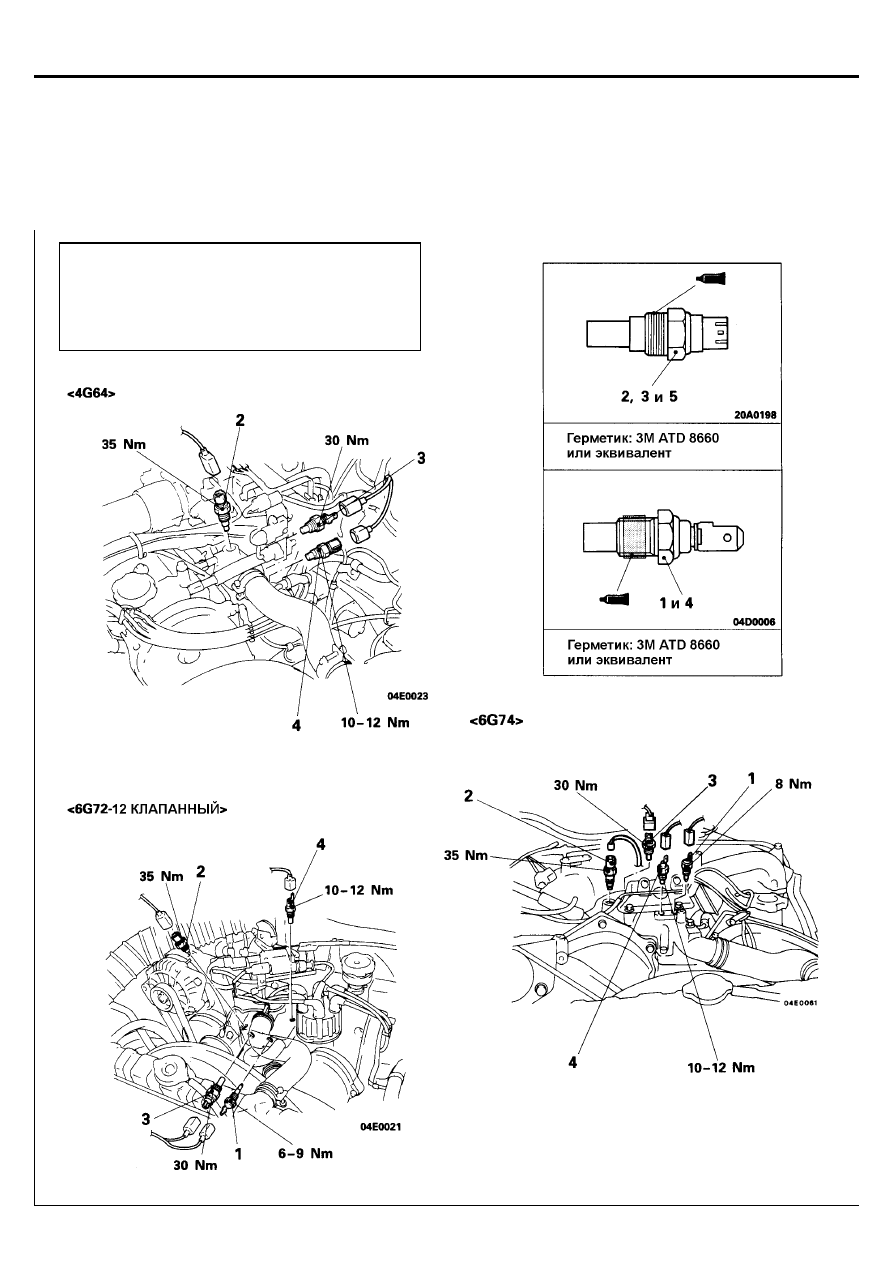

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Слив и заливка охлаждающей жидкости

•



Снятие и установка промежуточного охладителя
наддувочного воздуха <4D56, 4M40>
(См. ГЛАВУ 15 – "Промежуточный охладитель
наддувочного воздуха".)

CИСТЕМА ОХЛАЖДЕНИЯ –

Термовыключатель, датчик указателя температуры охлаждающей
жидкости, датчик температуры охлаждающей жидкости, датчик-
выключатель температуры охлаждающей жидкости

14-17

ПРОВЕРКА

ТЕРМОВЫКЛЮЧАТЕЛЬ <6G72–АКПП, 6G74–АКПП>

Нагревайте воду и проверьте цепь термовыключателя, когда вода
достигнет указанной температуры.
Номинальное значение:

<6G72–12 КЛАПАННЫЙ, 6G74>

50

°°°°

C или больше

Цепь замкнута

менее 50°C

Цепь разомкнута

<6G72–24 КЛАПАННЫЙ>

35

°°°°

C или больше

Цепь замкнута

менее 35

°°°°

C

Цепь разомкнута

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
<4G64, 6G72, 6G74>

Нагревайте воду и измерьте сопротивление между выводами датчика.
Значение сопротивления должно находиться в диапазоне номинальных
значений.
Номинальное значение:

2,37

±±±±

0,24 кОм [при 20

°°°°

C]

290

±±±±

32 Ом [при 80

°°°°

C]

1.

Термовыключатель <6G72–АКПП, 6G74–АКПП>

2.

Датчик-выключатель температуры охлаждающей
жидкости <Модели с кондиционером (A/C)>

3.

Датчик температуры охлаждающей жидкости
<4G64, 6G72, 6G74>

4.

Датчик указателя температуры охлаждающей
жидкости <4G64, 6G72, 6G74>

5.  Датчик указателя и датчик температуры

охлаждающей жидкости <4D56, 4M40>

CИСТЕМА ОХЛАЖДЕНИЯ –

Термовыключатель, датчик указателя температуры охлаждающей
жидкости, датчик температуры охлаждающей жидкости, датчик-
выключатель температуры охлаждающей жидкости

14-18

ДАТЧИК УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ <4G64, 6G72, 6G74>

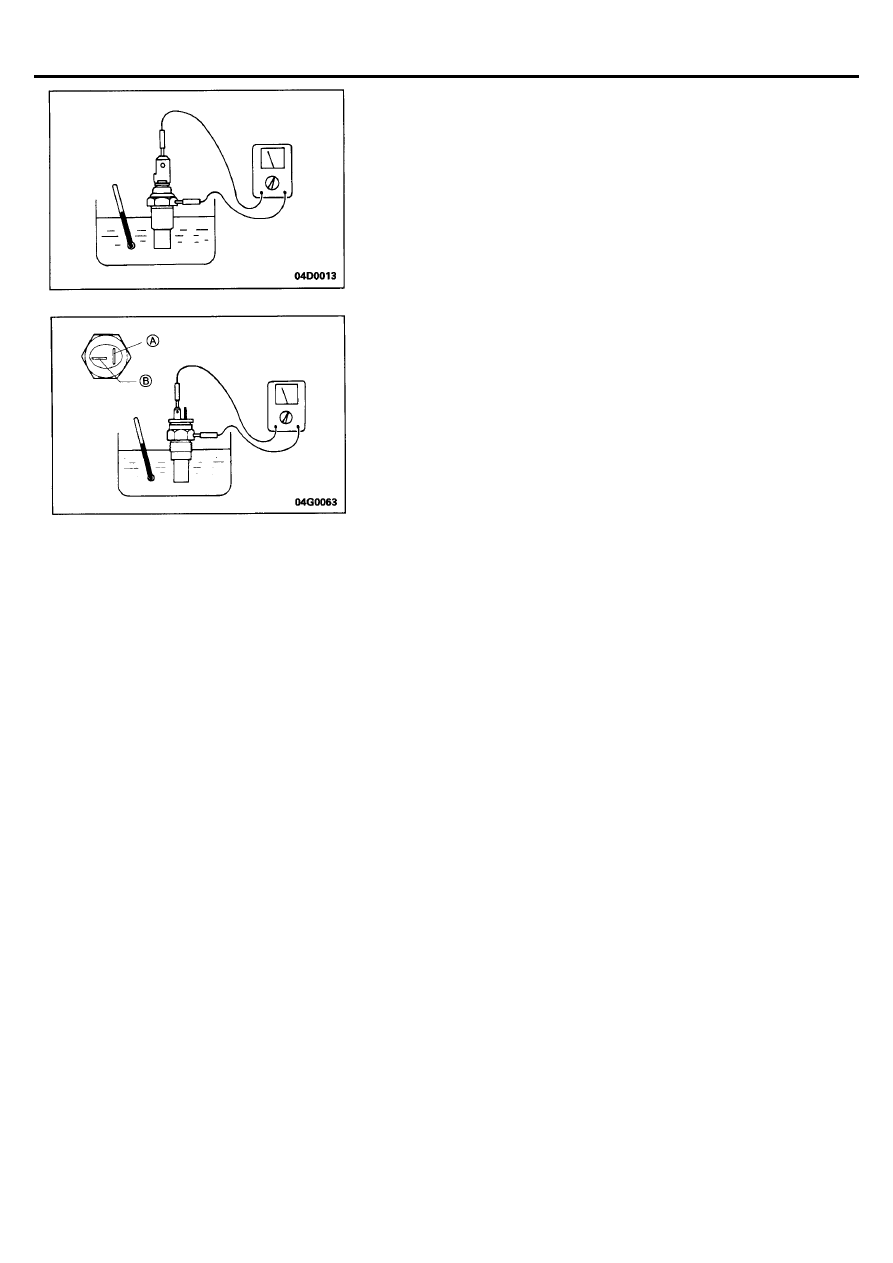

Погрузите измерительную часть датчика в горячую воду с температурой
70

°

C, и измерьте сопротивление с помощью омметра.

Номинальное значение: 104

±±±±

13,5 Ом [при 70

°°°°

C]

ДАТЧИК УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ И ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ <4D56, 4M40>

Нагревайте воду и измерьте сопротивление между выводом и корпусом
датчика. Значение сопротивления должно находиться в диапазоне
номинальных значений.
Номинальное значение:

Вывод "А"

104

±±±±

13,5 Ом [при 70

°°°°

C]

Вывод "B"

3,25

±±±±

0,33 кОм [при 20

°°°°

C]

            300 Ом [при 80

°°°°

C]

ПРИМЕЧАНИЕ
Выводы "А" для датчика указателя температуры охлаждающей жидкости.
Вывод "В" для электронного блока управления системой облегчения пуска
и рециркуляцией отработавших газов (EGR).

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
<МОДЕЛИ С КОНДИЦИОНЕРОМ (A/C)>

Смотрите ГЛАВУ 55 – "Датчик-выключатель температуры охлаждающей
жидкости двигателя".

СИСТЕМА ОХЛАЖДЕНИЯ -

Общие сведения / Технические характеристики /
Термостат

14-1

ГЛАВА 14

СИСТЕМА ОХЛАЖДЕНИЯ

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

•



Устанавливается 24-клапанный двигатель c одним верхним распределительным валом 6G74-SOHC и была изменена
конструкция термостата для 24-клапанного двигателя c одним верхним распределительным валом 6G72-SOHC. В
соответствие с этим ниже приведены операции по техническому обслуживанию системы охлаждения, отличающиеся
от приведенных ранее.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

Показатели

Номинальное значение

Термостат

(24-клапанный двигатель c одним верхним распределительным
валом 6G72-SOHC, 24-клапанный двигатель c одним верхним
распределительным валом 6G74-SOHC)
Температура начала открытия клапана,

°

С

Температура полного открытия клапана термостата,

°

С

88
Не менее 100

ТЕРМОСТАТ (24-клапанный двигатель c
одним верхним распределительным валом
6G72-SOHC, 24-клапанный двигатель c
одним верхним распределительным валом
6G74-SOHC)

ПРОВЕРКА

•



Убедитесь, что клапан плотно закрыт при комнатной температуре.

•



Проверьте отсутствие дефектов или повреждения.

•



Проверьте отсутствие коррозии и накипи на клапане. При наличии
таковой, удалите.

•



Погрузите термостат в сосуд с водой и нагревайте воду, одновременно
помешивая ее. Измерьте температуру начала открытия клапана и
температуру при которой клапан полностью открыт, а также убедитесь,
что его ход будет соответствовать номинальному значению (8 мм).

Номинальное значение:

Температура начала открытия клапана:
88

0

С.

Температура полного открытия клапана термостата:
Не менее 100

0

С.

ПРИМЕЧАНИЕ
Измерьте расстояние от нижней плоскости клапана до корпуса термостата,
когда последний полностью закрыт, а затем полностью открыт, после чего
вычислите ход клапана.
